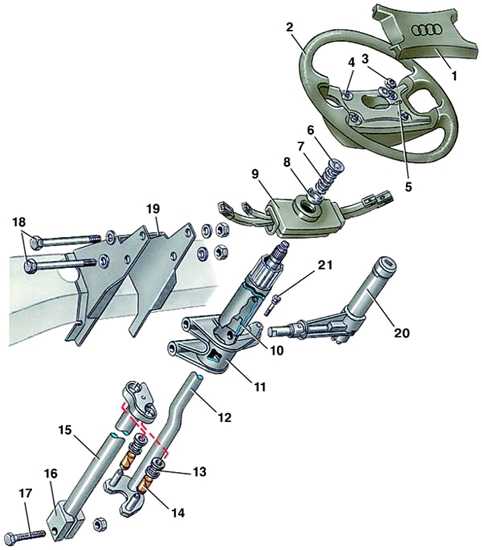

Колонка рулевого управления
1 – декоративная накладка;
2 – рулевое колесо;
3 – гайка;
4 – гайка;
5 – колодка с проводами;
6 – шайба;
7 – пружина;
8 – подшипник;
9 – подрулевые переключатели;
10 – труба;
11 – кронштейн рулевой колонки;
|
12 – верхний вал рулевого управления;
13 – втулка;
14 – пластмассовая втулка;
15 – нижний вал колонки рулевого управления;
16 – хомут;
17, 18, 21 – болты;
19 – кронштейн;
20 – выключатель зажигания с противоугонным устройством |
Предупреждение
На
автомобилях, укомплектованных подушкой безопасности, рулевое
колесо можно снимать только на станциях технического
обслуживания.
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоединить
провод от «минусовой» клеммы аккумуляторной
батареи. |
2. Установить
передние колеса в положение движения автомобиля
по прямой. |
3. Снять
декоративную накладку и отсоединить от нее
колодку с проводами выключателя звукового
сигнала. |
4. Промаркировать
взаимное расположение рулевого колеса и вала
рулевой колонки. |
5. Отвернуть
гайку крепления рулевого колеса на столько,
чтобы ее торец был заподлицо с торцом вала
рулевой колонки. |
6. Покачивая
за спицы, с силой дернуть на себя рулевое колесо
так, чтобы оно сошло со шлицев рулевого вала.
Отвернуть окончательно гайку и снять шайбу и
рулевое колесо. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Перед
установкой проверить, чтобы передние колеса
находились в положении движения автомобиля по
прямой и рычаг переключателя указателей поворота
был в нейтральном положении. При этом рычажок
отключения указателей поворота должен быть
направлен в левую сторону. |
2. Установить
рулевое колесо на вал в соответствии с ранее
сделанной меткой. |
3. Установить
шайбу и завернуть гайку крепления моментом 40
Н·м (4,0 кгс·м). |
4. Вставить
угольный контакт с проводом в ступицу рулевого
колеса. |
5. Подключить
колодку с проводом к декоративной накладке и
установить накладку на рулевое колесо. |
|

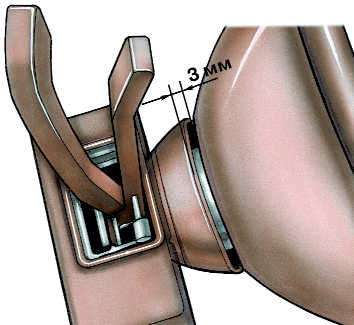

6. Проверить
расстояние от кожуха рулевого колеса до кожуха
подрулевых переключателей, которое должно быть
равно 3 мм. Если это расстояние отличается от
указанного, ослабить крепление подрулевых
переключателей через отверстие, расположенное
снизу в кожухе подрулевых переключателей.
Выставить требуемое расстояние и закрепить
подрулевые переключатели. |
7. Произвести
пробную поездку. При движении автомобиля по
прямой спицы рулевого колеса должны быть
расположены горизонтально. В противном случае
снять рулевое колесо и установить его заново. |
|
