7.4.1.8. РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
Механизм управления переключением передач КП типа 014
1 – рукоятка;
2 – стопорное кольцо;
3 – шайба;
4 – пружина;
5 – болт;
6 – шайба;
7 – корпус шарнира;
8 – оболочка;
9 – резиновая обойма;
10 – рычаг переключения передач;
11 – корпус;
12 – гайка;
|
13 – шайба;
14, 15 – болты;
16 – гайка;
17 – реактивная тяга;
18 – тяга переключения передач;
19 – чехол;
20 – муфта;
21 – винт;
22 – кулиса;
23 – клемма;
24 – болт |

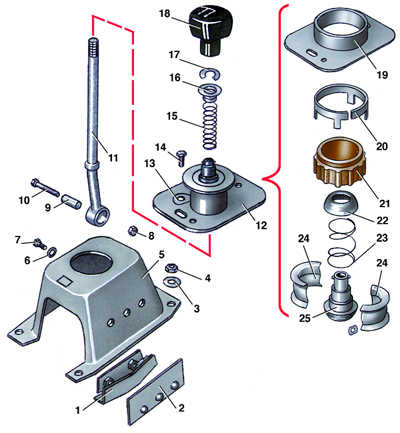

Рычаг переключения передач и тяга КП типа 014
1 – блокиратор включения заднего хода;
2 – упорная пластина;
3 – шайба;
4 – гайка;
5 – корпус;
6 – шайба;
7 – болт;
8 – гайка;
9 – втулка;
10 – болт;
11 – рычаг переключения передач;
12 – шарнир в сборе;
13 – шайба;
|
14 – болт;
15 – пружина;
16 – чашка пружины;
17 – стопорное кольцо;
18 – рукоятка;
19 – корпус шарнира;
20 – фиксирующее кольцо;
21 – резиновая обойма;
22 – верхняя полусфера;
23 – пружина;
24 – оболочка;
25 – нижняя полусфера |
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отметить
в осевом и угловом направлениях положение тяги
18 (см. рис. Механизм
управления переключением передач КП типа 014)
переключения передач в клеммовом соединении,
после чего отвернуть болт клеммового соединения. |
2. Снять
центральную консоль (см. пп.
1–8 или пп.
10–15 подраздела 11.23). |
3. Отвернуть
гайки 4 (см. рис. Рычаг
переключения передач и тяга КП типа 014) и
снять шайбы 3. |
4. Снять
корпус 5 вместе с рычагом переключения передач в
сборе. |
5. Отвернуть
гайку 8, вынуть болт 10 и снять тягу
переключения передач. |
|
Разборка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отвернуть
рукоятку 18 (см. рис. Рычаг
переключения передач и тяга КП типа 014) рычага
переключения передач. |
2. Снять
стопорное кольцо 17 и пружину 15 с чашкой 16. |
3. Вынуть
рычаг переключения передач 11 из шарнира 12. |
4. Промаркировать
взаимное расположение корпуса 19 шарнира и
корпуса 5 и отвернуть два болта 14. |
5. Снять
шарнир 12 в сборе с корпуса 5. |
6. Сдвинуть
резиновую обойму 21 и фиксирующее кольцо 20
вниз. |
7. Раздвинуть
две половинки оболочки 24 в резиновой обойме 21
и вынуть полусферы 22 и 25 с пружиной 23. |
8. Вынуть
половинки оболочки 24 из резиновой обоймы 21. |
|
Сборка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Вставить
в резиновую обойму 21 (см. рис. Рычаг
переключения передач и тяга КП типа 014) две
половинки оболочки 24. |
2. Раздвинув
оболочки 24, вставить подсобранные нижнюю 25 и
верхнюю 22 полусферы с пружиной 23. |
3. Вставить
подсобранный шарнир в корпус 19 и зафиксировать
его кольцом 20. |
4. Вставить
рычаг переключения передач 11 в шарнир 12. |
5. Установить
шаровой шарнир 12 с рычагом переключения передач
в сборе на корпус 5 по ранее сделанным меткам и
завернуть болты 14. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
Установить рычаг переключения передач в обратном
порядке. |
|
