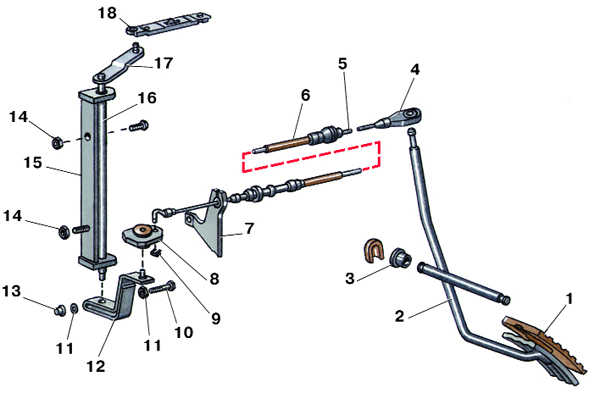

Привод акселератора дизельного двигателя
1 – накладка педали;
2 – педаль акселератора;
3 – подшипник педали;
4 – наконечник троса;
5 – трос подачи топлива;
6 – оболочка троса;
7 – кронштейн крепления троса;
8 – кулачок;
9 – обжимная скоба;
|
10 – болт;
11 – шайба;
12 – промежуточный рычаг;
13 – гайка;
14 – гайка крепления кронштейна;
15 – кронштейн валика;
16 – валик;
17 – рычаг привода рейки;
18 – рейка |
Предупреждение
Следует
учесть, что трос очень ломкий, поэтому при работе с ним нужно соблюдать
особую осторожность и не перегибать его. Трос, подвергавшийся перегибам,
следует заменить.
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Нажать
до упора на педаль акселератора и
зафиксировать ее в этом положении. |
|

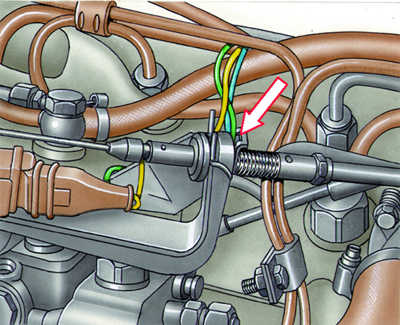

2. Вынуть
стопорную скобу (отмечена
стрелкой), натянуть трос так, чтобы рычаг ТНВД касался
ограничителя, и вставить стопорную скобу в ближайший к
кронштейну паз на наконечнике троса. |
|
