1. Снять
головку блока цилиндров (см. пп.
1–9 подраздела 3.1.2.1). |
2. Снять
ремень привода распределительного вала (см. пп.
1–7 подраздела 3.1.2.9). |
3. Снять
масляный насос (см. пп.
1–2 подраздела 3.1.2.14). |
4. Проверить
маркировку на шатунах и крышках. Если она не
видна, промаркировать шатуны и крышки номером
цилиндра. |
5. Установить
поршень 1-го цилиндра в нижнюю мертвую точку
(н.м.т.). |
6. Отвернуть

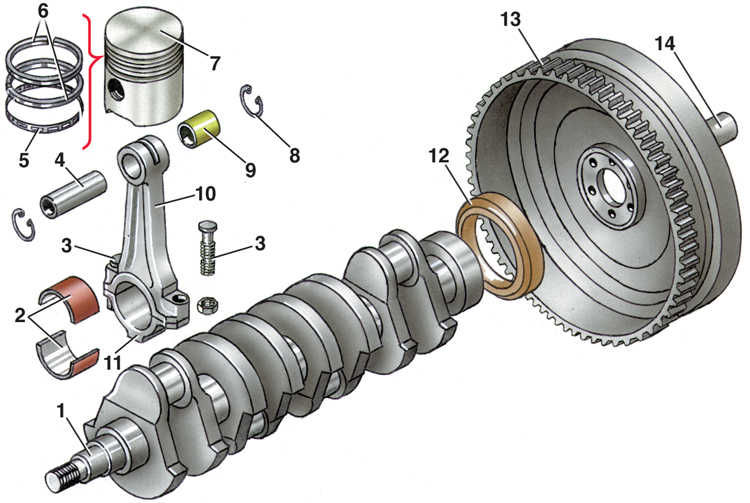

гайки крепления и снять крышку 11 шатуна (см.
рис. Коленчатый
вал и детали шатунно-поршневой группы).
Так как крышка сидит плотно, сбить ее не
сильными ударами молотка. |
7. Вынуть
из крышки вкладыш 2 подшипника, предварительно
промаркировав его относительно крышки. |
8. Протолкнуть
поршень в цилиндр так, чтобы головка поршня
вышла из цилиндра, а затем вынуть поршень вместе
с шатуном. Вынимать поршень с шатуном нужно
осторожно, чтобы не повредить зеркало цилиндра. |
9. Вынуть
вкладыш из нижней головки шатуна, предварительно
промаркировав его относительно шатуна. |
10. Аналогичным
образом вынуть остальные поршни с шатунами. |
11. Снять
стопорные кольца 8 и выпрессовать пальцы 4 при
помощи оправки. |
12. Съемником
поршневых колец снять кольца 5 и 6. |
