Rear Side Outer Panel

Replacement (cont'd)

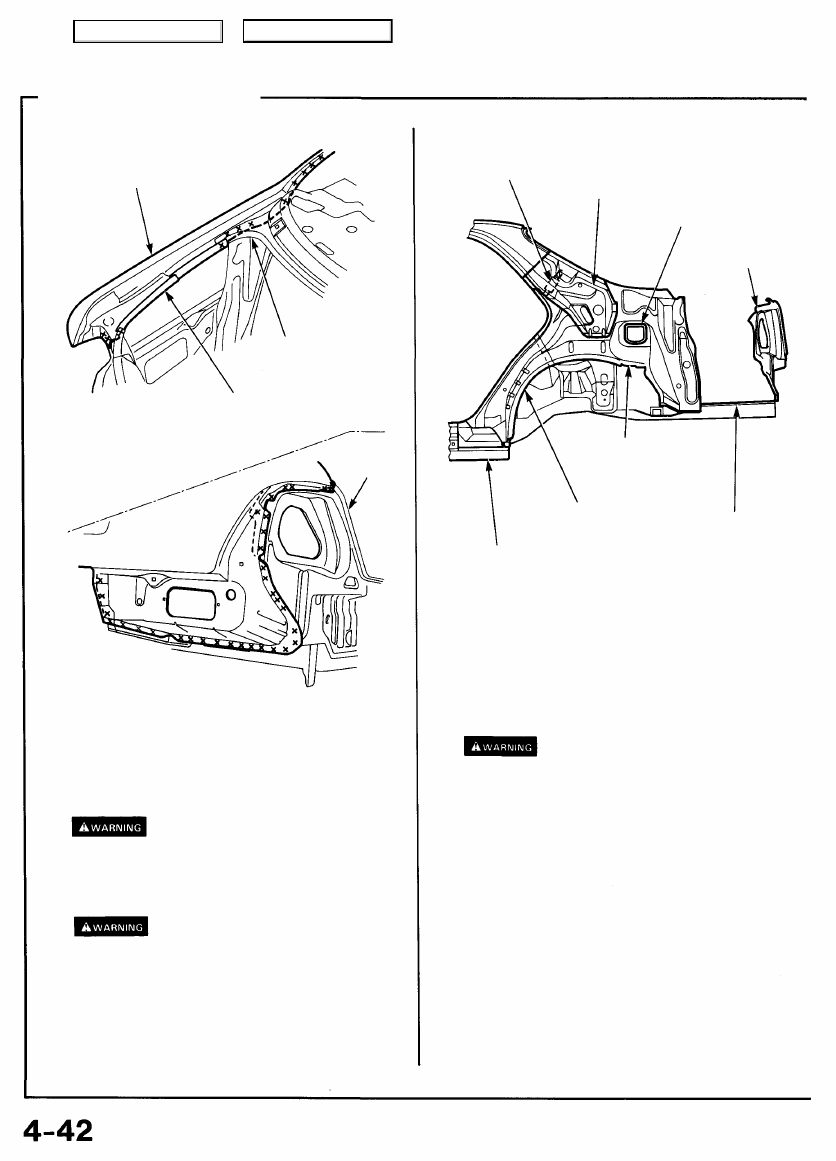

OUTER
PANEL

REAR PARCEL
SHELF

TRUNK GUTTER

REAR
PANEL

4. Mold the inner panel and related parts.

• Fill and holes drilled by MIG or gas welding.

To prevent eye injury and burns

when welding, wear an approved welding helmet,
gloves and safety shoes.

• Level and finish burrs, etc. with a disc sander.

To prevent eye injury, wear goggles

or safety glasses whenever sanding, cutting or
grinding.

REAR DAMPER
SEPARATOR

REAR
DAMPER
STIFFENER

Apply the mastic sealer.

REAR PANEL

WHEEL
ARCH
EXTENSION

REAR FLOOR

SIDE SILL
EXTENSION

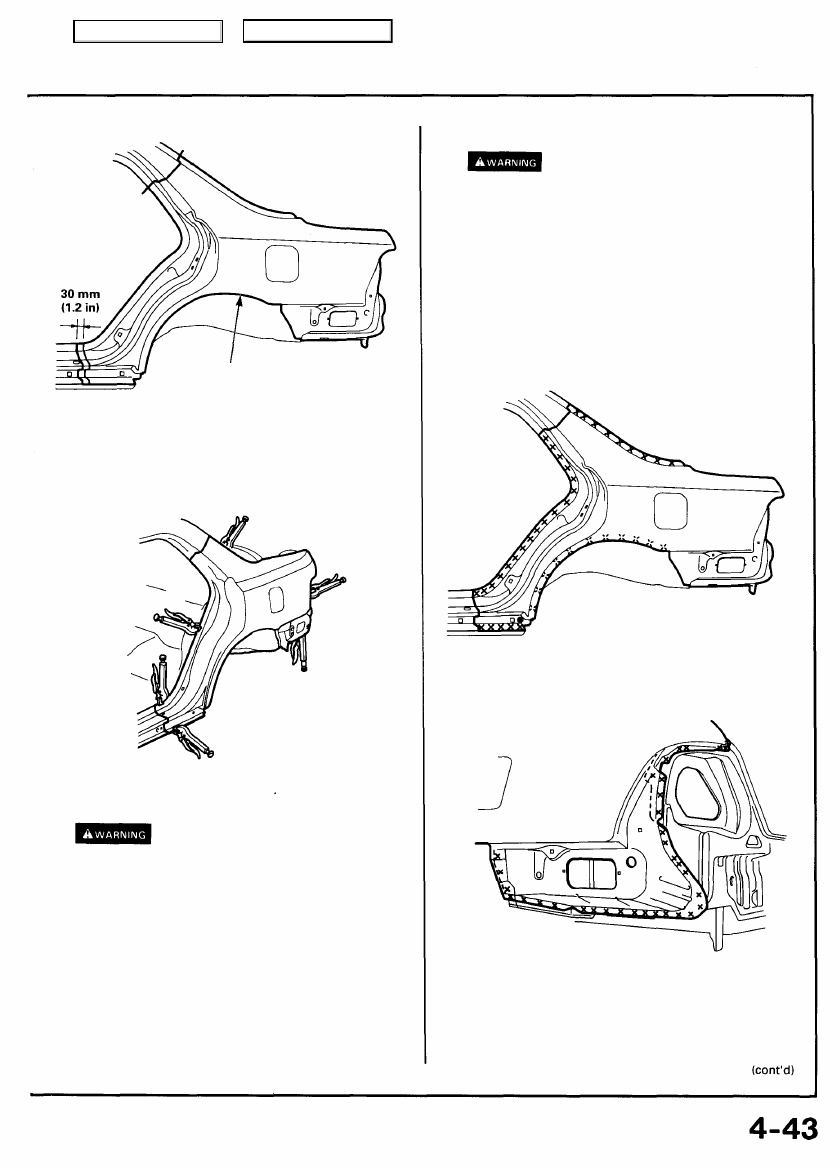

5. Cut the replacement part.

• Cut so that the repair part overlaps the side sill by 30

mm (1.2 in).

• Apply body paint to the back of the repair part.
• See Paint Repair section.

• Ventilate when spraying paint. Most paint

contains substances that are harmful if inhaled
or swallowed. Read the paint label before
opening the paint container.

• Avoid contact with skin. Wear an approved

respirator, gloves, eye protection and appropriate
clothing when painting.

• Paint is flammable. Store it in a safe place, and

keep it away from sparks, flames or cigarettes.

• Remove the undercoat from both sides of the weld

flange with a sander to expose the steel plate.

INNER PANEL

Main Menu

Table of Contents

REPAIR PART

6. Set the repair part.

• Install the outer panel and clamp it with vise-grips.

NOTE: Apply the spot sealer to the welding surface when
spot welding.

• Check the body dimensions (see

section 6

).

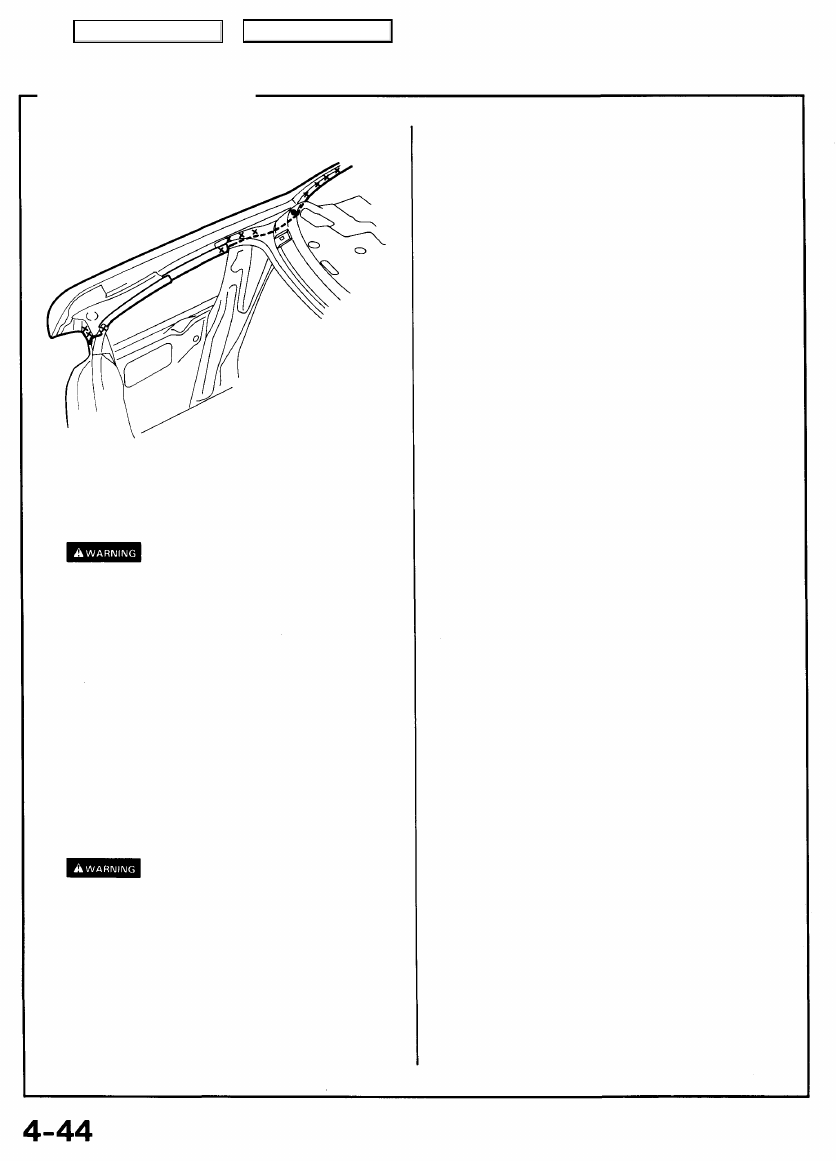

7. Tack weld the repair part.

To prevent eye injury and burns

when welding, wear an approved welding helmet,

gloves and safety shoes.

Temporarily spot weld the panel at the clamped posi-
tions.

8. Remove the vise-grips and check the alignment of the

door and trunk lid.

NOTE:

• Check for flushness of the front fender, door, and

the rear fender and make sure the body lines flow

smoothly.

• Check the rear window openings.

9. Perform the main welding.

To prevent eye injury and burns

when welding, wear an approved welding helmet,

gloves and safety shoes.

• Weld the outer panel at the rear pillar and side sill with

a MIG welder.

• Make 20% to 30% more spot welds than there were

holes drilled.

• Make 5 mm (0.2 in) hole in the MIG weld hole with the

repair part, and the wheel arch extension with a MIG

welder.

Main Menu

Table of Contents

Rear Side Outer Panel

Replacement (cont'd)

10. Finish the welded areas.

• Level the MIG welded areas with a disc sander.

To prevent eye injury, wear goggles

or safety glasses whenever sanding, cutting or
grinding.

• Even out high areas with a hammer. Be careful not to

deform them.

• Even out the spot welded flange areas with a ham-

mer and dolly.

• Fill in deformations and level differences of the

welded areas with solder or putty, then finish.

11. Apply the sealer (see

section 5

).

Apply sealer to the fuel fill section, trunk lid opening
joint and around the taillight area of the rear panel.

12. Apply the paint.

See Paint Repair section.

• Ventilate when spraying paint. Most paint

contains substances that are harmful if inhaled
or swallowed. Read the paint label before

opening the paint container.

• Avoid contact with skin. Wear an approved

respirator, gloves, eye protection and appropriate
clothing when painting.

• Paint is flammable. Store it in a safe place, and

keep it away from sparks, flames or cigarettes.

13. Apply the undercoat.

Apply undercoat to the wheelhouse and apply anti-rust
agent to the inside of the outer panel (see

section 7

).

14. Install the related parts.

Install in the reverse order in which they were removed.

15. Inspect, check, and clean.

• Adjust the clearance with the door and trunk lid, then

adjust the level differences and fit. Check operation.

• Test for leaks in the trunk and passenger compart-

ments.

• Clean the trunk floor.

Main Menu

Table of Contents

Rear Panel

Description

The rear panel is joined to the rear outer panel and rear floor, and maintains the rigidity of both sides of the rear body. It must

be welded carefully.

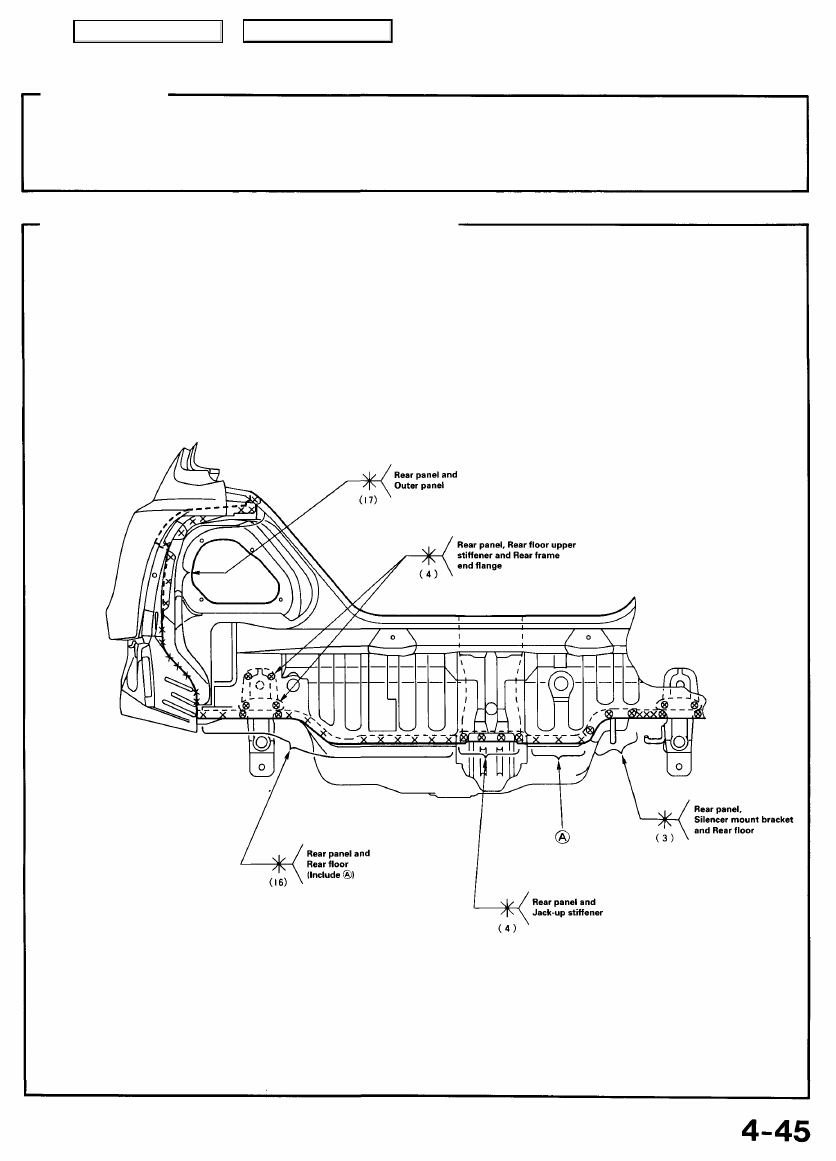

Mass Production Body Welding Diagram
