Acura RSX Honda Integra. Manual - part 204

０１

０２

Ｓ６Ｍ６Ａ０１Ｅ３４１５０３３９０９１ＭＡＡＴ１０

−

−

−

−

Standard:

0.05

0.25 mm (0.002

0.010 in.)

Service Limit: 0.50 mm (0.020 in.)

Standard: 15.00

15.10 mm (0.591

0.594 in.)

13-31

Change Lever Clearance Inspection

B

A

C

1. Measure the clearance between the change lever

(A) and the select lever (B) with a feeler gauge (C). If
the clearance is more than the service limit, go to
step 2.

2. Measure the groove of the change lever.

• If the groove is not within the standard, replace

the change lever.

• If the groove is within the standard, replace the

select lever.

05/06/27 18:09:45 61S6M040_130_0031

０２

Ｓ６Ｍ６Ａ０１Ｅ３４１５０３３９０９１ＭＦＡＴ００

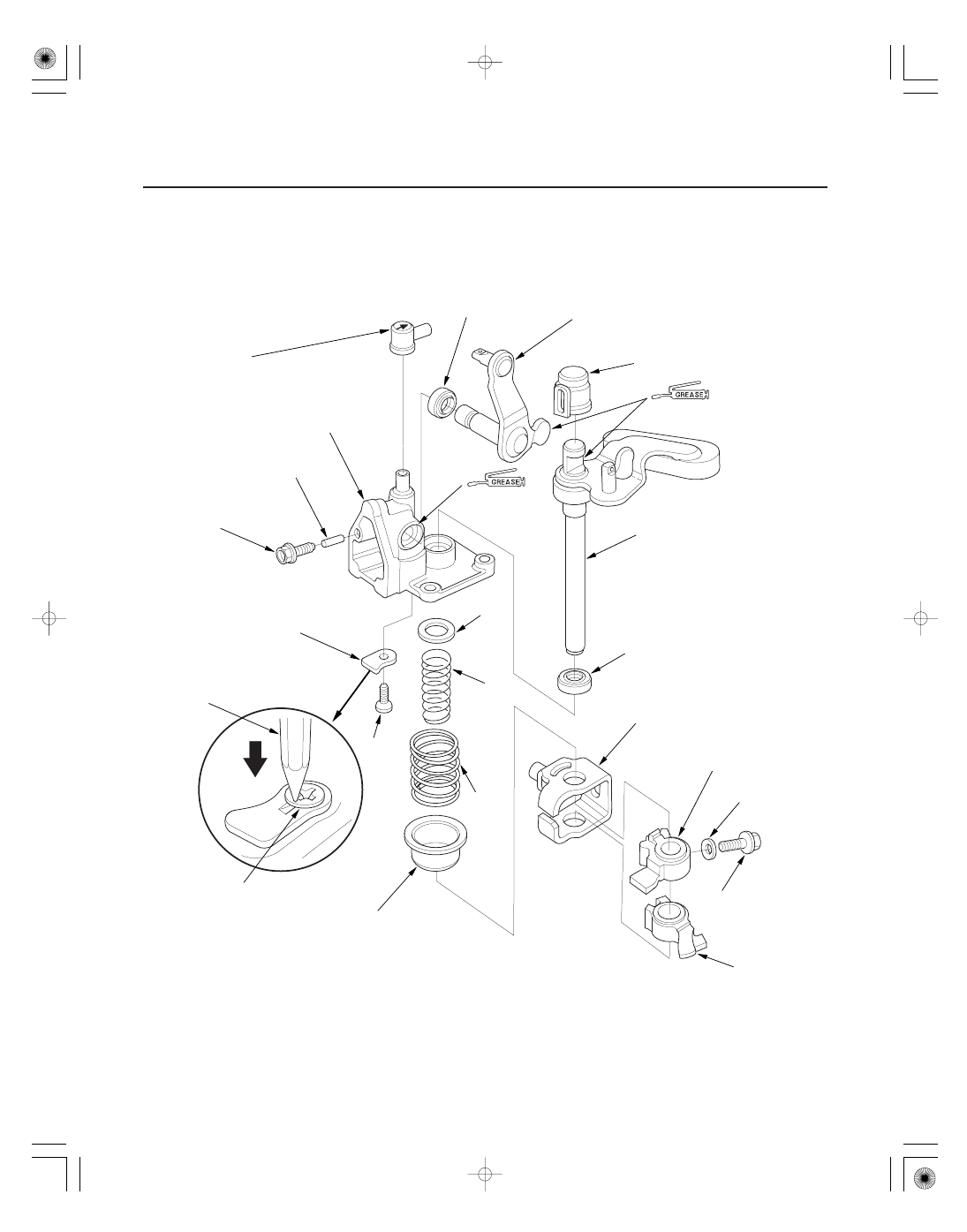

5-speed model:

13-32

Manual Transmission

Change Lever Assembly Disassembly/Reassembly

DUST COVER

OIL SEAL

SHIFT ARM COVER

SELECT STOP
PLATE

SHIFT ARM

CHANGE LEVER

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

ROLLER

DUST SEAL

SELECT LEVER

BREATHER CAP

8 mm SPRING
WASHER

8 mm SPECIAL BOLT
31 N·m
(3.2 kgf·m, 23 lbf·ft)

INTERLOCK

9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

SCREW

BREATHER PLATE

1ST/2ND
SELECT
SPRING

5TH
SELECT
SPRING

WASHER

REVERSE LOCK CAM
STRIKER

(P/N 08798-9002)

(P/N 08798-9002)

Prior to reassembling, clean all the parts in solvent, dry them, and apply grease to the contact surfaces as shown.

Replace.

Replace.

Be careful not to damage the dust seal
when installing it.

Turn toward the front
of the vehicle, and install it.

Replace.

Stake the screw in place
with a center punch.

05/06/27 18:09:45 61S6M040_130_0032

＊０１

6-speed model:

13-33

DUST COVER

OIL SEAL

SHIFT
ARM
COVER

SELECT STOP
PLATE

SHIFT ARM

CHANGE LEVER

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

ROLLER

DUST SEAL

SELECT LEVER

BREATHER CAP

8 mm SPRING WASHER

8 mm SPECIAL BOLT
31 N·m
(3.2 kgf·m, 23 lbf·ft)

INTERLOCK

9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

SCREW

BREATHER PLATE

1ST/2ND
SELECT
SPRING

WASHER

SELECT
LOCK
CAM A

REVERSE LOCKOUT
SOLENOID

MBS RETURN SPRING

MBS ARM

(P/N 08798-9002)

(P/N 08798-9002)

5TH/6TH
SELECT
SPRING

NOTE:

• Do not assemble the shift arm cover if too much time has passed after applying the liquid gasket (for P/N 08718-

0002, no more than 4 minutes, for all others, no more than 5 minutes). Instead, remove the old residue and reapply
the liquid gasket.

• Prior to reassembling, clean all parts in solvent, dry them, and apply grease to the contact surfaces as shown.

Replace.

Replace.

Be careful not to damage the dust seal
when installing it.

Turn toward the front
of the vehicle, and install it.

Replace.

Apply liquid gasket
(P/N 08718-0001 or 08718-0002) to
the sealing surface.

Stake the screw in place
with a center punch.

05/06/27 18:09:46 61S6M040_130_0033

０１

０２

０４

＊０１

Ｓ６Ｍ６Ａ０１Ｅ３４１５０３５４９０１ＭＡＡＴ００

−

−

−

−

−

−

−

−

Standard:

0.35

0.65 mm (0.014

0.026 in.)

Service Limit: 1.0 mm (0.039 in.)

Standard: 7.4

7.6 mm (0.29

0.30 in.)

Standard:

0.2

0.5 mm (0.007

0.020 in.)

Service Limit: 0.62 mm (0.024 in.)

Standard: 16.9

17.0 mm (0.665

0.669 in.)

13-34

Manual Transmission

Shift Fork Clearance Inspection

A

B

A

B

NOTE: The synchro sleeve and synchro hub should be
replaced as a set.

1. Measure the clearance between each shift fork (A)

and its matching synchro sleeve (B). If the
clearance exceeds the service limit, go to step 2.

2. Measure the thickness of the shift fork fingers.

• If the thickness is not within the standard, replace

the shift fork.

• If the thickness is within the standard, replace the

synchro sleeve.

• If one arm of the shift fork shows more wear than

others, the fork may be bent and needs to be
replaced.

3. Measure the clearance between the shift fork (A)

and the shift arm (B). If the clearance exceeds the
service limit, go to step 4.

4. Measure the width of the shift arm.

• If the width is not within the standard, replace the

shift arm.

• If the width is within the standard, replace the

shift fork or shift piece.

NOTE: 6-speed model is shown.

05/06/27 18:09:47 61S6M040_130_0034
