Acura RL (1996-2004 year). Manual - part 663

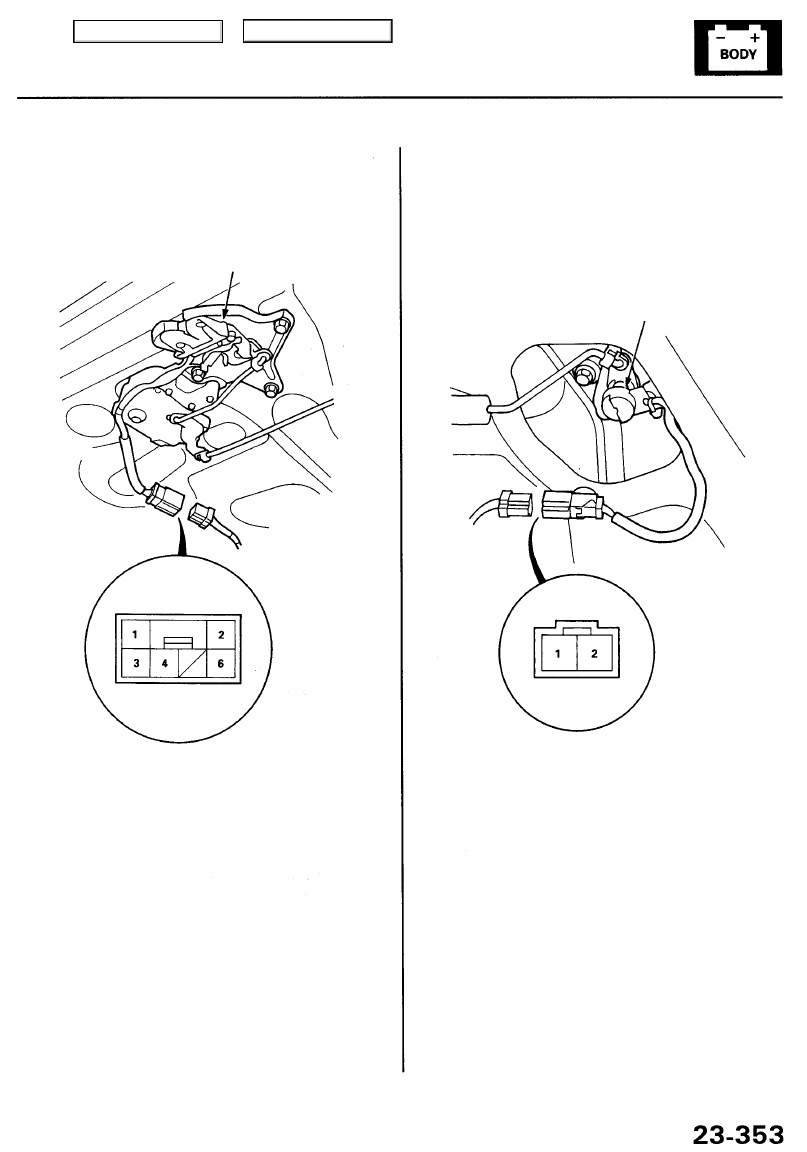

Trunk Lid Latch Switch Test

1. Open the trunk lid, then remove the trunk lid inner

trim (see

section 20

).

2. Disconnect the 6P connector from the trunk lid latch.

3. Check continuity between the No. 2 and No. 6 termi-

nals.

• There should be continuity with the trunk lid

opened.

• There should be no continuity with the trunk lid

latch in LOCK (trunk lid closed) position.

Terminal side of

male terminals

TRUNK LID LATCH

Trunk Key Cylinder Switch Test

1. Open the trunk lid, then remove the trunk lid inner

trim (see

section 20

).

2. Disconnect the 2P connector from the trunk key cylin-

der switch.

TRUNK KEY
CYLINDER

Terminal side of

male terminals

3. Check continuity between the No. 1 and No. 2 termi-

nals.

• There should be continuity when the trunk key

cylinder is turned to UNLOCK with the key.

• There should be no continuity when the keylock

is released.

Main Menu

Table of Contents

POWER MIRROR SWITCH
Test, page

23-358

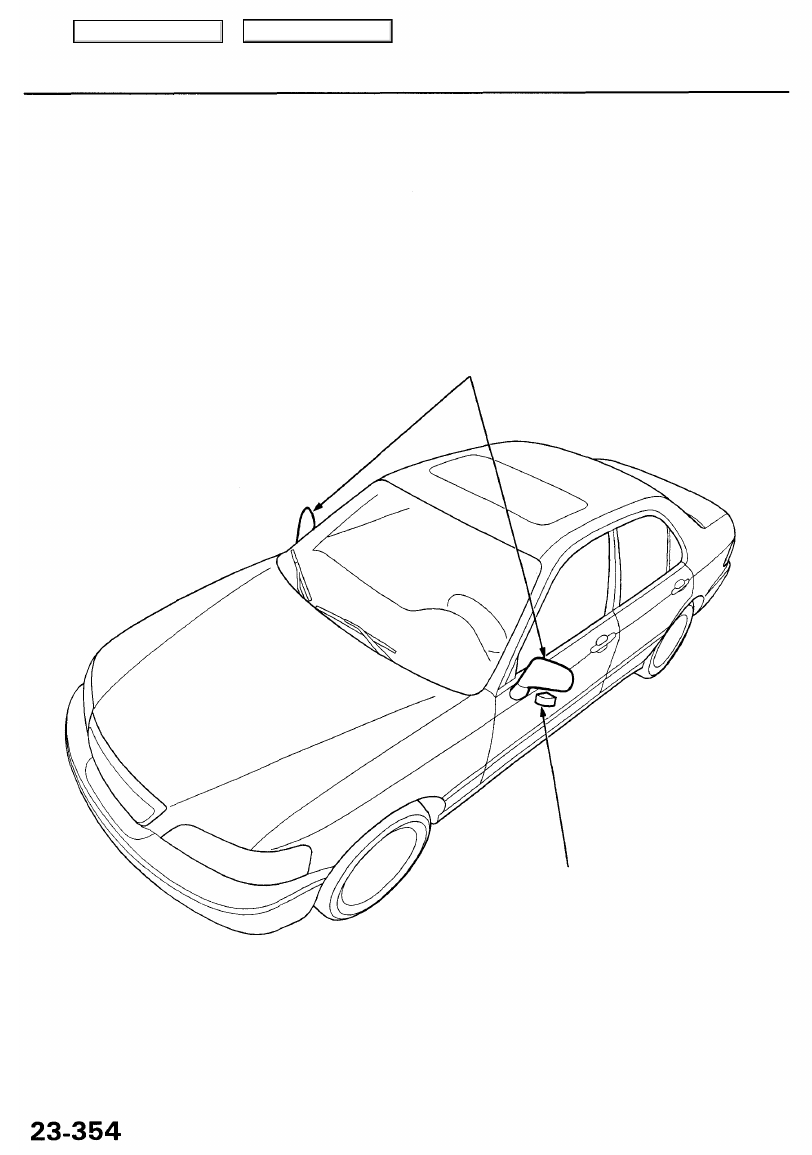

Power Mirrors

Component Location Index

POWER MIRRORS
Test, page

23-359

Actuator Replacement, page

23-360

Main Menu

Table of Contents

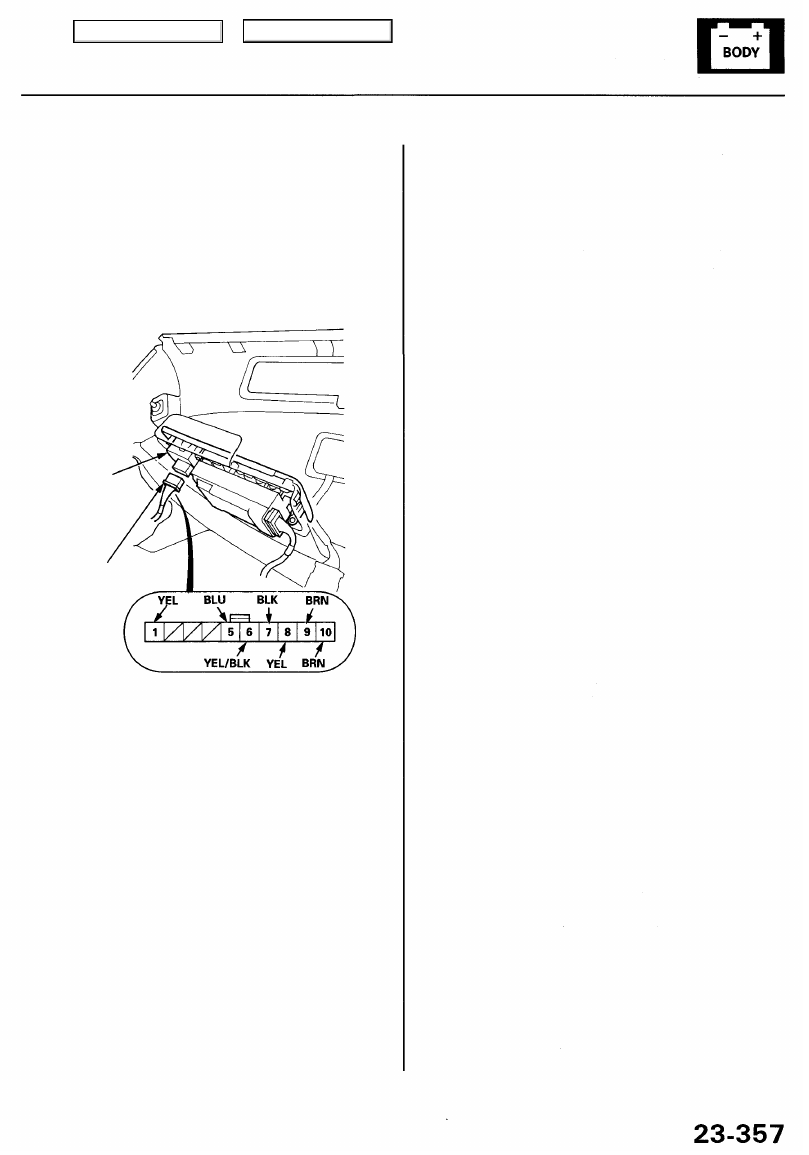

Function Test (Without Memory)

NOTE: Before testing, check the No. 19 (7.5 A) fuse in

the under-dash fuse/relay box.

1. Remove the driver's door panel (see

section 20

).

2. Disconnect the 10P and 2P* connectors from the

power mirror switch.

*: '98 model

POWER
MIRROR
SWITCH

10P CONNECTOR

Mirror Test

One or both inoperative:

1. Check for voltage between the No. 6 terminal and

body ground with the ignition switch ON (II).

There should be battery voltage.

• If there is no battery voltage, check for an open

in the YEL/BLK wire.

• If there is battery voltage, go to step 2.

2. Check for continuity between the No. 7 terminal and

body ground.

There should be continuity.

If there is no continuity, check for:
• an open in the BLK wire.
• poor ground (G401, G402).

Left mirror inoperative:

1. Connect the No. 6 terminal to the No. 10 terminal,

and No. 5 (or No. 1) terminal to body ground with

jumper wires.
The left mirror should tilt down (or swing left) with
the ignition switch ON (II).

• If the mirror does not tilt down (or does not swing

left), check for:
— an open in the BLU (or YEL) wire between the

left mirror and the 10P connector.

— faulty left mirror actuator.

• If the mirror neither tilts down nor swings left,

repair the BRN wire.

• If the mirror works properly, check the mirror

switch.

Right mirror inoperative:

1. Connect the No. 6 terminal to the No. 9 terminal,

and No. 5 (or No. 8) terminal to body ground with

jumper wires.
The right mirror should tilt down (or swing left) with
the ignition switch ON (II).

• If the mirror does not tilt down (or does not

swing left), check for:
— an open in the BLU (or YEL) wire between the

right mirror and the 10P connector.

— faulty right mirror actuator.

• If the mirror neither tilts down nor swings left,

repair the BRN wire.

• If the mirror works properly, check the mirror

switch.

Defogger Test ('98 model):

NOTE: Before testing, check the No. 55 (15 A) and No.
13 (7.5 A) fuses.

1. Disconnect the 2P connector from the defogger

switch.

2. Connect the 2P connector terminals of the harness

side with a jumper wire, then turn the ignition
switch ON (II). The mirrors should warm up.
• If the mirrors do not warm up, check for:

— faulty gauge relay.
— an open in the WHT/RED or BLU/RED wire.
— poor ground (G401, G402).

• If only one mirror fails to warm up, check its

defogger.

• If both mirrors warm up, check for the defogger

switch.

Wire side of
female terminals

Main Menu

Table of Contents

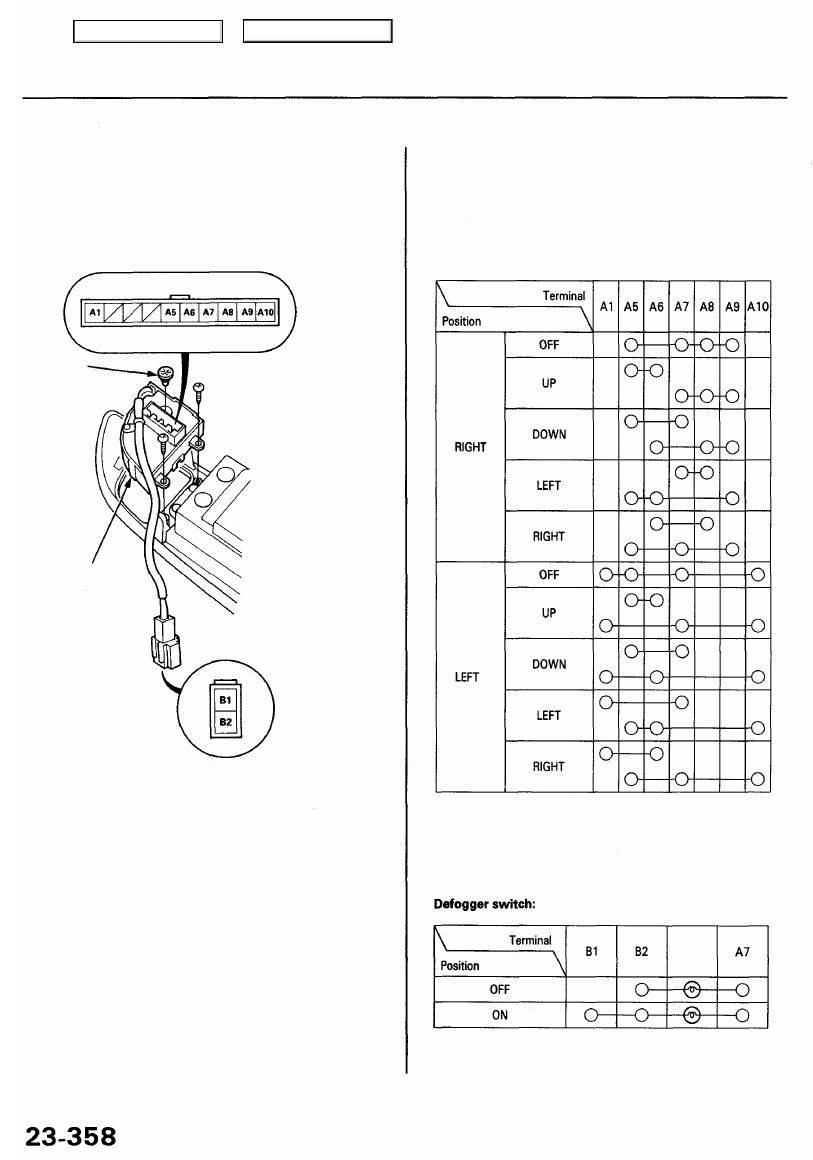

2. Disconnect the connectors from the power mirror

switch.

3. Check for continuity between the terminals in each

switch position according to the table.

Mirror switch:

Power Mirrors

Switch Test

1. Remove the driver's door panel (see

section 20

).

MIRROR SWITCH 10P CONNECTOR

Terminal side of

male terminals

DEFOGGER
INDICATOR

(0.91 W)

POWER
MIRROR
SWITCH

DEFOGGER SWITCH
2P CONNECTOR

Terminal side of

male terminals
