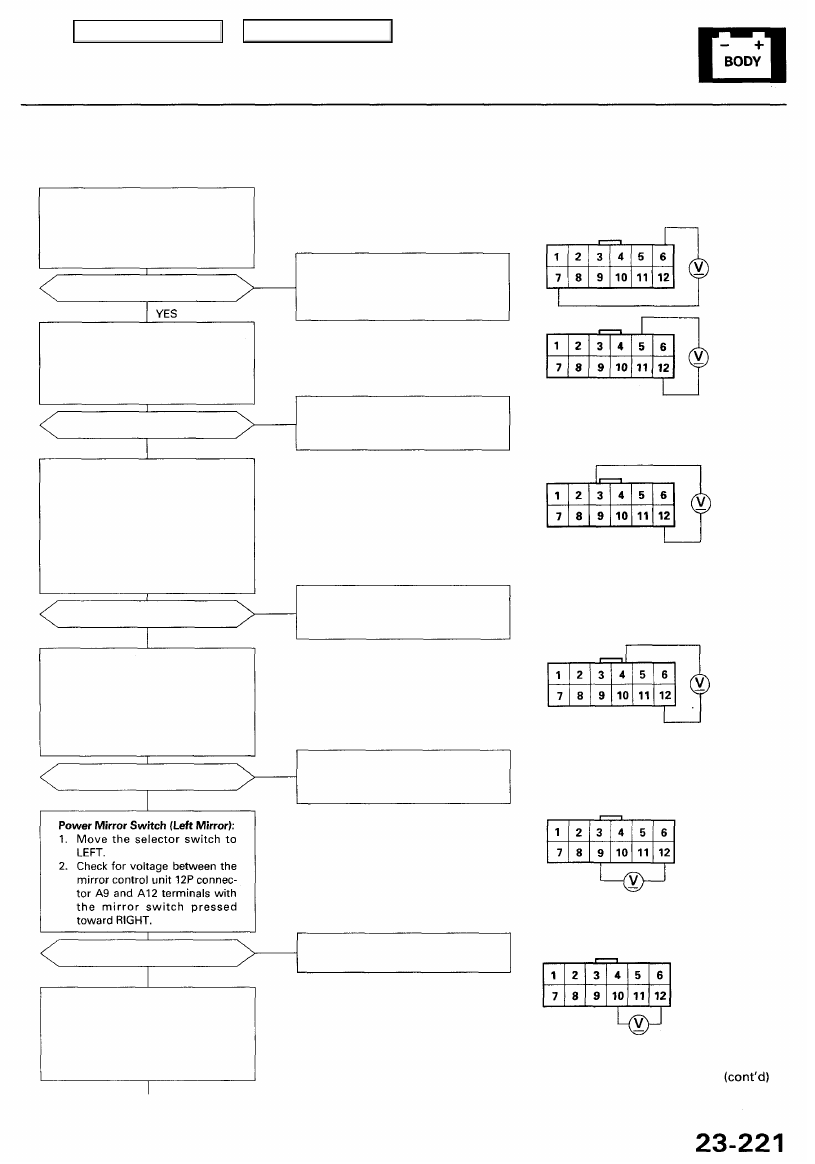

Flowchart No. 10

Power Mirror Switch:
Turn the ignition switch ON (II).
Check for voltage between the

power mirror switch connector A6
and A7 terminals.

Is there battery voltage?

NO

• Open or short in the YEL/BLK

wire

• Open in the BLK wire
• Faulty power mirror switch

Power Mirror Switch:
Check for voltage between the mir-

ror control unit 12P connector A5

and A12 terminals with the mirror
switch pressed toward UP.

• Open or short in the RED/WHT

wire

• Faulty power mirror switch

NO

Is there battery voltage?

YES

Power Mirror Switch (Right Mir-

ror):

1. Move the selector switch to

RIGHT.

2. Check for voltage between the

mirror control unit 12P con-
nector A3 and A12 terminals
with the mirror switch pressed
toward RIGHT.

• Open or short in the BLU/GRN

wire

• Faulty power mirror switch

NO

Is there battery voltage?

YES

Power Mirror Switch (Right Mir-

ror):

Check for voltage between the mir-
ror control unit 12P connector A4
and A12 terminals with the mirror
switch pressed toward LEFT or
DOWN.

Is there battery voltage?

• Open or short in the BLU/ORN

wire

• Faulty power mirror switch

YES

NO

Power Mirror Switch (Left Mirror):
Check for voltage between the mir-

ror control unit 12P connector A10
and A12 terminals with the mirror

switch pressed toward LEFT or

DOWN.

To page

23-222

YES

NO

Is there battery voltage?

• Open or short in the YEL wire
• Faulty power mirror switch

NOTE: All connector views are from wire side
of female terminals.

MIRROR CONTROL UNIT

12P CONNECTOR "A"

Main Menu

Table of Contents

Driving Position Memory System (DPMS)

Troubleshooting (cont'd)

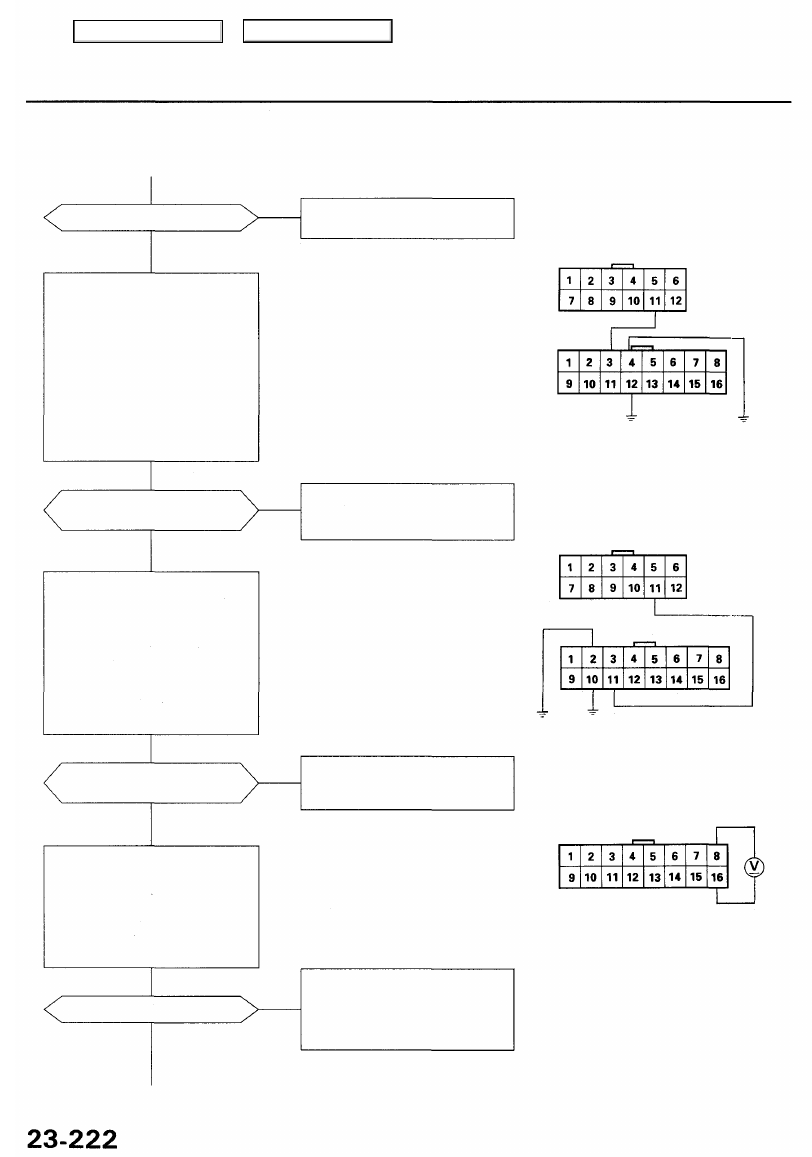

From page

23-221

Is there battery voltage?

NO

• Open or short in the BLU wire
• Faulty power mirror switch

YES

Power Mirror Actuator (Right Mir-
ror):

NOTE: All mirror control unit con-
nectors must be disconnected.
1. Disconnect the mirror control

unit 12P and 16P connectors.

2. Connect the mirror control

unit 12P connector A11 termi-
nal to the mirror control unit

16P connector B3 terminal.

3. Connect the mirror control unit

16P connector B4 or [B12] ter-

minal to ground.

NOTE: All connector views are from wire side
of female terminals.

MIRROR CONTROL UNIT

12P CONNECTOR "A"

MIRROR CONTROL UNIT

16P CONNECTOR "B"

• Open or short in the BRN, YEL or

[BLU] wires

• Faulty right mirror actuator

Does the right mirror swing left
or [tilt down]?

NO

YES

Power Mirror Actuator (Left Mir-
ror):

NOTE: All mirror control unit con-
nectors must be disconnected.
1. Connect the mirror control unit

12P connector A11 terminal to

the mirror control unit 16P con-

nector B11 terminal.

2. Connect the mirror control unit

16P connector B2 or [B10] ter-

minal to ground.

Does the left mirror swing
left or [tilt down]?

• Open or short in the BRN, YEL or

[BLU] wires

• Faulty left mirror actuator

NO

YES

Power Mirror Position Sensor
(Common):

1. Connect the all mirror control

unit connectors.

2. Turn the ignition switch ON (II).
3. Check for voltage between the

mirror control unit 16P connec-

tor B8 and B16 terminals.

• Open or short in the RED/BLK or

BRN/WHT wires

• Faulty power mirror position

sensor

• Faulty mirror control unit

NO

Is there  5 V ?

YES

To page

23-223

Main Menu

Table of Contents

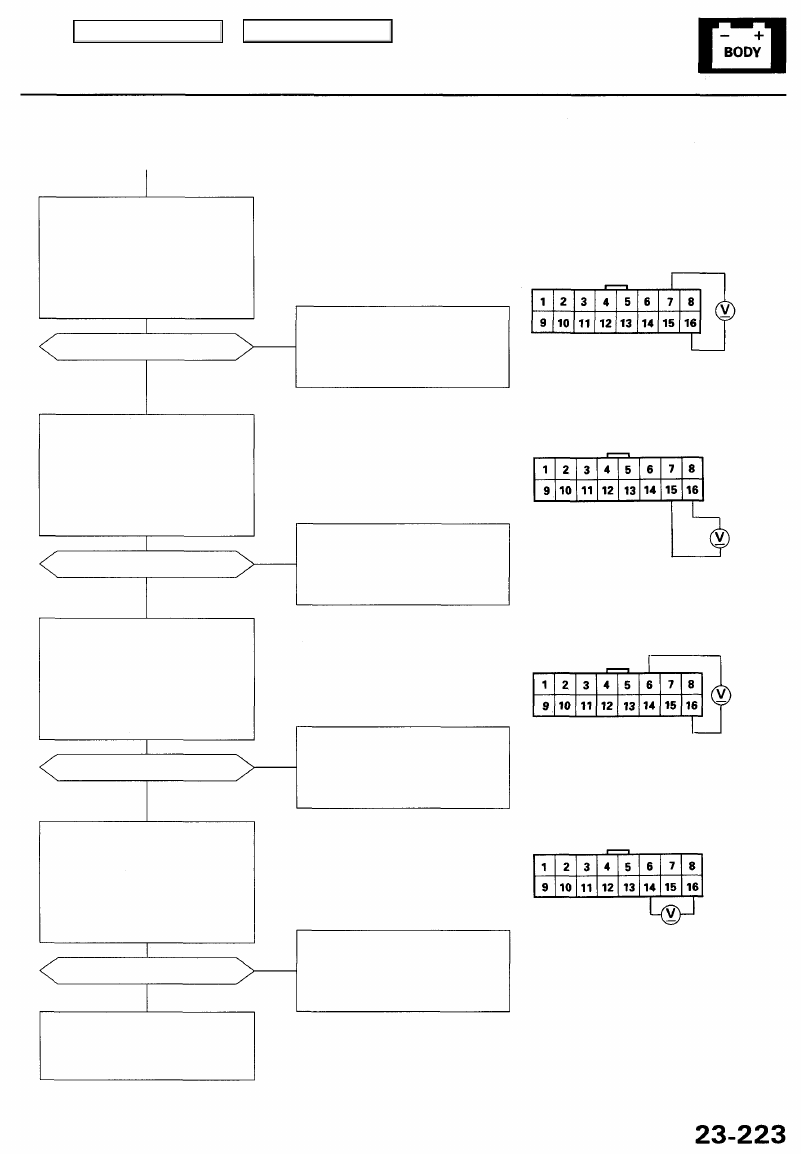

Substitute a known-good mirror
control unit, and recheck. If the
systems now work OK, replace
the original mirror control unit.

• Open or short in the GRY or

BRN/WHT wires

• Faulty left power mirror posi-

tion sensor

• Faulty mirror control unit

NO

Are voltages as specified?

YES

Left Power Mirror Position Sen-
sor (Vertical):
Check for voltage between the mir-
ror control unit 16P connector B14
and B16 terminals. As the mirror
tilts from up to down, the voltage
should change from about 1 V to
3V.

YES

Are voltages as specified?

NO

• Open or short in the GRN/WHT

or BRN/WHT wires

• Faulty left power mirror posi-

tion sensor

• Faulty mirror control unit

Left Power Mirror Position Sen-
sor (Horizontal):
Check for voltage between the
mirror control unit 16P connector
B6 and B16 terminals. As the mir-
ror swings from left to right, the

voltage should change from
about 3 V to 1 V.

YES

Are voltages as specified?

NO

• Open or short in the GRY or

BRN/WHT wires

• Faulty right power mirror posi-

tion sensor

• Faulty mirror control unit

Right Power Mirror Position Sen-
sor (Vertical):

Check for voltage between the mir-

ror control unit 16P connector B15
and B16 terminals. As the mirror

tilts up to down, the voltage
should change from about 1 V to 3
V.

YES

Are voltages as specified?

• Open or short in the GRN or

BRN/WHT wires

• Faulty right power mirror posi-

tion sensor

• Faulty mirror control unit

NO

Right Power Mirror Position Sen-
sor (Horizontal):
Check for voltage between the mir-

ror control unit 16P connector B7
and B16 terminals. As the mirror
swings from right to left, the volt-
age should change from about
3 V t o 1 V.

From page

23-222

NOTE: All connector views are from wire side

of female terminals.

MIRROR CONTROL UNIT
16P CONNECTOR "B"

(cont'd)

Main Menu

Table of Contents

Driving Position Memory System (DPMS)

Troubleshooting (cont'd)

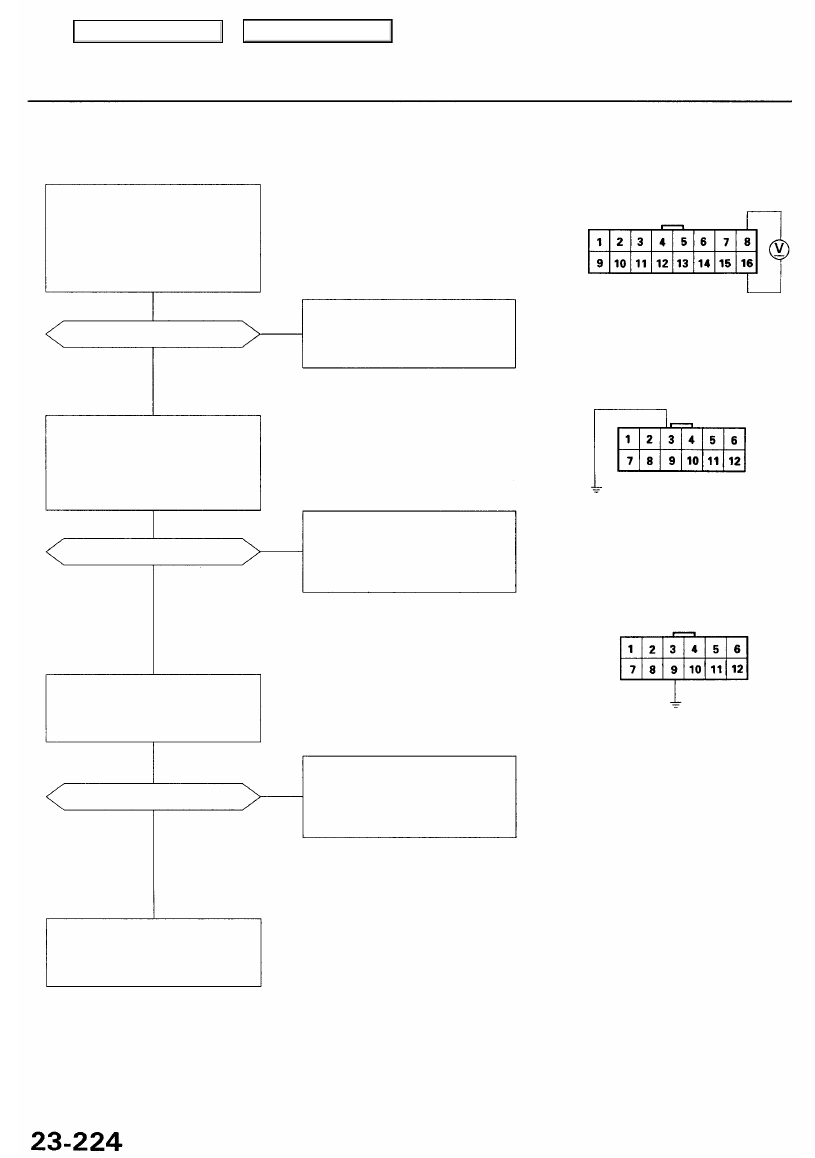

Flowchart No. 11

MEMO Button:
Check for voltage between the col-
umn control unit 16P connector B8
and B16 terminals. There should
be 1 V or less with the MEMO but-
ton pushed and 5 V or more with
the MEMO button released.

NOTE: All connector views are from wire side

of female terminals.

COLUMN CONTROL UNIT

16P CONNECTOR "B"

• Open or short in the YEL/WHT or

YEL/BLU wires

• Faulty driving position memory

switch

NO

Are voltages as specified?

YES

Indicator 1:

1. Disconnect the column con-

trol unit 12P connector "A".

2. Attach the column control unit

12P connector A3 terminal (har-
ness side) to ground.

Does indicator 1 come on?

NO

• Open or short in the WHT/YEL or

RED/GRN wires

• Faulty indicator 1 (LED)
• Faulty driving position memory

switch

YES

Indicator 2:
Attach the column control unit 12P
connector A9 terminal (harness
side) to ground.

• Open or short in the WHT/YEL or

RED wires

• Faulty indicator 2 (LED)
• Faulty driving position memory

switch

Does indicator 2 come on?

NO

YES

Substitute a known-good column
control unit, and recheck. If the
systems now work OK, replace
the original column control unit.

COLUMN CONTROL UNIT

12P CONNECTOR "A"
