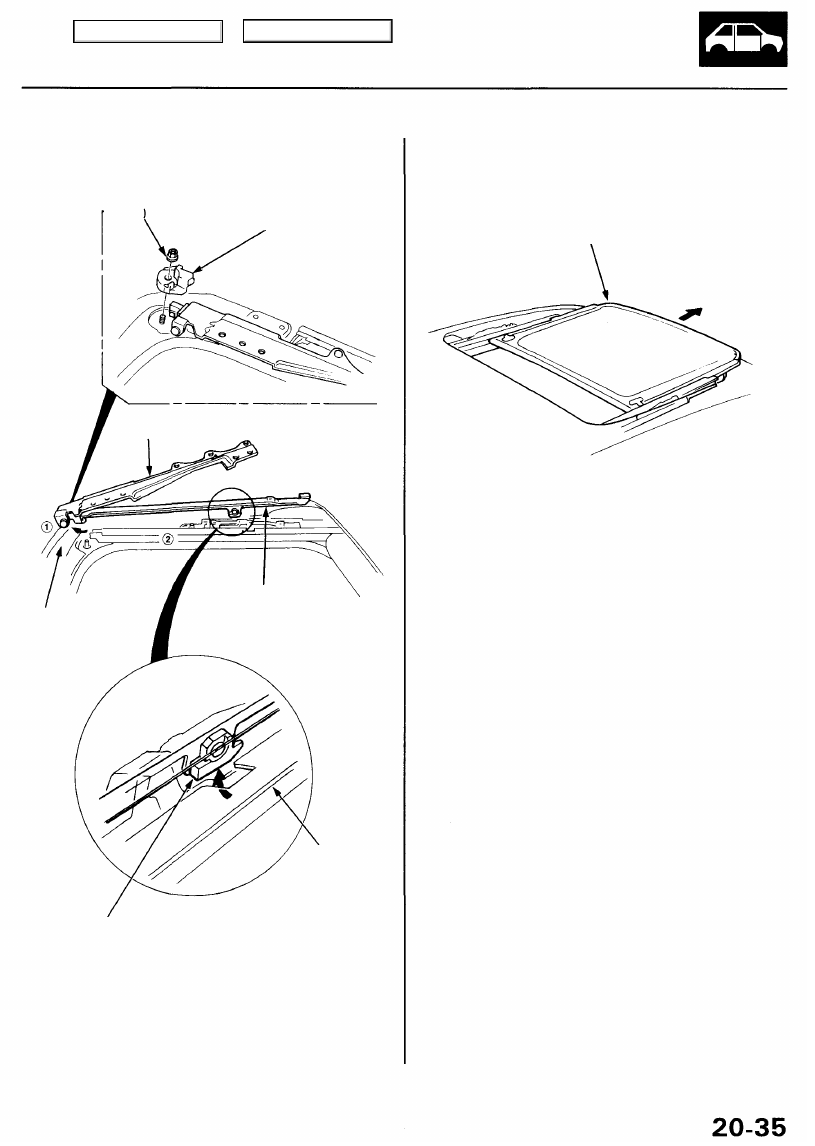

9. Remove the rail holder A.

6 x 1.0 mm
9 N-m (0.9 kgf-m,
7 Ibf-ft

RAIL HOLDER A

GUIDE
RAIL

DRAIN CHANNEL ROD STOP
Rotate as shown to remove it from the guide rail.

10. Remove the drain channel rod slider by moving the

cable slider forward using the moonroof wrench.

11. Detach the drain channel rod stop from the cutout

of the guide rail as shown.

12. Slide the sunshade forward, then remove it.

SUNSHADE

13. Installation is the reverse of the removal procedure.

NOTE: Check the glass height (see page

 20-33

).

14. Check for water leaks.

NOTE: Do not use high-pressure water.

DRAIN CHANNEL
ROD

DRAIN CHANNEL
ROD SLIDER

GLASS BRACKET

Main Menu

Table of Contents

Moonroof

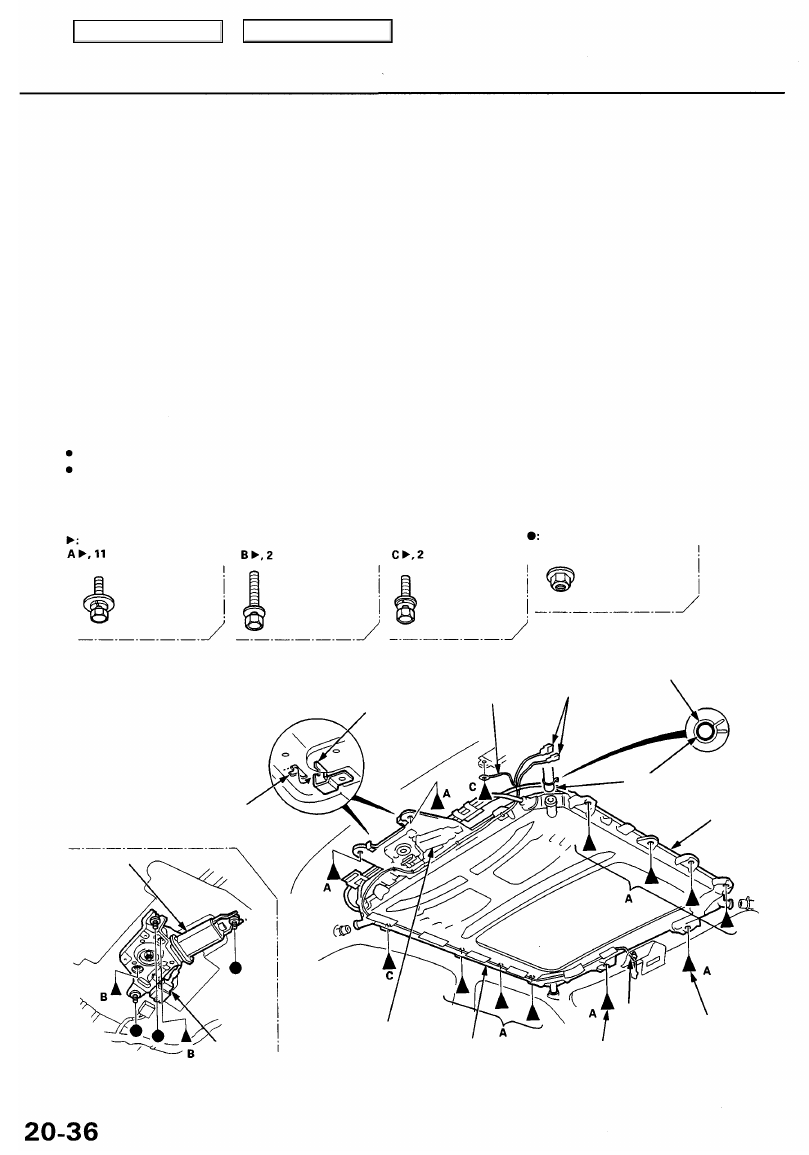

Motor, Drain Tube and Frame Removal

CAUTION:

• Put on gloves to protect your hands.
• Be careful not to damage the seats, dashboard, and other interior trim.

1. Remove the headliner (see page

20-45

).

2. Disconnect the connectors, detach the harness clip, and remove the ground wire.

NOTE: When removing the motor, disconnect the motor connector, detach the connector from the frame, remove the
bolts and nuts, then remove the motor.

3. Remove the glass (see page

20-34

).

4. Disconnect the drain tubes.

5. Remove the frame mounting bolts.

NOTE:

An assistant is helpful when removing the bolts.

Remove the front bolts last.

6. Detach the rear hooks by moving the frame forward, then remove the frame.

Bolt locations

Nut locations, 3

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

REAR
HOOK

GROUND
WIRE

MOTOR

CONNECTOR

HARNESS

CLIP Remove

last.

Remove last.

HOLE
(Body side)

MOTOR

TUBE
CLIP

CONNECTORS

FRAME
SEAL

DRAIN
TUBE

FRAME

Main Menu

Table of Contents

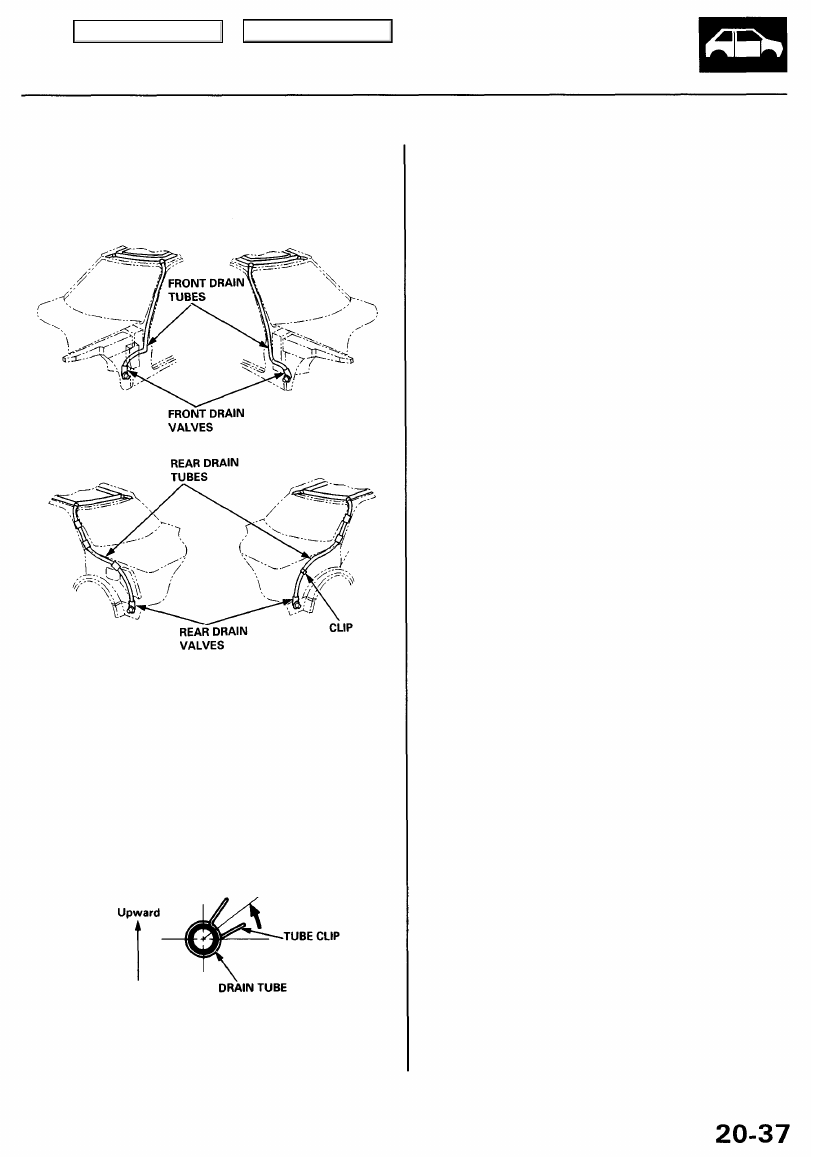

7. Pull the drain tubes out the front and rear pillars.

NOTE: Before pulling out the drain tube, tie a string

to the end of it so it can be reinstalled.

8. Installation is the reverse of the removal procedure.

NOTE:
• Before installing the frame, clear the drain tubes

and drain valves by using compressed air.

• Check the frame seal.
• Clean the surface of the frame.
• When installing the frame, first attach the rear

hooks into the body holes.

• When connecting the drain tube, slide it over the

frame nozzle at least 10 mm (0.39 in.).

• Install the tube clip as shown.

9. Check for water leaks.

NOTE: Do not use high-pressure water.

Main Menu

Table of Contents

Guide Rails/Cable Assembly

Replacement

CAUTION: Put on gloves to protect your hands.

1. Remove the frame (see page

20-36

).

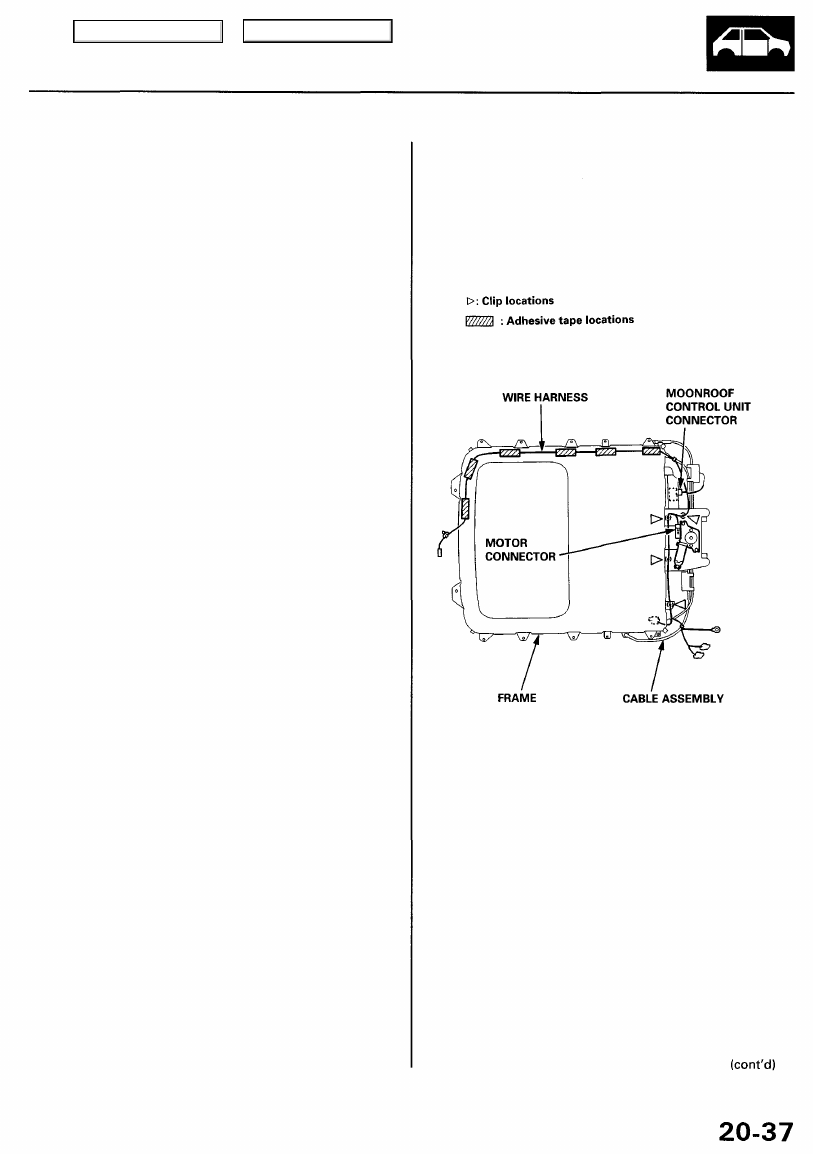

2. Disconnect the connectors, detach the harness clips,

and remove the adhesive tapes from the frame.

3. Remove the motor, glass bracket, and sunshade (see

page

20-34

).
