Troubleshooting

The troubleshooting flowchart procedures assume that the cause of the problem is still present and the ABS indicator
and/or VSA system indicator is still on. Following the flowchart when the ABS indicator and/or VSA system indicator does

not come on can result in incorrect diagnosis.

The connector illustrations show the female terminal connectors with a single outline and the male terminal connectors
with a double outline.

1. Question the customer about the conditions when the problem occurs, and try to reproduce the same conditions for

troubleshooting. Find out when the ABS indicator and/or VSA system indicator came on, such as during ABS control,
after ABS control, when vehicle speed was at a certain speed, etc.

2. When the ABS indicator or VSA system indicator does not come on during the test drive, but troubleshooting is per-

formed based on the DTC, check for loose connectors, poor contact of the terminals, etc. before you start troubleshoot-

ing.

3. After troubleshooting, clear the DTC, and test drive the vehicle. Make sure the ABS indicator and VSA system indicator

do not come on.

Main Menu

Table of Contents

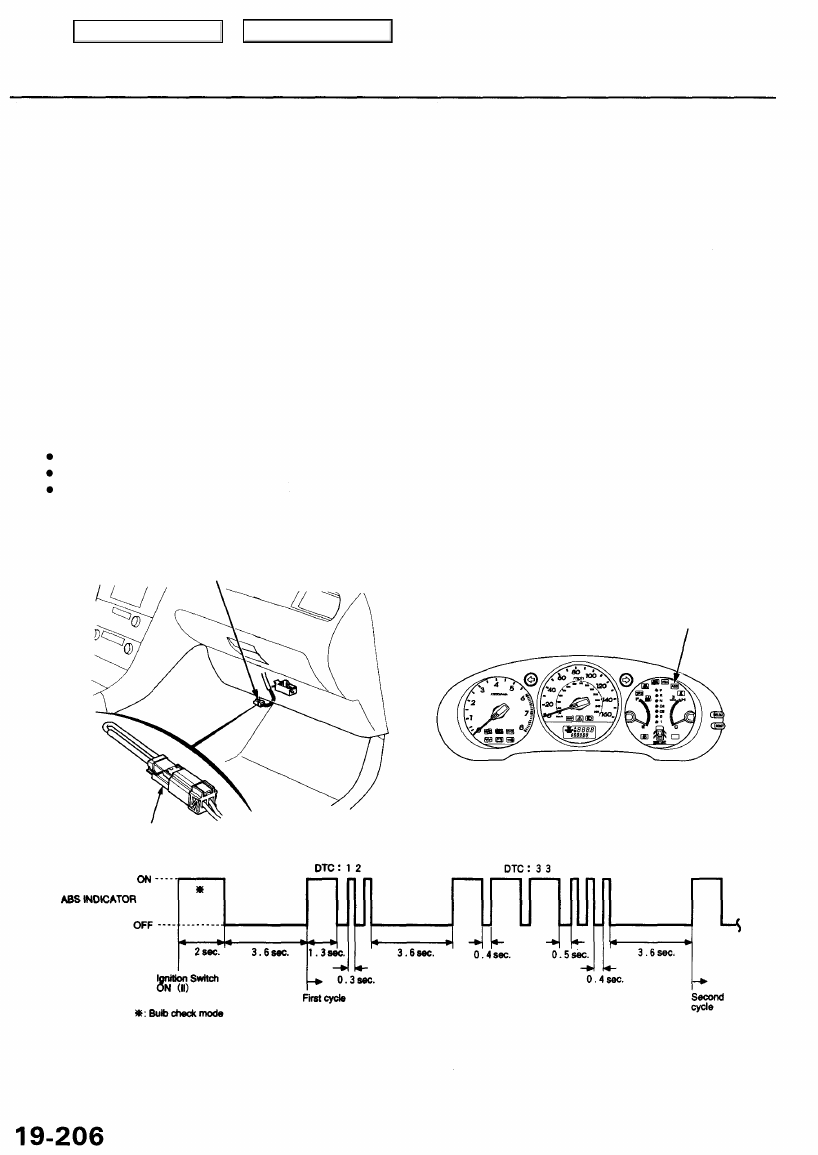

Diagnostic Trouble Code (DTC)

DTC Indication

NOTE: This operation can also be done with the Honda PGM Tester.

1. Connect the SCS service connector to the service check connector (2P) under the glove box.

2. Turn the ignition switch ON (II).

3. The ABS indicator comes on for about 2 seconds and goes off. Then it will indicate the DTC.

NOTE:
• If the DTC is not memorized, the ABS indicator will go off for 3.6 seconds, and then come back on.
• If the ABS indicator stays on, troubleshoot for ABS indicator does not go off (see page

19-213

).

4. Turn the ignition switch OFF, and remove the SCS service connector.

NOTE: The Malfunction Indicator Lamp (MIL) will stay on after the engine is started if the SCS service connector is con-
nected.

Conditions for DTC indication:

Vehicle speed is 6 mph (10 km/h) or less.
The SCS service connector is connected before the ignition switch is turned ON (II).
The brake pedal is released.

SERVICE CHECK
CONNECTOR (2P)

ABS INDICATOR

SCS SERVICE CONNECTOR

07PAZ-0010100

Main Menu

Table of Contents

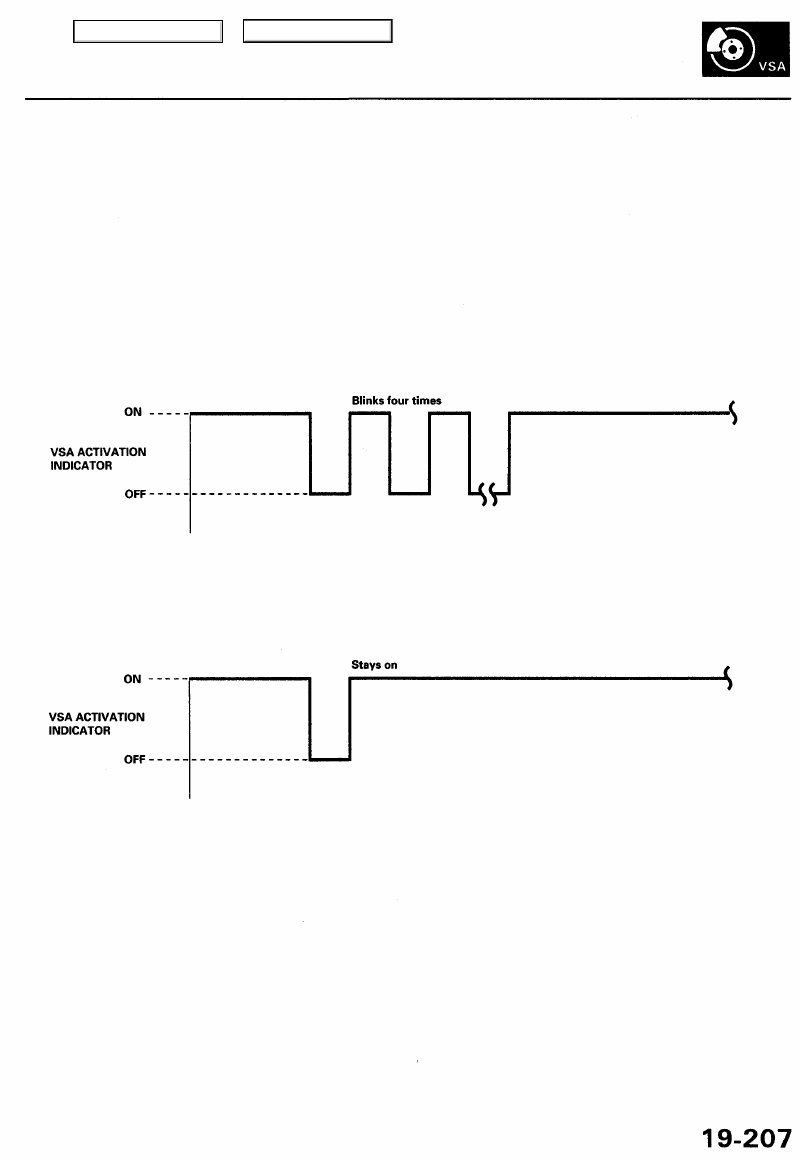

DTC Clearing

1. Press the parking brake pedal.

2. Push the VSA off switch, and hold it, then turn the ignition switch ON (II).

3. Hold the VSA off switch for 3 to 5 seconds, then release the VSA off switch.

4. After 3 seconds, the VSA activation indicator blinks 4 times. It means that the DTC is cleared.

5. If the VSA activation indicator stays on, replace the VSA modulator-control unit.

Standard Indication Pattern

Abnormal Indication Pattern

Main Menu

Table of Contents

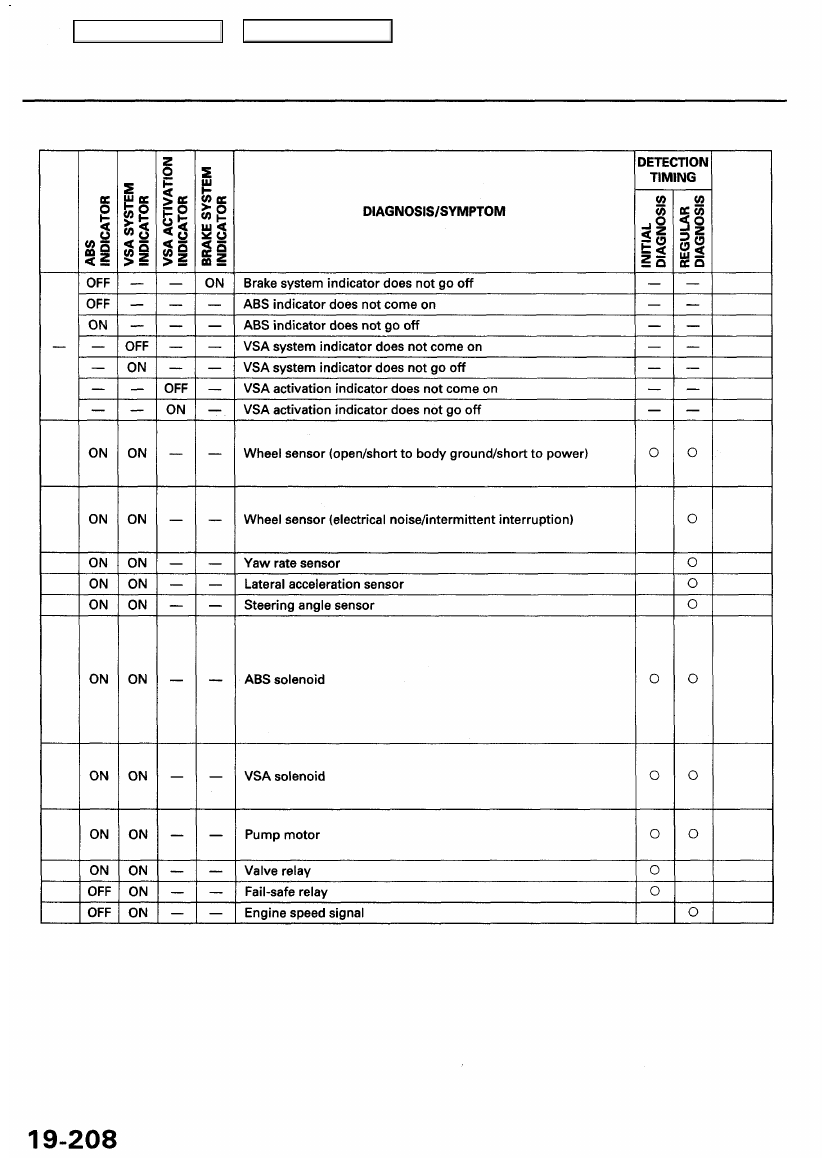

Diagnostic Trouble Code (DTC)

Troubleshooting Index

DTC

11

13
15
17

12
14
16
18

25

26

27

31
32
33

34

35
36
37
38

45

46

47
48

51
52
53

54

55

58

REFER

TO

PAGE

19-210

19-211

19-213

19-215

19-217

19-219

19-220

19-221

19-222

19-223

19-226

19-228

19-230

19-231

19-232

19-233

19-234

*

* See page

 19-236 ('00-01)

or

19-3a ('02-04)

.
