Parking Brake

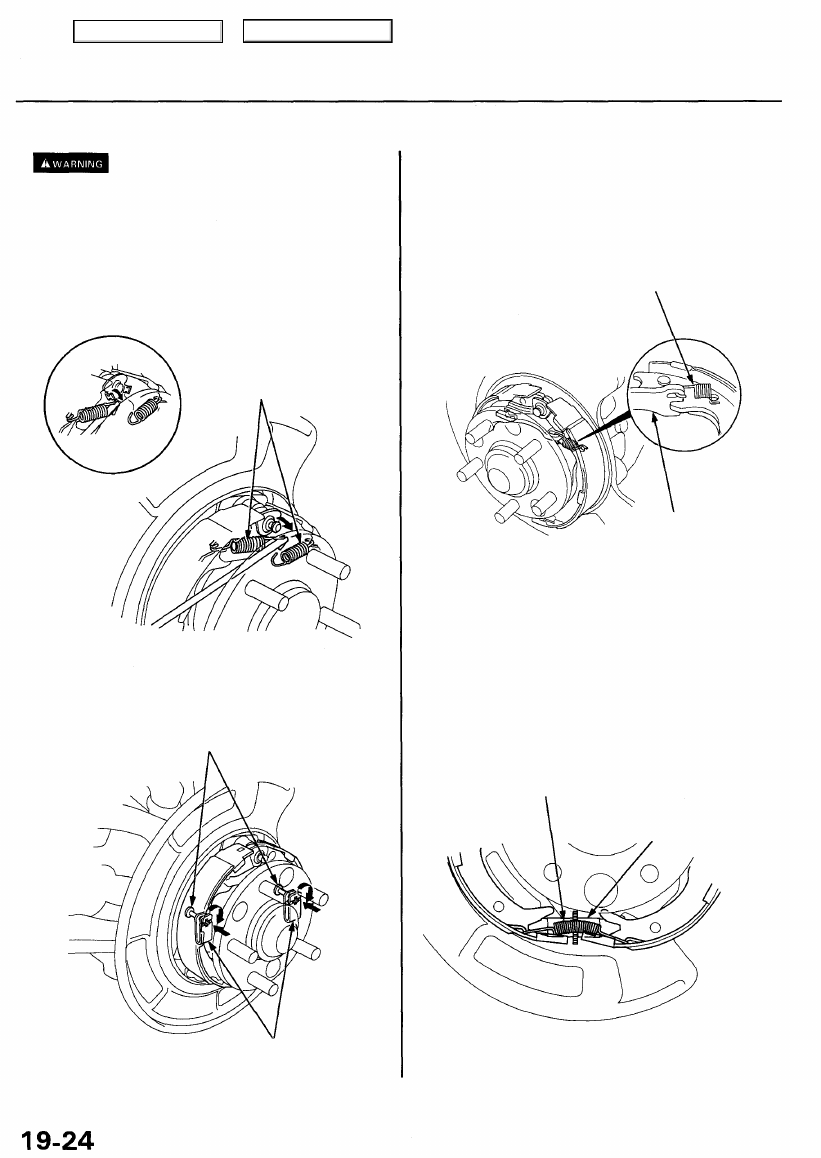

Parking Brake Shoes Replacement

Do the lining surface brake-in when

replacing the shoes with new linings and/or new brake
discs (drums).

1. Remove the rear brake caliper and rear brake disc/

drum (see

section 18

).

2. Disconnect and remove the upper return springs.

'98-01 models:

UPPER RETURN SPRINGS
Check for weakness
and damage.

'96-97
models:

3. Remove the tension pins by pushing and turning

the retainer spring.

TENSION PINS

RETAINER SPRING

4. Disconnect the rod spring, and remove the connect-

ing rod.

ROD SPRING
Check for weakness
and damage.

CONNECTING ROD

5. Lower the parking brake shoe assembly.

6. Separate the brake shoes by removing the lower

return spring and adjuster assembly.

LOWER RETURN SPRING
Check for weakness
and damage.

ADJUSTER ASSEMBLY
Check ratchet teeth
for wear and damage.

Main Menu

Table of Contents

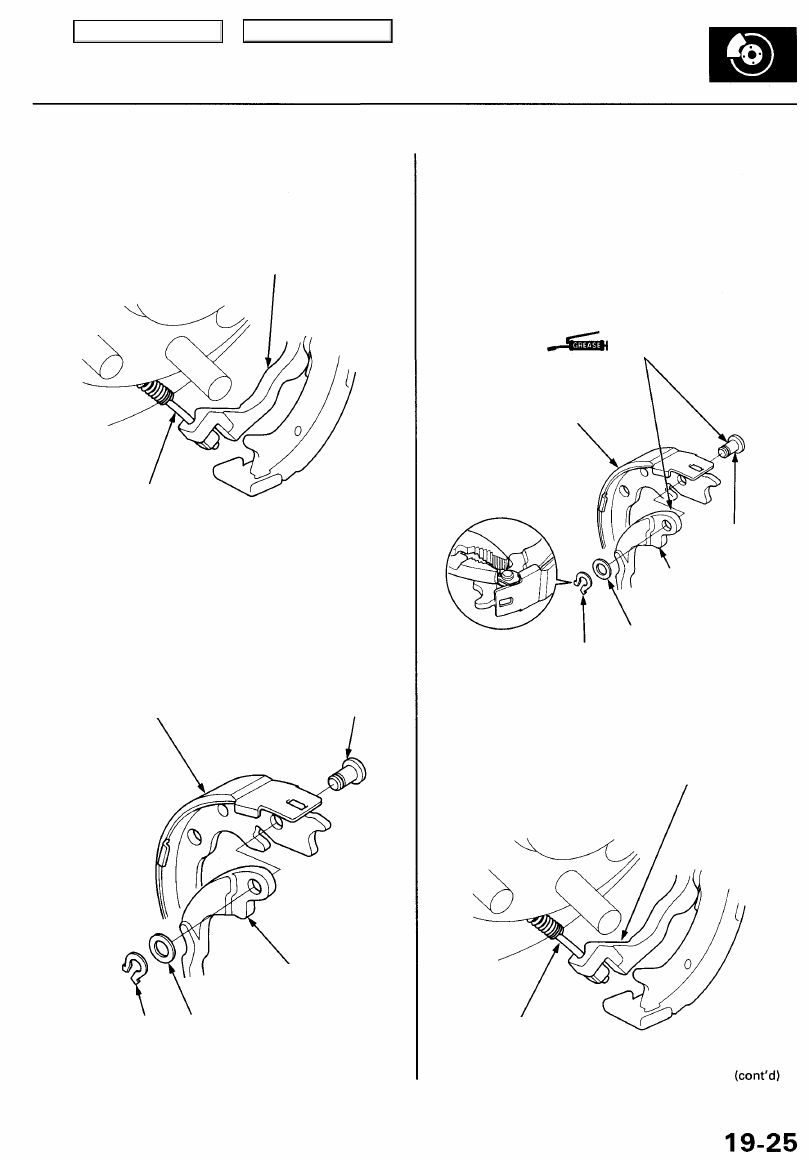

7. Remove the brake shoe by disconnecting the park-

ing brake cable from the parking brake lever.

PARKING BRAKE LEVER

PARKING BRAKE CABLE

8. Remove the wave washer, parking brake lever, and

pivot pin from the parking brake shoe by removing

the U-clip.

PARKING BRAKE SHOE

PIVOT PIN

PARKING BRAKE LEVER

U-CLIP WAVE WASHER

Replace.

9. Apply Molykote 44 MA grease to the sliding surface

of the pivot pin, and insert the pin into the parking
brake shoe.

10. Install the parking brake lever and wave washer on

the pivot pin, and secure them with a new U-clip.

NOTE: Pinch the new U-clip securely to prevent the
pivot pin from coming out of the parking brake shoe.

: Apply Molykote 44 MA grease

to sliding surface.

PARKING BRAKE SHOE

PIVOT PIN

PARKING BRAKE LEVER

WAVE WASHER

U-CLIP
Replace.

11. Connect the parking brake cable to the parking brake

lever.

PARKING BRAKE LEVER

PARKING BRAKE CABLE

Main Menu

Table of Contents

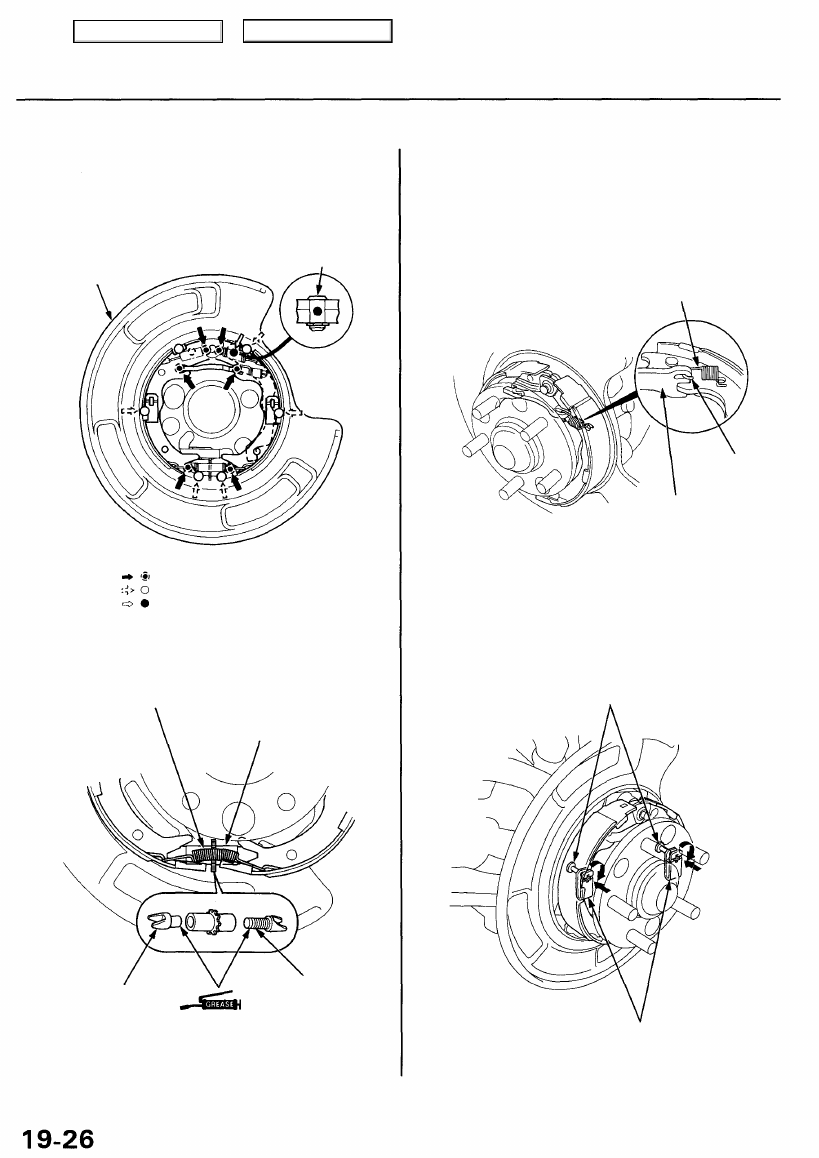

Parking Brake

Parking Brake Shoes Replacement (cont'd)

12. Apply Molykote 44 MA grease on each sliding sur-

face.

CAUTION: Contaminated brake linings or drums

reduce stopping ability. Keep grease or oil off the
brake linings. Wipe any excess grease off the parts.

PIVOT PIN

BACKING PLATE

Greasing symbols:
Brake shoe ends

Opposite the edge of the shoe
Sliding surface

13. Clean the threaded portions of clevises A and B.

Coat the threads of the clevises with Molykote 44 MA
grease. To shorten the clevises, turn the adjuster bolt.

LOWER RETURN SPRING

ADJUSTER ASSEMBLY

14. Install the adjuster assembly, and the lower return

spring on the parking brake shoes.

15. Connect the rod spring to the connecting rod and

parking brake shoe as shown.

NOTE: Hook the rod spring to the connecting rod

with the spring end pointing downward.

ROD SPRING

SPRING END

CONNECTING ROD

16. Install the tension pins and retainer springs.

TENSION PINS

RETAINER SPRING

Install securely on

tension pin.

CLEVIS B

CLEVIS A

Apply Molykote 44 MA grease
to sliding surface.

Main Menu

Table of Contents

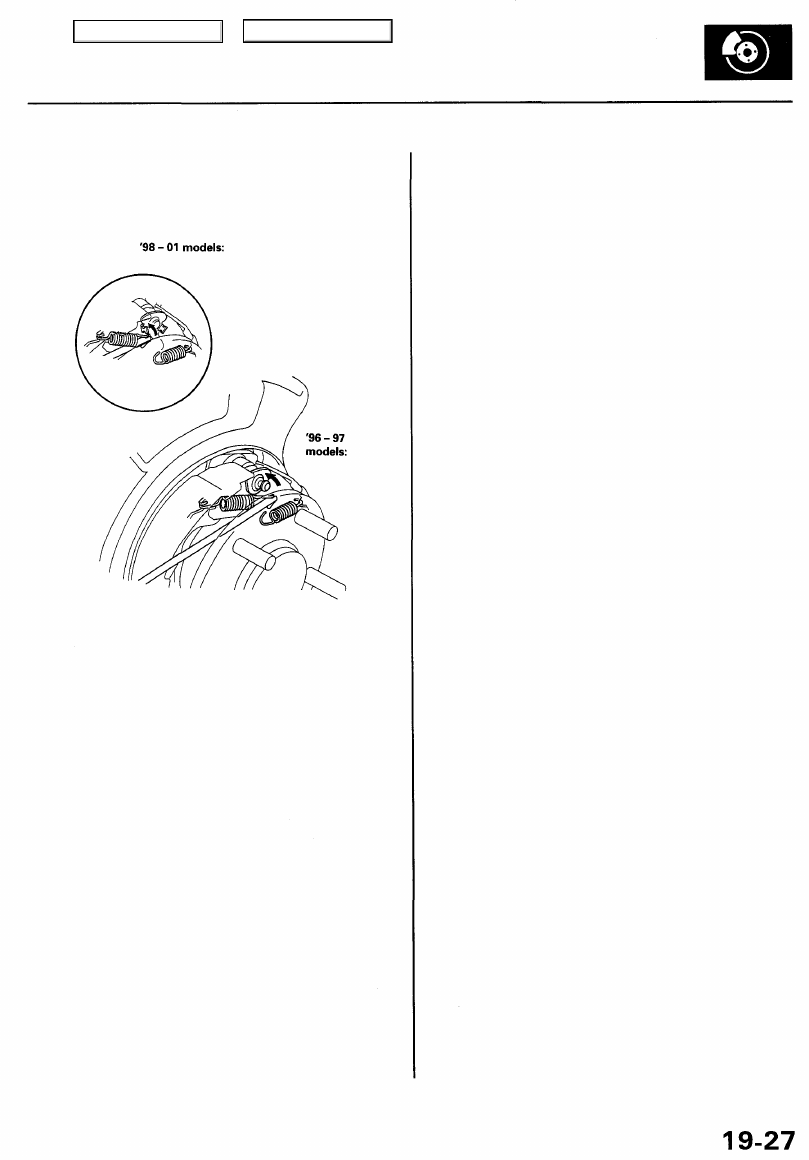

17. Install the upper return springs.

18. Install the brake disc/drum and rear brake caliper

(see

section 18

).

19. Adjust the parking brake (see page

19-6

).
