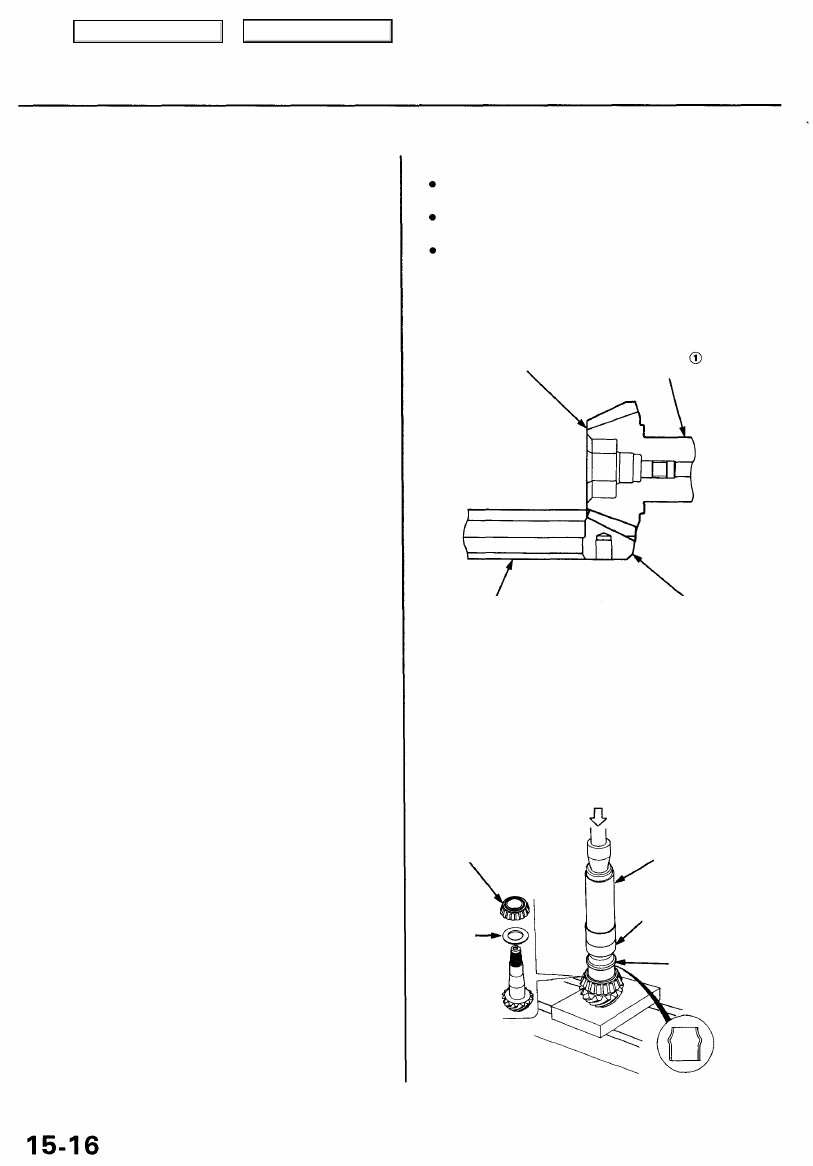

Differential Assembly

Reassembly

NOTE:

If replacement is required, always replace the drive
pinion and ring gear as a set.
If the drive pinion and ring gear are replaced, check the
height adjustment (see page

15-24

).

If replacement of one of the tapered roller bearings in

the drive pinion and in the differential carrier is

required, use the same make bearings and replace both
bearings at the same time.

DRIVE PINION

ETCHED MARK

eg: A1- +/- 20

set number

RING GEAR

SET NUMBER

1. Install the 43 mm thrust shim and tapered roller

bearing using the special tools and a press as shown.

NOTE: Use a used pinion spacer with the special

tool for bearing installation, and then discard the

used pinion spacer.

PRESS

DRIVER, 40 mm I.D.

07746-0030100

ATTACHMENT, 35 mm

07746-0030400

TAPERED ROLLER

BEARING

43 mm

THRUST
SHIM

PINION SPACER

(Used)

Main Menu

Table of Contents

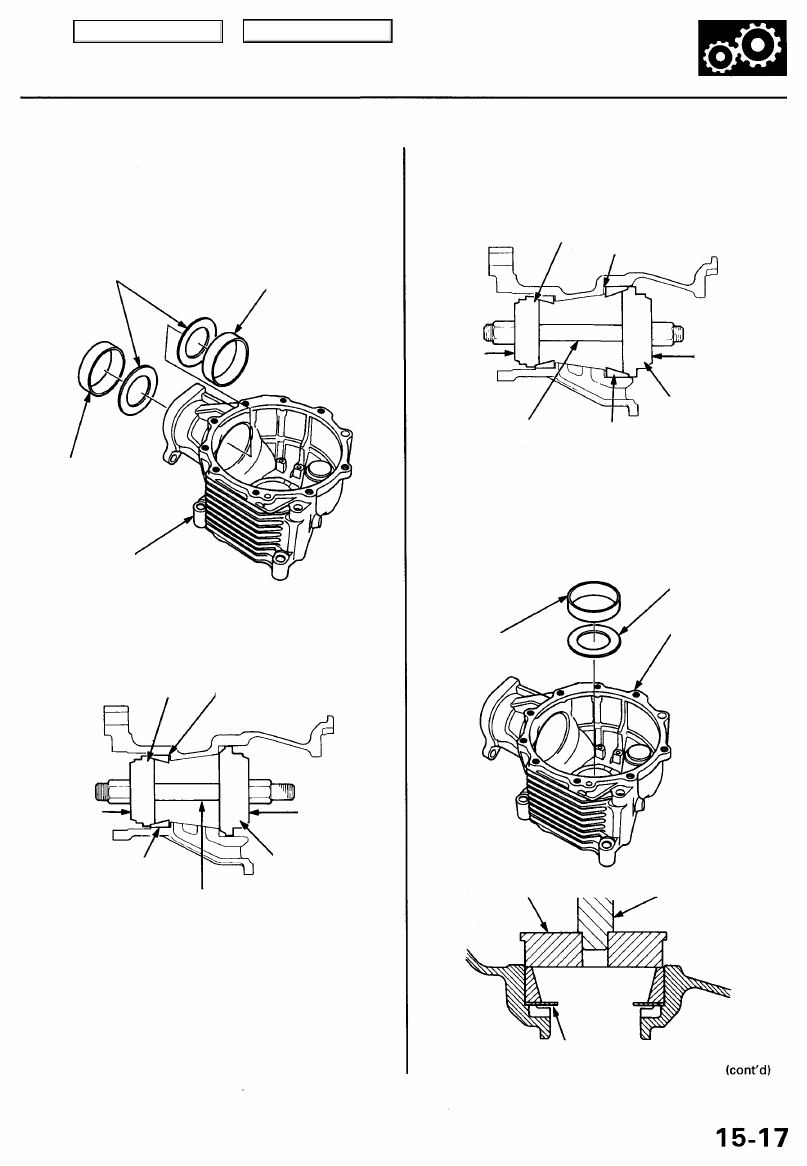

2. Check the differential case bearing surface areas for

burrs, and remove as needed. Position the inboard

thrust washer into the differential case. Using the

sides of the special tools stamped "A", install the

outboard bearing outer race as shown. Repeat for

the inboard bearing outer race.

THRUST WASHERS

BEARING OUTER RACE
(inboard)

BEARING OUTER
RACE (outboard)

DIFFERENTIAL
CASE

a. First install the outboard bearing outer race.

TAPERED

BEARING RACE
INSTALLER A

07MAF-SP0011A

MARK B

BEARING
OUTER
RACE

INSTALLER
SHAFT

07MAF-SP0013A

MARK B

TAPERED

BEARING RACE
INSTALLER B

07MAF-SP0012A

b. Next install the inboard bearing outer race.

TAPERED

BEARING RACE
INSTALLER A

07MAF-SP0011A

THRUST WASHER

MARK B

MARK B

TAPERED

BEARING RACE

BEARING INSTALLER B
OUTER

07MAF-SP0012A

RACE

3. Install the 79.5 mm thrust shim(s) and bearing outer

race using the special tools as shown.

NOTE: Install the 79.5 mm thrust shim(s) that was

removed.

79.5 mm
THRUST SHIM(S)
(1 or 2 shims)

DIFFERENTIAL
CASE

BEARING DRIVER
ATTACHMENT

07GAD-SD40101

DRIVER

07749-0010000

79.5 mm THRUST SHIM(S)
(1 or 2 shims)

BEARING OUTER RACE

INSTALLER
SHAFT

07MAF-SP0013A

THRUST WASHER

Main Menu

Table of Contents

Differential Assembly

Reassembly (cont'd)

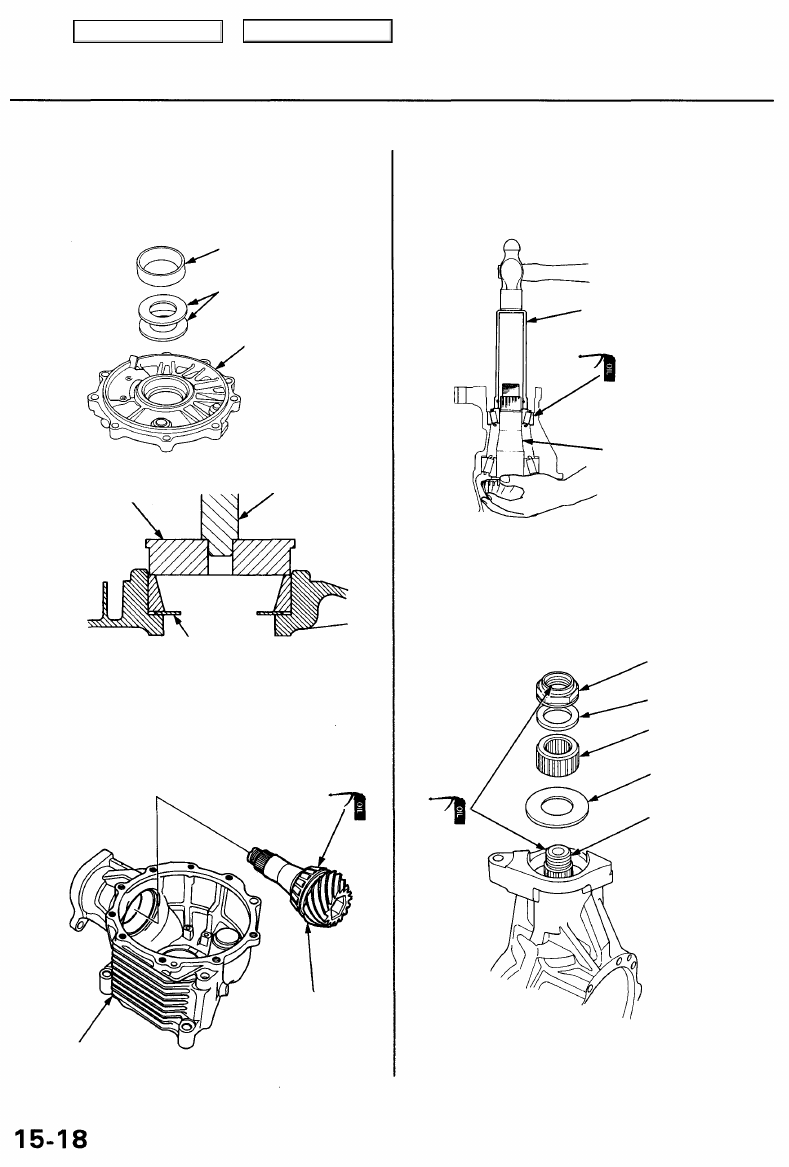

4. Install the 79.5 mm thrust shim(s) and bearing outer

race using the special tools as shown.

NOTE: Install the 79.5 mm thrust shim(s) that was
removed.

BEARING OUTER RACE

79.5 mm THRUST SHIM(S)

(1 or 2 shims)

DIFFERENTIAL
CASE COVER

BEARING DRIVER
ATTACHMENT

07GAD-SD40101

DRIVER

07749-0010000

79.5 mm THRUST SHIM(S)
(1 or 2 shims)

5. Apply lubricant to the tapered roller bearing, then

install the drive pinion into the differential case as

shown.

NOTE: Do not install the pinion spacer and thrust

washers at this time.

DRIVE PINION

DIFFERENTIAL
CASE

6. Apply lubricant to the tapered roller bearing, then

install it using the special tool while holding the drive
pinion as shown.

DRIVER, 40 mm I.D.

07746-0030100

TAPERED ROLLER
BEARING

DRIVE PINION

7. Install the large thrust washer, pinion hub, small

thrust washer, and a new locknut.

NOTE: Lubricate the locknut and drive pinion threads

with gear oil.

LOCKNUT

THRUST WASHER

PINION HUB

THRUST WASHER

DRIVE PINION

Main Menu

Table of Contents

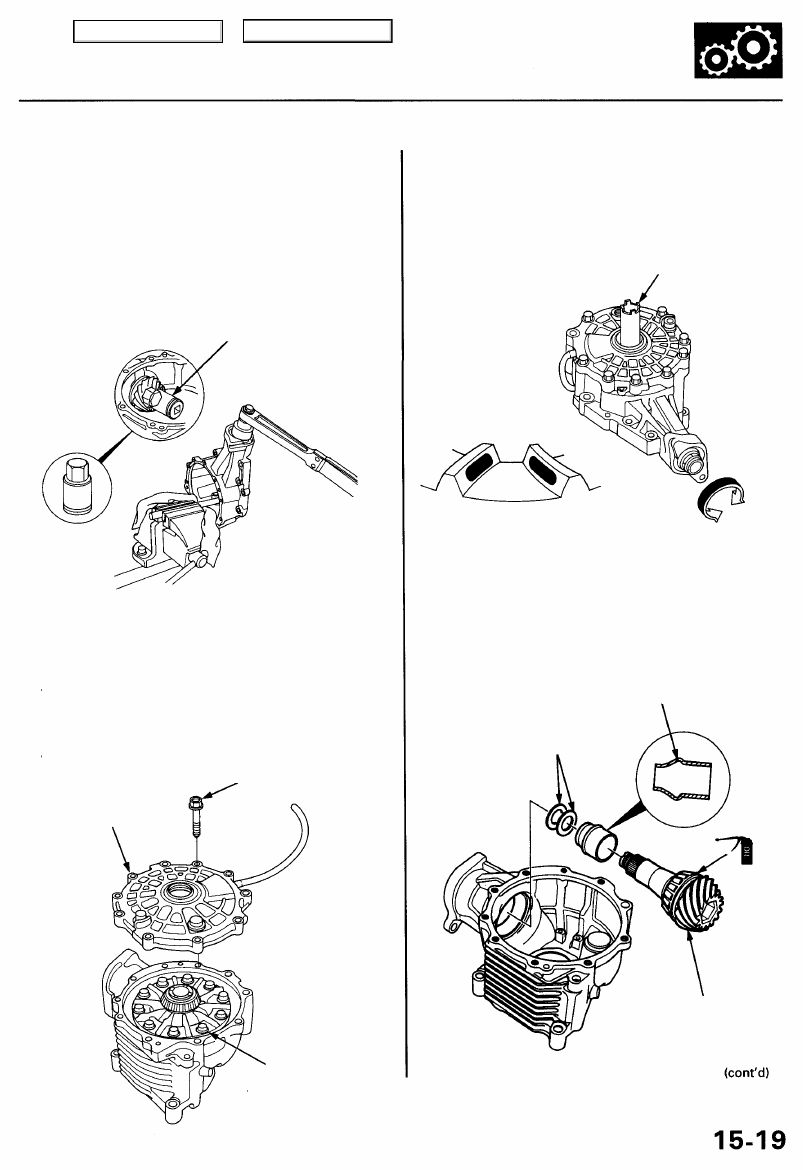

8. Hold the drive pinion with a 1 1/4" (32 mm) hex bit

and socket as shown, then carefully tighten the pin-
ion locknut until there is no play in the pinion shaft.

Torque: 20 N-m (2.0 kgf-m, 14 Ibf-ft)

CAUTION: To avoid damaging the tapered roller
bearing, do not overtighten the locknut.

1 1/4" (32 mm) HEX BIT and SOCKET
(Commercially available)

DIFFERENTIAL
CARRIER

12. Install the special tool as shown, then rotate the

drive pinion in both directions so that the ring gear
rotate one full turn in both directions. During this
operation resistance should be applied to the ring
gear.

LOCKNUT SOCKET,

36 x 41 mm

07HAA-SF10100

CORRECT TOOTH CONTACT

13. Remove the differential case cover, and check the

tooth contact pattern (heel and toe). Adjust the ring
gear tooth contact as needed (see page

15-25

).

14. After adjusting the ring gear tooth contact, remove

the drive pinion, then install a new pinion spacer

and thrust washers on the drive pinion.

PINION SPACER

THRUST WASHERS

DRIVE PINION

9. Clean the ring gear teeth, then paint them lightly and

evenly with Prussian Blue (on both sides of each
tooth).

10. Apply lubricant to the tapered roller bearings, install

the differential carrier into the differential case, then

install the differential case cover.

11. Install the bolts and tighten in a crisscross pattern in

several steps. 10 x 1.25 mm

44 N-m (4.5 kgf-m, 33 Ibf-ft)

DIFFERENTIAL
CASE COVER
