Acura RL (1996-2004 year). Manual - part 445

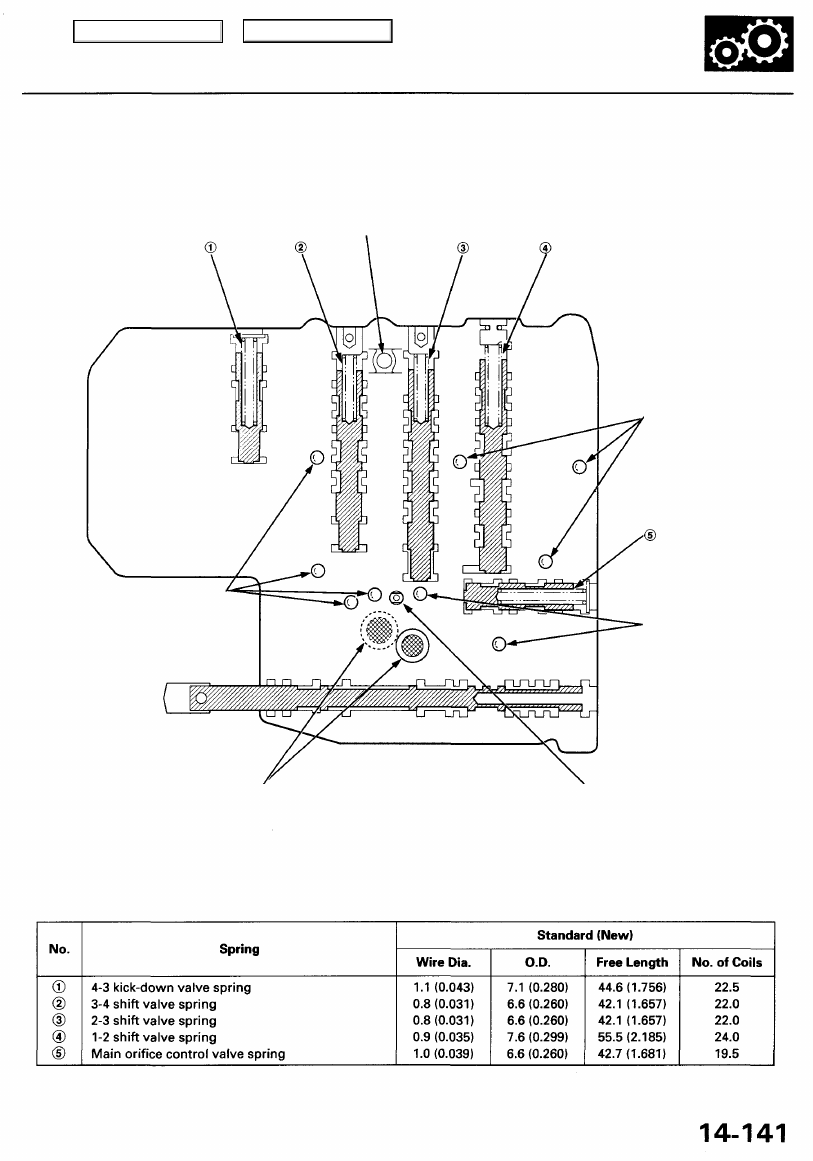

NOTE: Do not position the check ball
in this hollow.

CHECK BALLS

CHECK BALLS

FILTERS

CHOKE

SPRING SPECIFICATIONS

Unit: mm (in)

CHECK BALLS

Main Menu

Table of Contents

Regulator Valve Body

Disassembly/Inspection/Reassembly

NOTE:
• Clean all parts thoroughly in solvent or carburetor cleaner, and dry them with compressed air.
• Blow out all passages.
• Replace the valve body as an assembly if any parts are worn or damaged.
• Check all valves for free movement. If any fall to slide freely, see Valve Body Repair on page

 14-136

.

1. Hold the regulator spring cap in place while removing the stop bolt. The regulator spring cap is spring loaded. Once the

stop bolt is removed, release the spring cap slowly so it does not pop out.

2. Reassembly is the reverse of disassembly.

NOTE:
• Coat all parts with ATP during assembly.
• Align the hole in the regulator spring cap with the hole in the valve body, then press the spring cap into the body

and tighten the stop bolt.

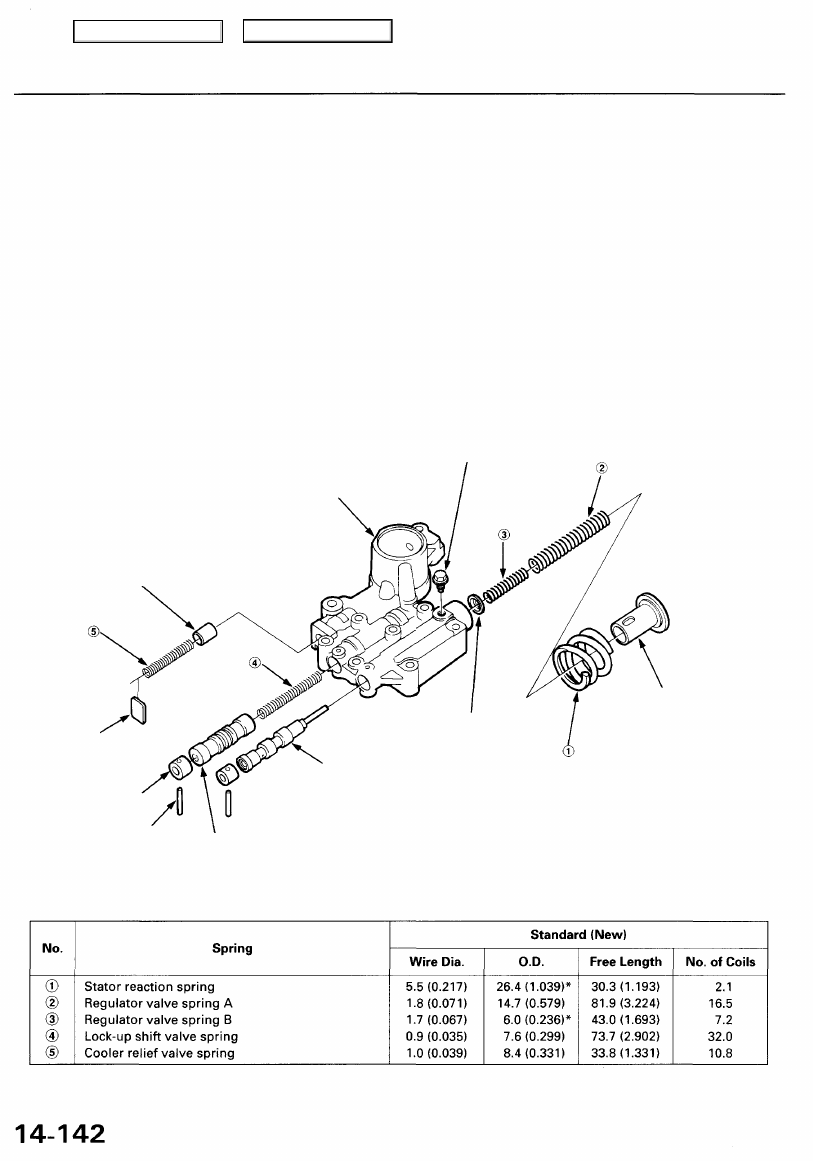

REGULATOR
VALVE BODY
Inspect for wear, scratches,
and scoring.

STOP BOLT

6 x 1.0 mm

12 N-m (1.2 kgf-m, 8.7 Ibf-ft)

COOLER RELIEF
VALVE

SPRING
SEAT

REGULATOR
SPRING CAP

VALVE CAP

LOCK-UP SHIFT VALVE

SPRING SPECIFICATIONS

Unit: mm (in)

*: Inside Diameter

REGULATOR
VALV E

REGULATO R
SPRING SEAT

ROLLER

Main Menu

Table of Contents

Accumulator Body

Disassembly/Inspection/Reassembly

NOTE:
• Clean all parts thoroughly in solvent or carburetor cleaner, and dry them with compressed air.
• Blow out all passages.
• Check all pistons for free movement. If any fail to slide freely, see Valve Body Repair on page

14-136

.

• Coat all parts with ATP during assembly.
• The 3rd accumulator and the 4th accumulator use the same size piston. The 3rd accumulator piston has the spring (3rd

accumulator spring C) at its bottom.

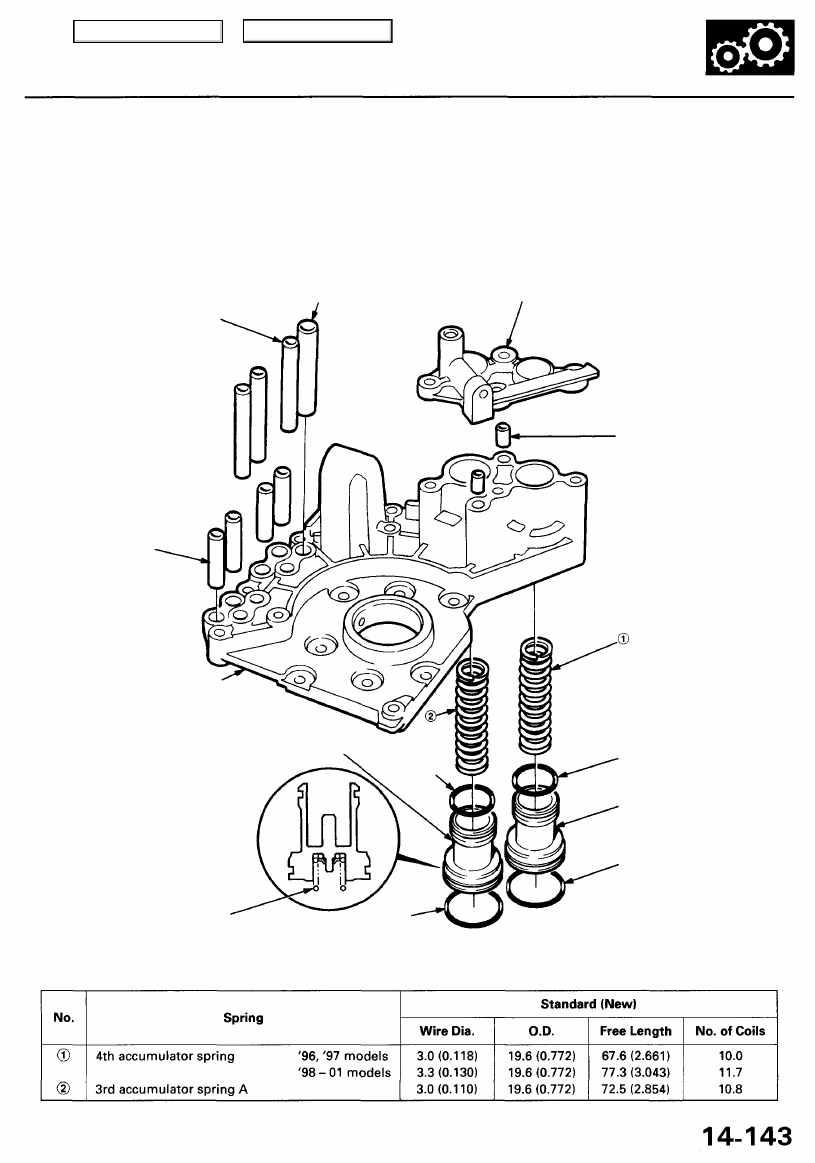

ATP FEED PIPE

8 x 57.5 mm
3 pcs.

ATP FEED PIPE 10 x 60 mm

ACCUMULATOR COVER

ATF FEED PIPE

8 x 40 mm
4 pcs.

ACCUMULATOR BODY

Inspect for wear, scratches,
and scoring.

3RD ACCUMULATOR PISTON
With spring (3rd accumulator spring)
at the bottom of the piston

DOWEL PIN

O-RING
Replace.

4TH ACCUMULATOR
PISTON
Without spring

O-RING

Replace.

3RD ACCUMULATOR
SPRING B

O-RING

Replace.

SPRING SPECIFICATIONS

Unit: mm (in)

O-RING
Replace.

Main Menu

Table of Contents

ATP Pump Body

Disassembly/Inspection/Reassembly

NOTE:

Clean all parts thoroughly in solvent or carburetor cleaner, and dry them with compressed air.
Blow out all passages.
Replace the valve body as an assembly if any parts are worn or damaged.
Check all valves for free movement. If any fail to slide freely, see Valve Body Repair on page

14-136

.

Coat all parts with ATP during assembly.
Install the filter in the direction shown.

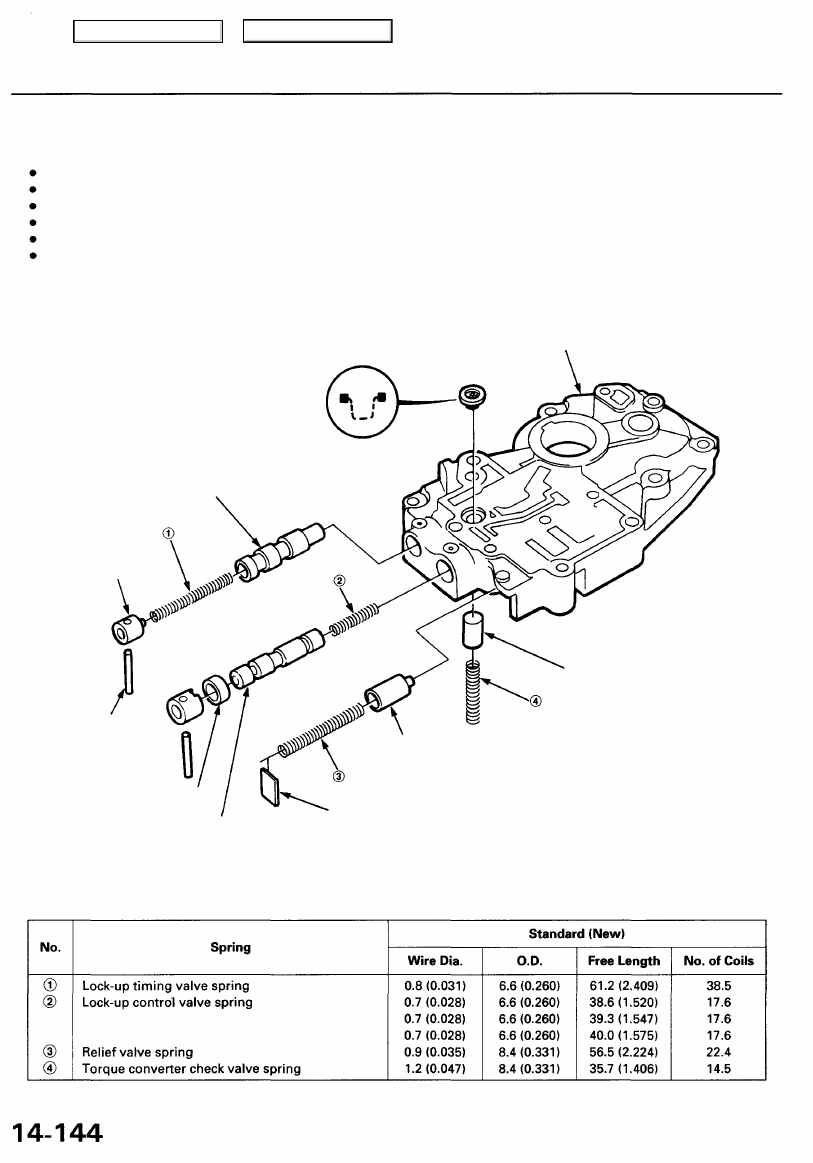

FILTER
Replace.

ATP PUMP BODY

Inspect for wear, scratches,
and scoring.

LOCK-UP TIMING
VALVE

VALVE CAP

ROLLER

TORQUE CONVERTER
CHECK VALVE

SLEEVE

SPRING SEAT

LOCK-UP CONTROL VALVE

SPRING SPECIFICATIONS

Unit: mm (in)

RELIEF VALVE
