Interlock System

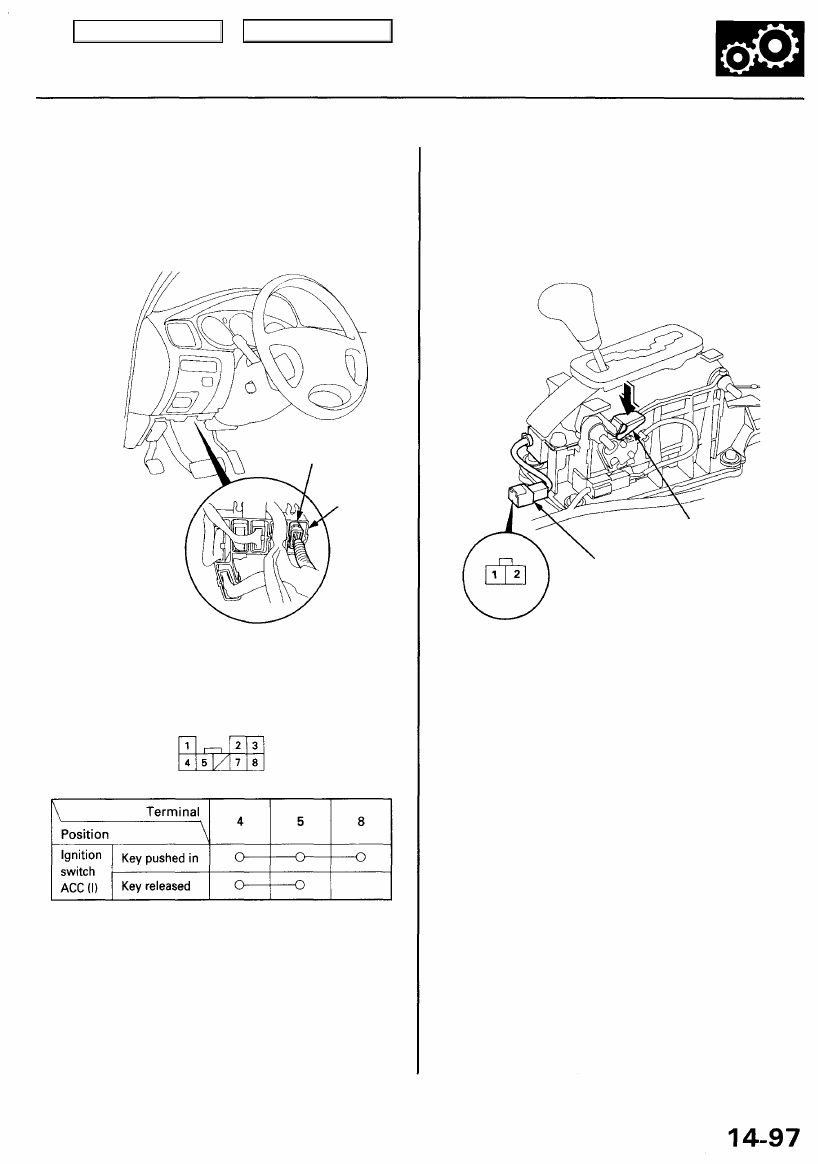

Key Interlock Solenoid Test

1. Remove the dashboard lower cover and knee bol-

ster (see

section 20

).

2. Disconnect the 8P connector from the main wire

harness.

CONNECTOR
HOLDER

3. Check for continuity between the terminals in each

key position according to the table.

Wire side of female terminals

4. Check that the key cannot be removed with power and

ground connected to the No. 4 and No. 8 terminals.

• If the key cannot be removed, the key interlock sole-

noid is OK.

• If the key can be removed, replace the steering

lock assembly (the interlock solenoid is not avail-
able separately).

Shift Lock Solenoid Test

1. Remove the center console (see

section 20

).

2. Disconnect the shift lock solenoid 2P connector.

RELEASE LEVER

SHIR LOCK SOLENOID
2P CONNECTOR

Wire side of
female terminals

3. Connect battery power to the No. 1 terminal (+) and

to the No. 2 terminal (-) of the solenoid momentarily.

NOTE:
• Do not connect power to the No. 2 (-) terminal

(reverse polarity) or you will damage the diode
inside the solenoid.

• Make sure there is clearance between the stop

pin and base bracket when the solenoid is ON
and OFF.

4. Check that the shift lock releases when the release

lever is pushed, and that it locks when the lever is
released.

5. If the solenoid does not work, replace it.

IGNITION SWITCH 8P CONNECTOR

8P

CONNECTOR

Main Menu

Table of Contents

Interlock System

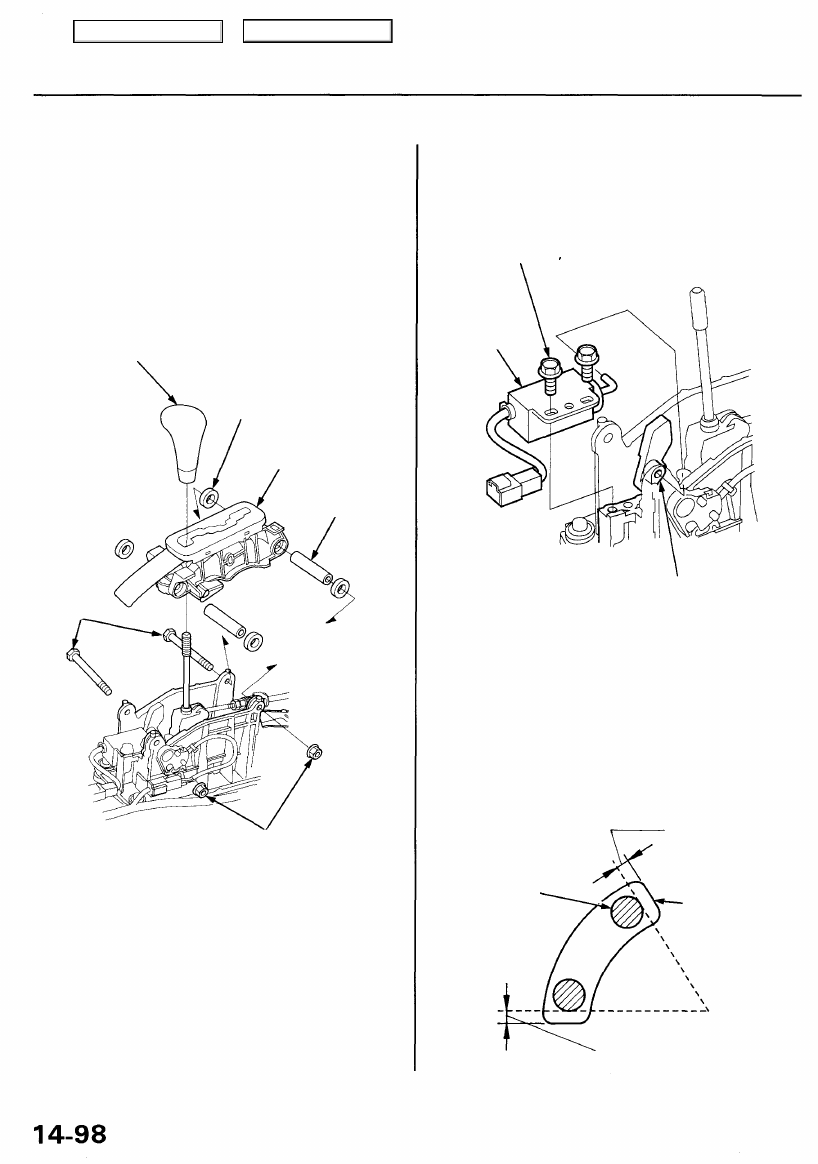

Shift Lock Solenoid Replacement

1. Remove the center console and shift lever knob (see

section 20

).

2. Disconnect the connectors from the shift lock sole-

noid and park pin switch.

3. Remove the two locknuts and through bolts, then

remove the A/T gear position panel.

SHIFT LEVER
KNOB

RUBBER GROMMET

A/T GEAR POSITION
PANEL

COLLAR

THROUGH
BOLTS

LOCKNUTS

6 x 1.0 mm

8 N-m (0.8 kgf-m,
6 Ibf-ft)

4. Remove the two mounting bolts, then remove the

shift lock solenoid.

6 x 1.0 mm

8 N-m (0.8 kgf-m
6 Ibf-ft)

SHIFT LOCK
SOLENOID

SHIFT LOCK
STOP

5. Install the shift lock solenoid in the reverse order of

removal.

NOTE: Make sure there is clearance between the
stop pin and base bracket when the solenoid is ON

and OFF.

SOLENOID

ON

STOP PIN

SOLENOID

OFF

CLEARANCE

BASE BRACKET

CLEARANCE

Main Menu

Table of Contents

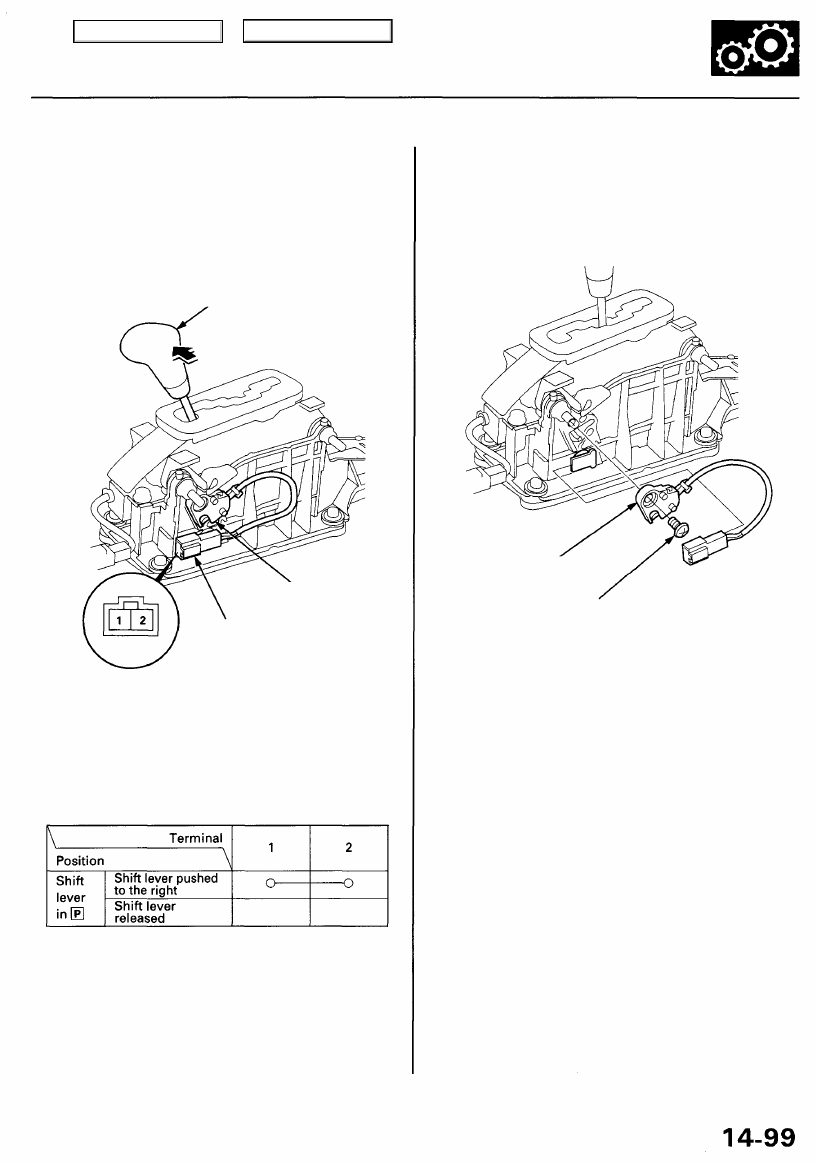

Park Pin Switch Test/Replacement

1. Remove the center console (see

section 20

).

2. Disconnect the park pin switch 2P connector.

SHIFT LEVER

Push the shift lever to the right
in the direction shown.

PARK PIN
SWITCH

PARK PIN

SWITCH 2P
CONNECTOR

Terminal side of

male terminals

3. Check for continuity between the terminals in each

switch lever position according to the table.

4. If necessary, replace the park pin switch.

5. Remove the screw, then remove the park pin switch

from the base bracket.

PARK PIN
SWITCH

SCREW

5 x 0.8 mm

4 N-m (0.4 kgf-m, 3 Ibf-ft)

Main Menu

Table of Contents

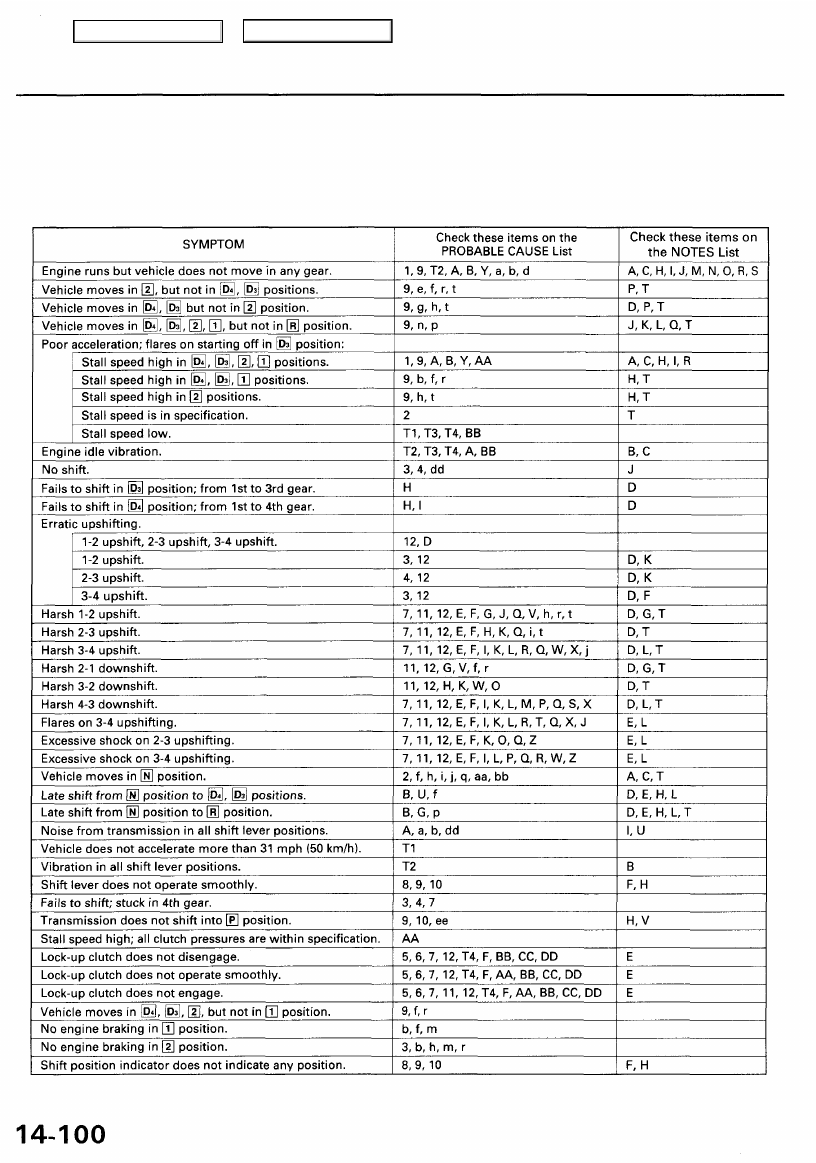

Symptom-to-Component Chart

Hydraulic System

Before troubleshooting a problem in the hydraulic system, check the self-diagnosis indicator light indication. If the light
indicates a trouble code, perform the electrical troubleshooting according to the Electrical System Symptom-to-

Component Chart. If the indicator light does not indicate a trouble code and a failure is not found during electrical trou-
bleshooting, perform hydraulic troubleshooting using the chart.
