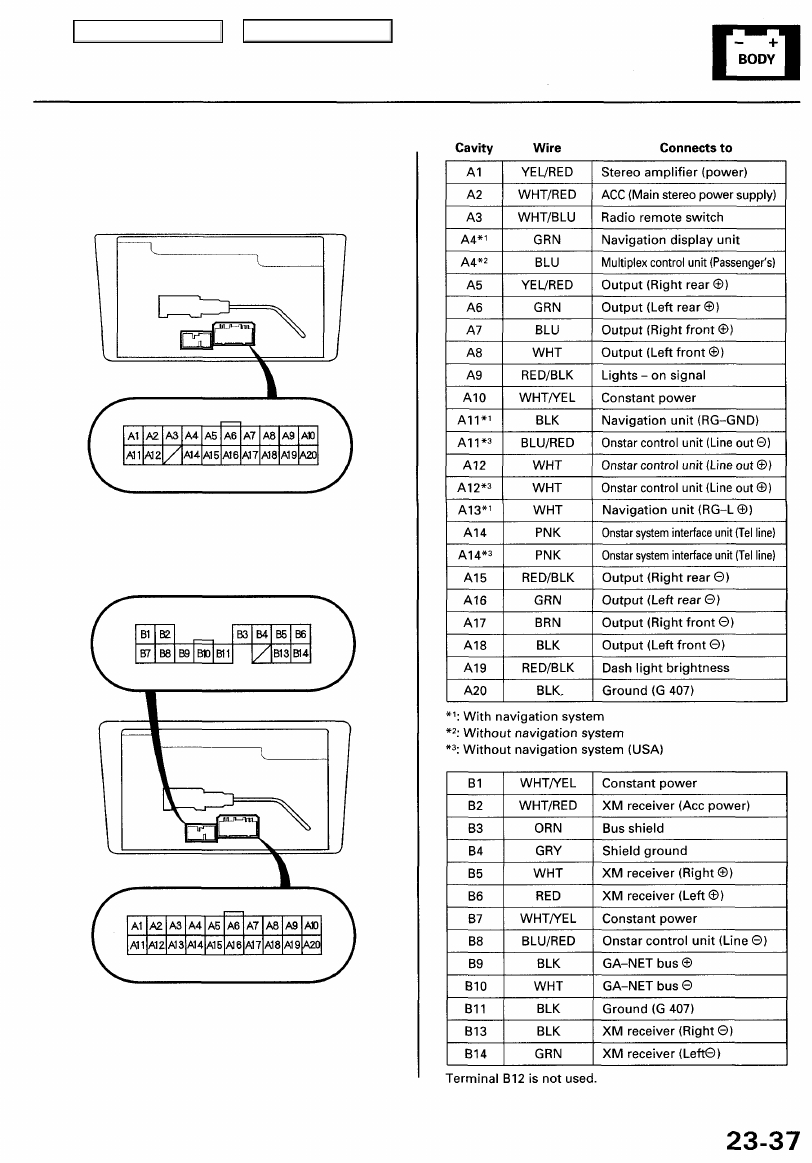

Audio Unit Terminals

'04 Model Without Navigation System

'04 Model With Navigation System

Main Menu

Table of Contents

Audio System

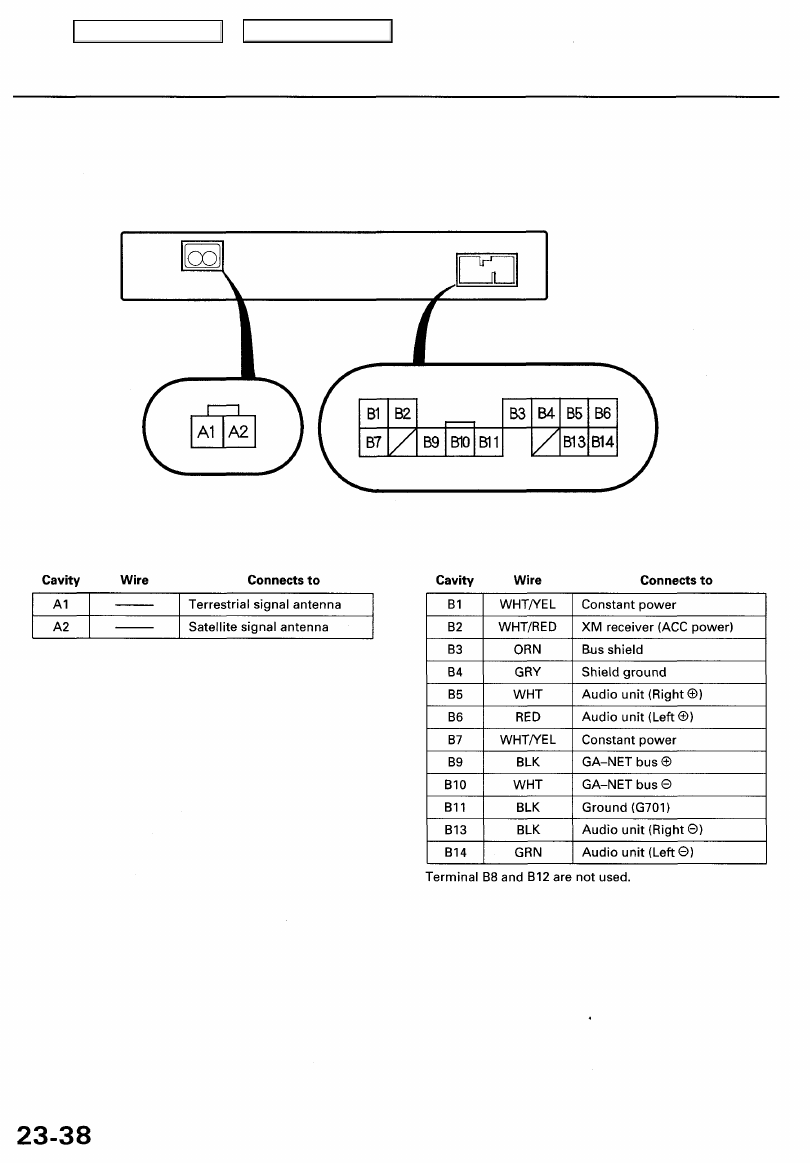

XM Receiver Terminals

'03 Model With Navigation System

Main Menu

Table of Contents

Audio System

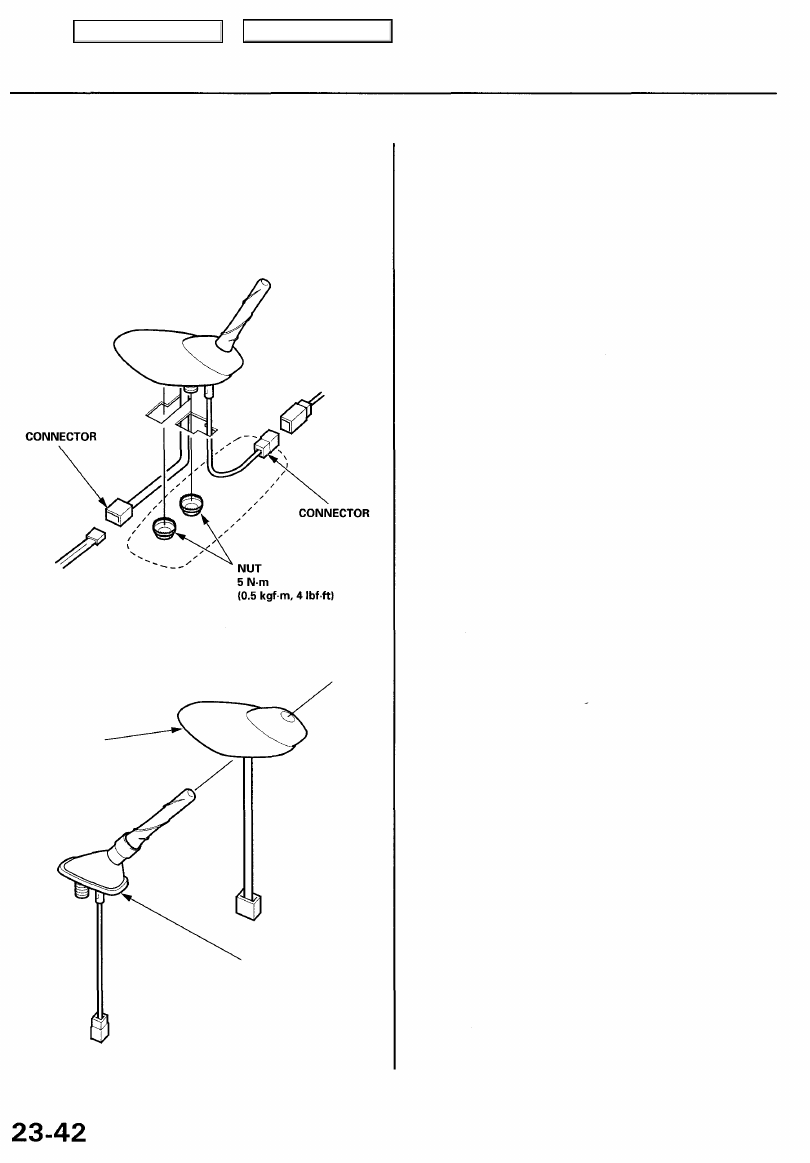

XM Antenna Replacement

1. Remove the rear ceiling light.

2. Disconnect the connectors from the XM antenna

and the cellular phone antenna.

3. Remove the nuts from the XM antenna and the cel-

lular phone antenna.

4. Remove the XM antenna and the cellular phone

antenna.

5. Remove from the phone antenna from the XM

antenna.

XM ANTENNA

CELLULAR PHONE
ANTENNA

Main Menu

Table of Contents

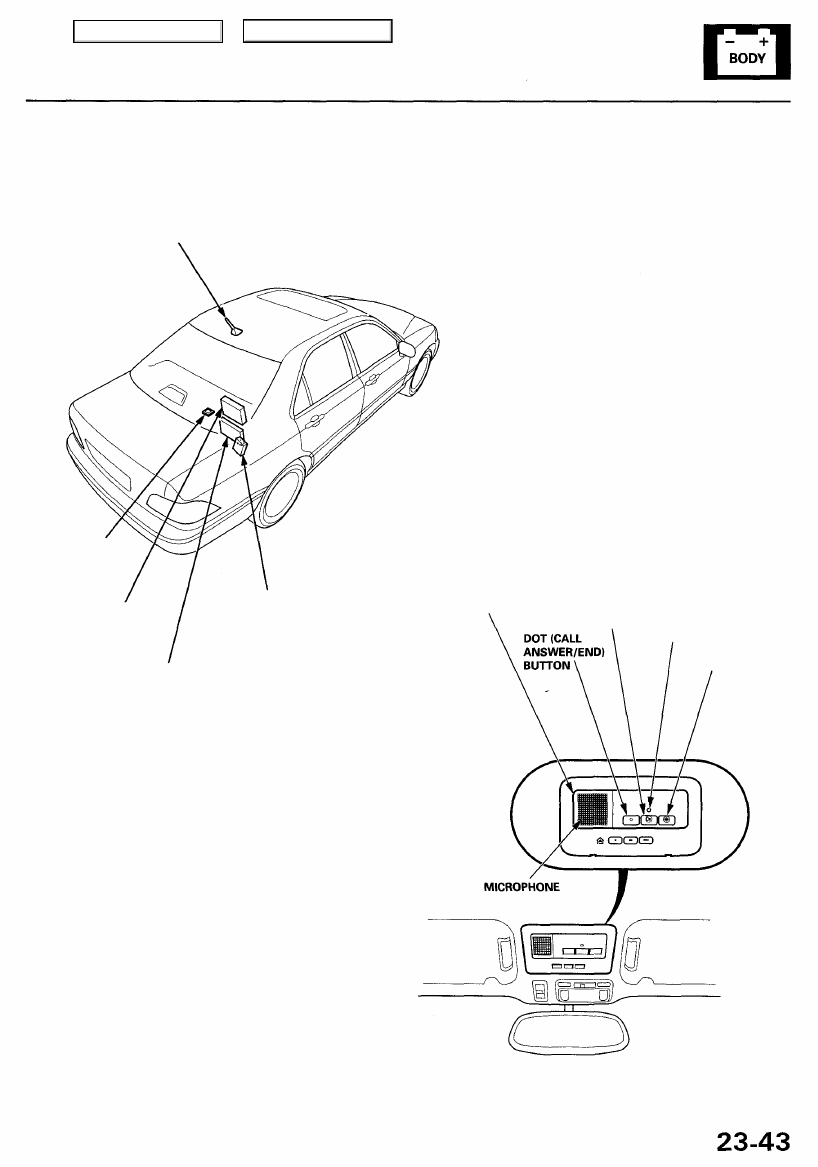

OnStar System

Component Location Index

'04 Model

CELLULAR PHONE ANTENNA
Replacement, page

 23-49

ONSTAR SYSTEM
GPS ANTENNA

ONSTAR CONTROL UNIT
Input Test, '02 3.5RL service

manual supplement, P/N

61SZ306, page

 23-59

.

ONSTAR SYSTEM INTERFACE
UNIT
Input Test, page

 23-46

ONSTAR BUTTONS and
MICROPHONE/HOMELINK BUTTONS

Input Test, page

 23-48

ONSTAR BUTTON

ONSTAR SYSTEM RADIO

FREQUENCY MODULATOR
UNIT
Input Test, '02 3.5RL service manual supplement,
P/N 61SZ306, page

 23-64

ONSTAR INDICATOR

EMERGENCY BUTTON
