Electrical Troubleshooting

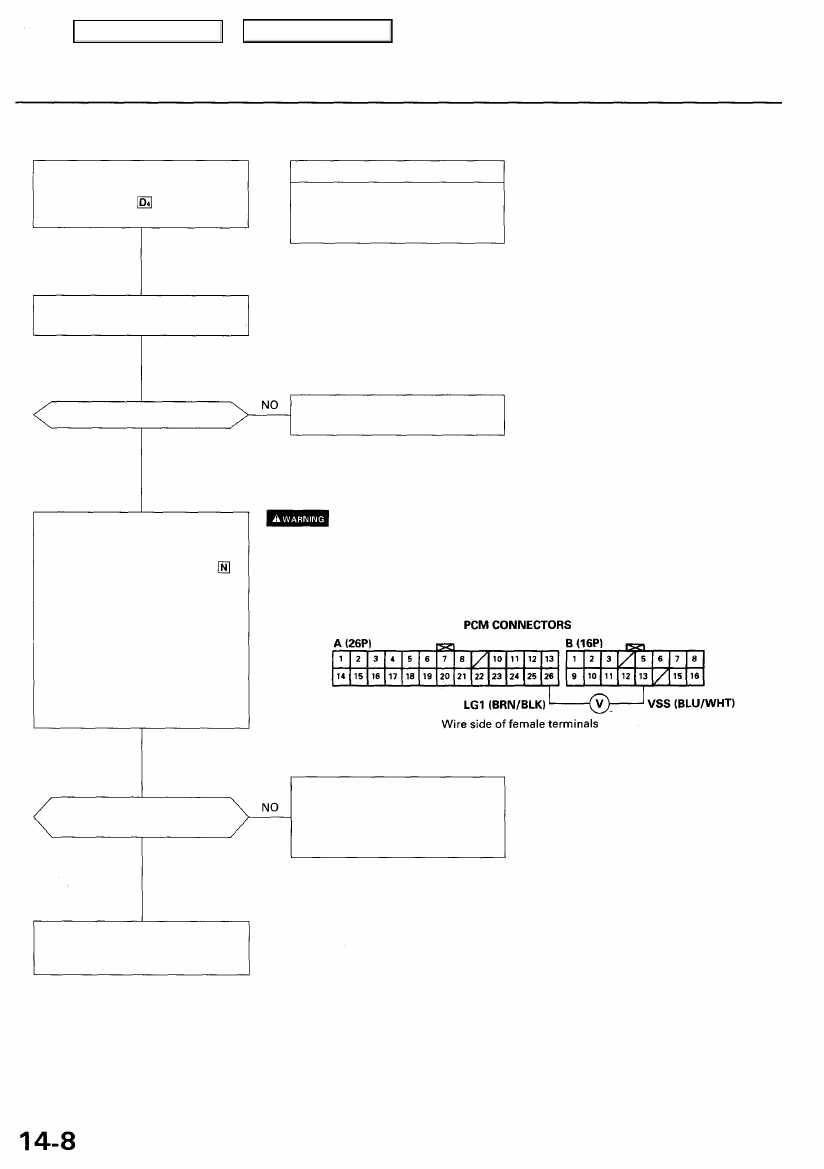

Troubleshooting Flowchart — Vehicle Speed Sensor (VSS)

• OBD II Scan Tool indicates Code

P0501.

• Self-diagnosis indicator light

blinks four times.

Possible Cause

• Disconnected vehicle speed

sensor (VSS) connector

• Short or open in VSS wire
• Faulty VSS

Check that the speedometer oper-
ates correctly.

Does the speedometer operate?

Refer to

section 23

 for vehicle

speed sensor (VSS) test.

YES

• Make sure lifts, jacks and safety stands are placed properly (see

section 1

).

• Set the parking brake securely, and block the rear wheels.
• Jack up the front of the vehicle, and support it with safety stands.

Does O V and approx. 5 V or more
appear alternately?

YES

Check for open in the wire
between the B13 terminal and

the vehicle speed sensor (VSS). If
wire is OK, check the VSS (see

section 23

).

Check for loose PCM connectors.
If necessary, substitute a known-

good PCM and recheck.

Check the VSS Voltage:

1. Turn the ignition switch OFF.

2. Raise the vehicle.
3. Shift the transmission to

position.

4. Disconnect the A (26P) and B

(16P) connectors from the
PCM.

5. Turn the ignition switch ON (II).
6. Rotate the front wheel and

check for the voltage between
the B13 and A26 terminals.

NOTE: Block the other wheel

so it does not turn or you will
get incorrect test results.

Main Menu

Table of Contents

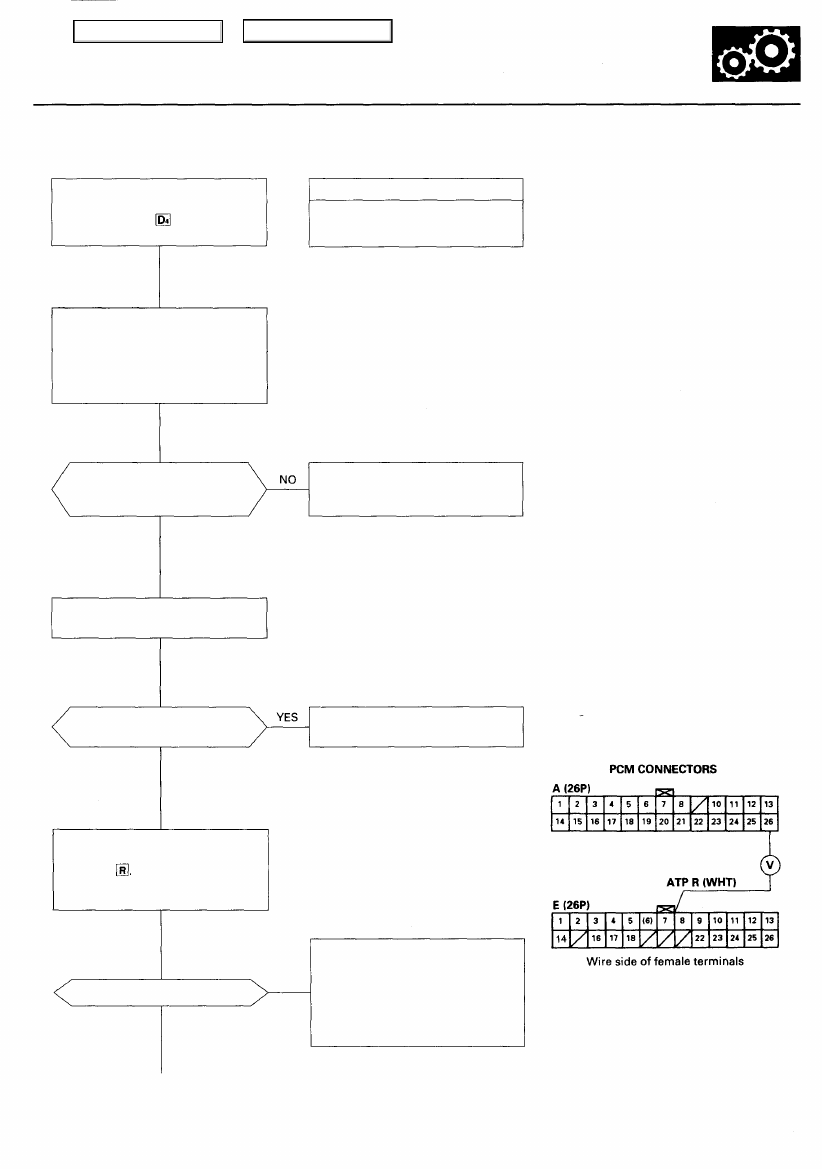

Troubleshooting Flowchart — Transmission Range (A/T Gear Position)

Switch (Short)

• OBD II Scan Tool indicates Code

P0705.

• Self-diagnosis indicator light

blinks five times.

Possible Cause

• Short in transmission range

switch wire

• Faulty transmission range switch

NOTE: Code P0705 (5-2) is caused when

the PCM receives two gear position

inputs at the same time.

Observe the A/T Gear Position
Indicator:

1. Turn the ignition switch ON (II).

2. Observe the A/T gear position

indicator, and shift each posi-

tion separately.

Does any indicator stay on

when the shift lever is not in
that position?

The system is OK at this time.

Check the wire harness for dam-
age.

YES

Disconnect the transmission
range switch connector.

Do all gear position indica-

tors go out?

Replace the transmission range
switch.

NO

Measure ATP R Voltage:

1. Shift to all positions other

than

2. Measure the voltage between

the E7 and A26 terminals.

LG1 (BRN/BLK)

Is there approx. 10V?

NO

YES

To page

 14-10

Check for short in the wire
between the E7 terminal and the
transmission range switch or A/T
gear position indicator. If wire is
OK, check for loose PCM connec-
tors. If necessary, substitute a

known-good PCM and recheck.

(cont'd)

14-9

Main Menu

Table of Contents

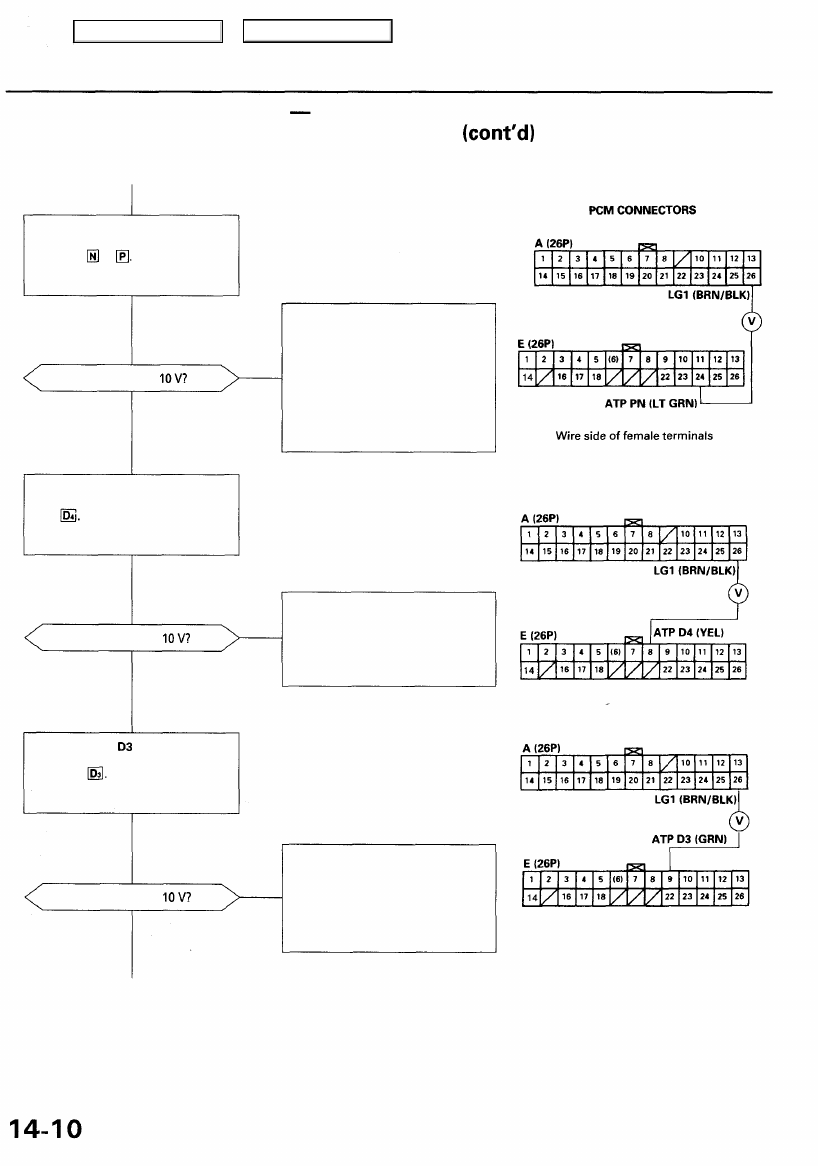

Electrical Troubleshooting

Troubleshooting Flowchart Transmission Range (A/T Gear Position)

Switch (Short)

From page

14-9

Is there approx.

NO

YES

Measure ATP D4 Voltage:

1. Shift to all positions other than

2. Measure the voltage between

the E8 and A26 terminals.

Is there approx.

NO

YES

Measure ATP

 Voltage:

1. Shift to all positions other

than

2. Measure the voltage between

the E9 and A26 terminals.

Is there approx.

NO

YES

To page

14-11

Check for short in the wire
between the E24 terminal and the
A/T gear position indicator, or a
short in the wires between the
A/T gear position indicator and
the transmission range switch. If
wires are OK, check for loose PCM
connectors. If necessary, substi-
tute a known-good PCM and
recheck.

Check for short in the wire
between the E8 terminal and the
transmission range switch. If wire
is OK, check for loose PCM con-
nectors. If necessary, substitute
a known-good PCM and recheck.

Check for short in the wire
between the E9 terminal and the

transmission range switch or A/T

gear position indicator. If wire is
OK, check for loose PCM connec-
tors. If necessary, substitute a
known-good PCM and recheck.

Measure ATP PN Voltage:

1. Shift to all positions other

than or

2. Measure the voltage between

the E24 and A26 terminals.

Main Menu

Table of Contents

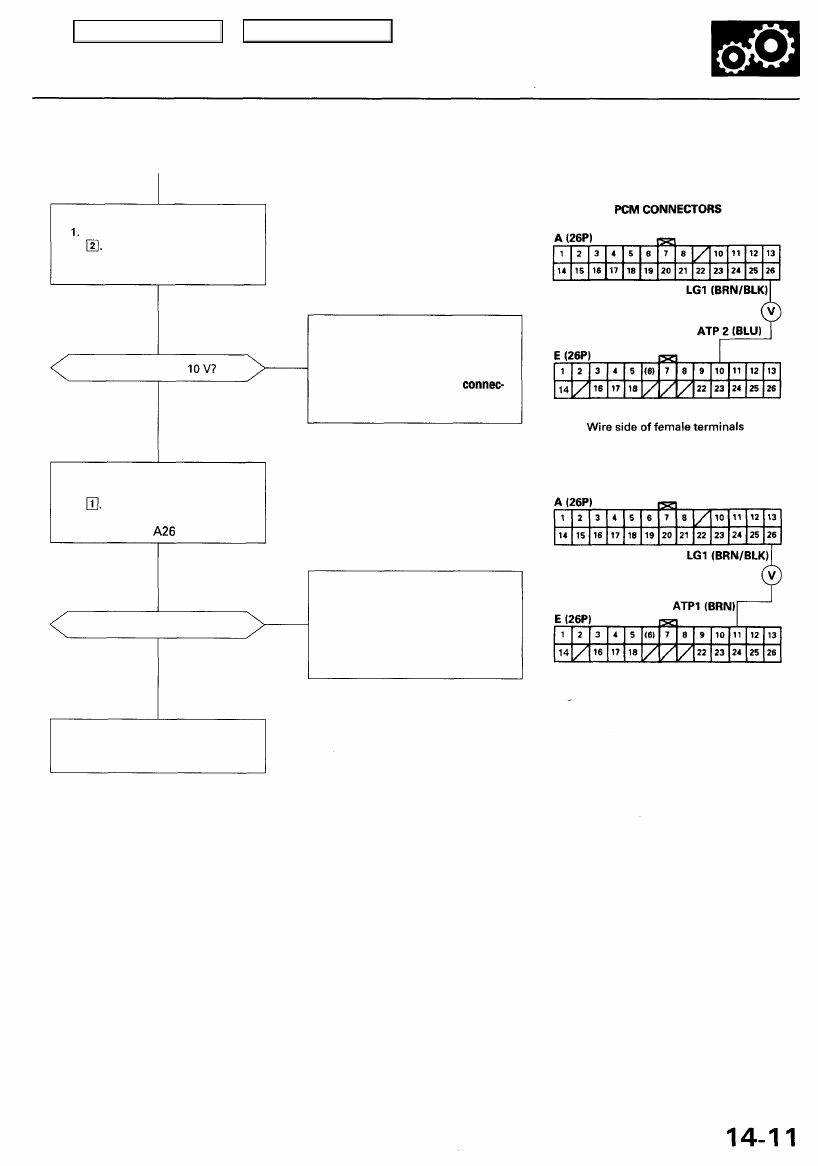

From page

14-10

Measure ATP 2 Voltage:

 Shift to all positions other than

2. Measure the voltage between

the E10 and A26 terminals.

Is there approx.

NO

YES

Measure ATP 1 Voltage:

1. Shift to all positions other than

2. Measure the voltage between

the E11 and

 terminals.

Is there approx. 10 V?

NO

YES

Check for loose PCM connectors.
If necessary, substitute a known-
good PCM and recheck.

Check for short in the wire
between the E10 terminal and the
transmission range switch or A/T
gear position indicator. If wire is
OK, check for loose PCM
tors. If necessary, substitute a
known-good PCM and recheck.

Check for short in the wire
between the E11 terminal and the
transmission range switch or A/T
gear position indicator. If wire is
OK, check for loose PCM connec-
tors. If necessary, substitute a

known-good PCM and recheck.
