PGM-FI System

Barometric Pressure (Baro) Sensor

The HDS or the scan tool indicates Diagnostic Trouble Code (DTC) P2227: A range/performance problem in the

Barometric Pressure (BARO) Sensor circuit.

Is DTC P2227 indicated?

Intermittent failure, system is OK
at this time.

YES

Substitute a known-good PCM
and recheck. If symptom/indica-
tion goes away, replace the origi-

nal PCM.

Problem verification:
1. Do the PCM reset procedure.
2. Connect the SCS service con-

nector.

3. Start the engine. Hold the

engine at 3,000 rpm with no
load (in Park or neutral) until

the radiator fan comes on,
then let it idle.

4. Test-drive with the transmis-

sion in position.

5. Accelerate for five seconds

using wide open throttle.

— The MIL has been reported on.
— DTC P2227 is stored.

Main Menu

Table of Contents

The HDS or the scan tool indicates Diagnostic Trouble Code (DTC) P2228: A low voltage problem in the Baro

sensor circuit.

The HDS or the scan tool indicates Diagnostic Trouble Code (DTC) P2229: A high voltage problem in the Baro

sensor circuit.

The MIL has been reported on.
DTC P2228 or P2229 is stored.

Problem verification:

1. Do the PCM Reset Procedure.

2. Turn the ignition switch ON (II).

Is DTC P2229 indicated?

NO

Is DTC P2228 indicated?

YES

Substitute a known-good PCM
and recheck. If symptom/indica-
tion goes away, replace the origi-
nal PCM.

Substitute a known-good PCM
and recheck. If symptom/indica-
tion goes away, replace the origi-

nal PCM.

Intermittent failure, system is OK
at this time.

Main Menu

Table of Contents

PGM-FI System

MIL Circuit Troubleshooting

Turn the ignition switch ON (II)
and watch the Malfunction

Indicator Lamp (MIL).

NOTE:
If this symptom is intermittent, check for the following problems.

• The MIL never comes on after the ignition switch is turned ON (II).

— A loose No. 6 ECU (PCM) (20 A) fuse in the under-dash fuse/relay box
— A loose No. 22 FUEL PUMP (20 A) fuse in the under-dash fuse/relay box
— An intermittent short in the wire between the PCM (A7) and the gauge assembly
— An intermittent short in the wire between the PCM (D10) and the MAP sensor
— An intermittent short in the wire between the PCM (D21) and the TP sensor, EGR

valve position sensor, fuel tank pressure sensor, TCS control valve angle sensor

— A loose No. 25 IG COIL (30 A) fuse in the under-dash fuse/relay box
— PGM-FI main relay

• The MIL stays on or comes on after 2 seconds with the ignition switch turned ON (II).

— An intermittent short in the wire between the PCM (C5) and the service check con-

nector, data link connector

— An intermittent open in the wire between the PCM (D22) and the service check connec-

tor

— An intermittent short in the wire between the PCM (A7) and the gauge assembly.

• See the HDS or the scan tool user's manuals for specific operating instructions.

Does the MIL come on and
stay on?

YES

NO

Check the fuse:

1. Turn the ignition switch OFF.

2. Turn the ignition switch ON (II]

Does the low oil pressure
indicator light come on?

NO

YES

Check the engine starting:
Try to start the engine.

(To page

 11-73

)

Repair short or open in the
wire between gauge relay
and gauge assembly.
Repair short or open in the
wire between METER (15A)
fuse and gauge relay.
Repair short or open in the
wire between NO. 13 METER

(7.5A) fuse and gauge relay.

Test the gauge relay.
Replace METER (ISA) fuse
and/or No.13 METER (7.5A)
fuse.

Does the engine start?

YES

NO

(To page 11-71)

(To page

 11-75

)

Main Menu

Table of Contents

(From page

 11-70

)

Is the fuse OK?

NO

Is the fuse OK?

YES

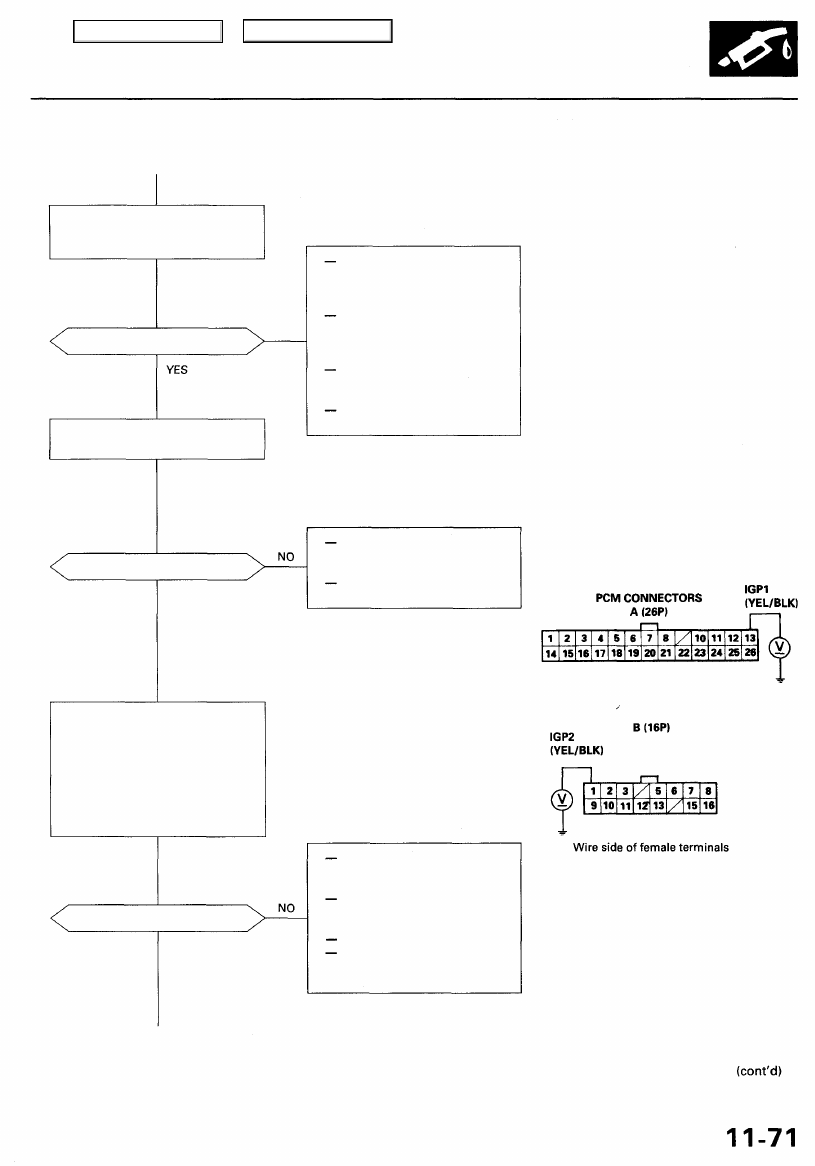

Check for an open in the wires
