Removal

24-192

SRS

Side Curtain Airbag Replacement

A

NOTE: If replacing the side curtain airbag after deployment, refer to Component Replacement/Inspection After
Deployment (see page 24-185) for a complete list of other parts that must also be replaced.

NOTE:

• Review the interior trim replacement procedure before doing repair or service (see page 20-69).
• Removal of the side curtain airbag must be done according to the Precautions and Procedures (see page 24-13).
• The side curtain airbag system consists of the side curtain airbag module, including the roof trim, front grab handle,

all grab handle brackets and shielding protector. After the side curtain airbag has been deployed, replace these parts
(see page 24-185).

1. Do the battery terminal disconnection procedure (see page 22-68), then wait at least 3 minutes before starting

work.

2. Remove the headliner (see page 20-84).

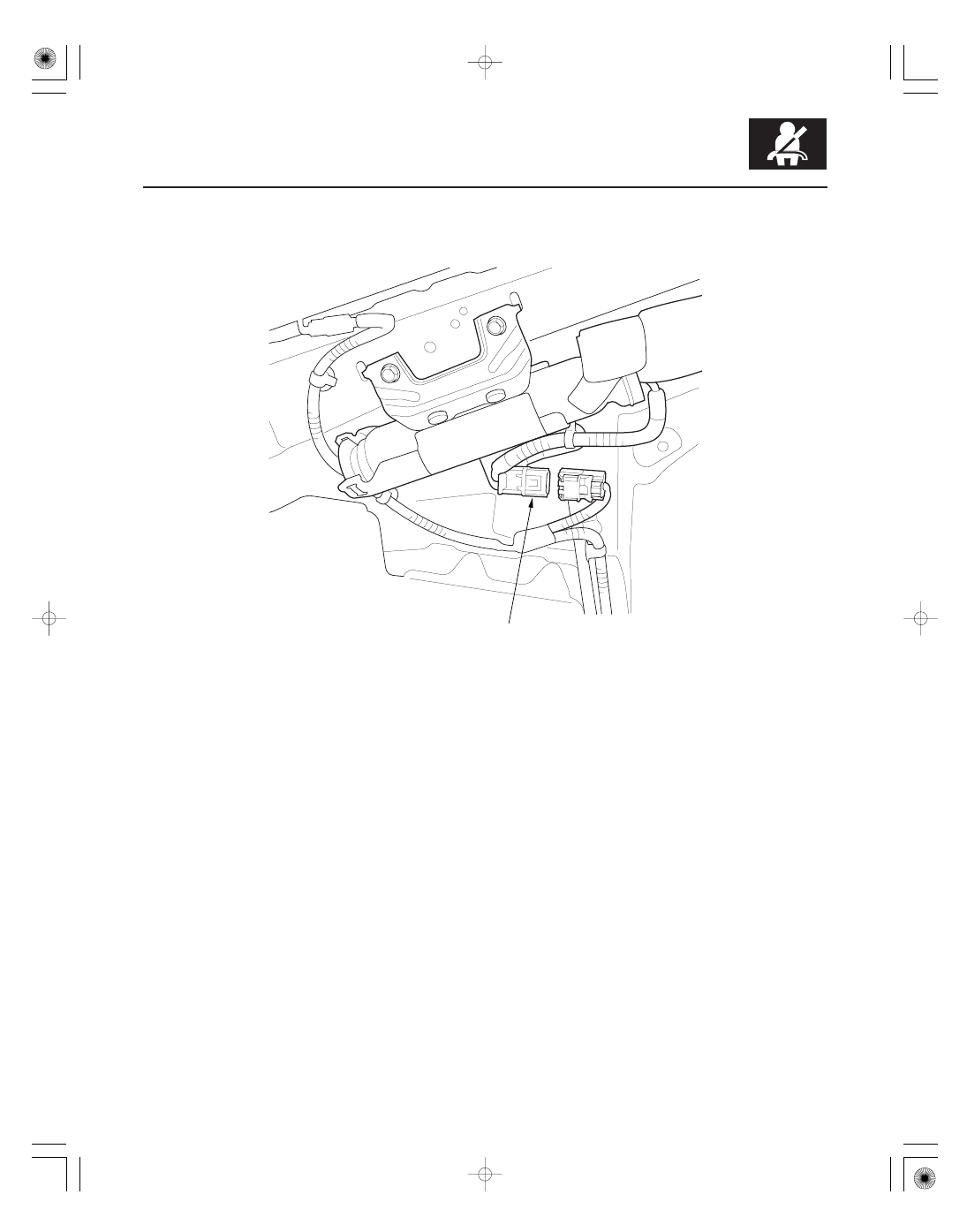

3. Disconnect the side curtain airbag 2P connector (A) from the floor wire harness.

Left side shown; right side is similar.

08/08/21 14:01:56 61SNR030_240_0192

０２

24-193

A

A

A

A

A

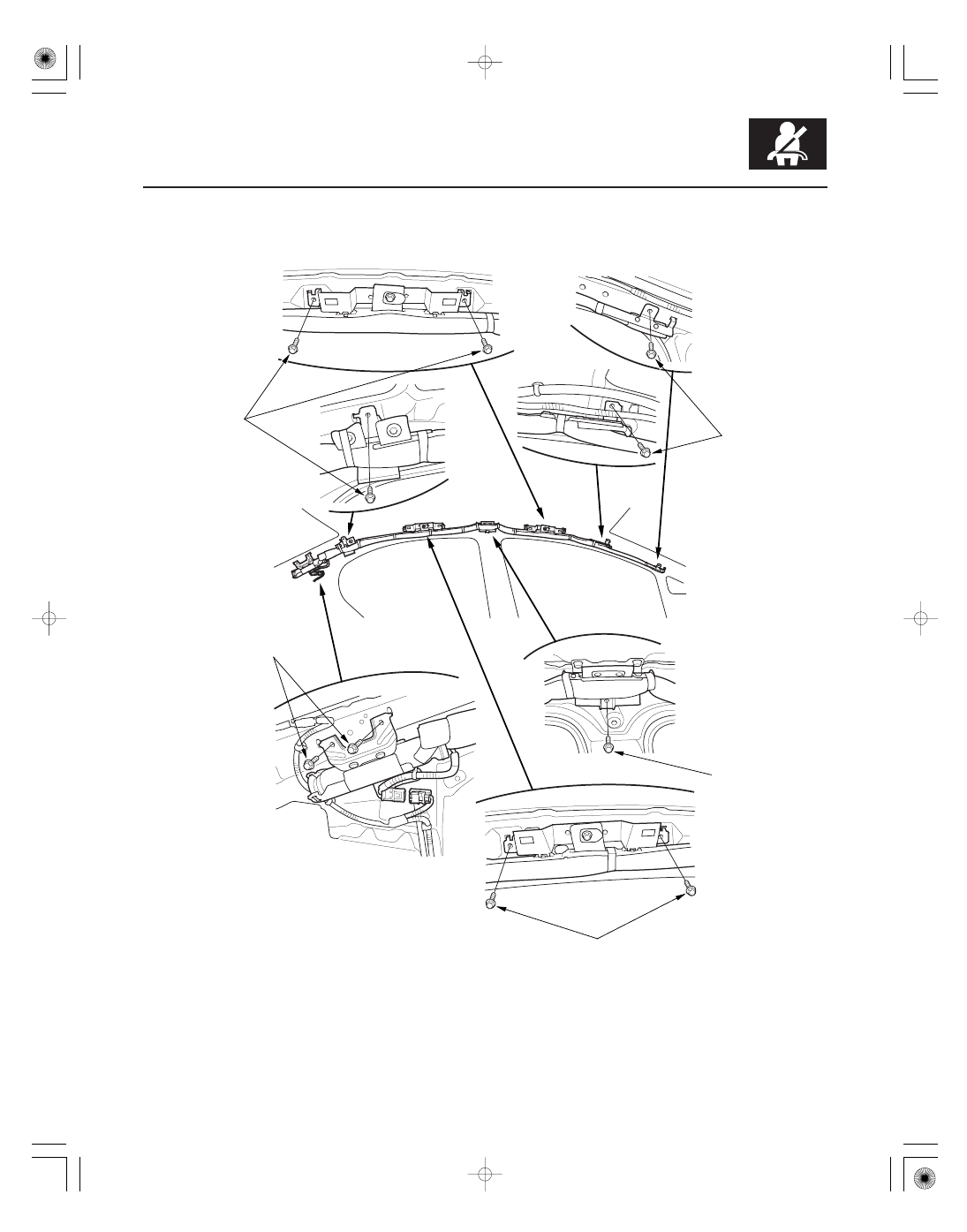

4. Remove the mounting bolts (A) from the bracket.

Left side shown; right side is similar.

08/08/21 14:01:57 61SNR030_240_0193

＊０１

Installation

24-194

SRS

A
6.0 N·m
(0.6 kgf·m, 4.0 lbf·ft)

A
6.0 N·m
(0.6 kgf·m, 4.0 lbf·ft)

A
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

NOTE:

• Installation of the side curtain airbag must be done according to the Precautions and Procedures (see page 24-13).
• If the airbag is frayed, or has only other visible damage, replace it. Do not attempt to repair an airbag.
• When you install the airbag, make sure it is not twisted, and that it is not caught between the inflator bracket by the

bracket bolts.

• Make sure that the side curtain airbag inflator retainer is installed properly. Otherwise the airbag could accidentally

deploy and cause damage or injuries.

• If there is any damage to the side curtain airbag, do not try to repair it. Replace any damaged side curtain airbag.

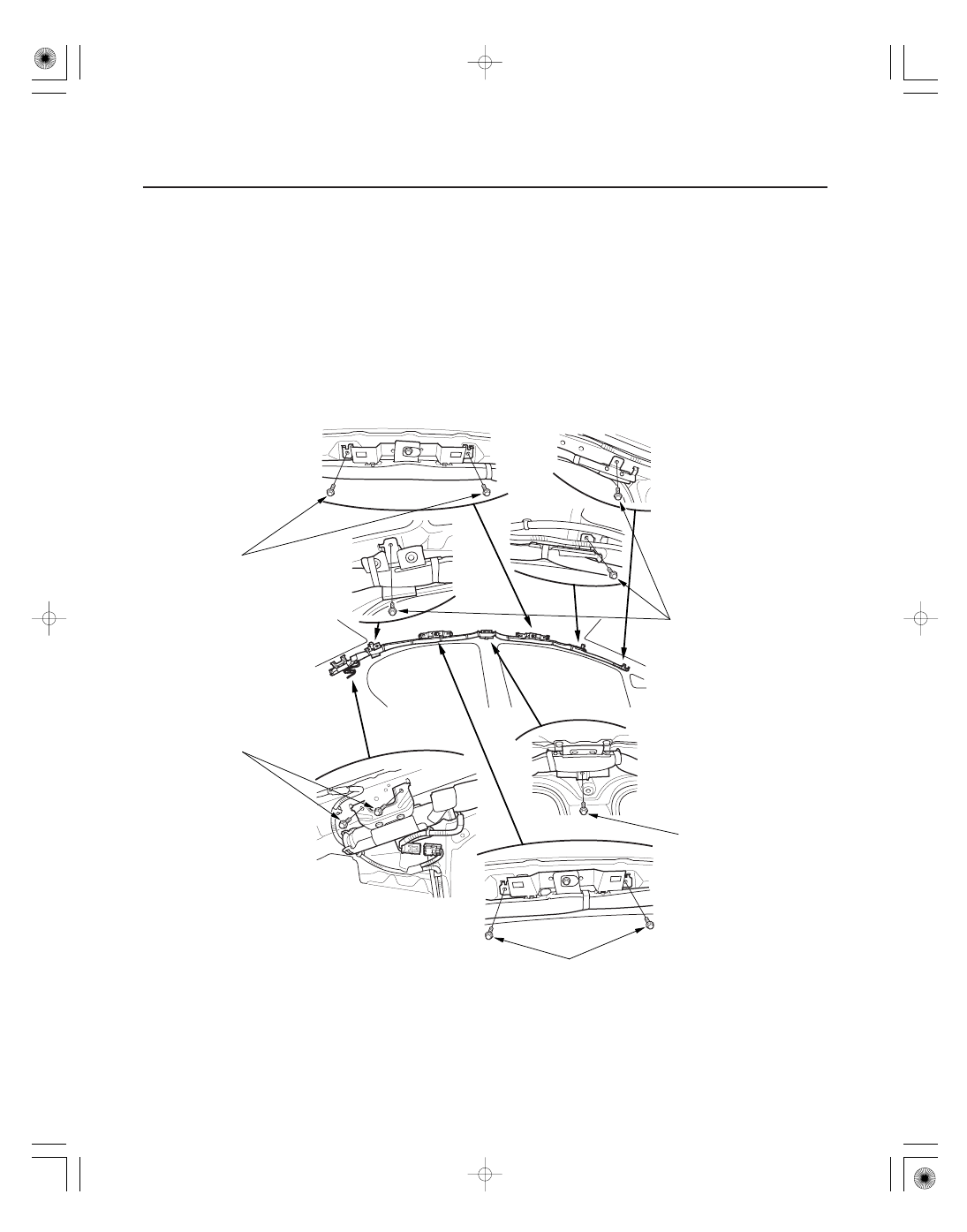

1. Place the side curtain airbag assembly on the side of the roof. Tighten the side curtain airbag mounting bolts (A).

Left side shown; right side is similar.

Replace.

Replace.

Replace.

08/08/21 14:01:57 61SNR030_240_0194

０４

24-195

A

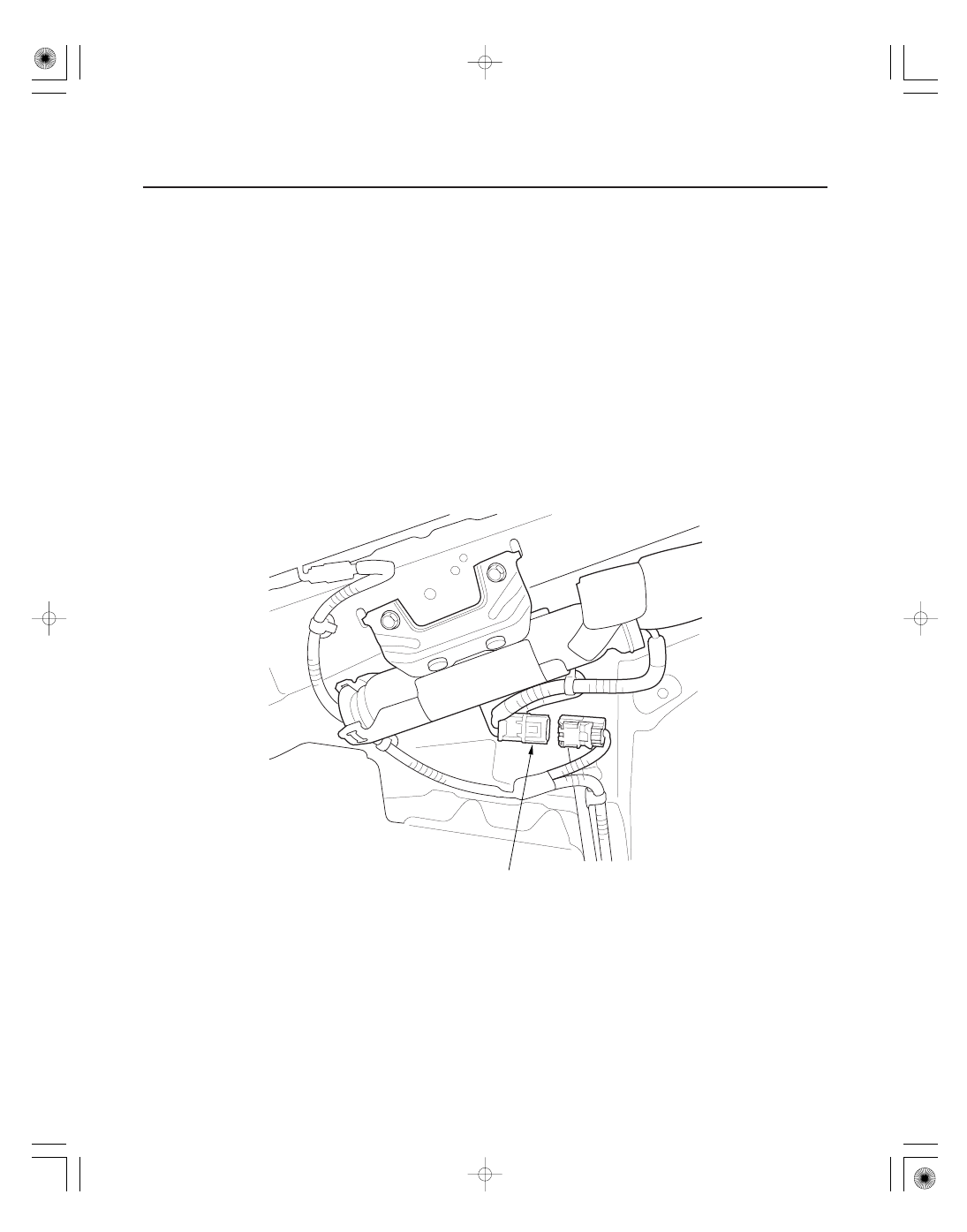

2. Connect the side curtain airbag 2P connector (A) to the floor wire harness.

3. Do the battery terminal reconnection procedure (see page 22-68).

4. Clear any DTCs (see page 24-23).

5. After installing the side curtain airbag, confirm proper system operation: Turn the ignition switch to ON (II); the

SRS indicator should come on for about 6 seconds and then go off.

6. Install all removed parts.

7. Confirm proper headliner/pillar trim overlap (see page 24-187).

Left side shown; right side is similar.
