Acura CSX. Manual - part 667

＊０３

ＳＮＲ９ＡＮＧＫ７３４０００Ｙ１７７６ＦＡＡＴ００

＋

−

−

−

−

YES

NO

YES

NO

DTC B1776:

23-377

23-377

HANDSFREELINK CONTROL UNIT 28P CONNECTOR

MIC SIG

(GRN)

11. Disconnect navigation unit connector D (12P).

12. Turn the ignition switch to ON (II).

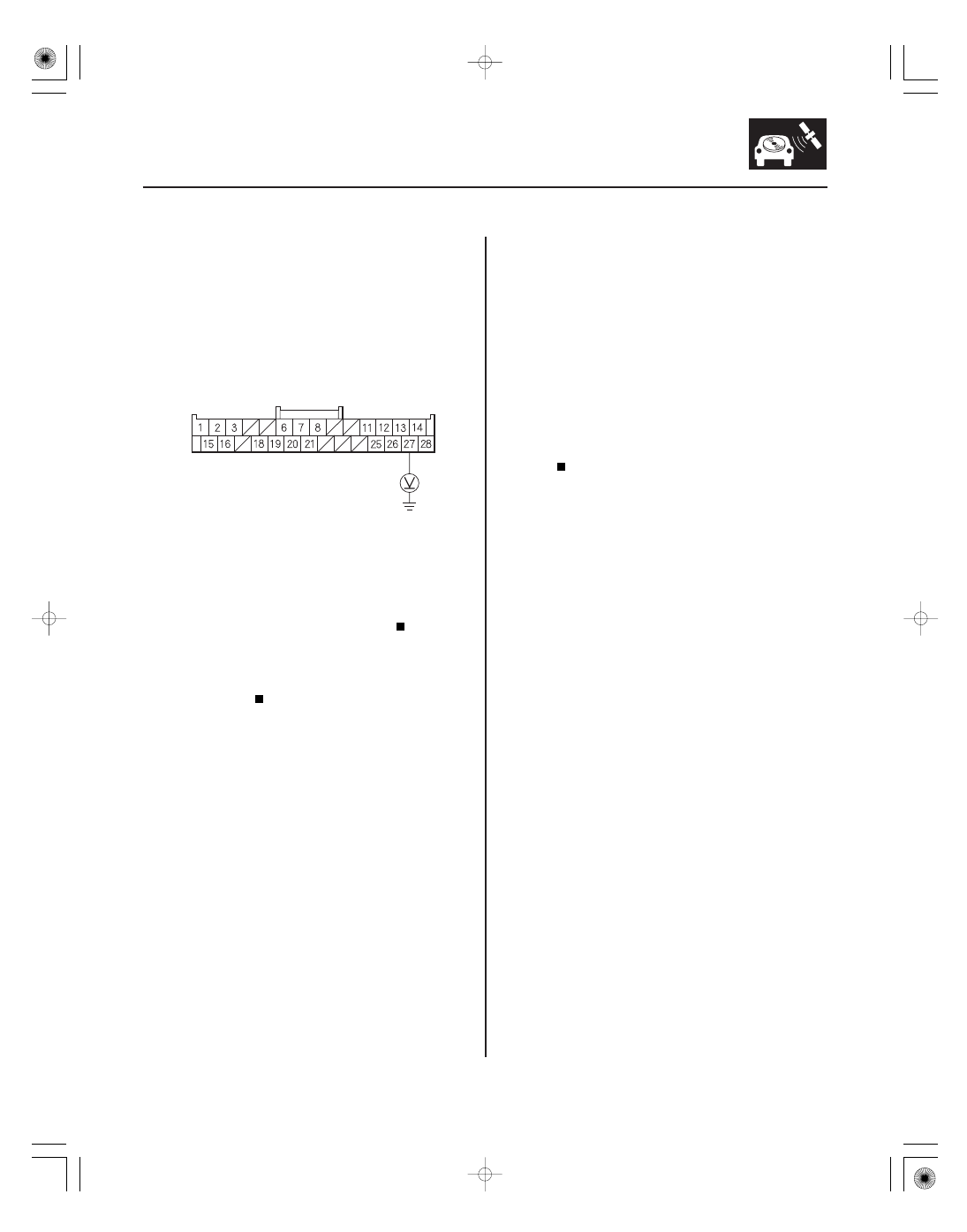

13. Measure the voltage between HandsFreeLink

control unit 28P connector terminal No. 27 and
body ground.

Short to power in the wire between the

HandsFreeLink control unit and the navigation unit.
Replace the affected shielded harness.

Substitute a known-good microphone

(see page 23-358), then recheck. If the symptom
goes away, replace the original HFL-navigation
microphone.

1. Clear the DTCs with the HDS.

2. Turn the ignition switch to LOCK (0), then turn it to

ON (II).

3. Check for DTCs with the HDS.

Go to step 4.

Intermittent failure, the system is OK at this

time.

4. Turn the ignition switch to LOCK (0).

5. Disconnect the HandsFreeLink control unit 28P

connector.

6. Disconnect the HFL-navigation microphone 3P

connector.

Microphone Input/Output Short

to Ground/Open

Wire side of female terminals

Is ther e voltage?

Is DT C B17 7 6 indicated?

08/08/21 14:18:40 61SNR030_230_0380

＊０１

＊０２

＊０３

＋

−

＋

−

−

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

23-378

HandsFreeLink System

HANDSFREELINK CONTROL UNIT 28P CONNECTOR

MIC

(YEL)

MIC
(BRN)

HANDSFREELINK CONTROL UNIT 28P CONNECTOR

MIC

(YEL)

MIC
(BRN)

HANDSFREELINK CONTROL UNIT 28P CONNECTOR

MIC SIG

(GRN)

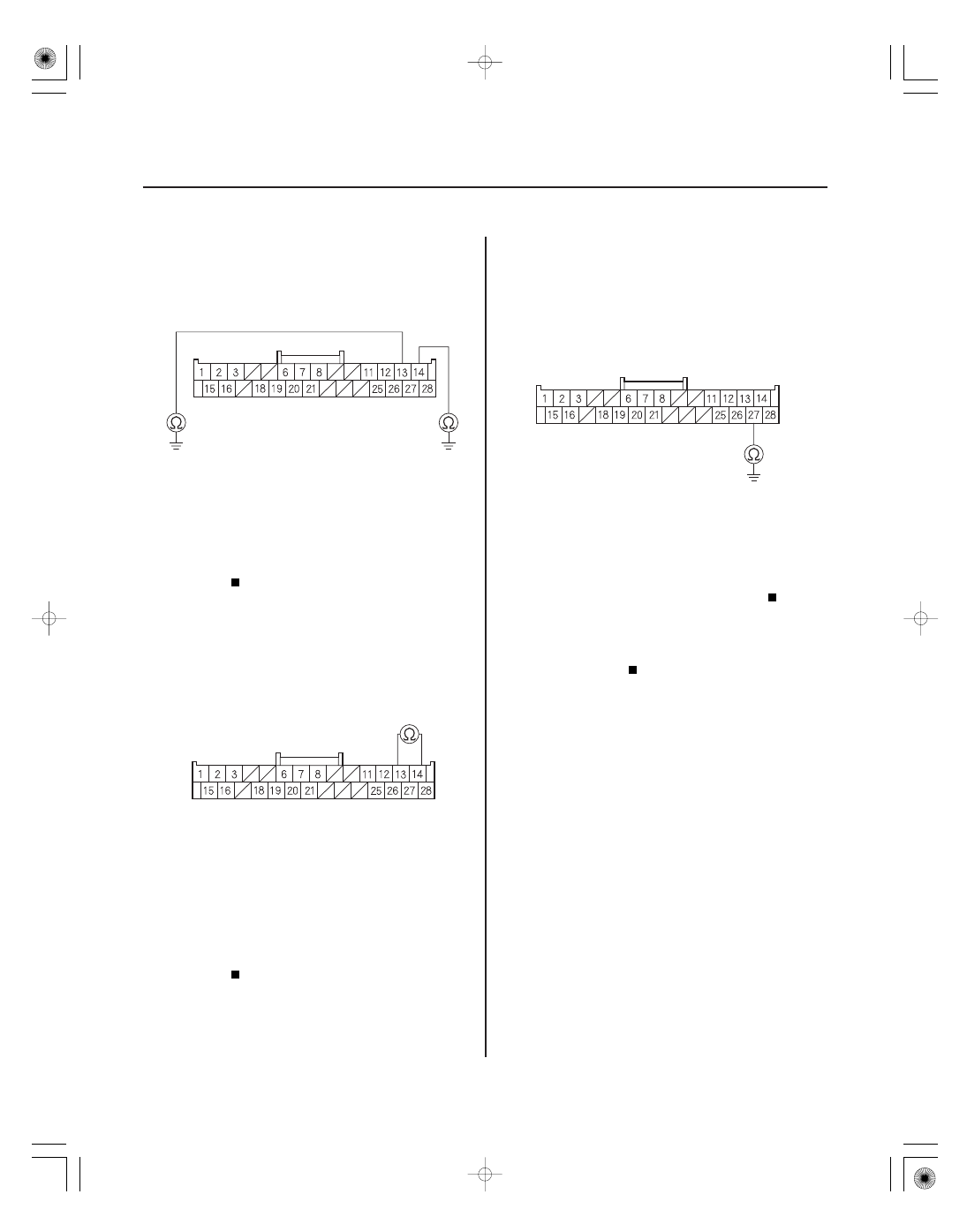

7. Check for continuity between body ground and

HandsFreeLink control unit 28P connector
terminals No. 13 and No. 14 individually.

Short to body ground in the wire(s) between

HandsFreeLink control unit and HFL-navigation
microphone. Replace the affected shielded
harness.

Go to step 8.

8. Check for continuity between HandsFreeLink

control unit the 28P connector terminal No. 13 and
No. 14.

Short in the wire(s) between the

HandsFreeLink control unit and HFL-navigation
microphone. Replace the affected shielded
harness.

Go to step 9.

9. Disconnect navigation unit connector D (12P).

10. Check for continuity between HandsFreeLink

control unit 28P connector terminal No. 27 and
body ground.

Short to body ground in the wire(s) between

the HandsFreeLink control unit and the navigation
unit. Replace the affected shielded harness.

Substitute a known-good navigation unit

(see page 23-355), then recheck. If the symptom
goes away, replace the original navigation unit
(see page 23-355).

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e continuity?

Is ther e continuity?

08/08/21 14:18:41 61SNR030_230_0381

＊０１

ＳＮＲ９ＡＮＧＫ７３４０００Ｙ１７７９ＦＡＡＴ００

−

−

−

−

−

−

DTC B1779:

YES

NO

YES

NO

YES

NO

23-379

HFL-VOICE CONTROL SWITCH 5P CONNECTOR

HFL STRG SW (ORN/WHT)

HFL STRG SW (BLU)

HANDSFREELINK CONTROL UNIT 28P CONNECTOR

HFL Switch (HFL TALK/HFL BACK

Buttons) Circuit Open/Short

1. Clear the DTCs with the HDS.

2. Turn the ignition switch to LOCK (0), then start the

vehicle, and turn the steering wheel back and forth
several times.

3. Check for DTCs with the HDS.

Go to step 4.

Intermittent failure, the system is OK at this

time.

4. Turn the ignition switch to LOCK (0).

5. Do the HFL switch test (see page 23-387).

Go to step 6.

Replace the HFL-voice control switch

(see page 23-357).

6. Disconnect the HandsFreeLink control unit 28P

connector.

7. Disconnect the HFL-voice control switch 5P

connector.

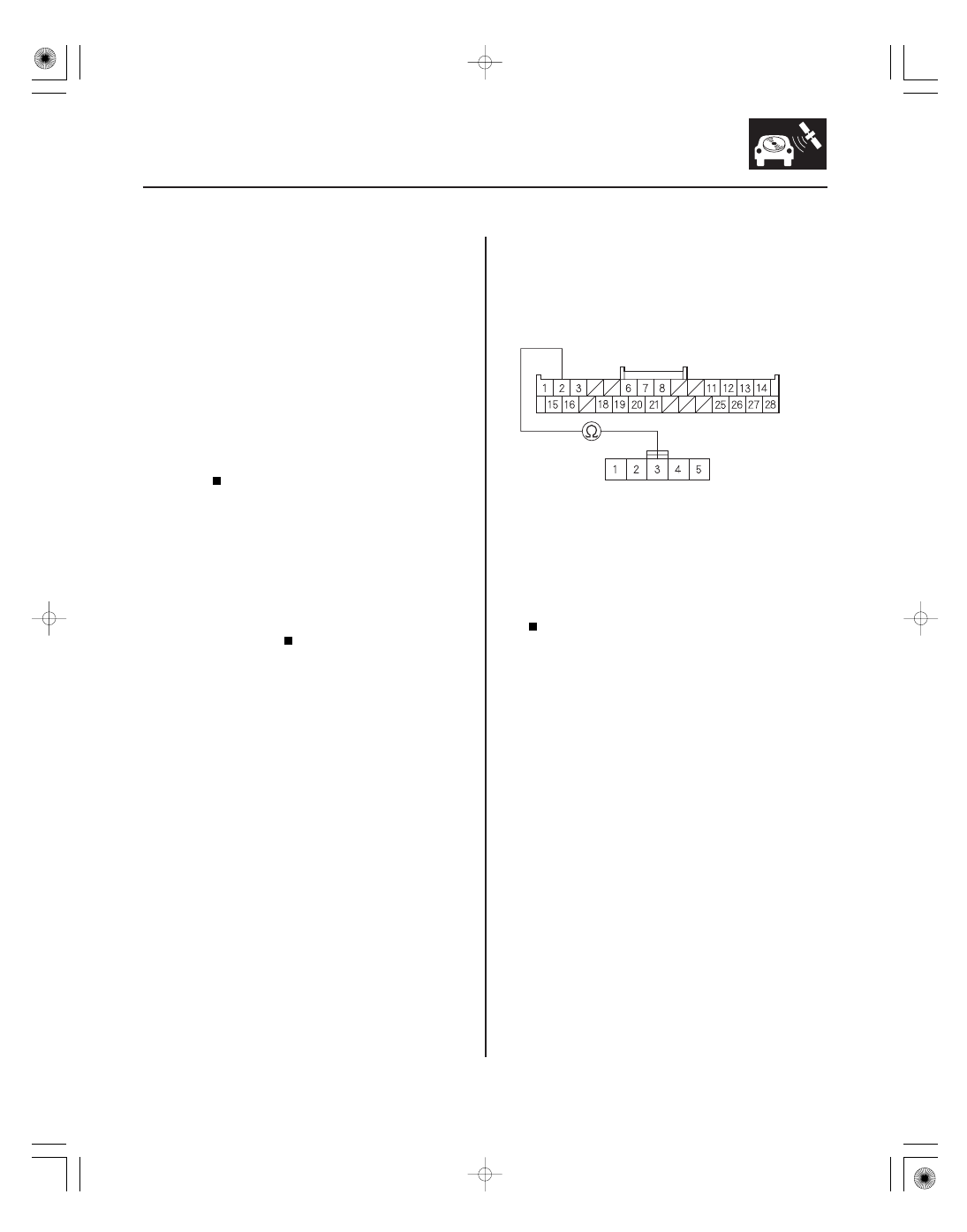

8. Check for continuity between HandsFreeLink

control unit 28P connector terminal No. 2 and the
HFL-voice control switch 5P connector terminal
No. 3.

Go to step 9.

Repair open in the wire between the switch,

the cable reel, and the HandsFreeLink control unit.

Wire side of female terminals

Wire side of female terminals

Is DT C B17 7 9 indicated?

Is the switch OK ?

Is ther e continuity?

08/08/21 14:18:41 61SNR030_230_0382

＊０２

＊０３

−

−

−

−

YES

NO

YES

NO

23-380

HandsFreeLink System

HANDSFREELINK CONTROL UNIT 28P CONNECTOR

HFL STRG SW (BLU)

HFL-VOICE CONTROL SWITCH 5P CONNECTOR

REMOTE GND (BRN)

NAVIGATION UNIT CONNECTOR A (24P)

REMOTE GND (BRN)

9. Turn the ignition switch to ON (II).

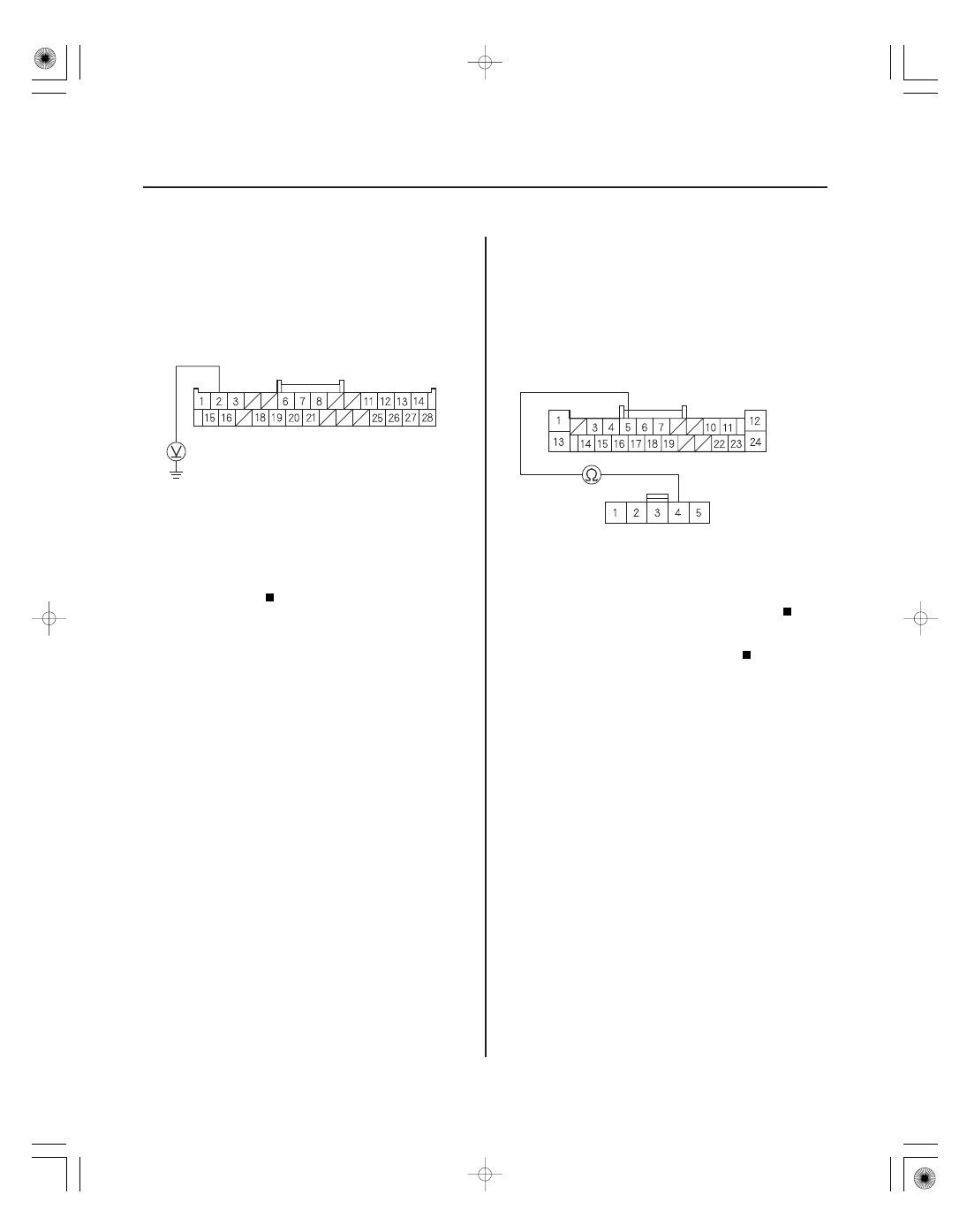

10. Measure the voltage between HandsFreeLink

control unit 28P connector terminal No. 2 and body
ground.

Repair short to power in the wire between

the HandsFreeLink control unit and the HFL-voice
control switch.

Go to step 11.

11. Turn the ignition switch to LOCK (0).

12. Disconnect navigation unit connector A (24P).

13. Check for continuity between navigation unit

connector A (24P) terminal No. 5 and HFL-voice
control switch 5P connector terminal No. 4.

Replace the HandsFreeLink control unit.

Repair open in the wire between the switch,

the cable reel, and the navigation unit .

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e voltage?

Is ther e continuity?

08/08/21 14:18:41 61SNR030_230_0383
