＊２０

＊２１

＊２２

Rear Camera (Optional)

PC Card info.

23-307

Return

Return

Return

Rear Camera

Connection

NG

PC Card Information

PC Card is not inserted.

PC Card Information

Manufacturer

xxxxxx

Product Name

xxxxxx

Files

• If the optional rearview camera is connected, it

appears as OK.

• It displays OFF when the optional rearview camera is

not connected.

There is no PC Card in the PC slot, and the screen
should display, PC Card is not inserted.

NOTE: Do not insert any card or object into the slot.

If the factory provides a PC card and instructs you to
insert it, the screen displays the Manufacturer, and
Product Name as shown in the following screen.
Follow the instructions provided by the factry to
complete the test.

08/08/21 14:16:41 61SNR030_230_0310

＋ −

＋ −

＊２３

＊２４

＊２５

＊２６

＊２７

＋

−

＋

−

＋

−

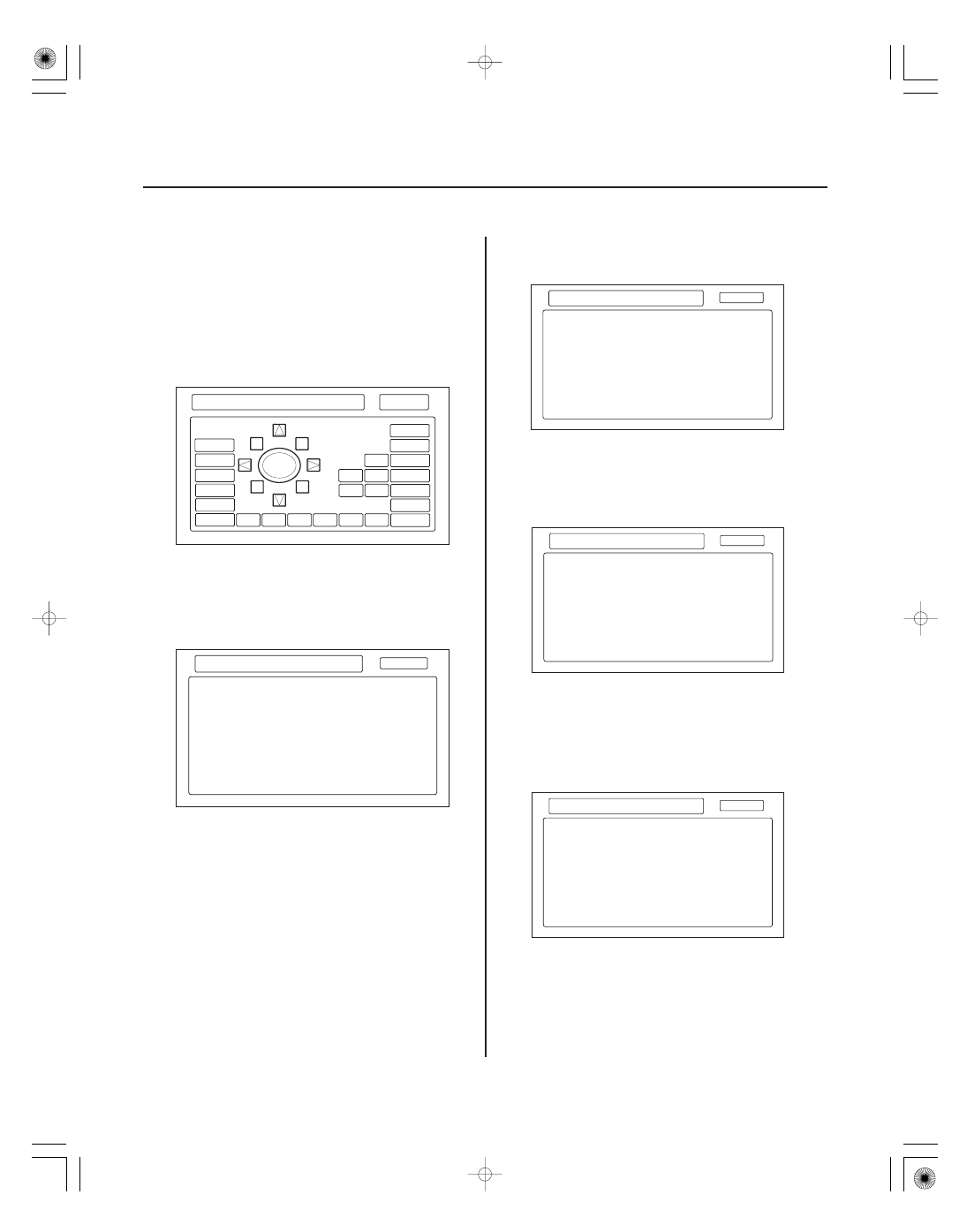

Hard Key

Yaw Sensor

DVD

Aircon

HFL

23-308

Navigation System

Hard Key

Return

Return

ZOOM OUT

ZOOM IN

CANCEL

SET UP

MAP

MENU

INFO

MODE

CH

CH

VOL

VOL

FF

REW

RPT

RDM

SEEK UP

SCAN

AUDIO

CD/AUX

AM/FM

SKIP

SKIP

SEEK DOWN

Keep Pushing to Return.

Yaw Sensor

Zero Point Output

OK

OK

Output Value

x.xxxV

Current Offset

x.xxxV

Temperature in ECU xx°C

Return

Return

Return

DVD

Error Detail

-

Version

20050404

Maker ID

0x01

Navi Platform

0x01

Connection

OK

Aircon

HFL

Connection

OK

This diagnostic screen checks the status of each of the
hard buttons surrounding the navigation display. When
you press each hard button, the corresponding item on
the screen should flash blue. Touch the return key, or
press and hold the joystick to exit.

NOTE: It is normal for the VOL (

,

) CH (

,

) and

MODE button to be inactive.

This screen gives a quick test of the yaw sensor
functionality based on the two voltages Sensor and
Offset. For more information see the Yaw Rate
Diagnostic.

This diagnostic tests the navigation DVD reader.

This diagnostic tests the climate bus connection (AC-SI
and AC-SO) between the navigation unit and climate
control unit. Make sure the engine is running for this
test.

• This checks the 4 wire communication bus between

the HFL and the navigation.

• When connection is shown with NG, check the

connection between the navigation unit and the
HandsFreeLink control unit.

08/08/21 14:16:42 61SNR030_230_0311

＊２８

＊２９

XM

Functional Setup

23-309

Return

Return

XM

Connection

OK

Demo Mode

Save Users Memory

Functional Setup

Mic Level

• This checks the GA-NET Bus line to the XM receiver.
• When connection is shown with NG, check the

connection between the XM receiver and the
navigation unit.

Select the item you want to check.

• Save Users Memory
• Demo Mode
• Mic Level

08/08/21 14:16:42 61SNR030_230_0312

＊３０

＊３１

＊３２

？

？

Save Users Memory

23-310

Navigation System

Return

EXPORT

IMPORT

Save Users Memory

Return

Yes

No

Return

Yes

No

Save Users Memory

Export User Data

Save Users Memory

Import User Data

When replacing the navigation unit, this function allows
the dealer to transfer the client’s personal data to the
new navigation unit. The transferred information
includes their Setup settings, and personal addresses.
The dealer inserts a PC card to the navigation unit, and
then selects the Save Users Memory function. The two
functions in this diagnostic screen are EXPORT and
IMPORT. EXPORT saves the client’s data to the PC card,
and IMPORT moves the PC card files to the new
navigation unit.

Before starting this function, see the PC Card FAQs for
information regarding PC cards, and how to use this
function.

1. Select EXPORT button to move the client’s data

from the original navigation unit to the PC card.
Select YES on the Export User Data Confirmation
screen. The process takes only a couple of seconds.
The system stores two files on the card.

NOTE: If the EXPORT button is grayed out, check
the PC card’s edge connector, and the pins inside
the navigation unit (with a flashlight) for damage.

2. After installing the client’s original DVD in the new

navigation unit, allow the system to boot up. Insert
the PC card in the new navigation unit and enter the
Save Users Memory in the navigation system
diagnostic mode.

3. Select IMPORT button to move the two files stored

by the Export process from the PC card to the new
navigation unit. Select YES on the Import User Data
Confirmation screen. When the transfer is finished
(a few seconds) the system automatically reboots.
After the system reboots, remove the PC card from
the PC slot.

NOTE: If the IMPORT button is grayed out, check if
the Model and the Program Flash shown on the
Version screen are the same.

08/08/21 14:16:43 61SNR030_230_0313
