＊９０

−

＋

＋

−

＋

−

−

＋

−

−

−

＋

＋

−

−

＋

＋

＋

−

＋

＋

−

＋

＋

23-189

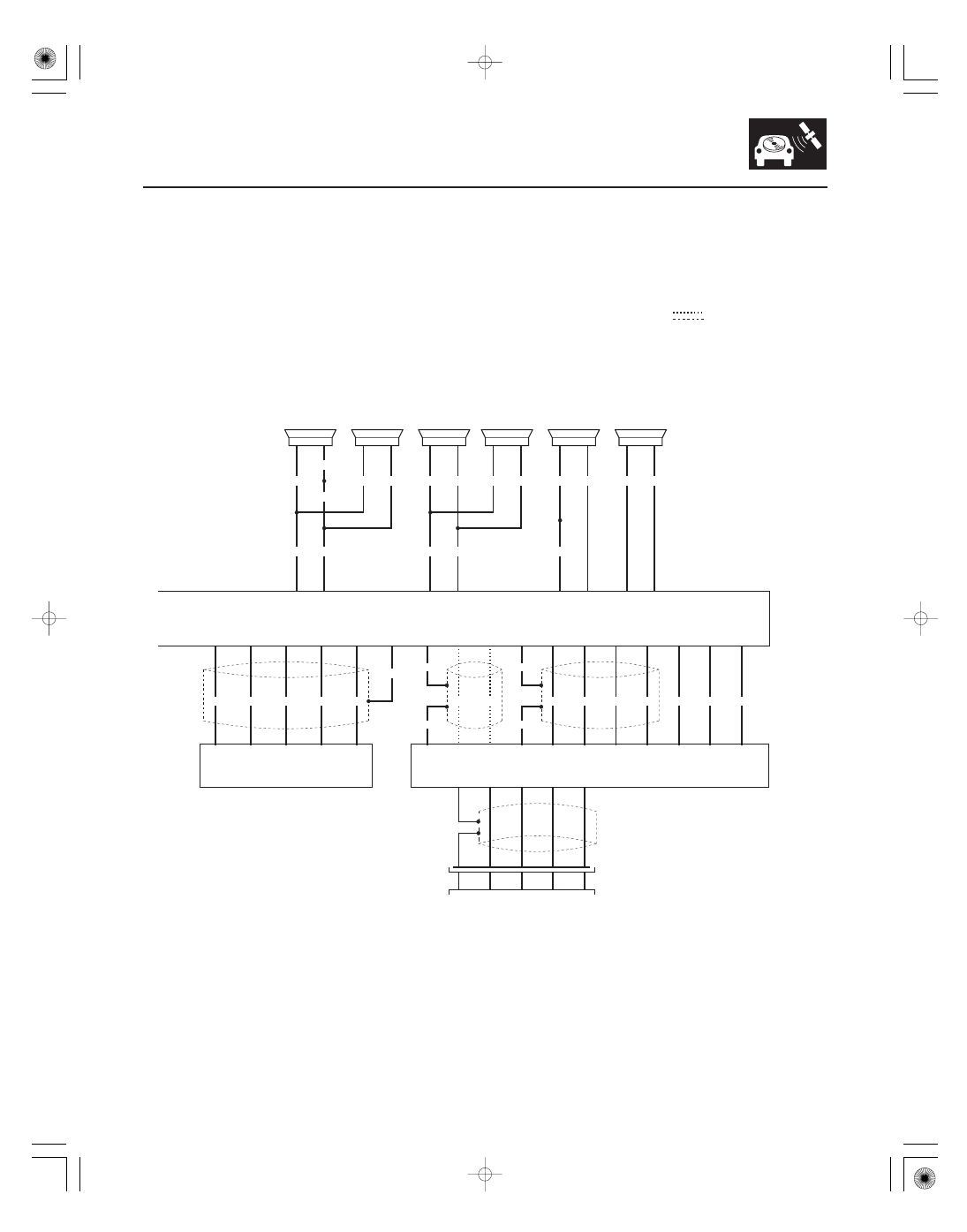

AUDIO UNIT

LT BLU

R

RR

RR
R

L

RR

RR
L

R

FR

FR
R

L

FR

YEL

PNK

PNK

LT GRN

LT GRN

PNK

LT GRN

GRY

GRY

GRY

BRN

BRN

BRN

A8

A16

A11

A2

BRN

GRY

A7

A15

A12

A3

BLU

ORN

FR
L

DRIVER’S
DOOR SPEAKER

LEFT
TWEETER

FRONT
PASSENGER’S
DOOR SPEAKER

LEFT
REAR SPEAKER

RIGHT
TWEETER

RIGHT
REAR SPEAKER

1

2

2

1

1

2

2

1

1

2

2

1

B4

B3

B5

B15

B13

B14

3

2

1

4

5

AUXILIARY JACK ASSEMBLY

R

AUX

L

AUX

AUX
DET

SGND

AUX

AUX
GND

GRY

GND

AUX

AUX
SGND

BLU

BRN

DET

AUX

WHT

AUX
L

YEL

AUX
R

GRN

BUS

A13

R

R

E13

R

A5

E5

R

A14

L

L

E14

E4

GA-NET

A10

E10

BUS

GA-NET

E9

A9

A11

E11

E2

A2

A1

E1

E6

L

L

A6

PNK

BLU

BLK

LT BLU

BLU

RED

GRN

BLK

WHT

USB ADAPTER UNIT

A4

GA-NET
BUS

BUS

GA-NET

GRY

BUS SH

BUS SH

AUDIO

4

USB
GND

B4

3

B3

USB
DATA

2

USB
DATA

B2

B1

USB
VBUS

B5

1

5

USB
SH

USB ADAPTER

AUX

GND

SH

E3

BRN

A3

BRN

BUS SH

GA-NET

BUS SH

GA-NET

AUDIO

AUDIO

AUDIO

AUDIO

AUDIO

AUDIO

AUDIO

AUDIO

AUDIO

GRY

ACC

SYS

SYS
ACC

B

B

GND

GND

: GA-NET
: Shielding

*: The shielded wires have a heat-shrunk tube

insulating the outside of the wire. The color
of the insulating tube, typically black or dark gray,
may not match the color of the wire listed on the
schematic.

*

*

*

*

*

08/08/21 14:09:49 61SNR030_230_0192

＊０１

＊０２

ＳＮＲ９ＡＮＫＪ１０３００００００００ＢＢＡＴ００

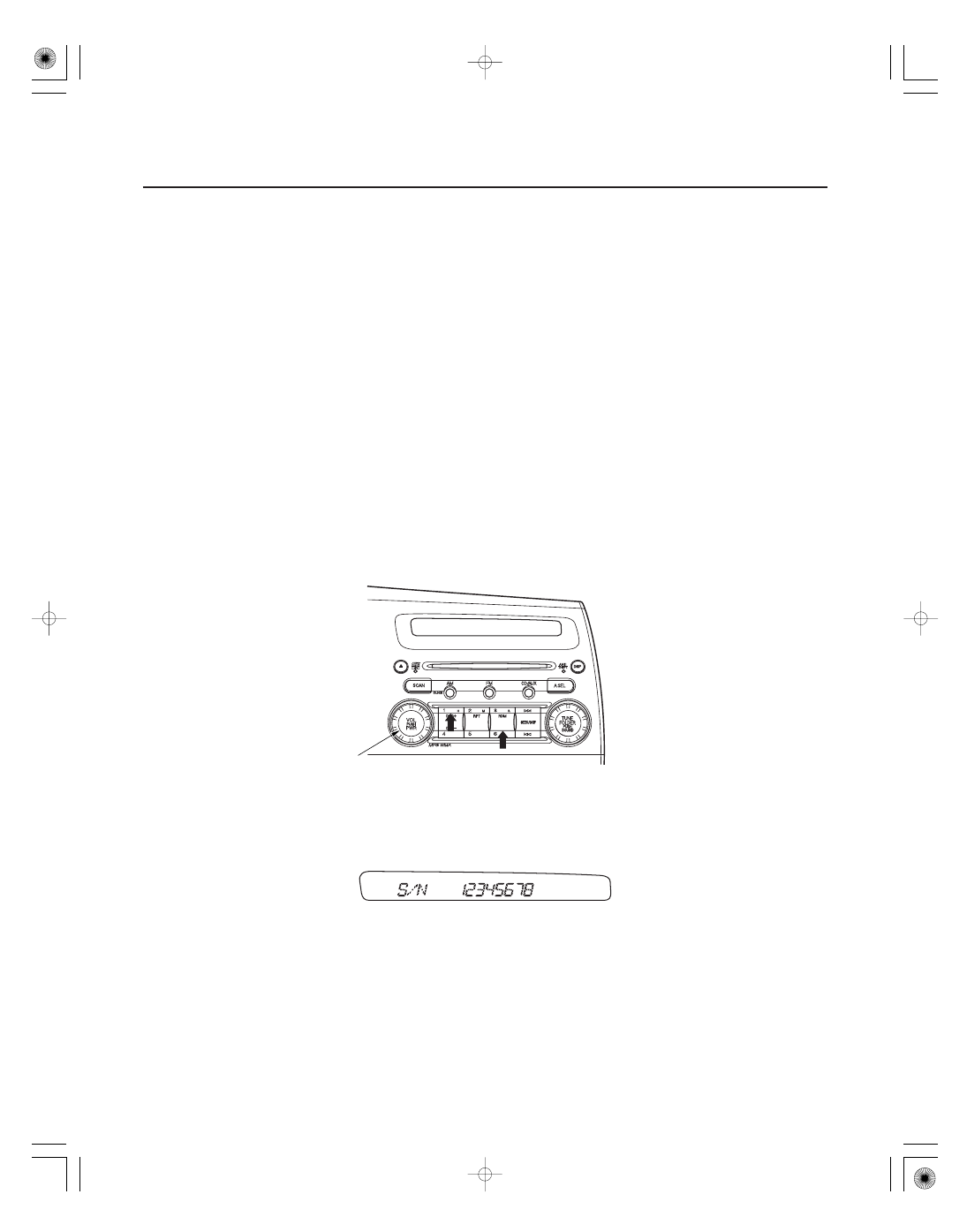

Without Navigation

Serial Number Display Mode

Eight digits of the serial number (example 12345678)

23-190

Audio System

Self-diagnostic Function

A

The audio system has a self-diagnostic function.

To obtain the audio unit serial number on a vehicle, do the following:

NOTE:

• This procedure can only be performed when the battery power is disconnected from the audio unit and the audio

unit displays CODE.

• To obtain the navigation unit serial number, refer to ECU Info. in the navigation system diagnostic mode (see page

23-305).

1. Turn the ignition switch to ON (II).

2. Make sure the audio system is turned off.

3. Push and hold the preset No. 1 and No. 6 buttons.

4. While holding the buttons, push the VOL PUSH PWR knob (A) to ON.

5. Release the buttons and the self-diagnostic begins.

6. The display shows a 8 digit serial number.

7. Use all 8 numbers as the serial number when using the Interactive Network (iN) to retrieve the 5 digit anti-theft

code.

8. To end the self-diagnostic function, turn the audio unit off, or turn the ignition switch to LOCK (0).

08/08/21 14:09:49 61SNR030_230_0193

＊０３

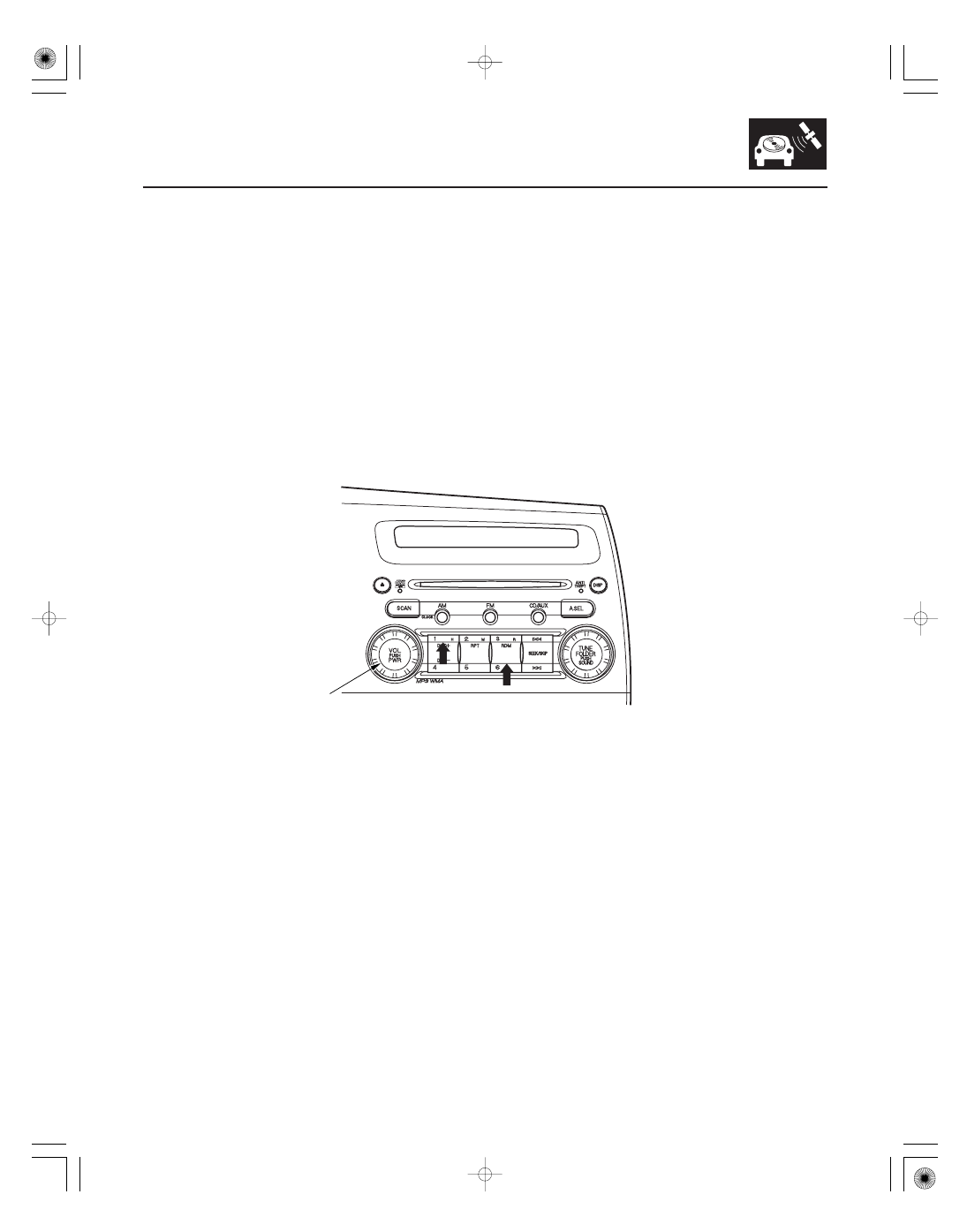

How to check for audio system condition

No. 3 button

No. 4 button

No. 5 button

FM button (Push and hold 5 sec.)

CD button (Push and hold 5 sec.)

23-191

A

NOTE:

• The audio unit must be in the code enter screen before performing the self-diagnostic function.
• The self diagnostic function does not find every problem with the audio system. Check any official Honda service

website for more information about the audio system.

1. Turn the ignition switch to ON (II).

2. Make sure the audio system is turned off.

3. Push and hold the preset No. 1 and No. 6 buttons.

4. While holding the buttons, push the VOL PUSH PWR knob (A) to ON.

5. Release the buttons and the self-diagnostic begins.

6. When you are in the self-diagnostic mode, pressing a preset button starts.

Entire LCD lighting/light-out mode: Turns on/off the entire LCD to show the presence or absence of an LCD failure.
The entire display must appear. If there are dead segments, replace the audio unit.

Duty indication mode (for the Illumination dim): Indicates the duty for the Illumination dim when the dash lights
are on.

Vehicle speed pulse indication mode: Indicates the vehicle speed pulse.

Reception level check mode: Indicates the reception level (dB). When entering the reception level check mode, the
AM/FM button is used to change the main/sub antenna. See Reception level indication for more information.

DRAM residual quantity indication mode: Indicates the DRAM residual quantity.

08/08/21 14:09:49 61SNR030_230_0194

＊０４

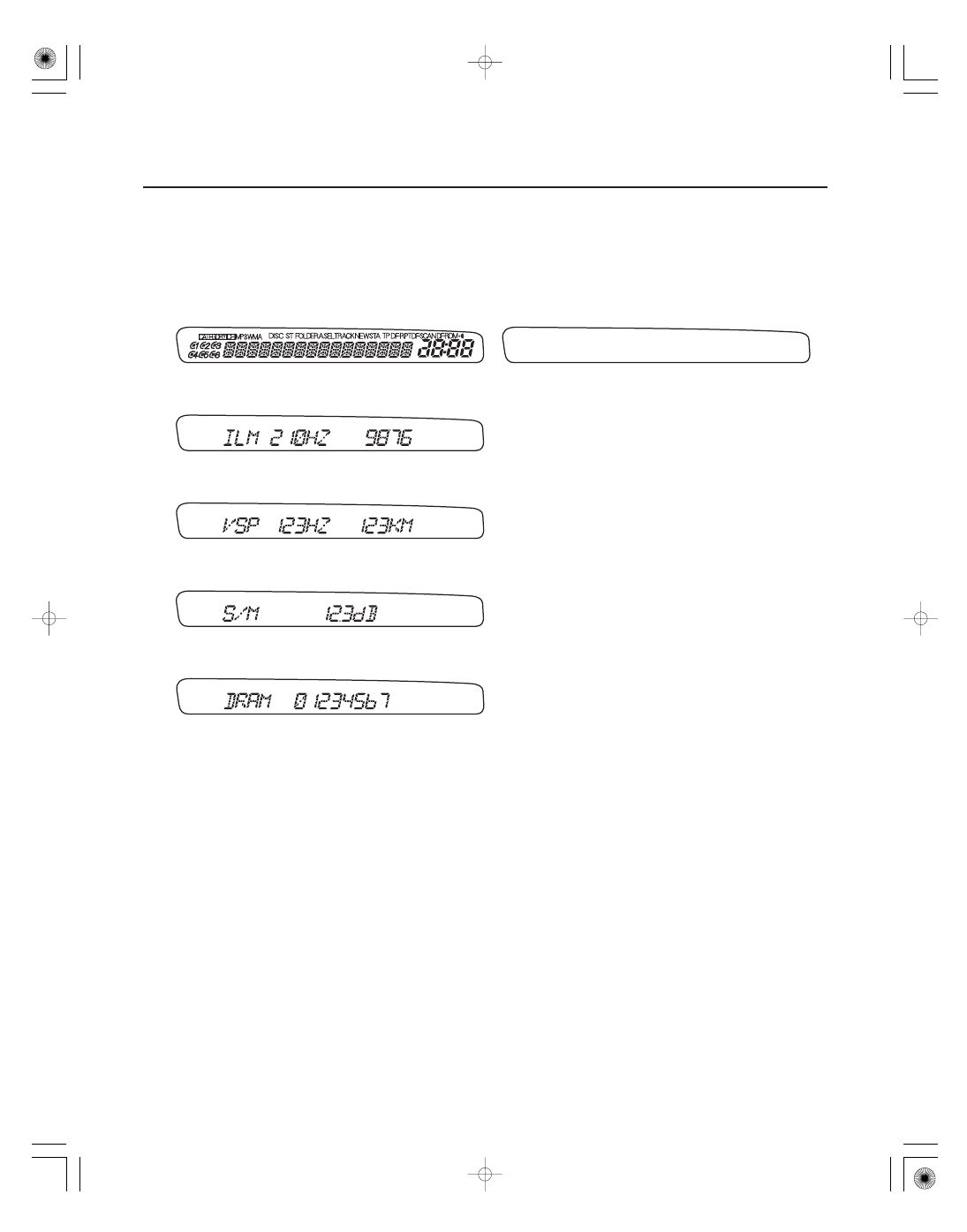

Display Specifications

Speaker check mode

23-192

Audio System

Entry LCD Lighting
No. 3 button

Entry LCD Lights-outs
No. 3 button

Duty (for the illumination) indication
No. 4 button

Vehicle speed pulse indication
No. 5 button

Reception level indication
FM button

DRAM residual quantity indication
CD button

7. The end the self-diagnostic function, turn the audio unit off, or turn the ignition switch to LOCK (0).

8. Turn off the audio unit.

9. Push and hold the No. 1 and No. 3 buttons. While holding the buttons, push the VOL push PWR knob to ON.

Release the buttons and the speaker check mode begins. A low-frequency hum should sound for about one
minute. Change the test speaker by pushing the SKIP button. If you find a speaker(s) with no sound, check the
speaker and harness connections. If the connections are good, replace the speaker, and retest.

10. To end the self-diagnostic function, turn the audio unit off, or turn the ignition switch to LOCK (0).
