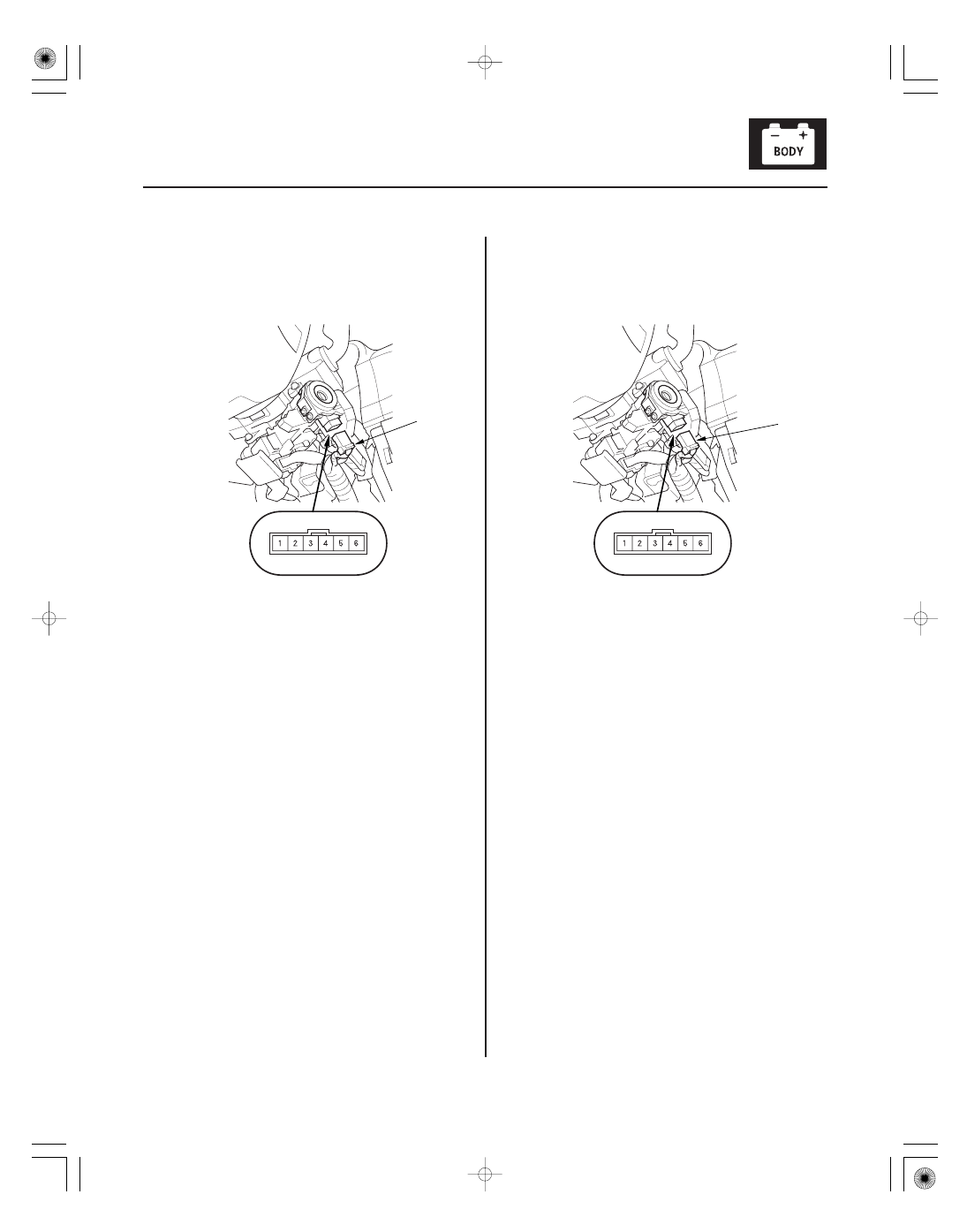

Ignition Key Switch Test

Ignition Key Light Test

A

A

1. Remove the steering column upper and lower

covers (see page 17-9).

2. Disconnect the 6P connector (A) from the ignition

key switch.

3. Check for continuity between terminals No. 1 and

No. 2.

• There should be continuity with the key in the

ignition switch.

• There should be no continuity with the key

removed.

4. If the continuity is not as specified, replace the

steering lock assembly.

1. Remove the steering column upper and lower

covers (see page 17-9).

2. Disconnect the 6P connector (A) from the ignition

key switch.

3. The LED should come on when power is connected

to terminal No. 6 and ground is connected to
terminal No. 5.

4. If the LED does not come on, replace the steering

lock assembly.

08/08/21 14:27:55 61SNR030_220_0209

＊０１

ＳＮＲ９Ａ００Ｊ５４４６０６０００００ＤＡＡＴ００

22-208

Power Windows

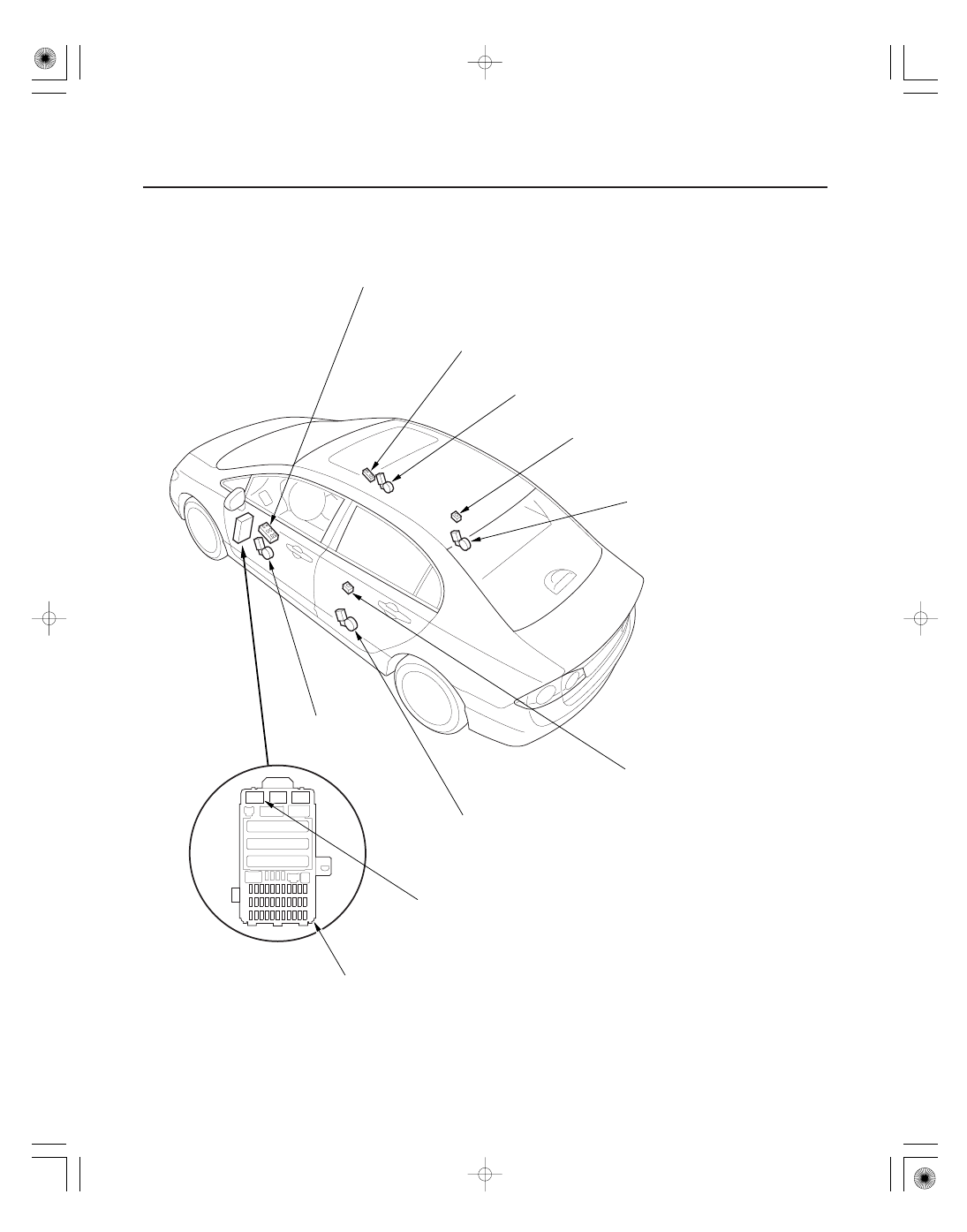

Component Location Index

RIGHT REAR POWER
WINDOW MOTOR

RIGHT REAR POWER WINDOW SWITCH

FRONT PASSENGER’S POWER WINDOW MOTOR

FRONT PASSENGER’S POWER WINDOW SWITCH

POWER WINDOW MASTER SWITCH
(Built into the control unit)

LEFT REAR POWER WINDOW SWITCH

LEFT REAR POWER WINDOW MOTOR

DRIVER’S POWER
WINDOW MOTOR

POWER WINDOW RELAY

UNDER-DASH FUSE/RELAY BOX

Test, page 22-218

Test/Replacement, page 22-220

Test, page 22-218

Test/Replacement, page 22-220

Input Test, page 22-214
Test/Replacement, page 22-219

Test/Replacement, page 22-220

Test, page 22-218

Test, page 22-217

Test, page 22-70

08/08/21 14:27:57 61SNR030_220_0210

０１

ＳＮＲ９Ａ００Ｊ５４４６０６０００００ＣＡＡＴ００

Auto Reverse Operation

22-209

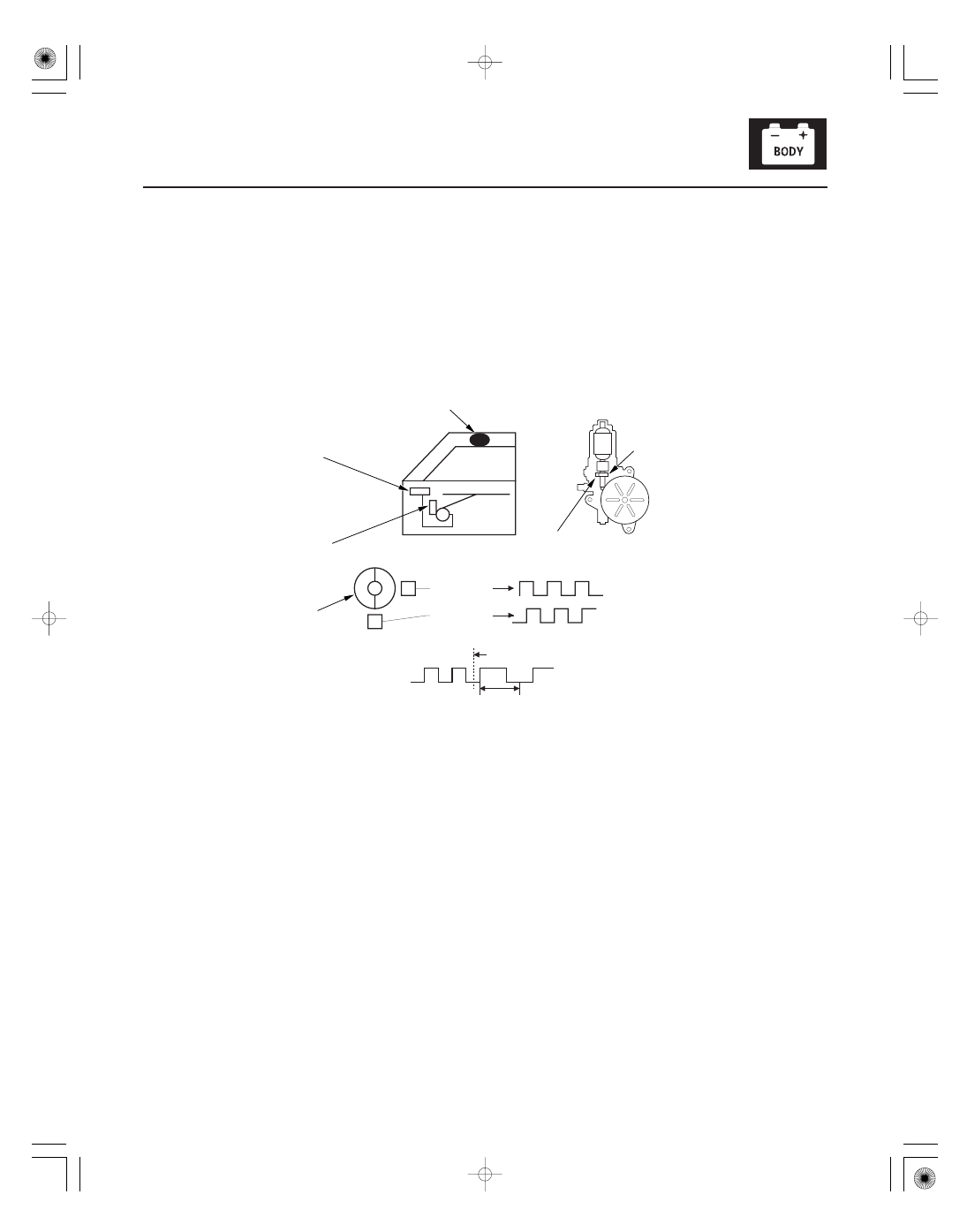

System Description

HALL IC UNIT

MAGNET

POWER WINDOW MASTER SWITCH
(Power window control unit)

Sensor

MAGNET

IC

IC

N

S

Period of
pulses

Period of
pulses

Position when obstacle
is pinched

Threshold value for
judgment of obstacle

Period of
pulses

POWER WINDOW MOTOR

Power Window Motor

OBSTACLE

The system is composed of the power window master switch and the driver’s power window motor.

The driver’s power window motor incorporates a Hall IC unit (pulser) which generates pulses during the motor’s
operation and sends the pulses to the driver’s power window control unit. As soon as the power window control unit
detects a change in the pulse frequency from the Hall IC unit, the power window control unit makes the driver’s power
window motor stop and reverse. If the window is more than halfway closed, it will reverse to half open position. If the
window is less than halfway closed, it will stop and reverse about 50 mm (2 in.). This prevents pinching your hand or
fingers during auto-up operation. The auto reverse operation is not active when the switch is held in the up position.

08/08/21 14:28:38 61SNR030_220_0211

−

＊０１

ＳＮＲ９Ａ００Ｊ５４４６０６４７１２３ＬＢＡＴ００

22-210

Power Windows

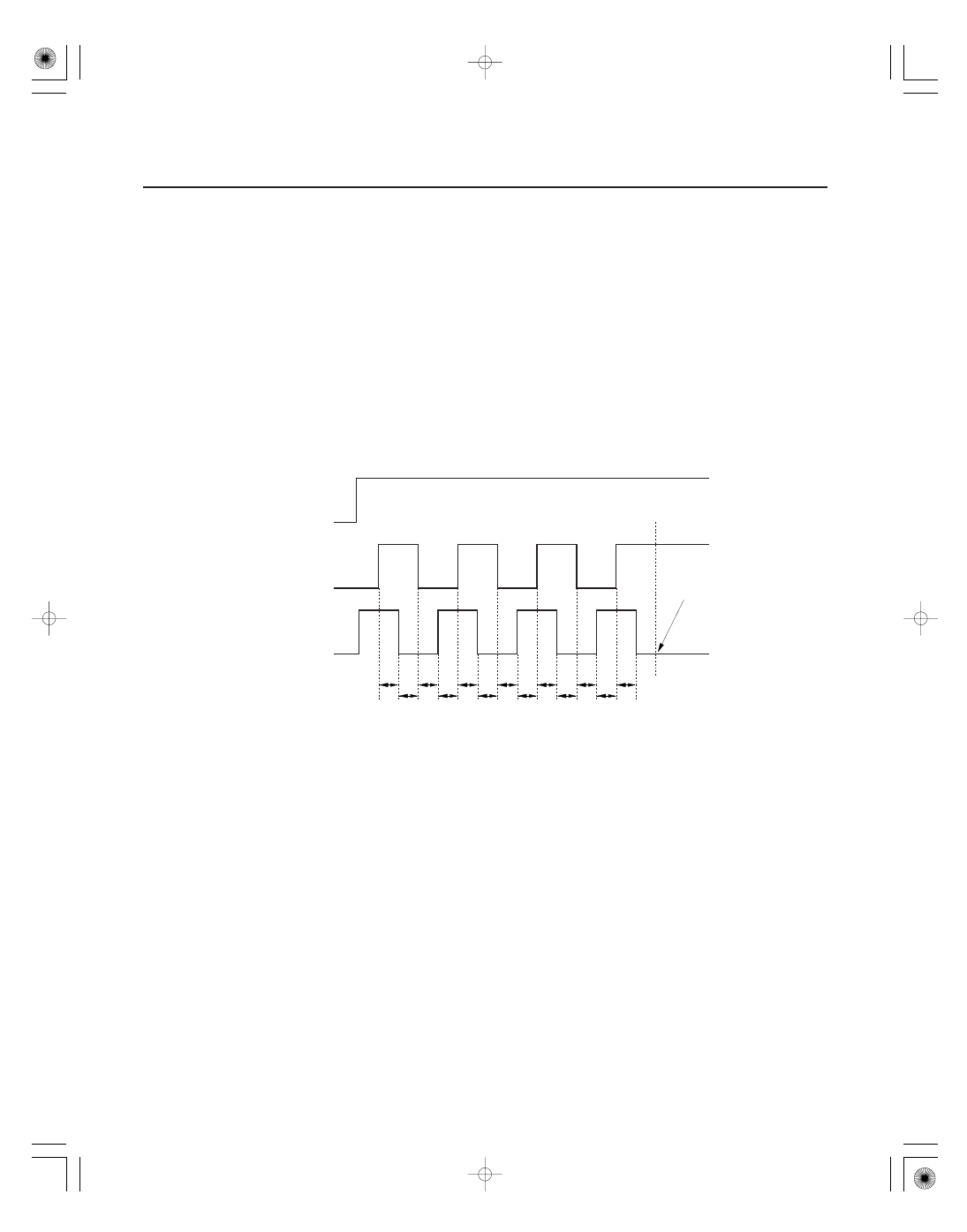

Resetting the Power Window Control Unit

OPEN

CLOSED

ON (II)

LOCK (0)

OFF

ON

Driver’s
Door

Ignition
Switch

Driver’s Power
Window Down
Switch

T1 T1 T1 T1 T1 T1 T1 T1 T1 T1 T1 T1 T1

T1=Less than 5 seconds

Power window
memory cleared.

Resetting the driver’s power window is required when any of the following have occurred:

• Power window regulator replacement or repair
• Power window motor replacement or repair
• Window run channel replacement or repair
• Driver’s door glass replacement or repair
• Power is removed from the power window control unit while the power window timer is ON.

1. Turn the ignition switch to ON (II).

2. Move the driver’s power window all the way down by using the driver’s power window DOWN switch.

3. Open the driver’s door.

NOTE: Steps 4

7 must be done within 5 seconds of each other.
