０２

22-110

Multiplex Integrated Control System

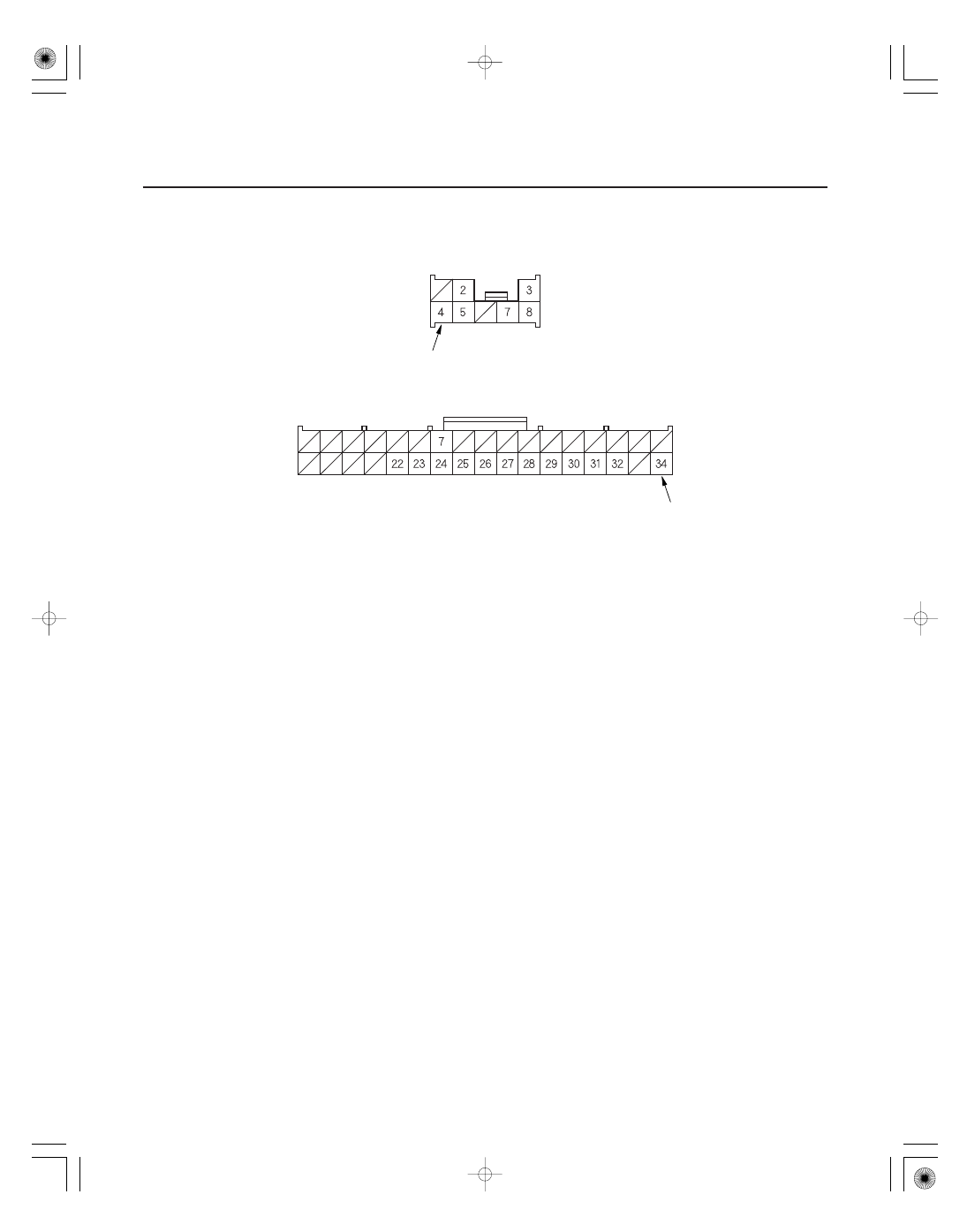

UNDER-DASH FUSE/RELAY BOX CONNECTOR K (8P)

PNK

BLK

UNDER-DASH FUSE/RELAY BOX CONNECTOR T (34P)

4. Inspect the connector and socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose or corroded, repair them as necessary and recheck the system.
• If the terminals look OK, go to step 5.

08/08/21 14:25:02 61SNR030_220_0112

Cavity

Wire

Test condition

Test: Desired result

Possible cause if desired result is

not obtained

Cavity

Wire

Test condition

Test: Desired result

Possible cause if desired result is

not obtained

22-111

5. With the connector still disconnected, do these input tests at the following connectors.

• If any test indicates a problem, find and correct the cause, then recheck the system.
• If all the input tests prove OK, go to step 6.

•

•
•

•
•
•

G2

ORN

Under all conditions

Measure the voltage to ground:
There should be battery voltage.

Blown No. 23 (10 A) fuse in the
under-hood fuse/relay box
An open in the wire

K4

PNK

Under all conditions

Attach to ground:
The ceiling light should come
on.

Blown No. 22 (7.5 A) fuse in the
under-hood fuse/relay box
Blown bulb(s)
Faulty ceiling light
An open in the wire

6. Reconnect the connectors to the under-dash fuse/relay box, and do these input tests at the following connectors.

• If any test indicates a problem, find and correct the cause, then recheck the system.
• If all the input tests prove OK, the MICU must be faulty; replace the under-dash fuse/relay box.

•
•
•
•
•
•
•
•

E6

BLK

Under all conditions

Measure the voltage to ground:
There should be less than 0.5 V.

Poor ground (G602)
An open in the wire

E33

BLK

Under all conditions

Measure the voltage to ground:
There should be less than 0.5 V.

Poor ground (G601)
An open in the wire

F20

BLK

Under all conditions

Measure the voltage to ground:
There should be less than 0.5 V.

Poor ground (G401)
An open in the wire

T34

BLK

Under all conditions

Measure the voltage to ground:
There should be less than 0.5 V.

Poor ground (G501)
An open in the wire

08/08/21 14:25:02 61SNR030_220_0113

＊０１

ＳＮＲ９Ａ００Ｊ４６６４３４０００００ＤＡＡＴ００

22-112

Keyless/Power Door Locks/Security System

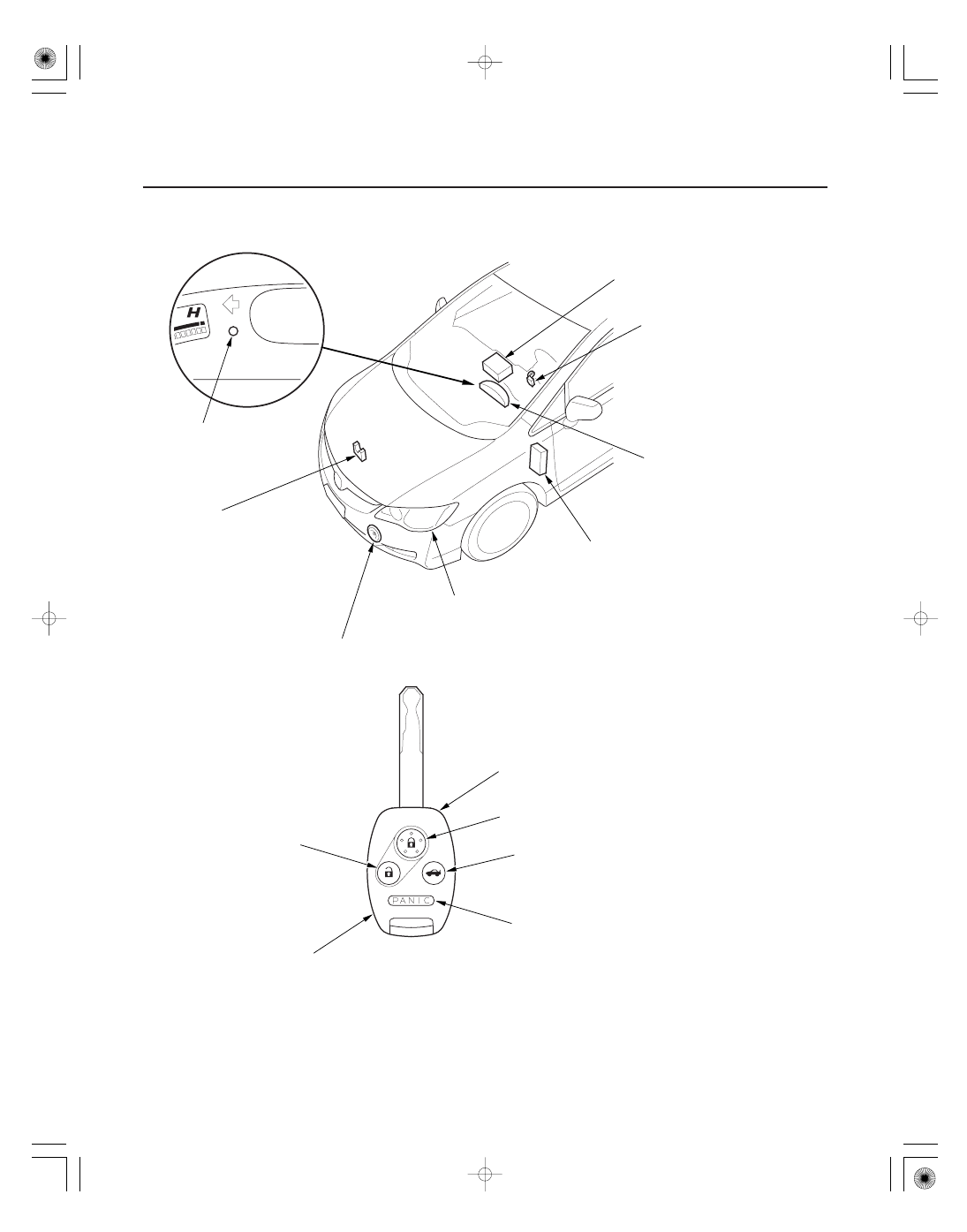

Component Location Index

NAVIGATION UNIT or
AUDIO UNIT

IMMOBILIZER-KEYLESS
CONTORL UNIT
(With built-in receiver)

SECURITY INDICATOR

GAUGE CONTORL MODULE
(SPEEDO)

HEADLIGHT

HOOD SWITCH

MICU
(Built into the under-
dash fuse/relay box)

HORN

TRANSMITTER

LOCK BUTTON

TRUNK BUTTON

UNLOCK BUTTON

IGNITION KEY

PANIC BUTTON

Symptom Troubleshooting,

page 22-126

Replacement,

page 22-332

Replacement, page 22-174
Adjustment, page 22-173
Bulb Replacement, page 22-177

Test, page 22-141

Input Test, page 22-131

Test/Replacement, page 22-146

Test/Replacement, page 22-142

08/08/21 14:25:04 61SNR030_220_0114

＊０２

＊０３

22-113

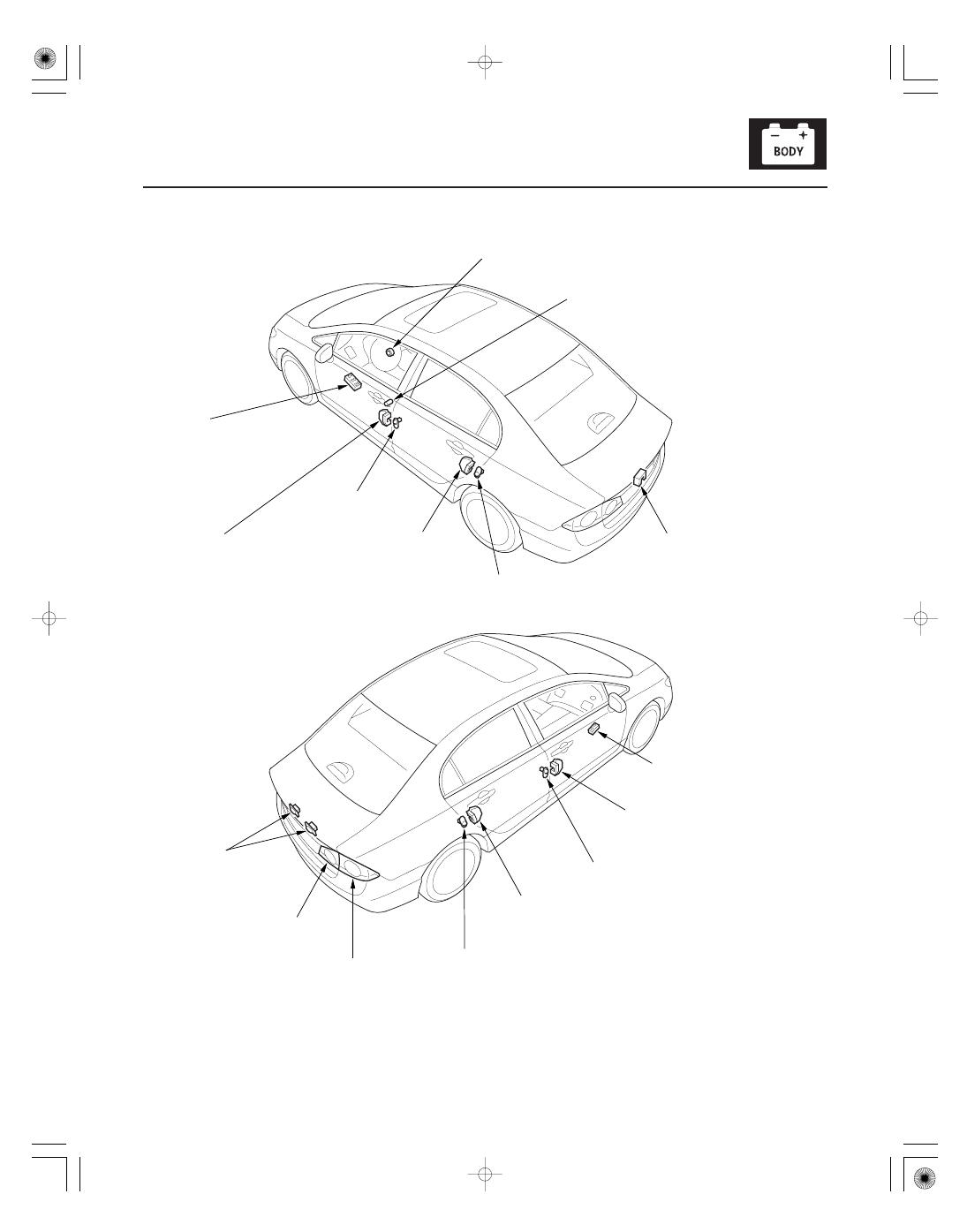

LEFT REAR DOOR LOCK
ACTUATOR/
KNOB SWITCH

DRIVER’S DOOR KEY CYLINDER SWITCH

DRIVER’S DOOR LOCK SWITCH
(Built into the power
window master switch)

DRIVER’S DOOR LOCK
ACTUATOR/
KNOB SWITCH

TRUNK LID RELEASE ACTUATOR/
LATCH SWITCH

LEFT REAR DOOR SWITCH

IGNITION KEY SWITCH

DRIVER’S DOOR
SWITCH

RIGHT REAR DOOR LOCK
ACTUATOR/KNOB SWITCH

FRONT PASSENGER’S
DOOR SWITCH

FRONT PASSENGER’S DOOR
LOCK ACTUATOR/KNOB SWITCH

FRONT PASSENGER’S
DOOR LOCK SWITCH

RIGHT REAR DOOR SWITCH

LICENSE PLATE LIGHTS

INNER TAILLIGHT

TAILLIGHT

Actuator Test,

page 22-137

Knob Switch Test,

page 22-138

Test, page 22-140
Replacement, page 20-9

Test, page 22-139

Acutuator Test,

page 22-137

Knob Switch Test,

page 22-138

Actuator Test, page 22-141
Latch Switch Test, page 22-200

Test, page 22-207

Actuator Test, page 22-137
Knob Switch Test, page 22-138

Actuator Test, page 22-137
Knob Switch Test, page 22-138

Test, page 22-139
Replacement, page 22-139

Replacement,

page 22-180

Replacement,

page 22-179

Replacement, page 22-179
