Acura CSX. Manual - part 506





＊０１

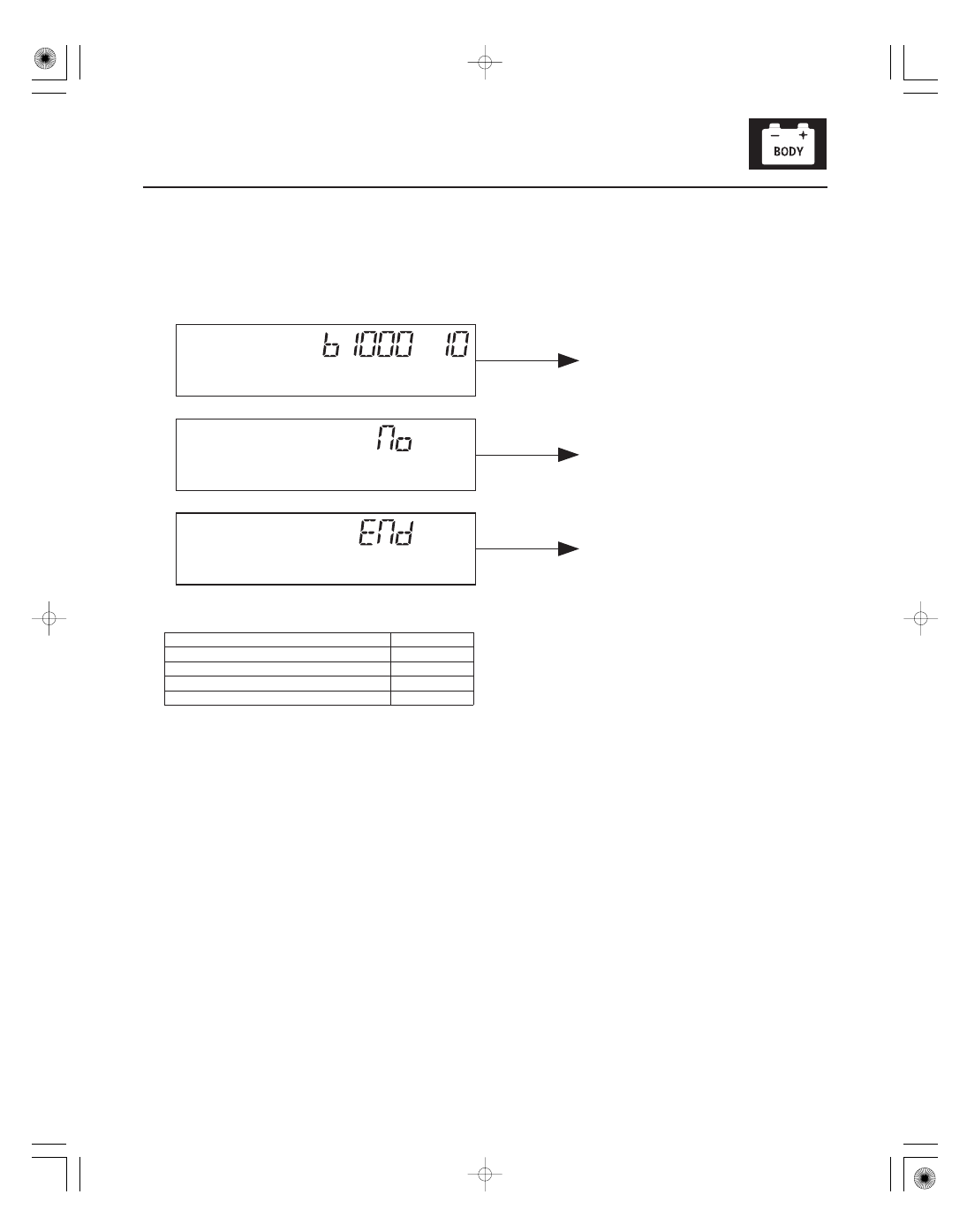

How to display DTCs on the gauge control module (tach)

How to clear the DTC

22-75

No DTCs detected

All DTCs have been displayed

DTC detected
(the letter and four digit number on the left
represents the DTC, the right two digit is the
unit code.)

While in Test Mode 1, the DTCs which have been detected and stored individually by various B-CAN (Body-controller
Area Network) units, will be shown one by one on the odometer display when the communication between the MICU
and the gauge control module is normal. To scroll through the DTCs, press the select/reset button.

The unit that has stored the code can be identified by the number shown on the multi-information display.

MICU

10

Gauge control module

50

Climate control unit

51

HandsFreeLink control unit

94

Immobilizer-keyless control unit

96

While in Test Mode 1, press and hold down the SELECT/RESET button for more than 10 seconds.

08/08/21 14:24:07 61SNR030_220_0077

Loss of Communication DTC cross-reference chart

BUS OFF and Internal Error Codes

DTC type

Related Unit

MICU

Gauge Control

Module

Climate Control

Unit

HandsFreeLink

Control Unit

Immobilizer-

Keyless Control

Unit

Transmitting

Control Unit

Message

Receiving Unit/Loss of Communication DTC

MICU

Gauge Control

Module

Climate Control

Unit

Immobilizer-

Keyless Control

Unit

22-76

Multiplex Integrated Control System

When an ECU on the CAN circuit is unable to communicate with other ECUs on the CAN circuit, one or more of the
control units will set a loss of communications DTC. Use this chart to find the control unit that is not communicating.

1. Find the Transmitting Control Unit that is in the same row as all of the loss of communication DTCs retrieved.

2. Do the input test for the transmitting control unit.

BUS OFF

B1000

B1150

B1200

B1750

B1900

ECU (CPU) Error

B1001

ECU (EEPROM)
Error

B1002

B1152

B1202

ECU (Internal)
Error

B1792

MICU

RM

B1188

HLSW

B1155

WIPSW

B1156

MICU

B1157

DOORSW

B1159

DRLOCKSW

B1160

B1905

Gauge Control
Module

VSP/NE

B1011

B1205

A/T

B1008

B1906

CDS (SRS)

B1032

ECT

B1206

ECM/PCM

ENG

B1168

A/T

B1169

ABS or VSA
modulator-
control unit

ABS or VSA

B1170

TPMS Control
unit

TPMS

B1173

EPS Control unit

EPS

B1183

SRS

SRS

B1187

08/08/21 14:24:07 61SNR030_220_0078

ＳＮＲ９Ａ００Ｊ１４２００００００００ＧＡＡＴ００

MICU

DTC

Description

DTC type

Page

22-77

DTC Troubleshooting Index

NOTE: Check the ECM/PCM for DTCs and troubleshoot ECM/PCM (see page 11-3) or F-CAN loss of communication
errors first, then record all DTCs, and sort them by DTC type using the DTC troubleshooting index, then troubleshoot
the DTC(s) in this order.

• Battery voltage DTCs
• Internal error DTCs
• Loss of communication DTCs (beginning with the lowest number first; for example, if B1008 and B1011 are retrieved,

troubleshoot B1008 first).

• Signal error DTCs

B1000

Communication bus line error (BUS-OFF)

Loss of
communication

(see page 22-102)

B1001

MICU internal error (CPU error) (’06-08 models)

Internal error

(see page 22-103)

B1002

MICU internal error (EEPROM error)

Internal error

(see page 22-103)

B1008

MICU lost communication with gauge control module (A/T
message)

Loss of
communication

(see page 22-104)

B1011

MICU lost communication with gauge control module (VSP/NE
message)

Loss of
communication

(see page 22-104)

B1026

Front passenger’s door lock switch LOCK/UNLOCK signal error

Signal error

(see page 22-120)

B1032

MICU lost communication with the SRS unit (CDS message)
CDS (Collision detection signal) input circuit malfunction (’06-07
models)

Signal error

(see page 22-105)

B1036

IG1 line input error

Signal error

(see page 22-105)

B1077

Windshield wiper (As) signal error

Signal error

(see page 22-224)

B1078

Daytime running lights signal error

Signal error

(see page 22-157)

B1127

Driver’s door key cylinder switch signal error

Signal error

(see page 22-121)

B1128

Driver’s door lock switch signal error

Signal error

(see page 22-123)

B1129

Driver’s door lock knob switch signal error

Signal error

(see page 22-124)

B1275

Combination light switch OFF position circuit malfunction (’07-
09 models)

Signal error

(see page 22-159)

B1276

Combination light switch parking (SMALL) position circuit
malfunction (’07-09 models)

Signal error

(see page 22-159)

B1278

Headlight switch ON position circuit malfunction (’07-09 models)

Signal error

(see page 22-159)

B1279

Headlight switch DIMMER position circuit malfunction (’07-09
models)

Signal error

(see page 22-161)

B1280

Turn signal switch circuit malfunction (’07-09 models)

Signal error

(see page 22-186)

B1281

Windshield wiper switch MIST position circuit malfunction (’07-
09 models)

Signal error

(see page 22-226)

B1282

Windshield wiper switch INT position circuit malfunction (’07-09
models)

Signal error

(see page 22-226)

B1283

Windshield wiper switch LOW position circuit malfunction (’07-
09 models)

Signal error

(see page 22-226)

B1284

Windshield wiper switch HIGH position circuit malfunction (’07-
09 models)

Signal error

(see page 22-226)

08/08/21 14:24:07 61SNR030_220_0079

Gauge Control Module

DTC

Description

DTC type

Page

22-78

Multiplex Integrated Control System

B1150

Communication bus line error (BUS-OFF)

Loss of
communication

(see page 22-106)

B1152

Gauge control module internal error (EEPROM error)

Internal error

(see page 22-262)

B1155

Gauge control module lost communication with the MICU
(Headlight switch message)

Loss of
communication

(see page 22-263)

B1156

Gauge control module lost communication with the MICU
(Wiper switch message)

Loss of
communication

(see page 22-263)

B1157

Gauge control module lost communication with the MICU
(MICU message)

Loss of
communication

(see page 22-264)

B1159

Gauge control module lost communication with the MICU
(DOORSW message)

Loss of
communication

(see page 22-263)

B1160

Gauge control module lost communication with the MICU
(DRLOCKSW message)

Loss of
communication

(see page 22-264)

B1168

Gauge control module lost communication with the ECM/PCM
(Engine messages)

Loss of
communication

(see page 22-265)

B1169

Gauge control module lost communication with the PCM (A/T
message)

Loss of
communication

(see page 22-265)

B1170

Gauge control module lost communication with ABS/VSA
modulator-control unit (ABS/VSA message)

Loss of
communication

(see page 22-265)

B1173

Gauge control module lost communication with the TPMS
control unit (TMPS message) (’08-09 models)

Loss of
communication

(see page 22-266)

B1175

Fuel level sensor (Fuel gauge sending unit) circuit open

Signal error

(see page 22-267)

B1176

Fuel level sensor (Fuel gauge sending unit) circuit short

Signal error

(see page 22-268)

B1177

Battery voltage abnormal (’06 model)

Battery voltage

(see page 22-269)

B1178

F-CAN communication line error

Loss of
communication

(see page 22-265)

B1183

Gauge control module lost communication with EPS control unit
(EPS message)

Loss of
communication

(see page 22-270)

B1187

Gauge control module lost communication with the SRS unit
(SRS message)

Loss of
communication

(see page 22-265)

B1188

Gauge control module lost communication with the MICU (RM
message)

Loss of
communication

(see page 22-263)

08/08/21 14:24:07 61SNR030_220_0080
