Front Seat Cushion Cover Replacement

Fastener Locations

A

B

C

: Screw, 2

B

Fastener Locations

: Screw, 1

C

: Clip, 1

A

B

B

A

Passenger’s seat

Driver’s seat

C

KTC trim tool set SOJATP2014

SRS components are located in this area. Review the
SRS component locations (see page 24-11) and the
precautions and procedures (see page 24-13) before
doing repairs or service.

• Check the operation of the driver’s seat position

sensor after any of these actions (see page 24-29):
– Driver’s seat position sensor replacement
– Cover plate (front side of driver’s seat slide rail)

replacement

• Calibrate the ODS unit after any of these actions

(see page 24-27):
– Front passenger’s seat replacement (including any

seat components)

– Replacement of the front seat weight sensors
– After a vehicle collision

NOTE:

• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

• Take care not to tear or damage the seat covers.
• Put on gloves to protect your hands.

1. Remove the front seat (see page 20-118).

2. Remove the front seat belt buckle (see page 24-6).

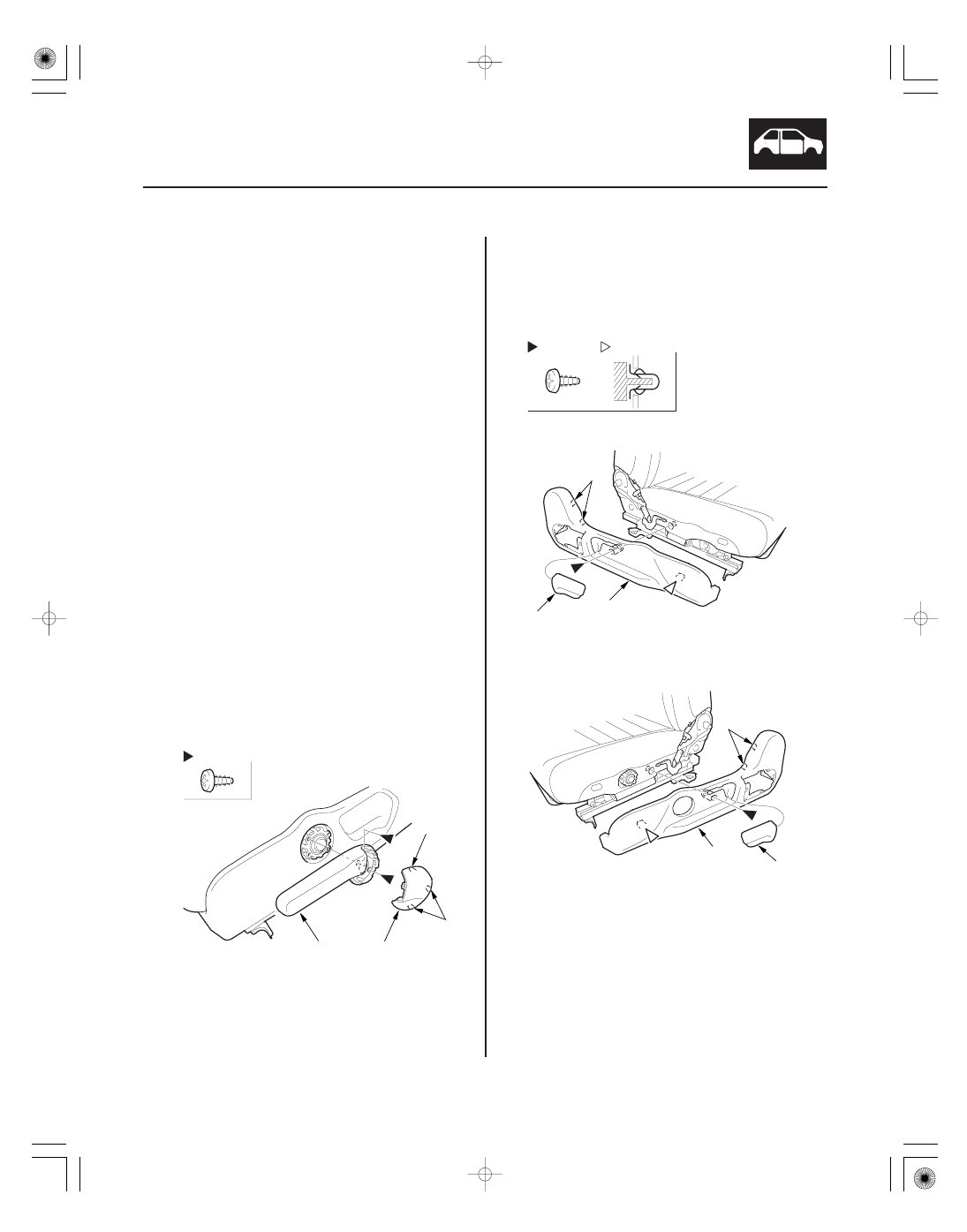

3. Pull back the cap (A) to release the hooks (B), and

remove the screws, then remove the height
adjuster handle (C).

4. Remove the recline cover (A).

–1 Remove the recline knob (B) and the screw.
–2 Gently pull out the cover, then detach the clip,

and release the hooks (C).

08/08/21 15:03:59 61SNR030_200_0129

07AAC-SEPA240

０４

０５

０６

０７

Passenger’s seat

Driver’s seat

20-128

Seats

Fastener Location

: Clip, 1

A

B

B

A

B

C

C

E

F

D

C

H

I

J

D

A

B

D

E

C

D

C

F

G

H

I

J

C

E

H

A

B

B

A

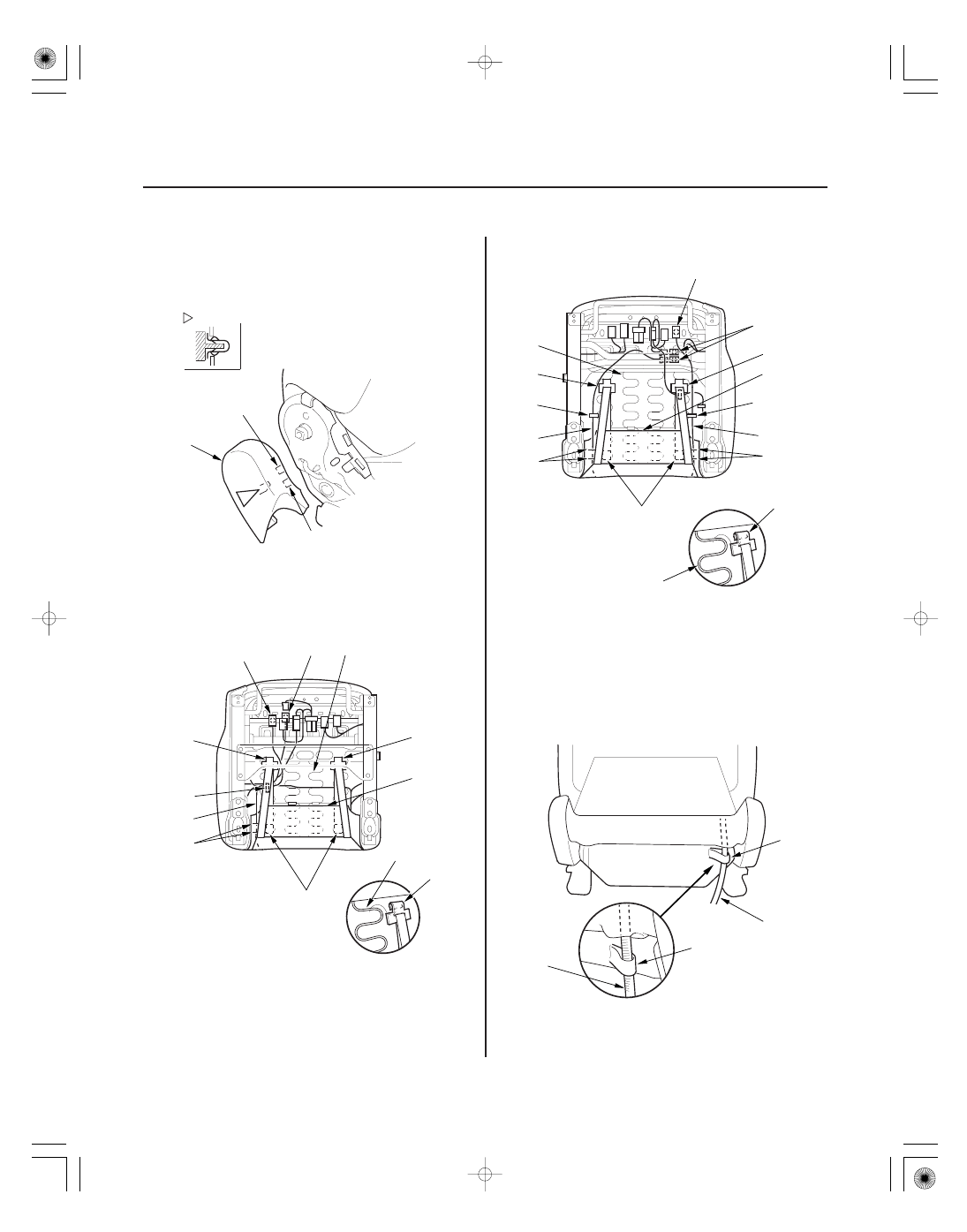

5. Gently pull out the center cover (A), then detach the

clip, and release the hooks (B). Driver’s seat is
shown; passenger’s seat is similar.

6. If equipped, disconnect the seat heater connector(s)

(A) and side airbag connector (B) from under the
seat cushion.

7. Release the hooks (C) from the seat cushion frame

spring (D). Remove the wire ties (E), and pull the
side airbag harness (F) and seat-back heater
harness (G) (driver’s seat) out through the slits (H)
in the seat cushion cover (I). Turn over the seat
cushion cover, and release the hooks (J).

8. Pull the side airbag harness (A) out through the

loop (B).

08/08/21 15:04:00 61SNR030_200_0130

０８

０９

１０

１１

Passenger’s seat

Driver’s seat

20-129

A

B

C

B

B

C

A

B

C

B

B

A

A

B

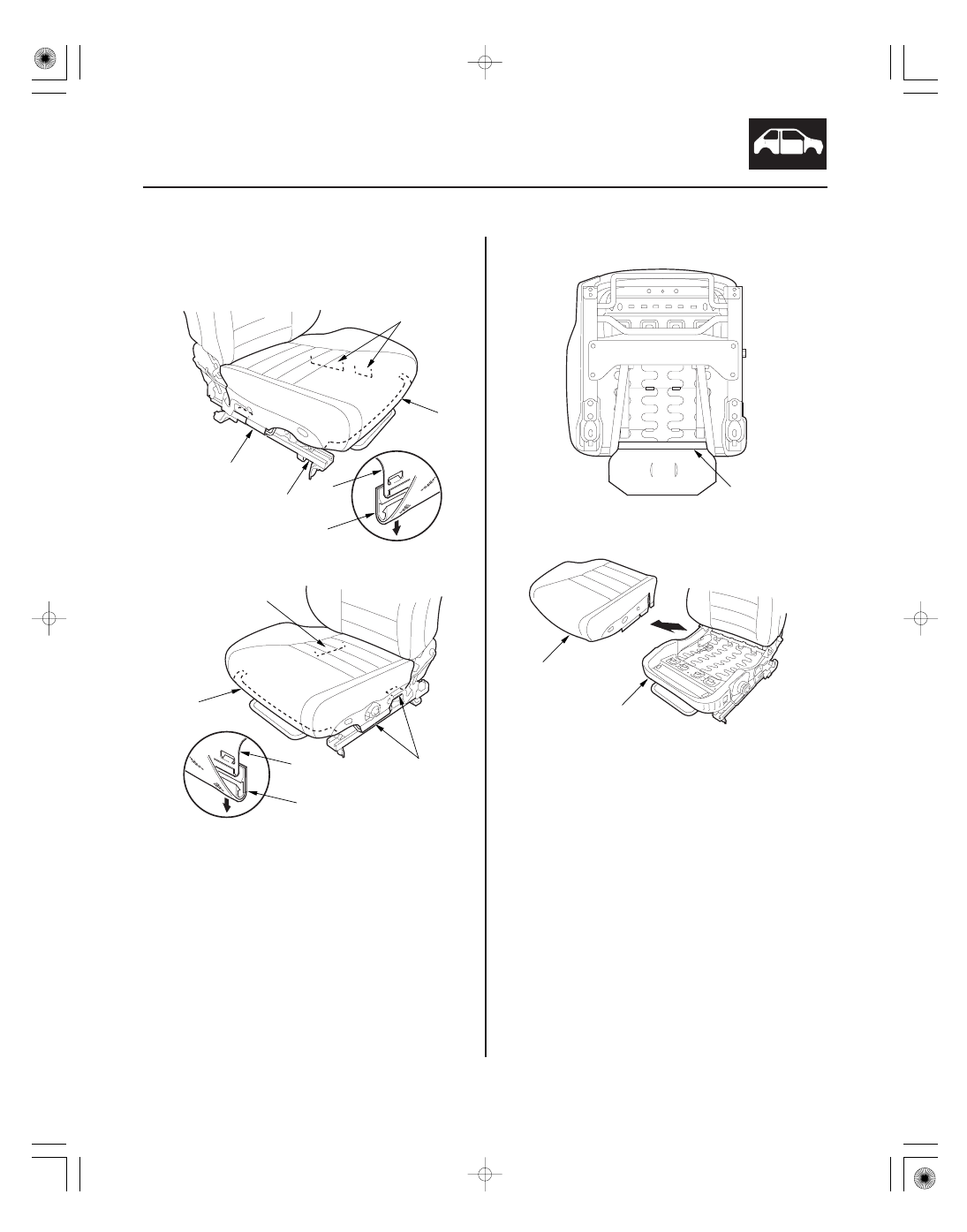

9. Release the hook strips (A, B) from the seat frame

(C).

10. Release the hook (A) from under the seat cushion.

11. Remove the seat cushion cover/pad (A) from the

seat frame (B).

08/08/21 15:04:01 61SNR030_200_0131

１２

１３

１４

20-130

Seats

A

B

A

A

A

A

A

12. Release the hooks (A) from under the seat cushion

(B).

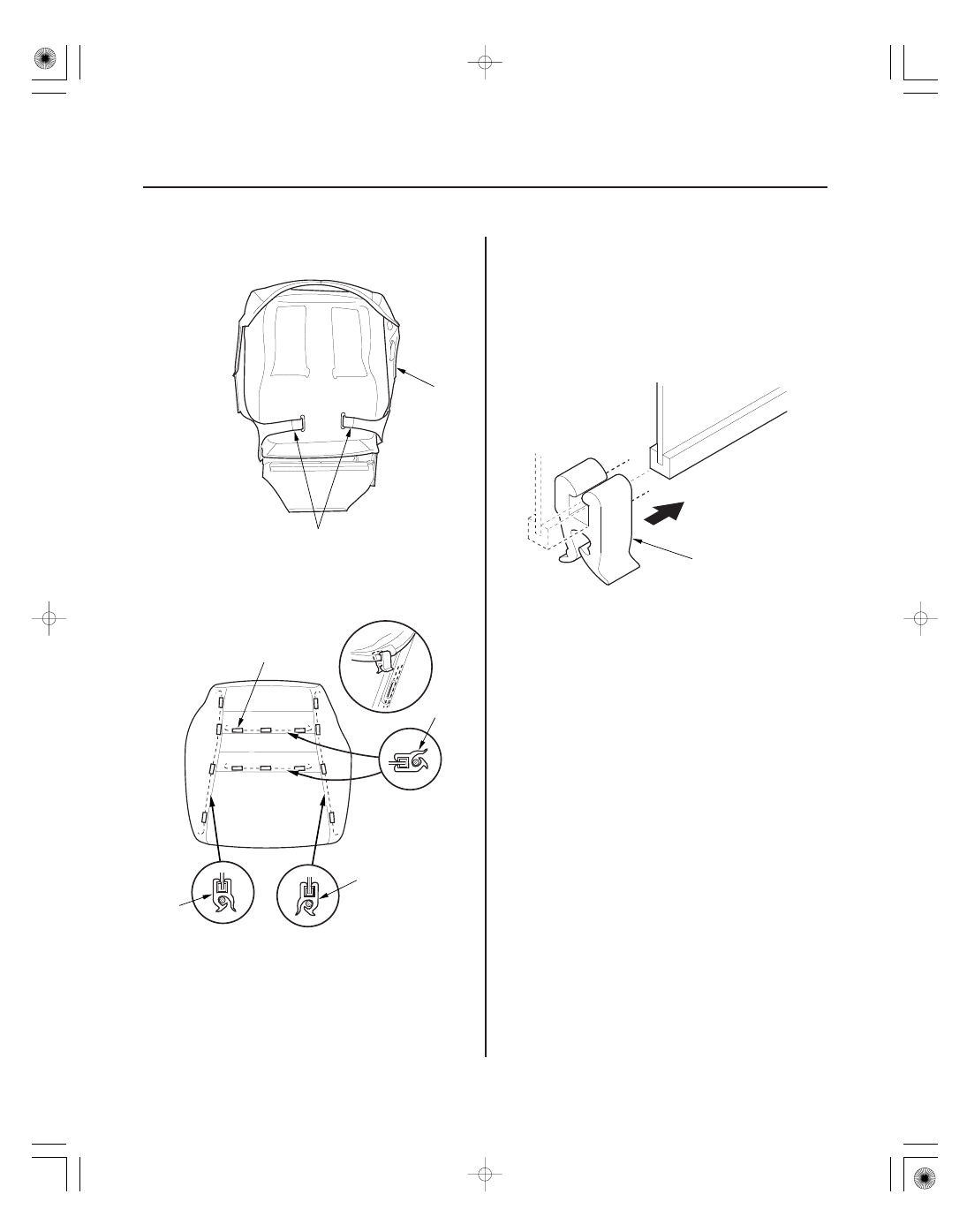

13. Pull back the edge of the seat-back cover all the

way around, and release the clips (A), then remove
the seat-back cover.

14. Install the cover in the reverse order of removal,

and note these items:

• To prevent wrinkles when installing a seat-back

cover, make sure the material is stretched evenly
over the pad before securing the clips, the hooks,
and the hook strips.

• Replace any clips (A) you removed with new

ones.

08/08/21 15:04:01 61SNR030_200_0132
