Special Tools Required

20-100

Dashboard

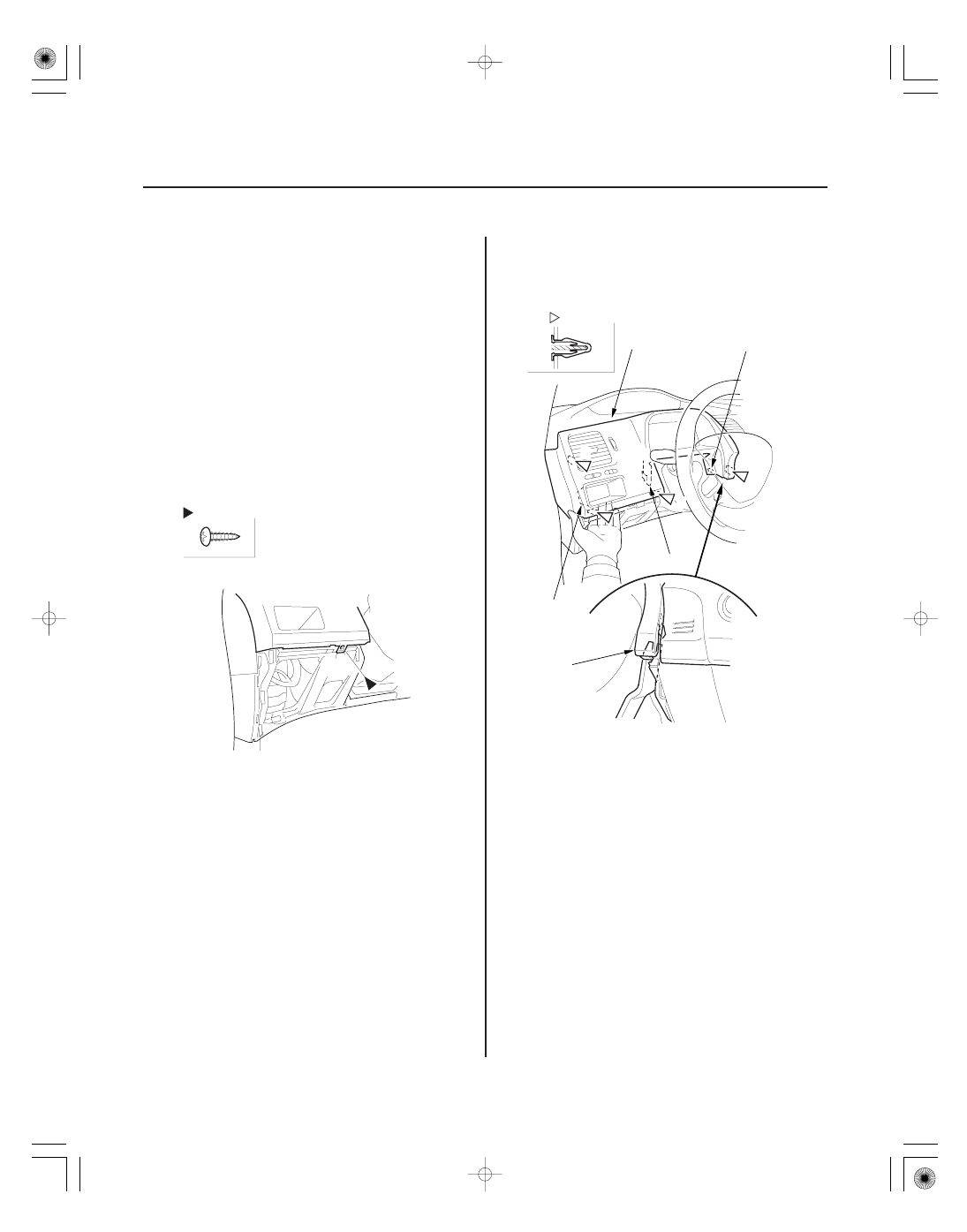

Subdisplay Visor Removal/Installation

Fastener Location

: Screw, 1

Fastener Locations

: Clip, 4

B, E

A

B

C

B

B

F

D

E

D

KTC trim tool set SOJATP2014

NOTE:

• Put on gloves to protect your hands.
• Take care not to scratch the dashboard and related

parts.

• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

1. Remove the driver’s dashboard lower cover

(see page 20-102).

2. Tilt the steering column down, and pull it fully out.

3. Remove the screw.

4. Pull the back of the driver’s pocket (A) by hand from

the driver’s lower cover opening to release the clips
(B) and the hook (C) on the outside.

5. Pry up on the inside edge of the subdisplay visor

(D) with a trim tool to detach the clip (E), and
release the pin (F).

08/08/21 15:02:53 61SNR030_200_0102

07AAC-SEPA240

０３

０４

０５

20-101

Fastener Locations

: Clip, 6

A

B

A

Fastener Locations

: Screw, 5

A

B

C

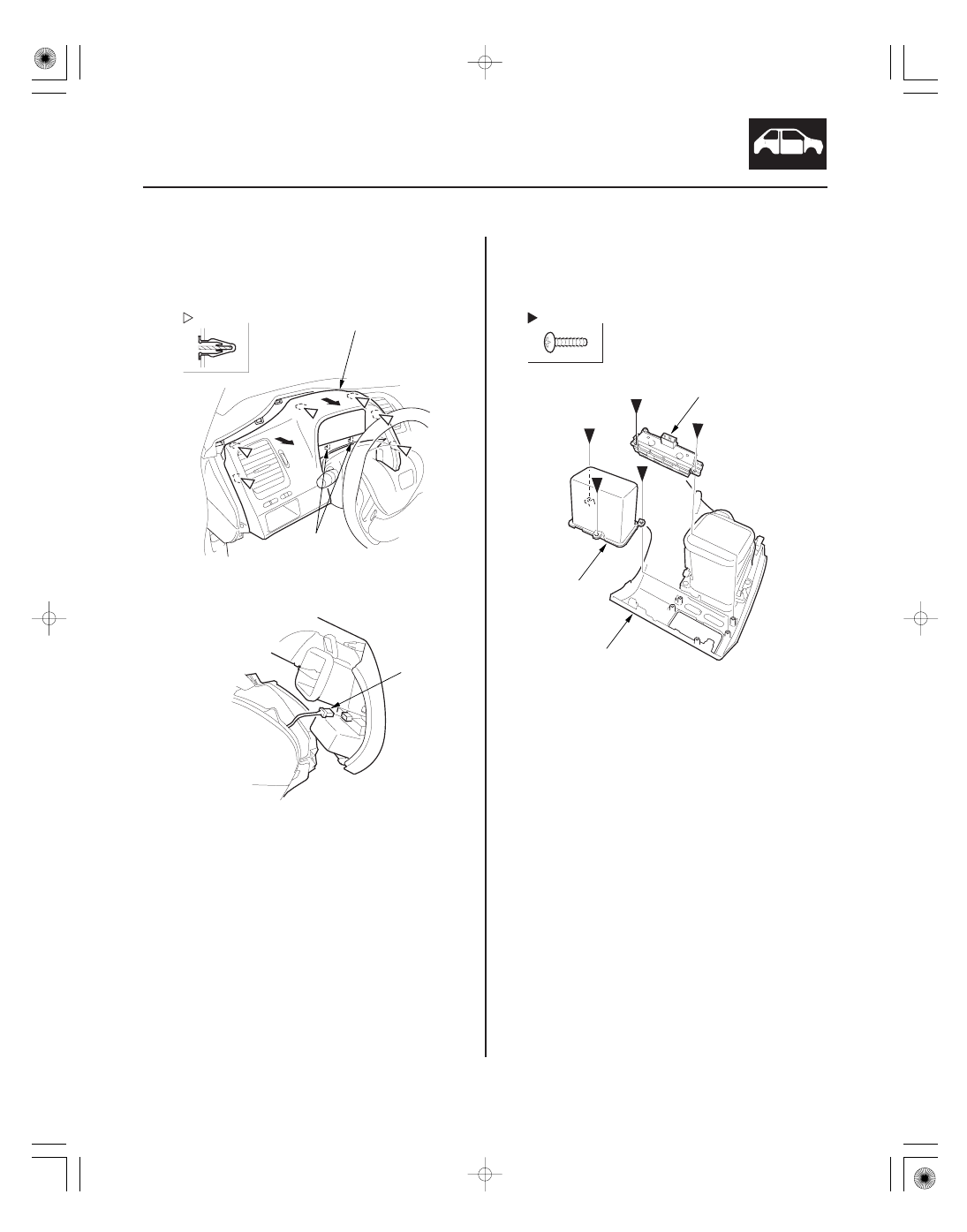

6. Detach the clips along the upper edge of the

subdisplay visor (A). Gently pull out the visor to
release the hooks (B).

7. Disconnect the illumination control switch

connector (A).

8. If necessary, remove the screws, then remove the

illumination control switch (A), and the driver’s
pocket (B) from the subdisplay visor (C).

9. Install the subdisplay visor in the reverse order of

removal, and note these items:

• Make sure the connector is plugged in properly.
• If the clips are damaged or stress-whitened,

replace them with new ones.

• Push the clips into place securely.

08/08/21 15:02:53 61SNR030_200_0103

０１

０２

ＳＮＲ９Ａ００Ｊ２６２２０２１９３０１ＫＤＡＴ１０

Special Tools Required

20-102

Dashboard

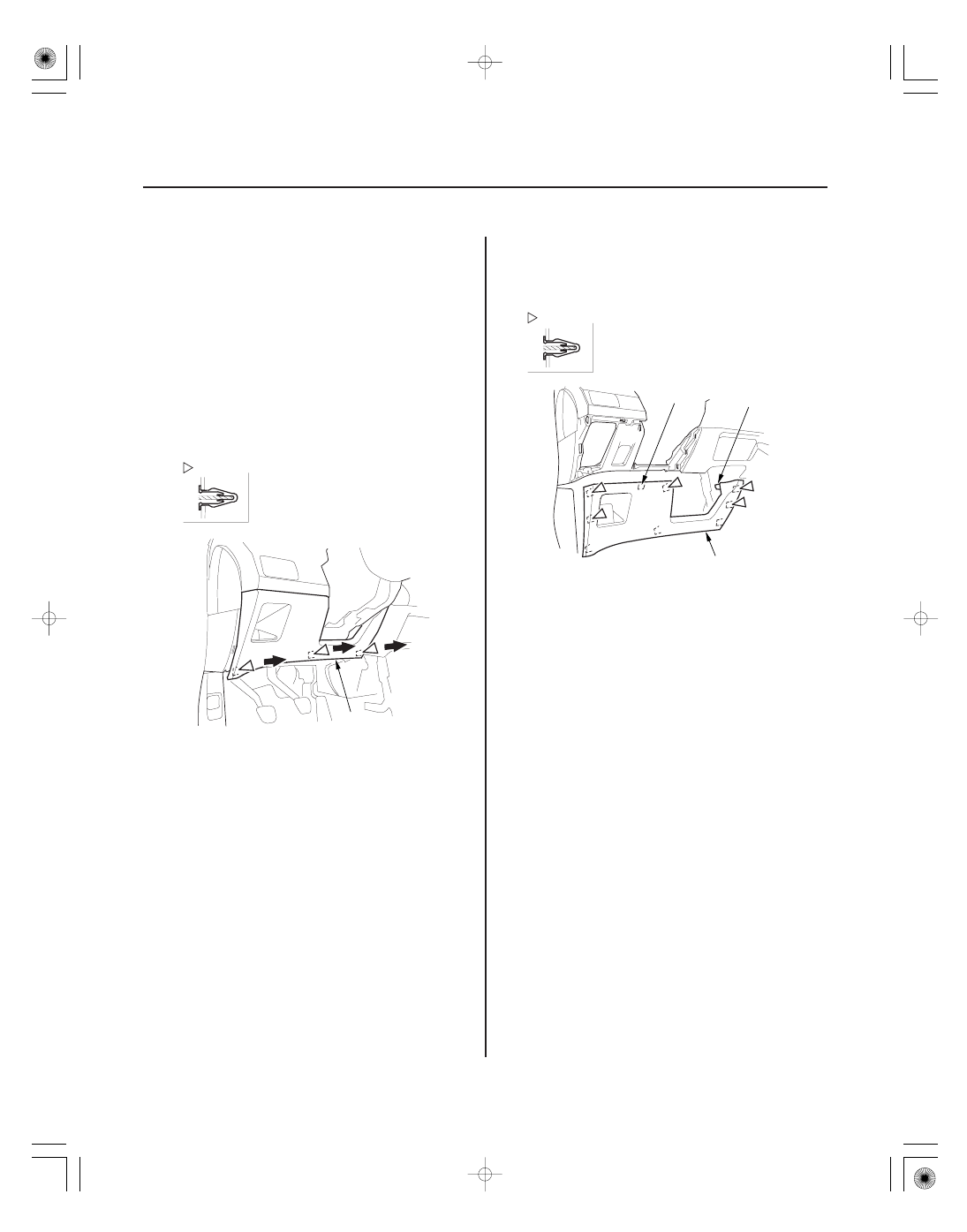

Driver’s Dashboard Lower Cover Removal/Installation

A

Fastener Locations

: Clip, 3

Fastener Locations

: Clip, 5

A

B

C

KTC trim tool set SOJATP2014

NOTE:

• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

• Take care not to scratch the dashboard and related

parts.

1. Tilt the steering column fully upward.

2. Gently pull out on the lower edge of the dashboard

lower cover (A) to detach the lower clips.

3. Detach the upper clips, and release the hook (A)

and the pin (B) by pulling the driver’s dashboard
lower cover (C) back.

4. Install the lower cover in the reverse order of

removal, and note these items:

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Push the clips into place securely.

08/08/21 15:02:54 61SNR030_200_0104

07AAC-SEPA240

０１

ＳＮＲ９Ａ００Ｊ２６２２０２１９３７１ＫＤＡＴ１０

０１

ＳＮＲ９Ａ００Ｊ２６２２０２１９２８５ＫＤＡＴ００

20-103

20-103

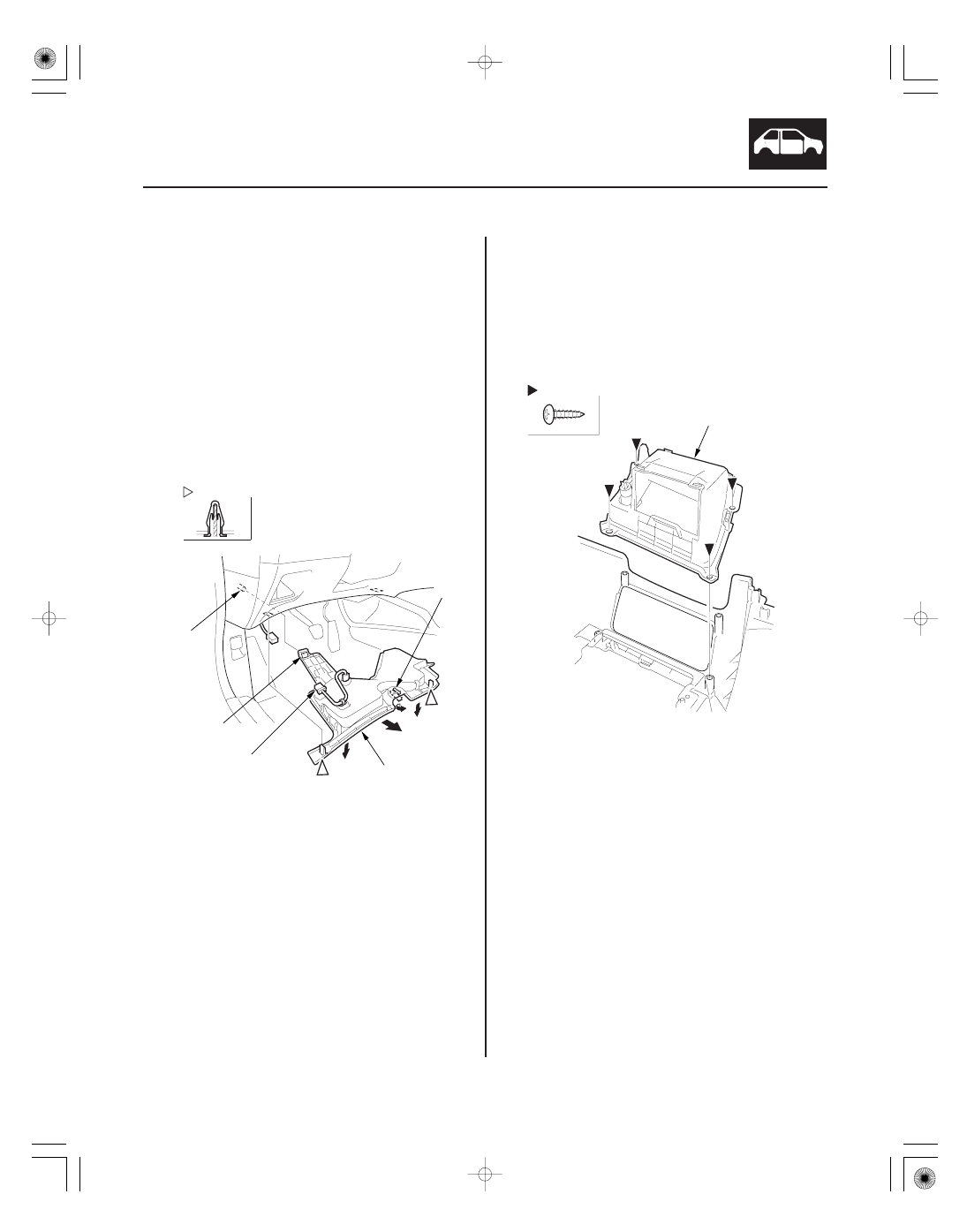

Driver’s Dashboard Undercover
Removal/Installation

Center Pocket Removal/Installation

Fastener Locations

: Clip, 2

C

D

E

A

B

Fastener Locations

: Screw, 4

A

NOTE: Take care not to scratch the dashboard and
related parts.

1. Remove the driver’s dashboard undercover (A).

–1 Turn the lock knob (B) 90 °.
–2 Gently pull down the rear edge to detach the

clips.

–3 Pull the undercover away to release the pin (C)

from the holder (D).

–4 For some models: If equipped with a foot light

illumination, disconnect the foot light
illumination connector (E).

2. Install the undercover in the reverse order of

removal, and note these items:

• Make sure the foot light illumination connector is

plugged in properly (for some models).

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Push the clips into place securely.

NOTE: Take care not to scratch the dashboard and
related parts.

1. Disassemble the dashboard/steering hanger beam

(see page 20-114).

2. Remove the screws, then remove the center pocket

(A).

3. Install the center pocket in the reverse order of

removal.
