20-81

Fastener Locations

: Clip, 3

A

: Clip, 2

B

A

B

C

D

E

C

A

A

B

A

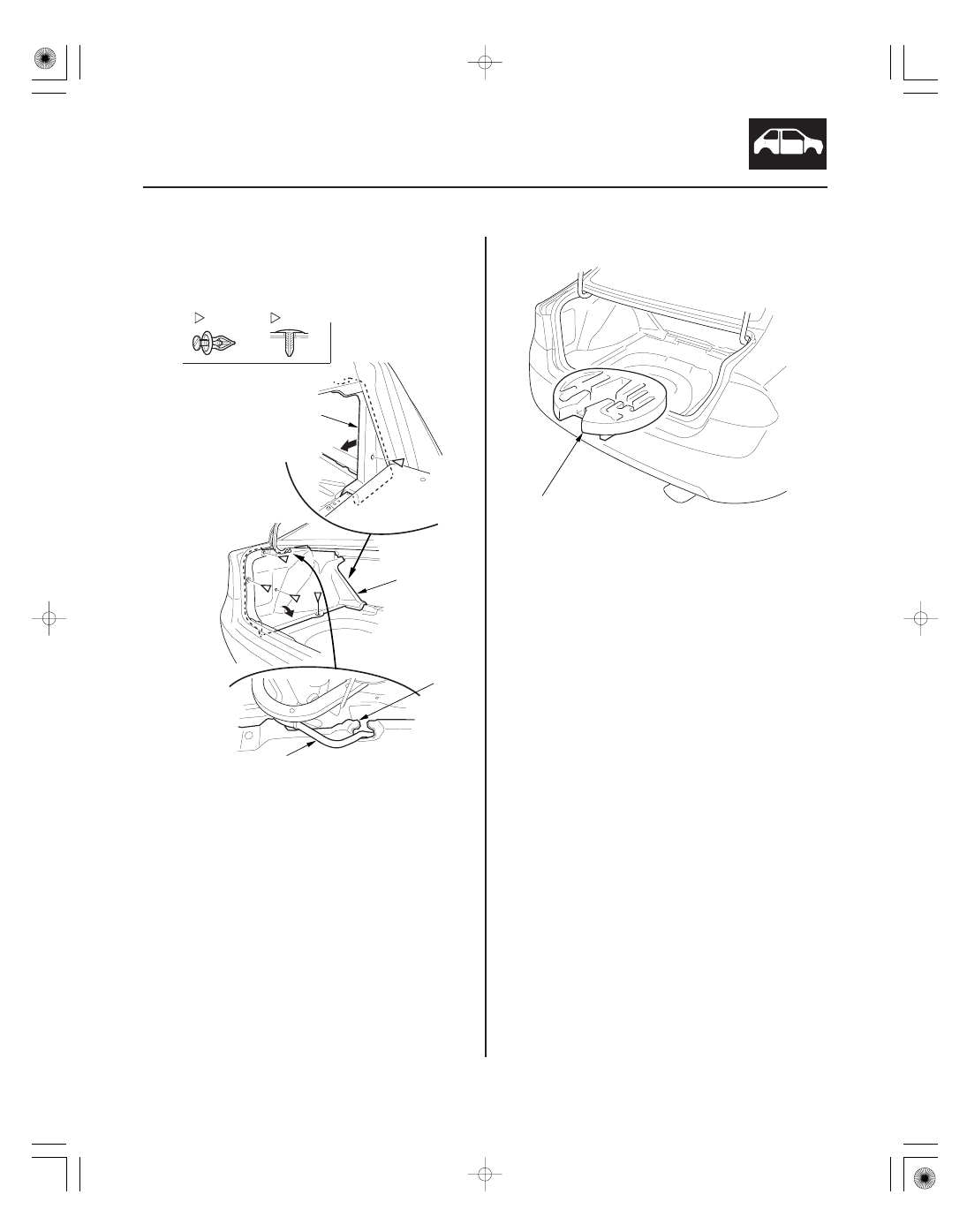

6. Remove the clips (A, B), then remove the trunk side

trim panel (C). Release the wire harness (D) from
the slit (E) in the trim panel.

7. If necessary, remove the trunk tool box (A).

8. Install the trim in the reverse order of removal, and

note these items:

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Push the clips into place securely.

08/08/21 15:01:37 61SNR030_200_0083

４１

４２

ＳＮＲ９Ａ００Ｊ２６２７３４０００００ＫＤＡＴ５３

０１

０２

ＳＮＲ９Ａ００Ｊ２６２０００３０１９０ＫＤＡＴ００

Special Tools Required

Special Tools Required

20-82

20-82

Interior Trim

Trim Removal/Installation - Trunk
Lid

Grab Handle Removal/Installation

Fastener Locations

: Clip, 2

A

Fastener Locations

: Clip, 4

A

: Clip, 4

B

A

B

C

A

A

A

B

B

B

A

B

A

A

C

B

C

A

KTC trim tool set SOJATP2014

NOTE:

• Put on gloves to protect your hands.
• Take care not to bend or scratch the trim and panels.
• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

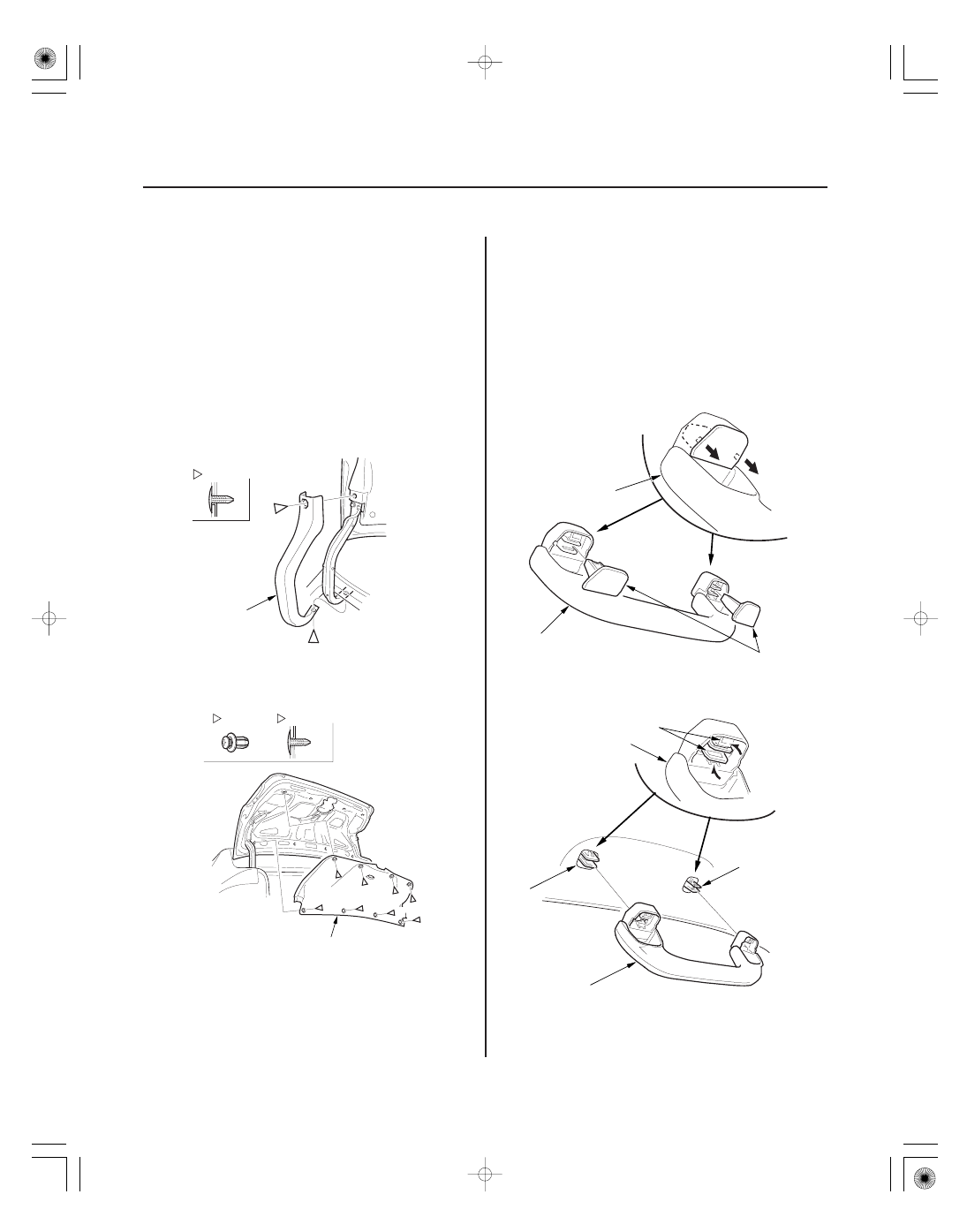

1. Remove the clips from both trunk lid hinge cover

(A), then remove the covers.

2. Remove the clips (A, B), then remove the trunk lid

trim (C).

3. Install the trim in the reverse order of removal, and

if the clips are damaged or stress-whitened, replace
them with new ones.

KTC trim tool set SOJATP2014

NOTE: Use the appropriate tool from the KTC trim tool
set to avoid damage when removing components.

1. Lower the grab handle (A), then pull out the

stoppers (B).

2. While pinching the clips (A), release the hooks (B),

then remove the grab handle (C).

08/08/21 15:01:38 61SNR030_200_0084

07AAC-SEPA240

07AAC-SEPA240

０３

０４

０５

０６

20-83

A

A

B

A

B

C

A

B

C

A

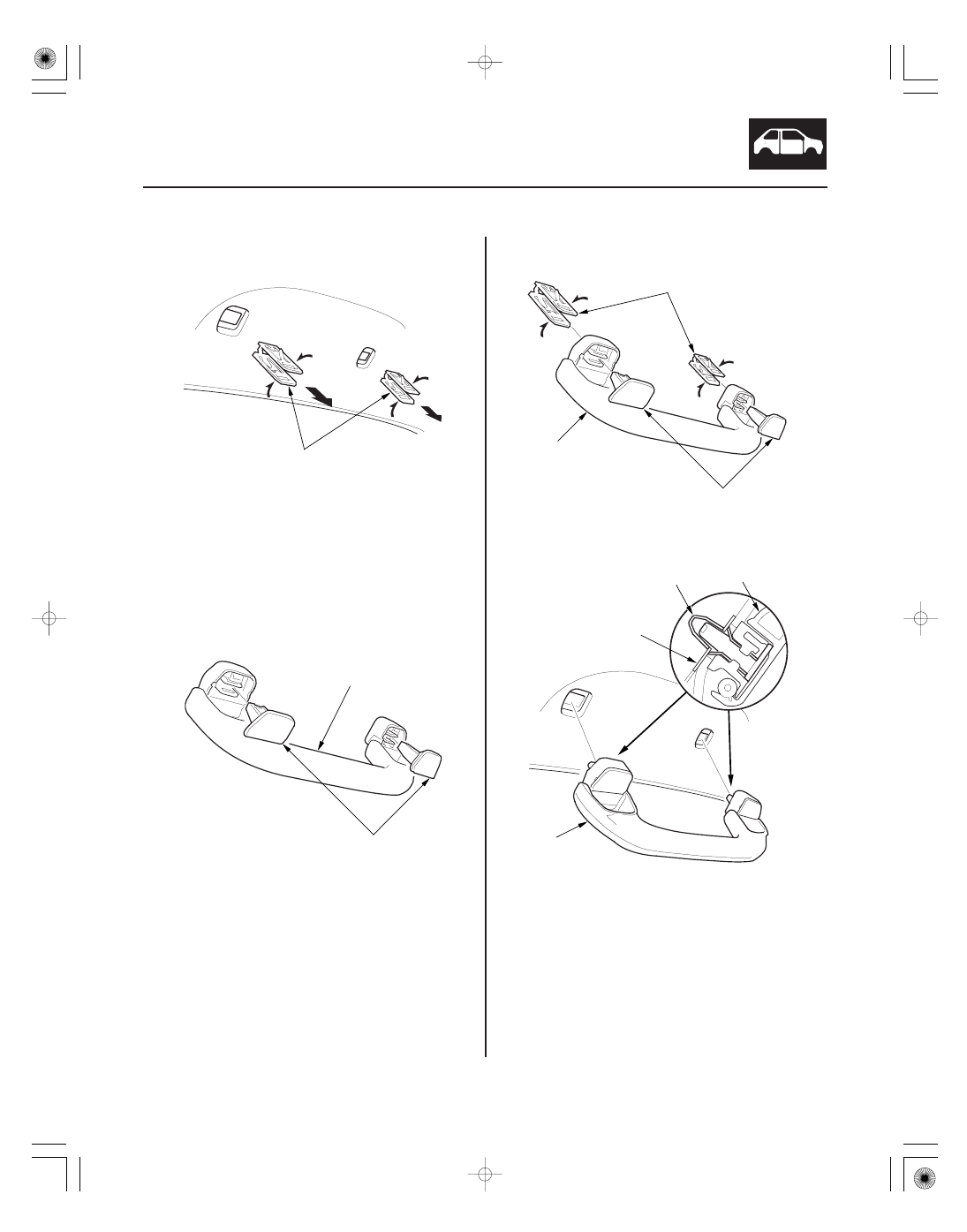

3. Remove all of the clips (A) with a pair of pliers by

pinching its hooks.

4. If the side curtain airbag has deployed, replace the

grab handle with a new one.

5. If the side curtain airbag has not deployed, to

prevent the side curtain airbags from deploying
improperly and possibly causing injury, inspect the
removed pieces and replace them if they have any
of the following damage:

• Any cracks or breakage in the grab handle (A).
• Any cracks or stress-whitening in the stoppers (B).

6. Install the clips (A) to the grab handle (B), then

install the stoppers (C) fully into the clips.

7. Position the grab handle (A) on the bracket (B), and

push on the grab handle until the clips (C) snap into
place securely.

08/08/21 15:01:39 61SNR030_200_0085

０１

０２

＊０１

ＳＮＲ９Ａ００Ｊ２６２０００３１２０１ＫＤＡＴ００

Special Tools Required

20-84

Interior Trim

Headliner Removal/Installation

A

B

C

A

B

Fastener Locations

: TORX Screw, 2

A

B

KTC trim tool set SOJATP2014

SRS components are located in this area. Review the
SRS component locations, (see page 24-11) and the
precautions and procedures (see page 24-13) before
doing repairs or service.

NOTE:

• Put on gloves to protect your hands.
• Take care not to bend or scratch the trim and panels.
• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

1. Do the battery terminal disconnection procedure

(see page 22-68), and wait at least 3 minutes before
beginning work.

2. Remove these items:

• A-pillar trim, both sides (see page 20-69)
• Ceiling light (see page 22-197)
• Front seat belt upper anchor, both sides (see step

6 on page 24-4)

• B-pillar lower trim, both sides (see page 20-72)
• B-pillar upper trim, both sides (see page 20-72)
• C-pillar trim, both sides (see page 20-75)
• Grab handles, four places (see page 20-82)

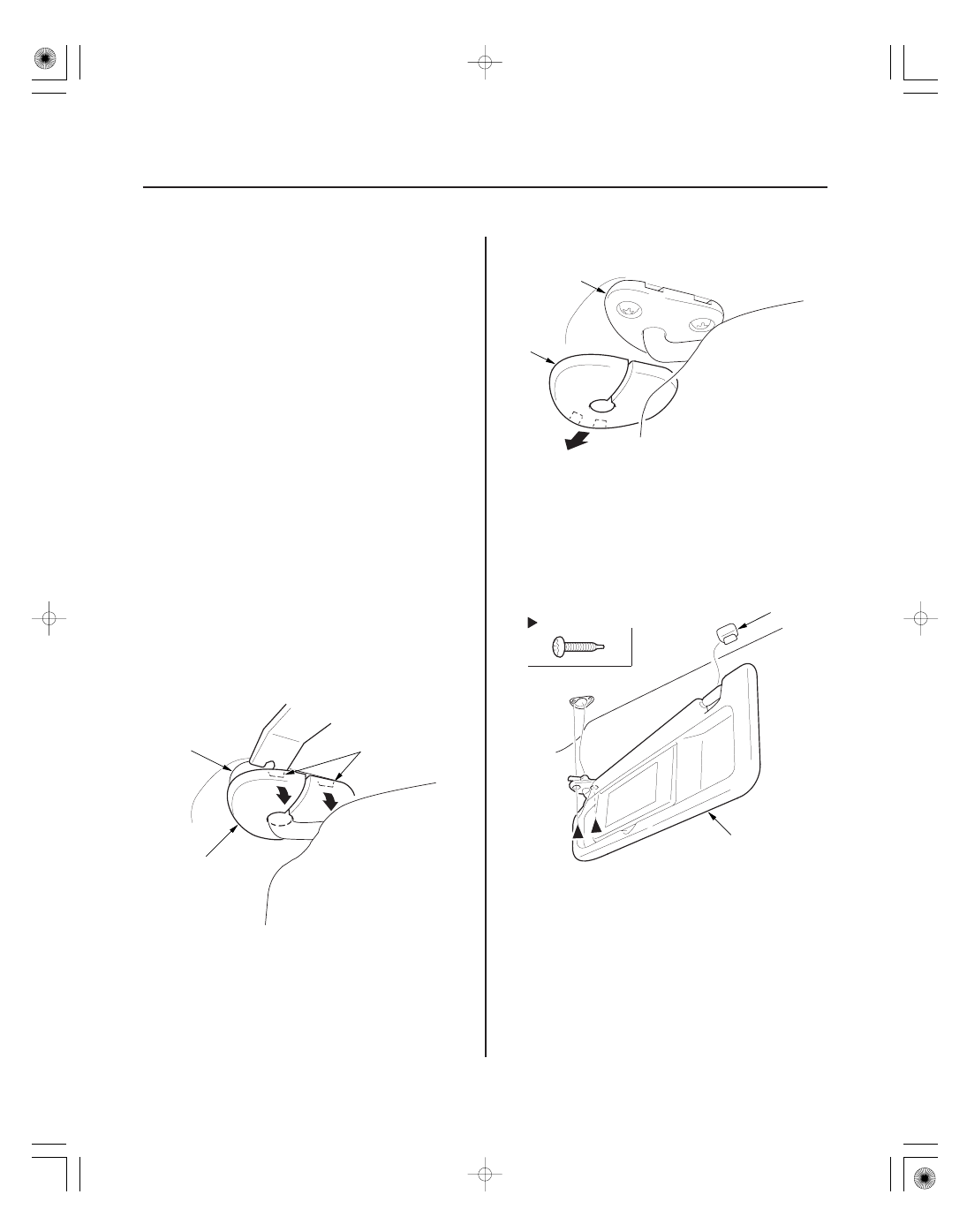

3. Release the tabs (A) from the bracket (B) of the

sunvisor cap (C) with a trim tool.

4. Remove the sunvisor cap (A) from the bracket (B).

5. From both sides, remove the sunvisor (A).

–1 Remove the sunvisor from the body and the

holder (B).

–2 Remove the screws with a TORX T25 bit.
–3 Remove the sunvisor from the body, and if

equipped disconnect the vanity mirror light
connector.

08/08/21 15:01:39 61SNR030_200_0086
