EPS Components

A
14 x 1.5 mm
103 N·m
(10.5 kgf·m,
75.9 lbf·ft)

A
14 x 1.5 mm
103 N·m
(10.5 kgf·m,
75.9 lbf·ft)

B
12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

A

B

A
6 x 1.0 mm
12 N·m
(1.2 kgf·m,
8.7 lbf·ft)

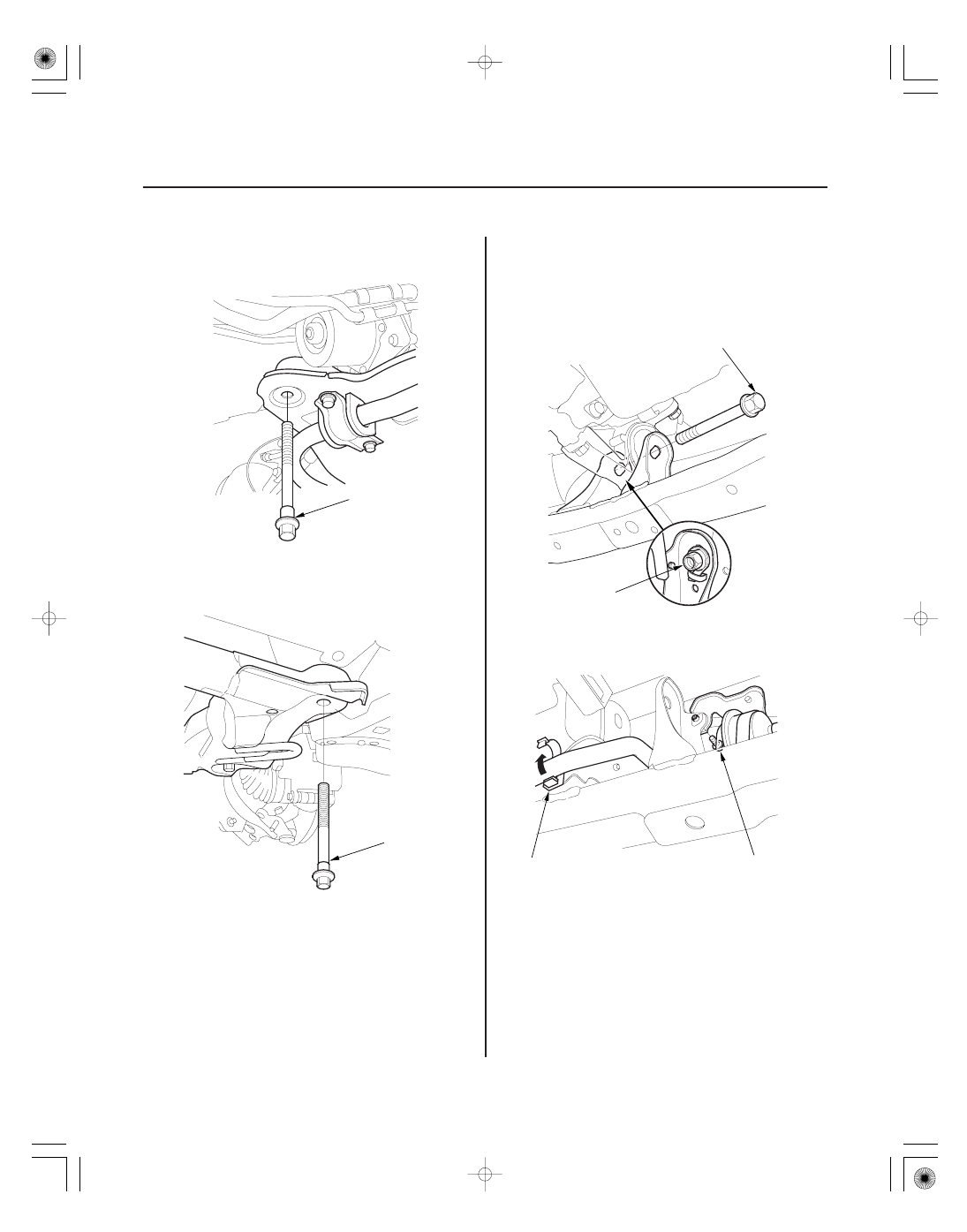

11. Install the new front subframe rear mounting bolts

(A), and tighten them to the specified torque.

12. Install the new front subframe front mounting bolts

(A), and tighten them to the specified torque.

13. M/T: Install the new nut (A) and the new front

engine mounting bolt (B), and tighten the mounting
bolt to the specified torque.

14. A/T: Install the ATF filter mounting bolt (A), then

clamp the ATF cooler hose with the clamp (B).

Replace.

Replace.

Replace.

Replace.

08/08/21 14:55:16 61SNR030_170_0075

３３

０７

０８

０９

17-75

A

B

A
14 x 1.5 mm
88 N·m
(9.0 kgf·m,
65 lbf·ft)

A
12 x 1.25 mm
64 N·m
(6.5 kgf·m,
47 lbf·ft)

A
12 x 1.25 mm
64 N·m
(6.5 kgf·m,
47 lbf·ft)

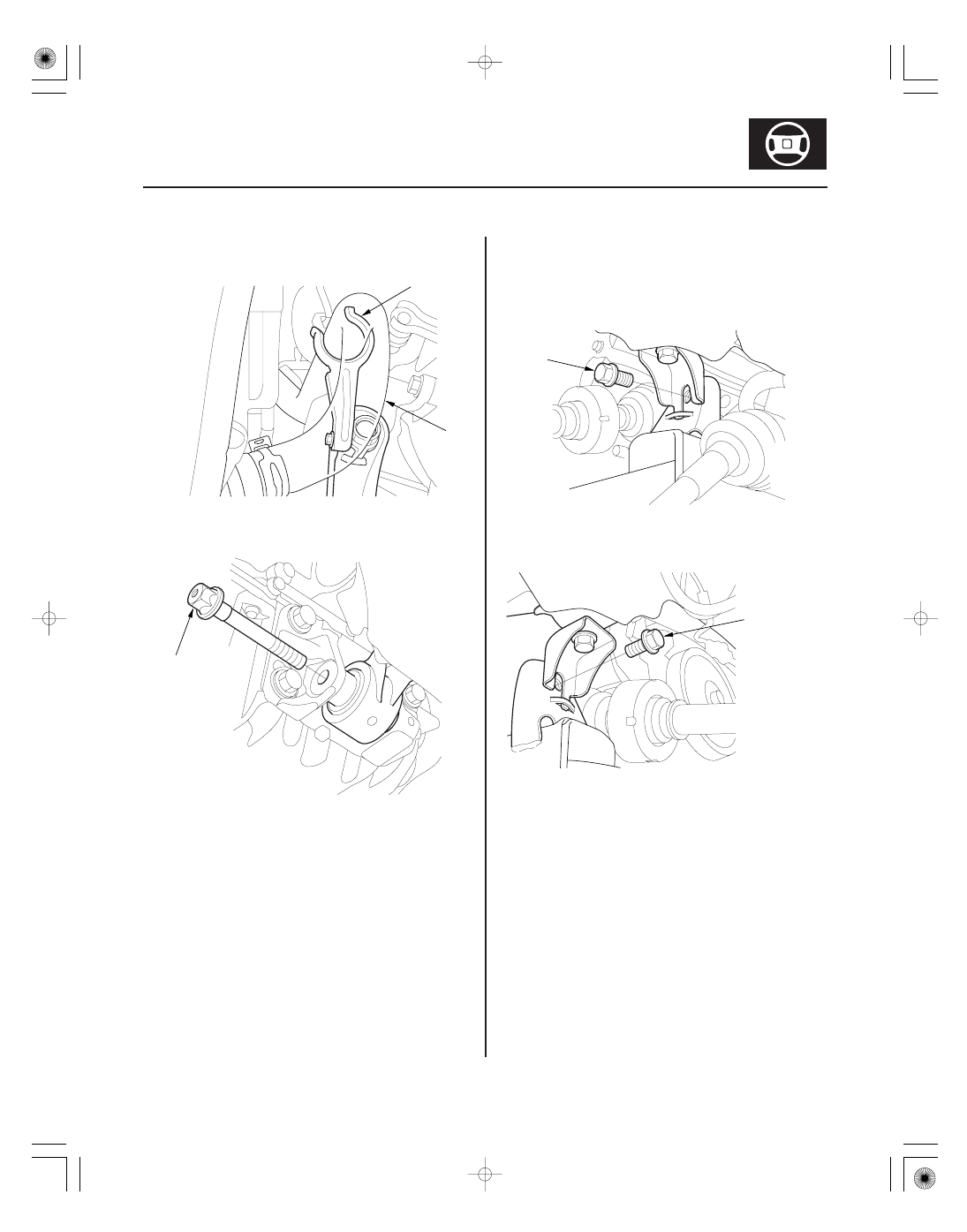

15. Install the lower radiator hose (A) to the radiator

hose stay (B).

16. Install the new lower torque rod mounting bolt (A),

and tighten to the specified torque.

17. Install the new front subframe middle mount bolt

(A) on the left side, and tighten it to the specified
torque.

18. Install the new front subframe middle mount bolt

(A) on the right side, and tighten it to the specified
torque.

19. Lower the transmission jack supporting the front

subframe.

Replace.

Replace.

Replace.

08/08/21 14:55:17 61SNR030_170_0076

３７

０３

＊０５

２０

17-76

EPS Components

A

B

C
12 x 1.25 mm
59 N·m
(6.0 kgf·m, 43 lbf·ft)

D
12 x 1.25 mm
59 N·m
(6.0 kgf·m, 43 lbf·ft)

B

A

E
12 x 1.25 mm
59 N·m
(6.0 kgf·m,
43 lbf·ft)

D

C

A

B

B
12 x 1.25 mm
54 N·m
(5.5 kgf·m,
40 lbf·ft)

A

D

E

C

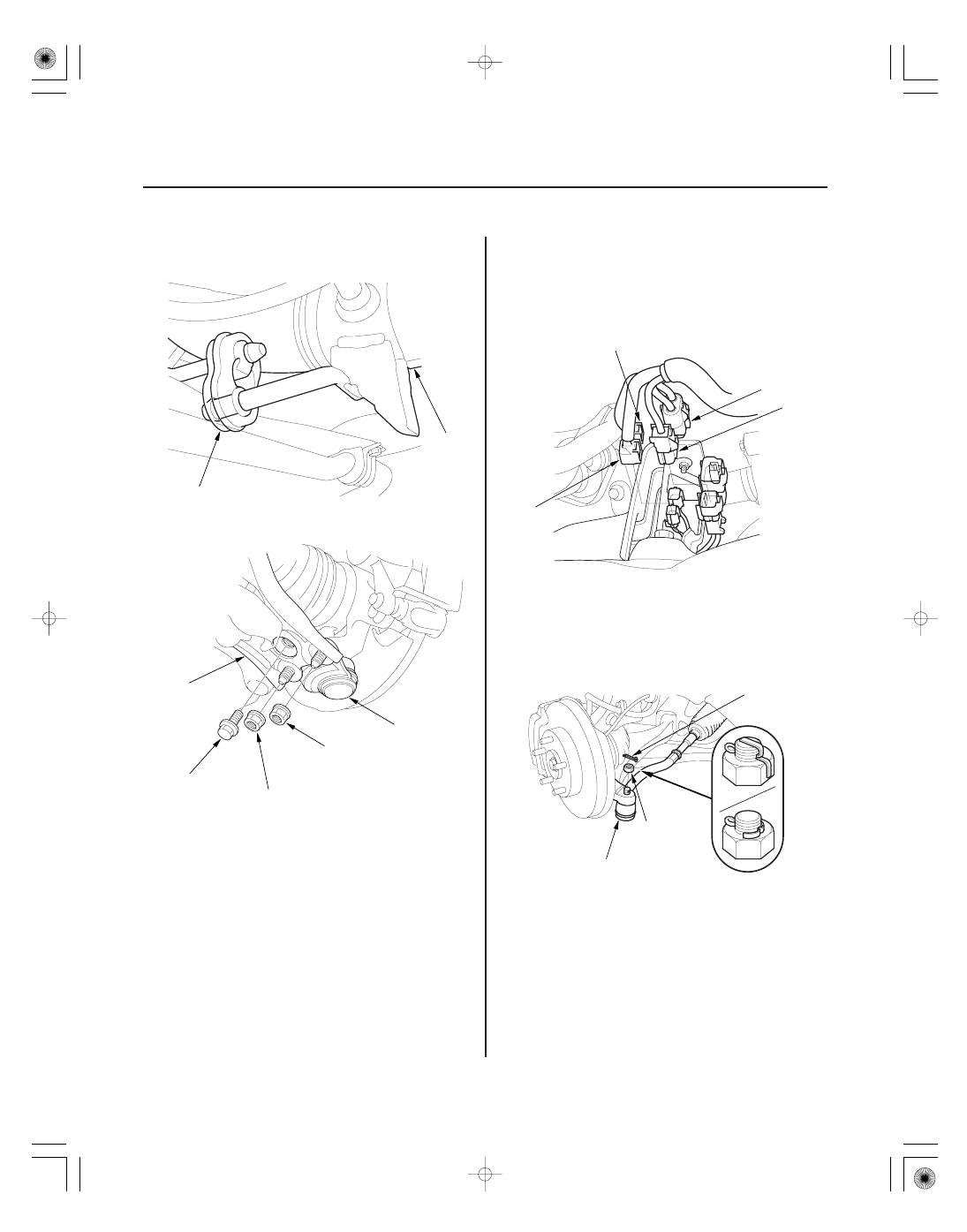

20. Install the exhaust hanger (A) to the three way

catalytic converter (TWC) (B).

21. Connect the lower arm (A) to the lower ball joint (B).

22. Install a new flange bolt and the new self-locking

nuts. After lightly tightening all three fasteners,
tighten them to the specified torque in the
following order; the self-locking nut on the front (C),
the self-locking nut on the rear (D), then the flange
bolt (E).

23. Remove the vinyl tape, then connect the EPS motor

connector A (2P), the EPS motor connector B (1P),
torque sensor 4P connector (C), the EPS motor
angle sensor 6P connector (D) to the steering
gearbox. Make sure to push these connectors until
you hear a click so that the connectors are secured.

24. Install the front splash shield (see page 20-172).

25. Wipe off any grease contamination from the ball

joint tapered section and the threads. Reconnect
the tie-rod ends (A) to the steering knuckles. Install
the 12 mm nut (B) and tighten it.

26. Install the new cotter pin (C), and bend it as shown

(D) or (E).

27. Install the front wheel, then set the wheels in the

straight ahead position.

NOTE: Before installing the wheel, clean the mating
surfaces between the brake disc and inside of the
wheel.

Replace.

Replace.

Replace.

Replace.

08/08/21 14:55:18 61SNR030_170_0077

２１

４２

４３

±

17-77

73

20 °

B

A

FRONT

C
8 x 1.25 mm
28 N·m
(2.9 kgf·m, 21 lbf·ft)

A

B

A

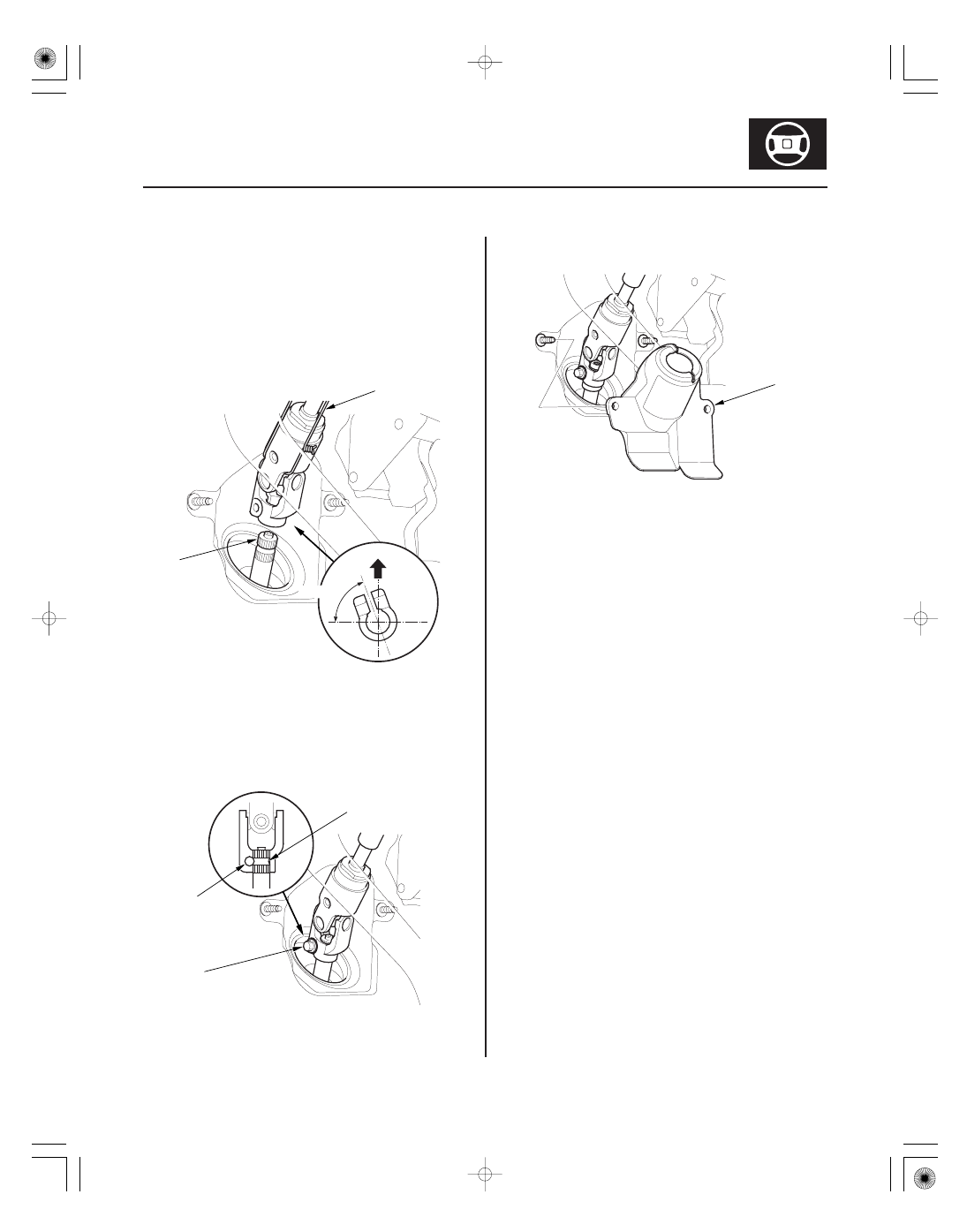

28. Lower the vehicle.

29. Center the steering rack within its stroke in the

steering joint connection.

30. With the rack in the straight ahead driving position,

cut the wire (A) and slip the lower end of the
steering joint onto the pinion shaft (B) in the range
shown.

31. Align the bolt hole (A) on the steering joint with the

groove (B) around the pinion shaft, and loosely
install the joint bolt (C). Be sure that the joint bolt is
securely in the groove of the pinion shaft. Pull on
the steering joint to make sure that the steering
joint is fully seated. Tighten the steering joint bolt
to the specified torque.

32. Install the steering joint cover (A).

33. Install the driver’s dashboard under cover

(see page 20-103).
