Acura CSX. Manual - part 332

０１

０１

０１

０１

ＳＮＲ９Ａ０００００００００Ｊ１７０１ＰＡＡＴ００

Ref. No.

Tool Number

Description

Qty

17-2

Steering

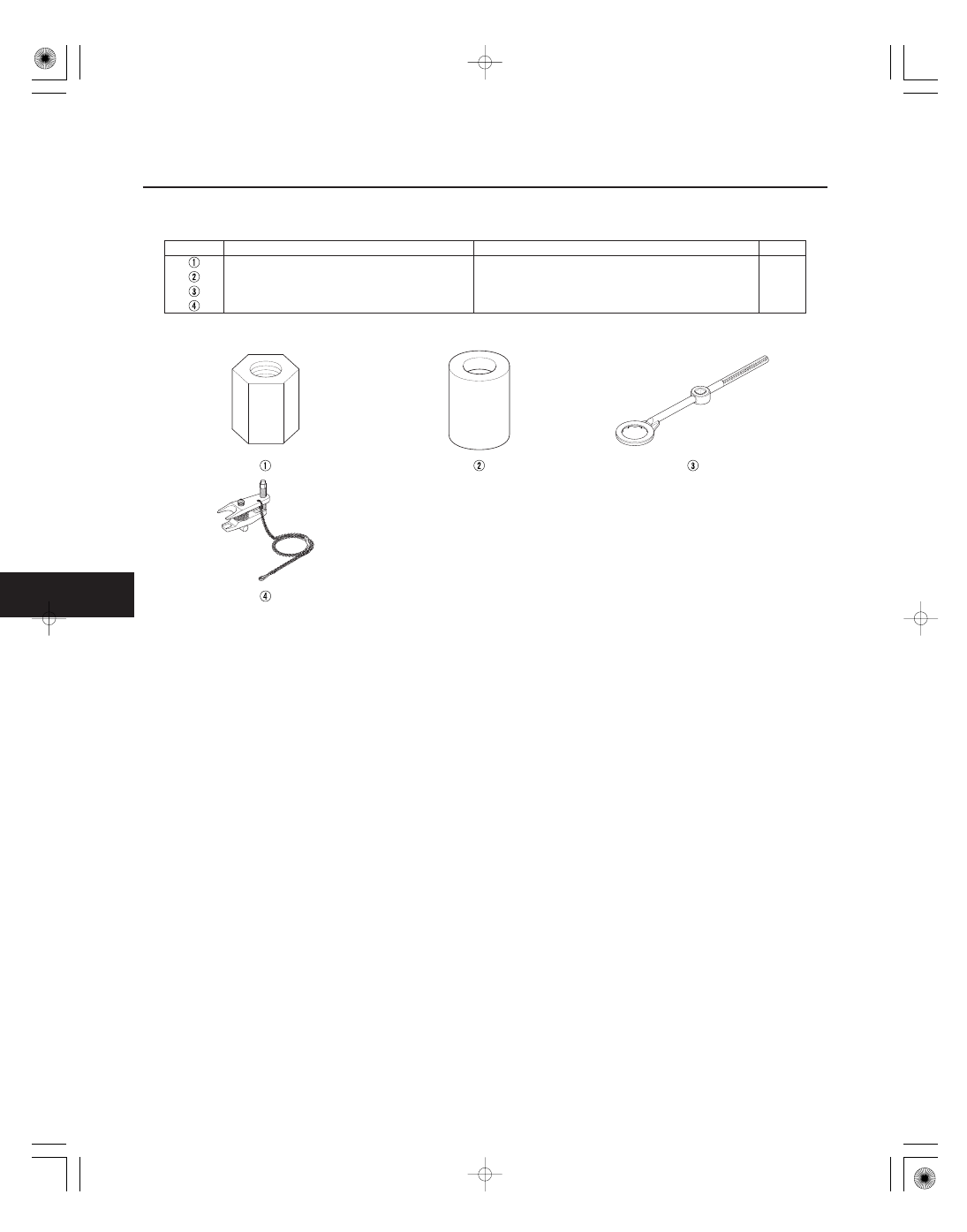

Special Tools

07AAF-SDAA100

Ball Joint Thread Protector, 12 mm

1

07JAF-SH20330

Bushing Base

1

07MAA-SL0020A

Locknut Wrench, 43 mm

1

07MAC-SL0A202

Ball Joint Remover, 28 mm

1

08/08/21 14:53:10 61SNR030_170_0003

＊０１

ＳＮＲ９Ａ００Ｆ０００００００００００ＤＡＡＴ００

17-3

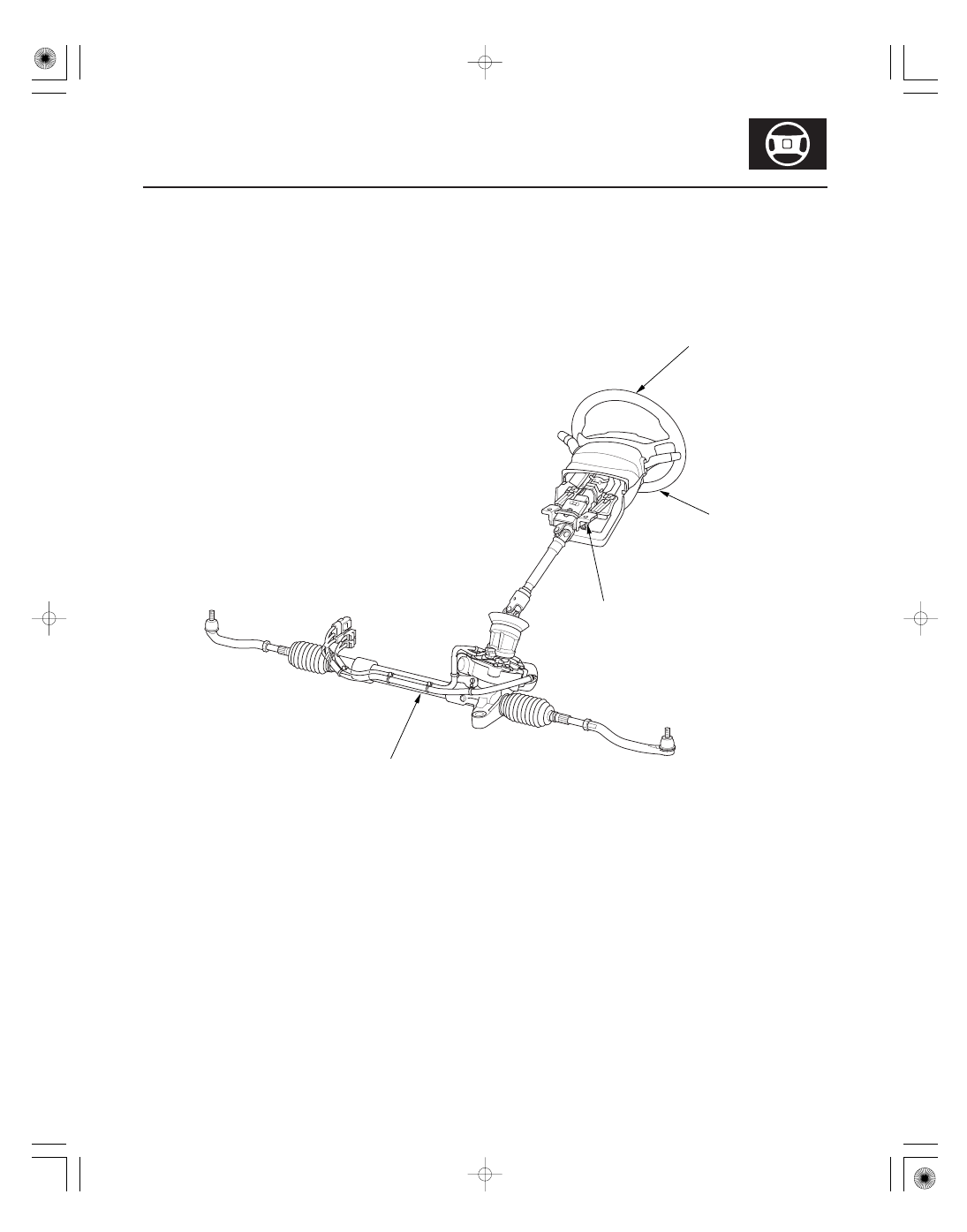

Component Location Index

DRIVER’S AIRBAG

POWER STEERING GEARBOX

STEERING COLUMN

STEERING WHEEL

Replacement,

page 24-188

Rack Guide Adjustment, page 17-15
Tie-rod End Ball Joint Boot Replacement, page 17-16
Gearbox Mount Cushion Replacement, page 17-17
EPS Component, page 17-18

Column Cover Removal and Installation,

page 17-9

Removal and Installation,

page 17-10

Inspection, page 17-14
Steering Lock Replacement,

page 17-14

Removal, page 17-6
Disassembly/ Reassembly,

page 17-7

Installation, page 17-8

08/08/21 14:53:12 61SNR030_170_0004

０１

ＳＮＲ９Ａ００Ｆ００００００５７１６１ＭＡＡＴ０１

０１

ＳＮＲ９Ａ００Ｆ０００００００００００ＭＡＡＴ０２

−

−

Rotational play: 0

10 mm (0

0.39 in.)

17-4

17-4

Steering

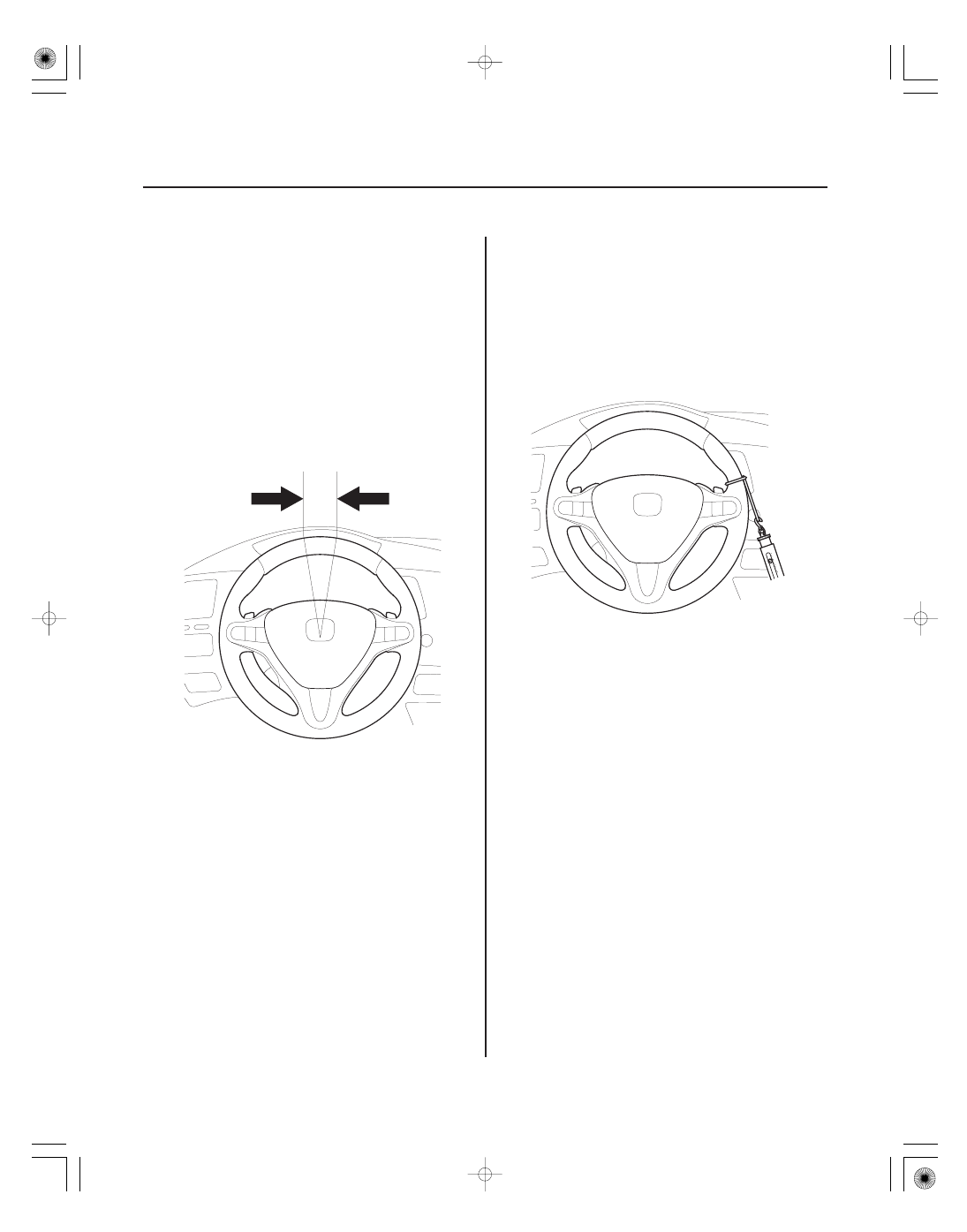

Steering Wheel Rotational Play
Check

Power Assist Check

1. Turn the front wheels to the straight ahead position.

2. Measure how far you can turn the steering wheel

left and right without moving the front wheels.

• If the play is within the limit, the steering gearbox

and steering linkage are OK.

• If the play exceeds the limit, adjust the rack guide

(see page 17-15). If the play is still excessive after
rack guide adjustment, inspect the steering
linkage and steering gearbox (see page 17-5).

NOTE: This test should be done with original equipment
tires and wheels at the correct tire pressure.

1. Start the engine, and let it idle.

2. Attach a commercially available spring scale to the

steering wheel. With the engine idling and the
vehicle on a clean, dry floor, pull the scale as
shown, and read it as soon as the tires begin to turn.

3. If the scale reads no more than 34 N (3.5 kgf, 7.7 lbf),

the power assist is OK. If it reads more, check these
items:

• Steering linkage (see page 17-5)
• Rack guide adjustment (see page 17-15)
• EPS system (see page 17-19)

08/08/21 14:53:13 61SNR030_170_0005

＊０１

ＳＮＲ９Ａ００Ｆ００００００５７１３１ＭＡＡＴ００

17-5

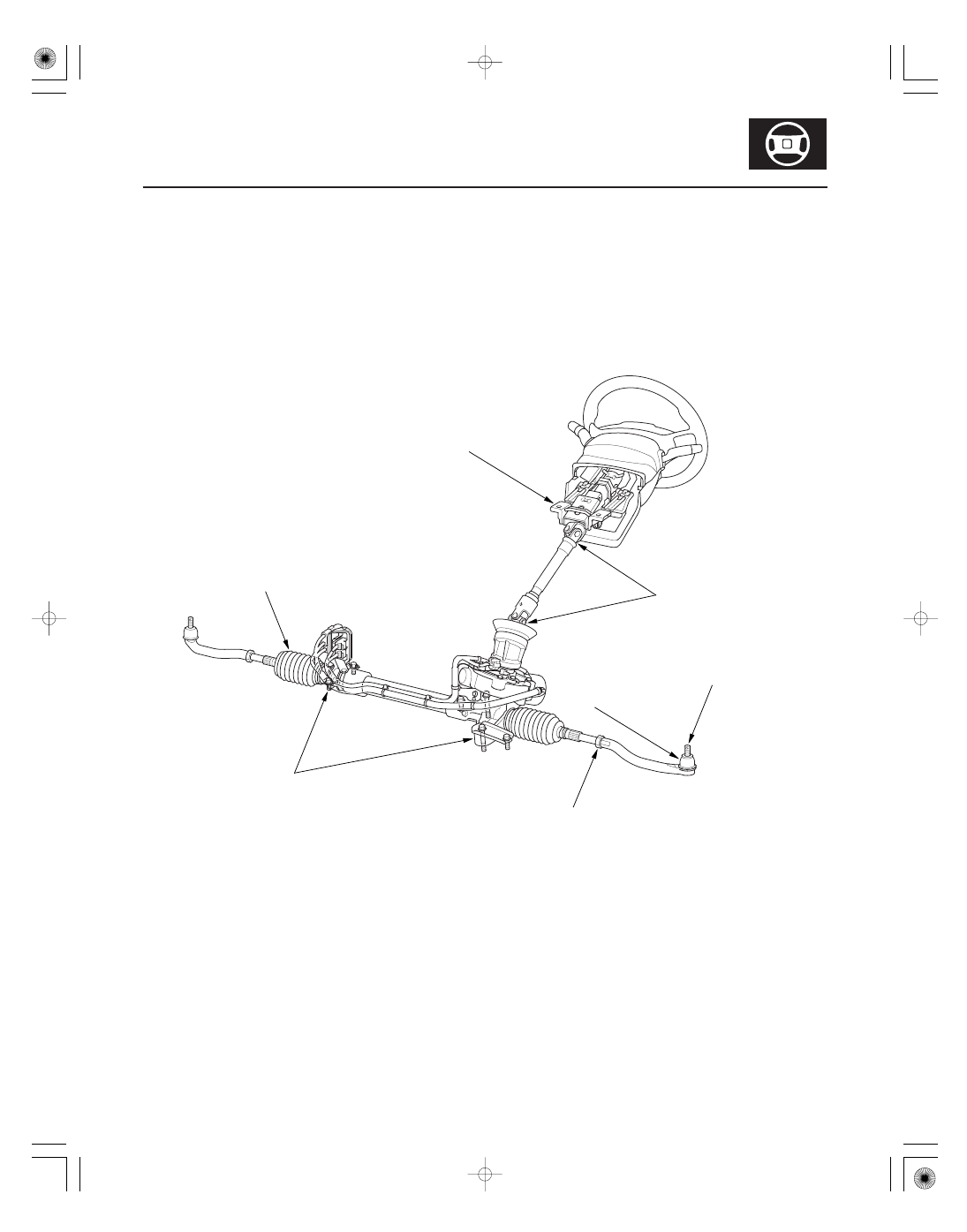

Steering Linkage and Gearbox Inspection

STEERING COLUMN

STEERING JOINTS

TIE-ROD END BALL JOINT

BALL JOINT BOOT

BOOT

STEERING GEARBOX

GEARBOX MOUNT CUSHIONS

TIE-ROD LOCKNUT

Inspect for loose
mounting hardware.

Check for a loose joint
bolt, or faulty movement.

Inspect for faulty
movement and damage.

Inspect for damage
and deterioration.

Inspect for damage
and deterioration.

Inspect for loose mounting hardware.

Inspect for deterioration.

Inspect for loose locknut.

08/08/21 14:53:13 61SNR030_170_0006
