14-307

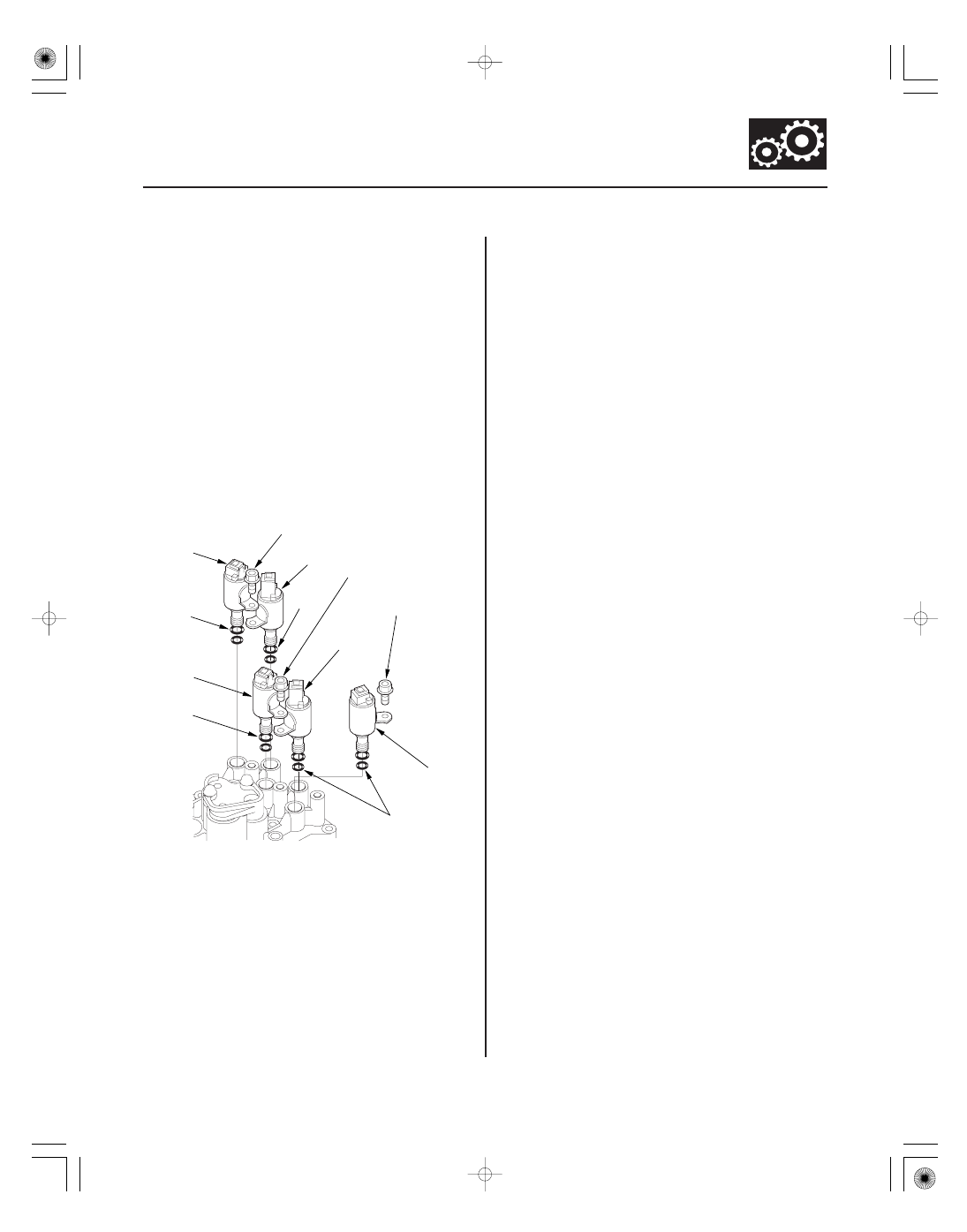

Shift Solenoid Valve Removal and Installation

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m,
8.7 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

F

E

F

D

A

F

B

F

C

NOTE:

• Do not hold the shift solenoid valve connector to

remove and to install the shift solenoid valves. Hold
the shift solenoid valve body.

• Do not install shift solenoid valve A before installing

shift solenoid valve D, and do not install shift
solenoid valve B before solenoid valve E. If solenoid
valves A and B are installed before solenoid valves D
and E, it may damage the hydraulic control system.

1. Remove the shift solenoid valves by holding the

solenoid valve body.

2. Install new O-rings (two O-ring per shift solenoid

valve) (F) on the shift solenoid valves.

NOTE: A new solenoid valve comes with new
O-rings. If you install a new solenoid valve, use the
O-rings provided with it.

3. Install shift solenoid valve D by holding the shift

solenoid valve body; be sure to install mounting
bracket contacts the servo body.

4. Install shift solenoid valve A by holding the shift

solenoid valve body; be sure to install mounting
bracket contacts the bracket on shift solenoid
valve D.

5. Install shift solenoid valve E by holding the shift

solenoid valve body; be sure to install mounting
bracket contacts the servo body.

6. Install shift solenoid valve B by holding the shift

solenoid valve body; be sure to install mounting
bracket contacts the bracket on shift solenoid
valve E.

7. Install shift solenoid valve C by holding the shift

solenoid valve body; be sure to install mounting
bracket contacts the servo body.

08/08/21 14:51:15 61SNR030_140_0309

−

０１

０２

０３

ＳＮＲ９ＡＡ１Ｅ１０４１１２３９５２１ＫＢＡＴ００

Special Tools Required

14-308

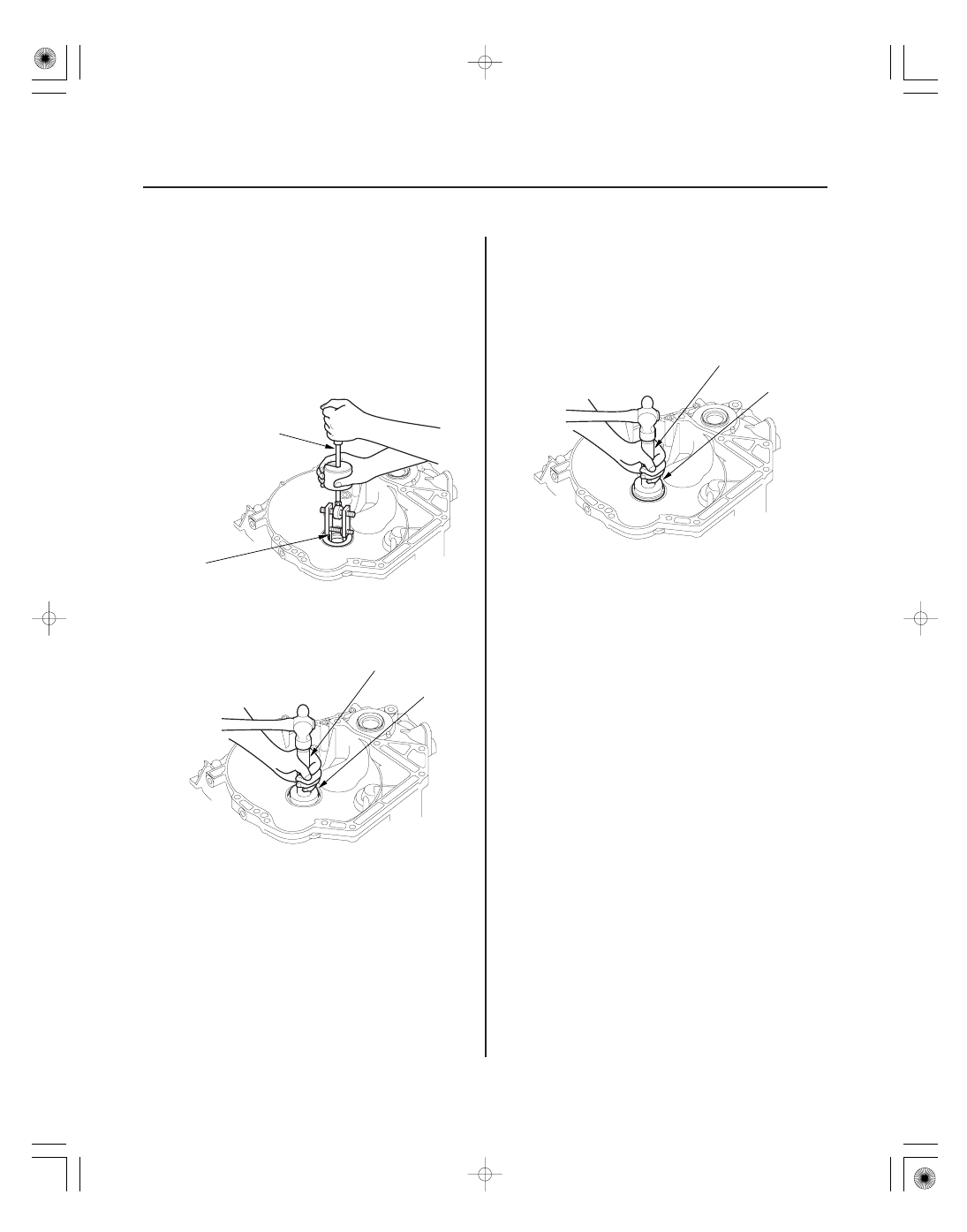

Torque Converter Housing

Mainshaft Bearing and Oil Seal Replacement

07736-A01000B or
07736-A01000A

A

07749-0010000

07746-0010500

07749-0010000

07746-0010600

• Adjustable bearing puller, 25

40 mm

07736-A01000B or 07736-A01000A

• Driver 07749-0010000
• Attachment, 62 x 68 mm 07746-0010500
• Attachment, 72 x 75 mm 07746-0010600

1. Remove the mainshaft bearing and the oil seal

using the adjustable bearing puller and a
commercially available 3/8 ’’-16 slide hammer (A).

2. Install a new mainshaft bearing until it bottoms in

the housing using the driver and the 62 x 68 mm
attachment.

3. Install a new oil seal flush using the housing using

the driver and the 72 x 75 mm attachment.

NOTE: Do not drive the seal into the torque
converter housing until it bottoms out; it will block
the fluid return passage and cause transmission
damage.

08/08/21 14:51:16 61SNR030_140_0310

−

−

−

０１

０２

０３

０４

ＳＮＲ９ＡＡ１Ｅ１０４１０９１７４２４ＫＢＡＴ００

Special Tools Required

14-309

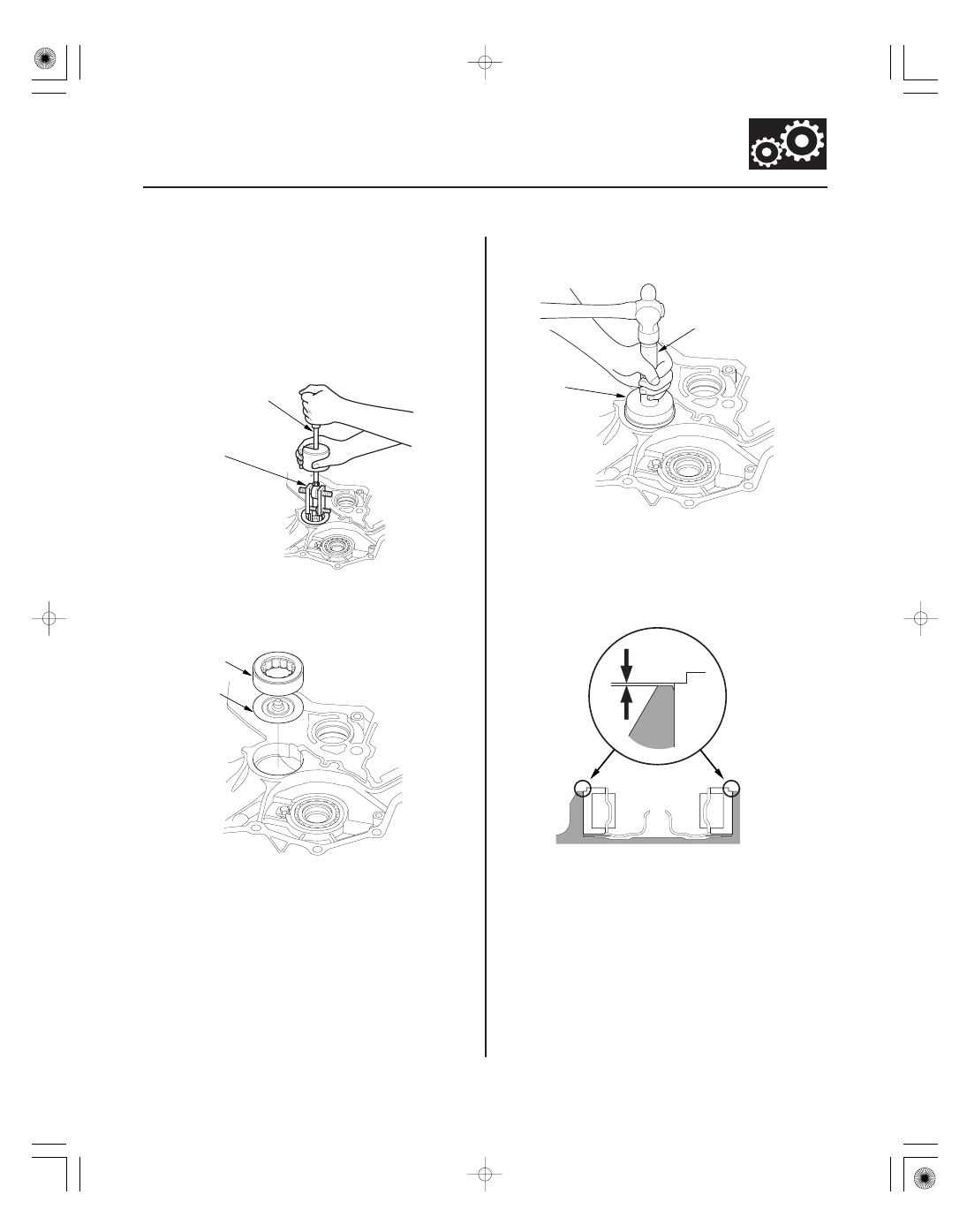

Countershaft Bearing Replacement

07736-A01000B or
07736-A01000A

A

A

B

07746-0010500

07749-0010000

A

B

C

• Adjustable bearing puller, 25

40 mm

07736-A01000B or 07736-A01000A

• Driver 07749-0010000
• Attachment, 62 x 68 mm 07746-0010500

1. Remove the countershaft bearing using the

adjustable bearing puller and a commercially
available 3/8 ’’-16 slide hammer (A).

2. Remove the ATF guide plate (A), and check it for

wear and damage. If the guide plate is worn or
damaged, replace it.

3. Install the ATF guide plate in the housing, and set a

new countershaft bearing (B).

4. Install the bearing securely in the housing using the

driver and the 62 x 68 mm attachment.

5. Make sure that the bearing outer race notch-cut (A)

is installed at a height of 0

0.05 mm (0

0.002 in.)

(B) above the housing surface (C). Do not install the
bearing higher than 0.05 mm (0.002 in.) above the
housing surface.

08/08/21 14:51:16 61SNR030_140_0311

０１

０２

＊０１

０４

ＳＮＲ９ＡＡ１Ｅ１０４１１３５４２０２ＫＢＡＴ００

Special Tools Required

14-310

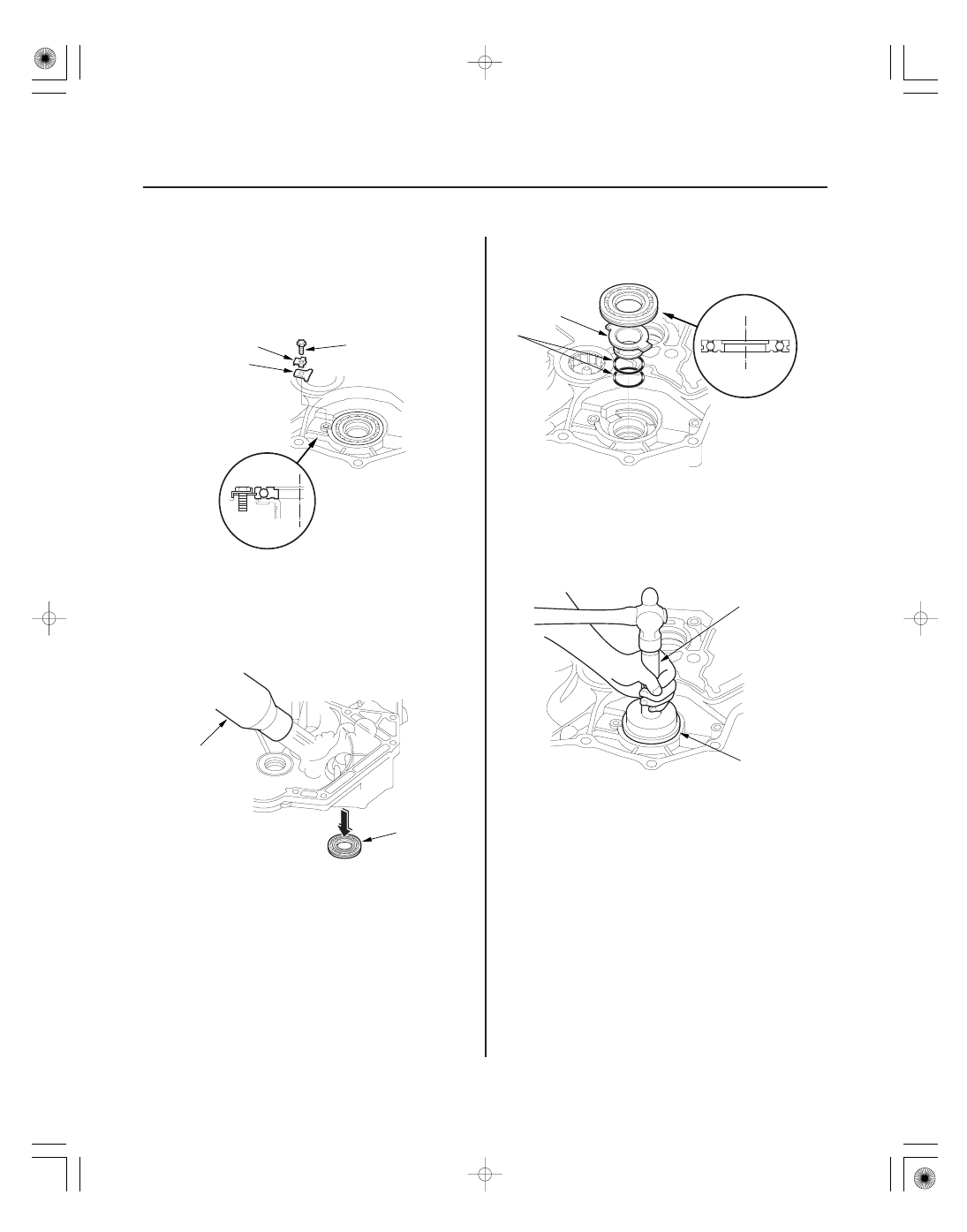

Torque Converter Housing

Secondary Shaft Bearing Replacement

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

A

B

B

A

C

B

A

07749-0010000

07746-0010500

• Driver 07749-0010000
• Attachment, 62 x 68 mm 07746-0010500

1. Remove the set plate bolt, then remove the lock

washer (A) and the bearing set plate (B).

2. Remove the secondary shaft bearing (A) by heating

the housing to about 100 °C (212 °F) using a heat
gun (B). Do not heat the housing more than 100 °C
(212 °F).

NOTE: Let the housing cool to normal temperature
before installing the bearing.

3. Install new O-rings (A) on the ATF guide collar (B),

then install the ATF guide collar in the housing.

4. Install new secondary shaft bearing (C) in the

direction shown.

5. Install the secondary shaft bearing using the driver

and the 62 x 68 mm attachment, and install it
securely in the housing.

6. Check that the bearing groove aligns with the

housing surface, then install the bearing set plate
while aligning the bearing groove.

7. Install a new lock washer and the set plate bolt,

then bend the lock tab of the lock washer against
the bolt head.

Replace.
