A/T Clutch Pressure Control Solenoid Valve A Replacement

A

C

B

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

E

D

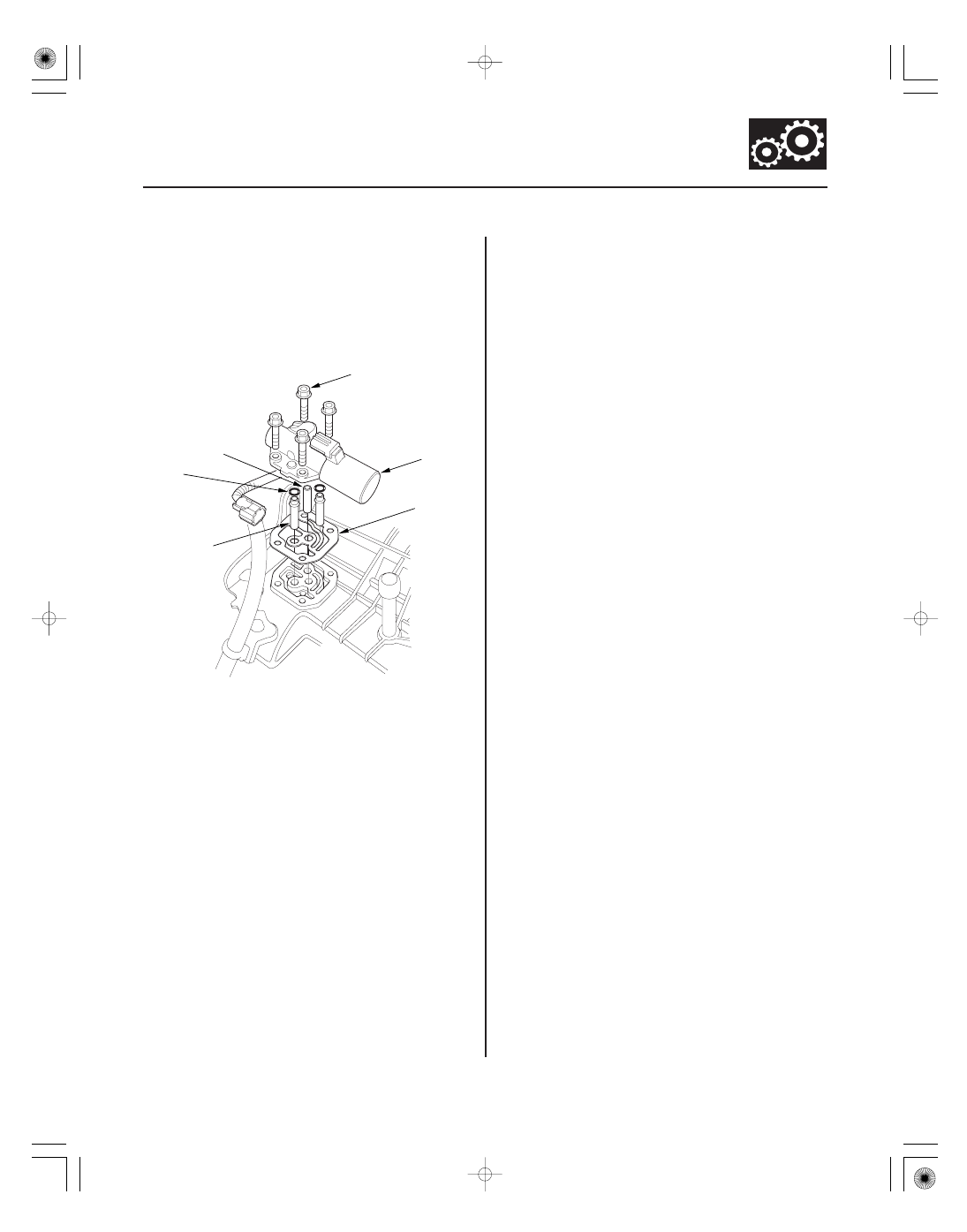

1. Remove the intake air duct (see page 11-348) and

the air cleaner assembly (see page 11-345).

2. Disconnect the A/T clutch pressure control solenoid

valve A connector.

3. Remove the mounting bolts and A/T clutch

pressure control solenoid valve A.

4. Remove the ATF pipe (B), the ATF joint pipes (C),

the O-rings (D), and the gasket (E).

5. Clean the mounting surface and the fluid passage

of the transmission housing.

6. Install a new gasket on the transmission housing,

and install the ATF pipe and the ATF joint pipes.

NOTE: Be sure to install a new gasket with the blue
side toward the transmission housing.

7. Install new O-rings over the ATF joint pipes.

8. Install a new A/T clutch pressure control solenoid

valve A.

9. Check the connector for rust, dirt, or oil, and clean

or repair if necessary, then connect it securely.

10. Install the air cleaner assembly (see page 11-345)

and the intake air duct (see page 11-348).

Replace.

Replace.

08/08/21 14:46:47 61SNR030_140_0223

０５

０２

ＳＮＲ９ＡＡ１Ｅ１０４１０６１２２２３ＦＥＡＴ３０

−

Standard: 3

10

14-222

Automatic Transmission

A/T Clutch Pressure Control Solenoid Valve B Test

A

A

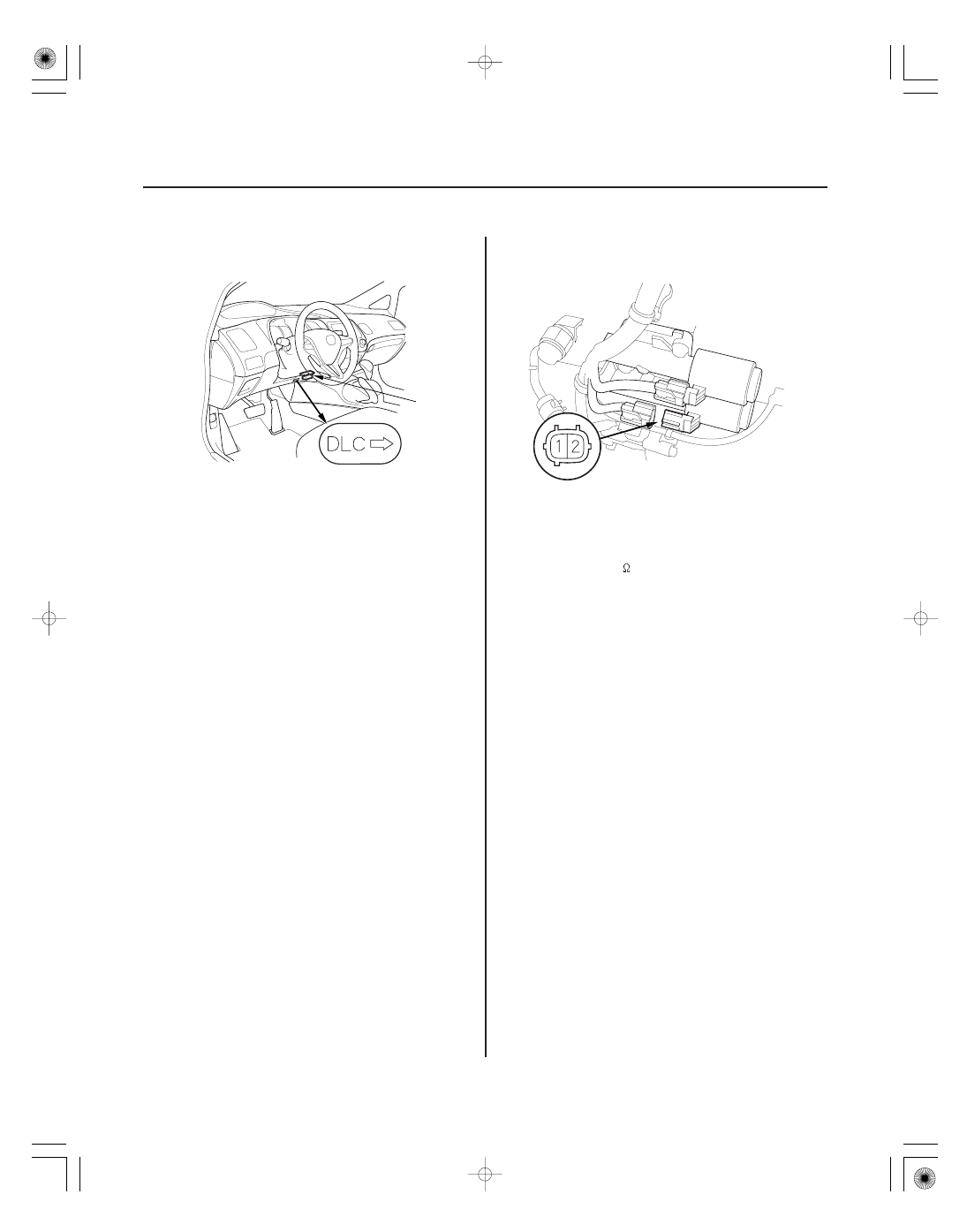

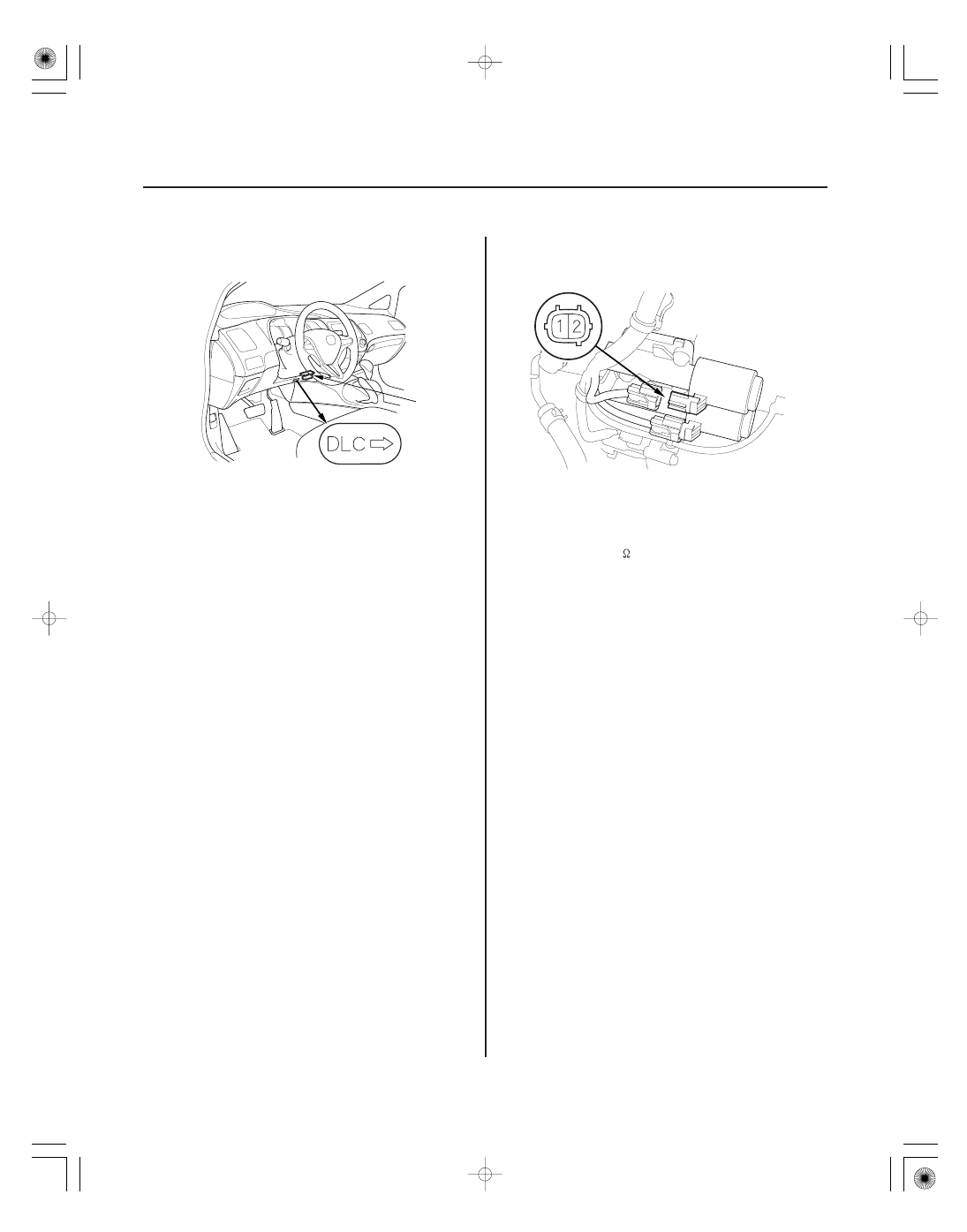

1. Connect the HDS to the DLC (A) located under the

driver’s side of the dashboard.

2. Turn the ignition switch to ON (II). Make sure the

HDS communicates with the PCM. If it does not, go
to the DLC circuit troubleshooting (see page
11-204).

3. Select Clutch Pressure Control (Linear) Solenoid

Valve B in the Miscellaneous Test Menu with the
HDS.

4. Test A/T clutch pressure control solenoid valve B

with the HDS.

• If the valve tests OK, the test is complete.

Disconnect the HDS.

• If the valve does not test OK, follow the

instructions on the HDS.

• If the valve does not test OK, and the HDS does

not determine the cause, go to step 5.

5. Remove the intake air duct (see page 11-348) and

the air cleaner assembly (see page 11-345).

6. Disconnect the A/T clutch pressure control solenoid

valve B connector (A).

7. Measure the resistance between A/T clutch

pressure control solenoid valve B connector
terminals No. 1 and No. 2.

• If the resistance is within the standard, go to step

8.

• If the resistance is out of standard, replace A/T

clutch pressure control solenoid valve B
(see page 14-226).

8. Connect a jumper wire from the negative battery

terminal to solenoid valve B connector terminal
No. 2, and connect another jumper wire from the
positive battery terminal to connector terminal
No. 1.

• If a clicking sound is heard, the valve is OK, and

the test is complete, go to step 18.

• If no clicking sound is heard, go to step 9.

08/08/21 14:46:47 61SNR030_140_0224

＊０２

０３

14-223

A

D

B

C

A

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

F

E

B

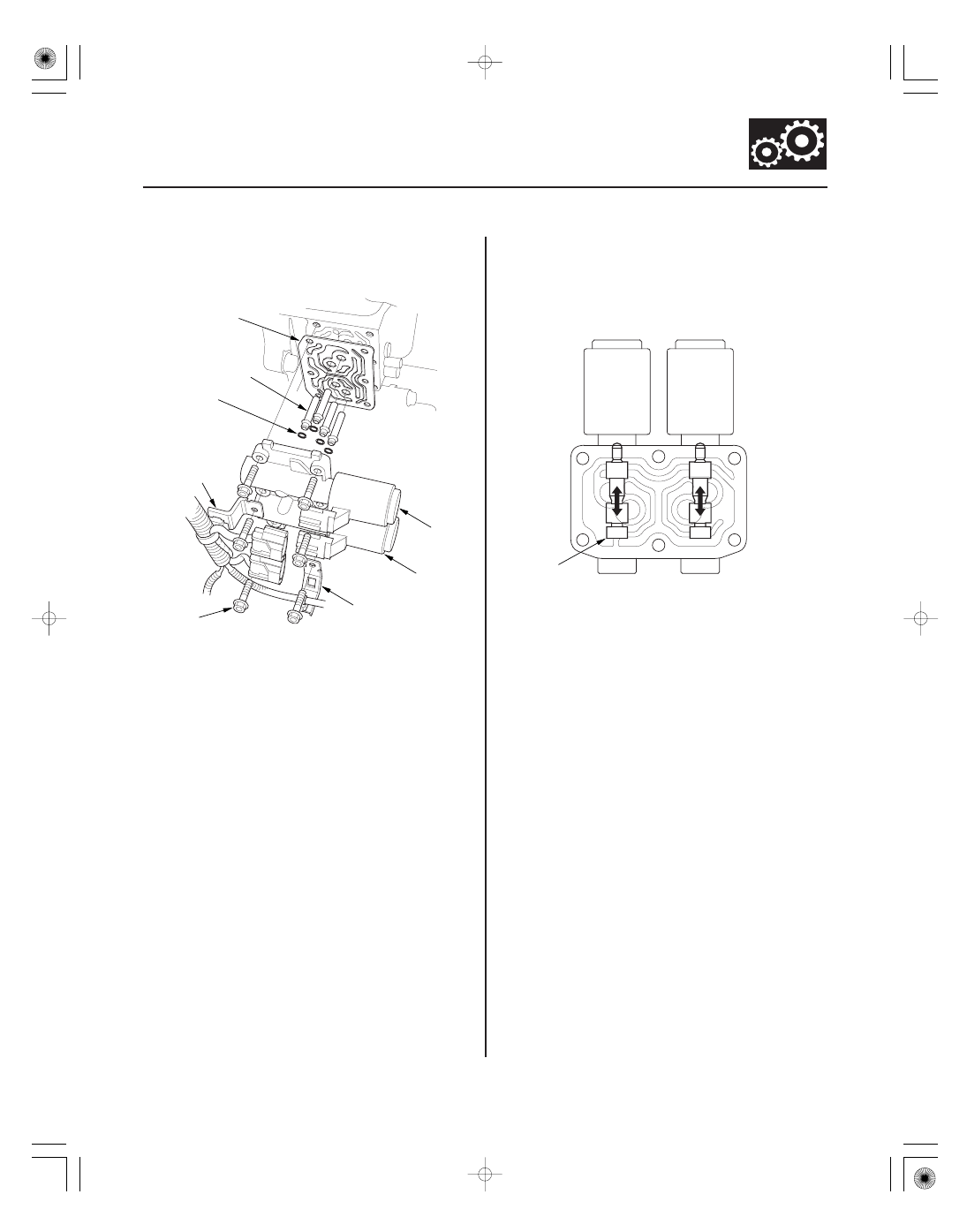

9. Remove the mounting bolts, the harness clamp

brackets (A), and A/T clutch pressure control
solenoid valves B and C.

10. Remove the ATF joint pipes (D), the O-rings (E), and

the gasket (F).

11. Check the fluid passage of the solenoid valves for

contamination.

12. Connect a jumper wire from the negative battery

terminal to A/T clutch pressure control solenoid
valve B connector terminal No. 2, and connect
another jumper wire from the positive battery
terminal to connector terminal No. 1. Make sure
A/T clutch pressure control solenoid valve B moves.

13. Disconnect one of the jumper wires, and check

valve movement at the fluid passage in the valve
body mounting surface. If the valve binds or moves
sluggishly, or if the solenoid valve does not operate,
replace A/T clutch pressure control solenoid valves
B and C.

14. Clean the mounting surfaces and the fluid passages

of the A/T clutch pressure control solenoid valve
body and the transmission housing.

15. Install a new gasket on the transmission housing.

NOTE: Be sure to install a new gasket with the blue
side toward the transmission housing.

16. Install the ATF joint pipes, and install new O-rings

over the ATF joint pipes.

17. Install A/T clutch pressure control solenoid valves B

and C.

18. Check the connectors for rust, dirt, or oil, clean or

repair if necessary, then connect the connectors
securely.

19. Install the air cleaner assembly (see page 11-345)

and the intake air duct (see page 11-348).

Replace.

Replace.

08/08/21 14:46:48 61SNR030_140_0225

０９

０４

ＳＮＲ９ＡＡ１Ｅ１０４１０６１２２２３ＦＥＡＴ０１

−

Standard: 3

10

14-224

Automatic Transmission

A/T Clutch Pressure Control Solenoid Valve C Test

A

A

1. Connect the HDS to the DLC (A) located under the

driver’s side of the dashboard.

2. Turn the ignition switch to ON (II). Make sure the

HDS communicates with the PCM. If it does not, go
to the DLC circuit troubleshooting (see page
11-204).

3. Select Clutch Pressure Control (Linear) Solenoid

Valve C in the Miscellaneous Test Menu with the
HDS.

4. Test A/T clutch pressure control solenoid valve C

with the HDS.

• If the valve tests OK, the test is complete.

Disconnect the HDS.

• If the valve does not test OK, follow the

instructions on the HDS.

• If the valve does not test OK, and the HDS does

not determine the cause, go to step 5.

5. Remove the intake air duct (see page 11-348) and

the air cleaner assembly (see page 11-345).

6. Disconnect the A/T clutch pressure control solenoid

valve C connector (A).

7. Measure the resistance between A/T clutch

pressure control solenoid valve C connector
terminals No. 1 and No. 2.

• If the resistance is within the standard, go to step

8.

• If the resistance is out of standard, replace A/T

clutch pressure control solenoid valve C
(see page 14-226).

8. Connect a jumper wire from the negative battery

terminal to solenoid valve C connector terminal
No. 2, and connect another jumper wire from the
positive battery terminal to connector terminal
No. 1.

• If a clicking sound is heard, the valve is OK, and

the test is complete, go to step 18.

• If no clicking sound is heard, go to step 9.

08/08/21 14:46:48 61SNR030_140_0226
