Acura CSX. Manual - part 238

＊０３

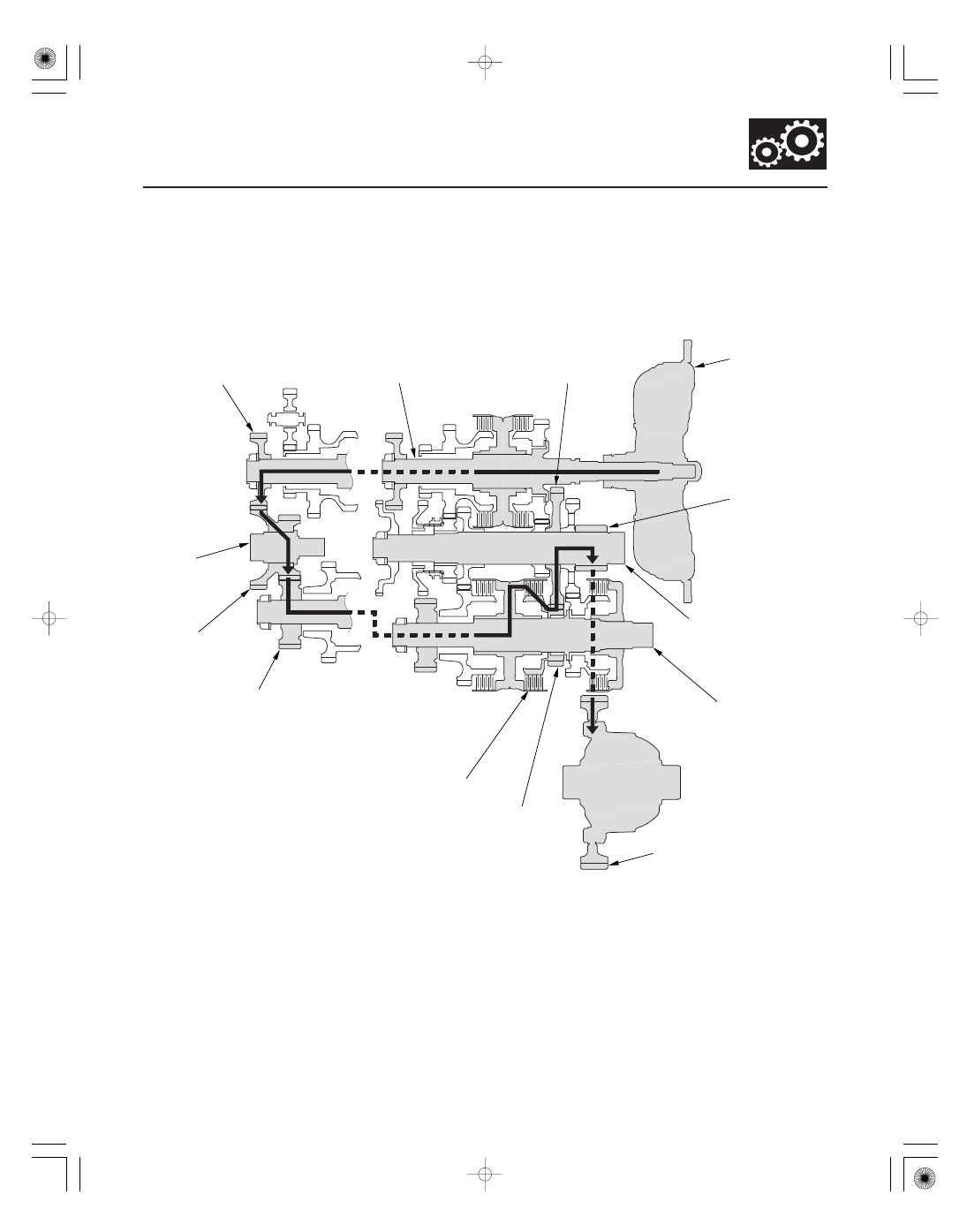

In 1st Gear

14-33

COUNTERSHAFT
1ST GEAR

SECONDARY SHAFT
1ST GEAR

FINAL DRIVEN GEAR

1ST CLUTCH

TORQUE
CONVERTER

COUNTERSHAFT

FINAL
DRIVE GEAR

MAINSHAFT

MAINSHAFT
IDLER GEAR

SECONDARY SHAFT
IDLER GEAR

IDLER SHAFT
IDLER GEAR

IDLER SHAFT

SECONDARY SHAFT

• Hydraulic pressure is applied to the 1st clutch, then the 1st clutch engages the secondary shaft 1st gear with the

secondary shaft.

• The mainshaft idler gear drives the secondary shaft via the idler shaft idler gear and the secondary shaft idler gear.
• The secondary shaft 1st gear drives the countershaft 1st gear and the countershaft.
• Power is transmitted to the final drive gear, which in turn drives the final driven gear.

08/08/21 14:38:18 61SNR030_140_0035

＊０４

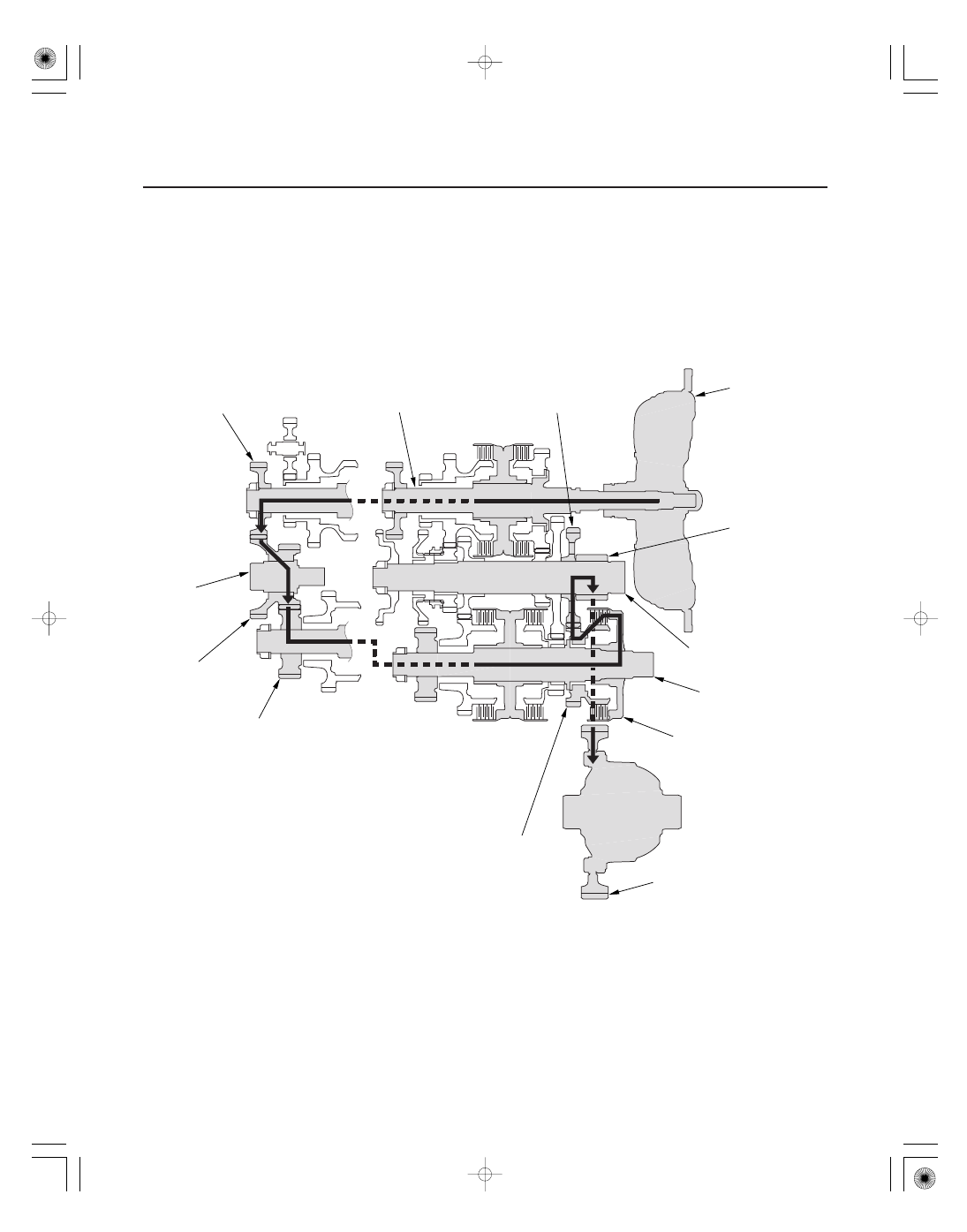

In 2nd Gear

14-34

Automatic Transmission

2ND CLUTCH

COUNTERSHAFT
2ND GEAR

SECONDARY SHAFT
2ND GEAR

FINAL DRIVEN GEAR

TORQUE
CONVERTER

COUNTERSHAFT

FINAL
DRIVE GEAR

MAINSHAFT

MAINSHAFT
IDLER GEAR

SECONDARY SHAFT
IDLER GEAR

IDLER SHAFT
IDLER GEAR

IDLER SHAFT

SECONDARY SHAFT

• Hydraulic pressure is applied to the 2nd clutch, then the 2nd clutch engages the secondary shaft 2nd gear with the

secondary shaft.

• The mainshaft idler gear drives the secondary shaft via the idler shaft idler gear and the secondary shaft idler gear.
• The secondary shaft 2nd gear drives the countershaft 2nd gear and the countershaft.
• Power is transmitted to the final drive gear, which in turn drives the final driven gear.

08/08/21 14:38:18 61SNR030_140_0036

＊０５

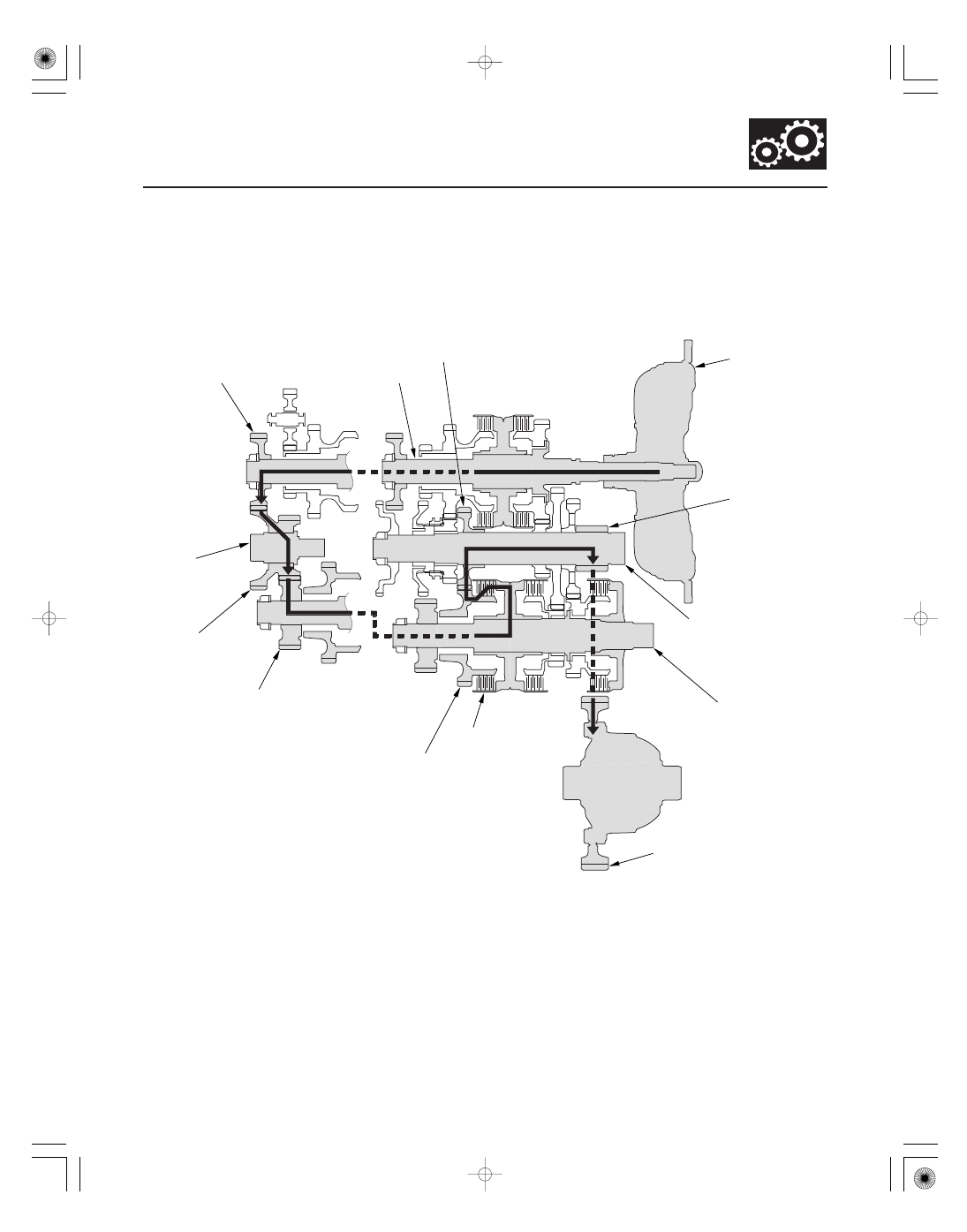

In 3rd Gear

14-35

3RD CLUTCH

SECONDARY SHAFT
3RD GEAR

COUNTERSHAFT
3RD GEAR

FINAL DRIVEN GEAR

TORQUE
CONVERTER

COUNTERSHAFT

FINAL
DRIVE GEAR

MAINSHAFT

MAINSHAFT
IDLER GEAR

SECONDARY SHAFT
IDLER GEAR

IDLER SHAFT
IDLER GEAR

IDLER SHAFT

SECONDARY SHAFT

• Hydraulic pressure is applied to the 3rd clutch, then the 3rd clutch engages the secondary shaft 3rd gear with the

secondary shaft.

• The mainshaft idler gear drives the secondary shaft via the idler shaft idler gear and the secondary shaft idler gear.
• The secondary shaft 3rd gear drives the countershaft 3rd gear and the countershaft.
• Power is transmitted to the final drive gear, which in turn drives the final driven gear.

08/08/21 14:38:19 61SNR030_140_0037

０６

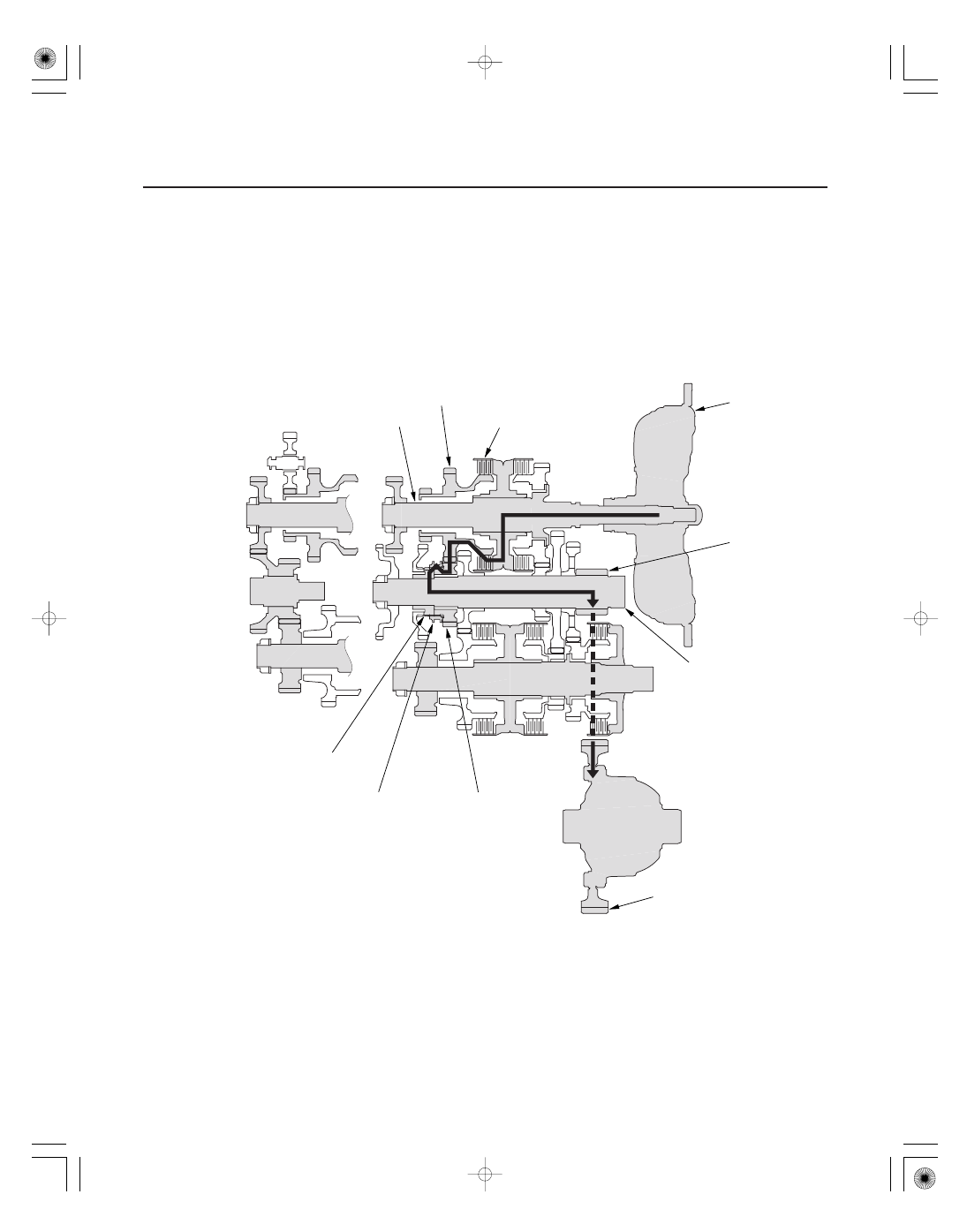

In 4th Gear

14-36

Automatic Transmission

COUNTERSHAFT
4TH GEAR

4TH CLUTCH

MAINSHAFT
4TH GEAR

REVERSE SELECTOR

REVERSE SELECTOR HUB

FINAL DRIVEN GEAR

TORQUE
CONVERTER

COUNTERSHAFT

FINAL
DRIVE GEAR

MAINSHAFT

• Hydraulic pressure is applied to the servo valve to engage the reverse selector with the countershaft 4th gear and

the reverse selector hub while the shift lever is in forward range (D and S).

• Hydraulic pressure is also applied to the 4th clutch, then the 4th clutch engages the mainshaft 4th gear with the

mainshaft.

• The mainshaft 4th gear drives the countershaft 4th gear and the countershaft.
• Power is transmitted to the final drive gear, which in turn drives the final driven gear.

08/08/21 14:38:19 61SNR030_140_0038
