Standard:

0.06

0.16 mm (0.002

0.006 in.)

Service Limit: 0.25 mm (0.010 in.)

Standard:

23.92

23.97 mm (0.942

0.944 in.)

Service Limit: 23.80 mm (0.937 in.)

Standard:

0.06

0.16 mm (0.002

0.006 in.)

Service Limit: 0.25 mm (0.010 in.)

13-108

Manual Transmission

Mainshaft Assembly Clearance Inspection

D

E

B

C

A

B

C

A

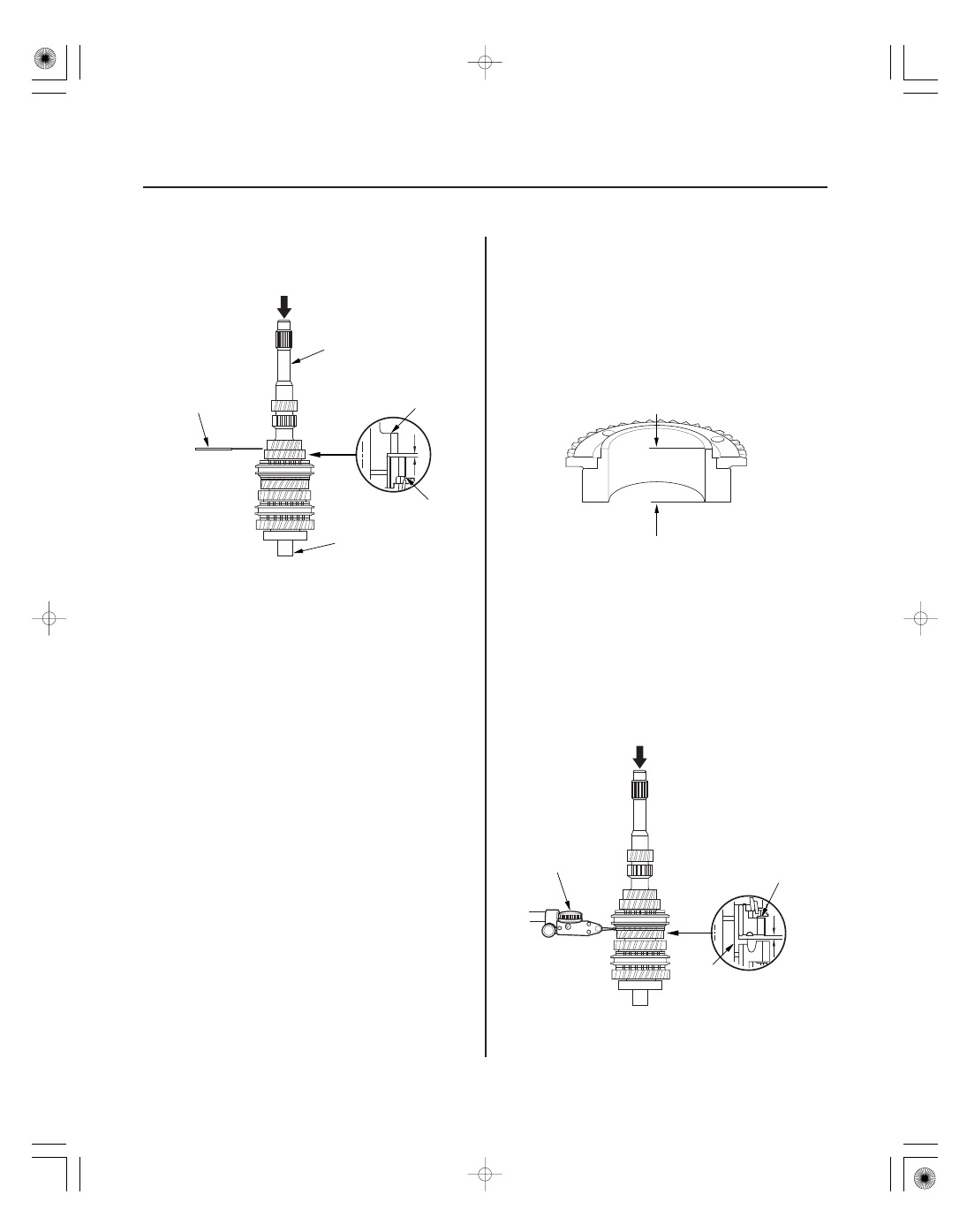

1. Support the bearing inner race with an appropriate

sized socket (A), and push down on the mainshaft
(B).

2. Measure the clearance between 2nd gear (C) and

3rd gear (D) with a feeler gauge (E).

• If the clearance exceeds the service limit, go to

step 3.

• If the clearance is within the service limit, go to

step 4.

3. Measure the thickness of 3rd gear.

• If the thickness is less than the service limit,

replace 3rd gear.

• If the thickness is within the service limit, replace

the 3rd/4th synchro hub and the 3rd/4th synchro
sleeve as a set.

4. Measure the clearance between 4th gear (A) and

the 4th/5th gear distance collar (B) with a dial
indicator (C).

• If the clearance exceeds the service limit, go to

step 5.

• If the clearance is within the service limit, go to

step 7.

08/08/21 14:48:00 61SNR030_130_0110

＊０３

０５

＊０４

＊０５

−

−

−

−

−

−

−

−

Standard: 24.03

24.08 mm (0.946

0.948 in.)

Standard:

23.92

23.97 mm (0.942

0.944 in.)

Service Limit: 23.80 mm (0.937 in.)

Standard:

0.06

0.16 mm (0.002

0.006 in.)

Service Limit: 0.25 mm (0.010 in.)

Standard: 24.03

24.08 mm (0.946

0.948 in.)

13-109

A

C

B

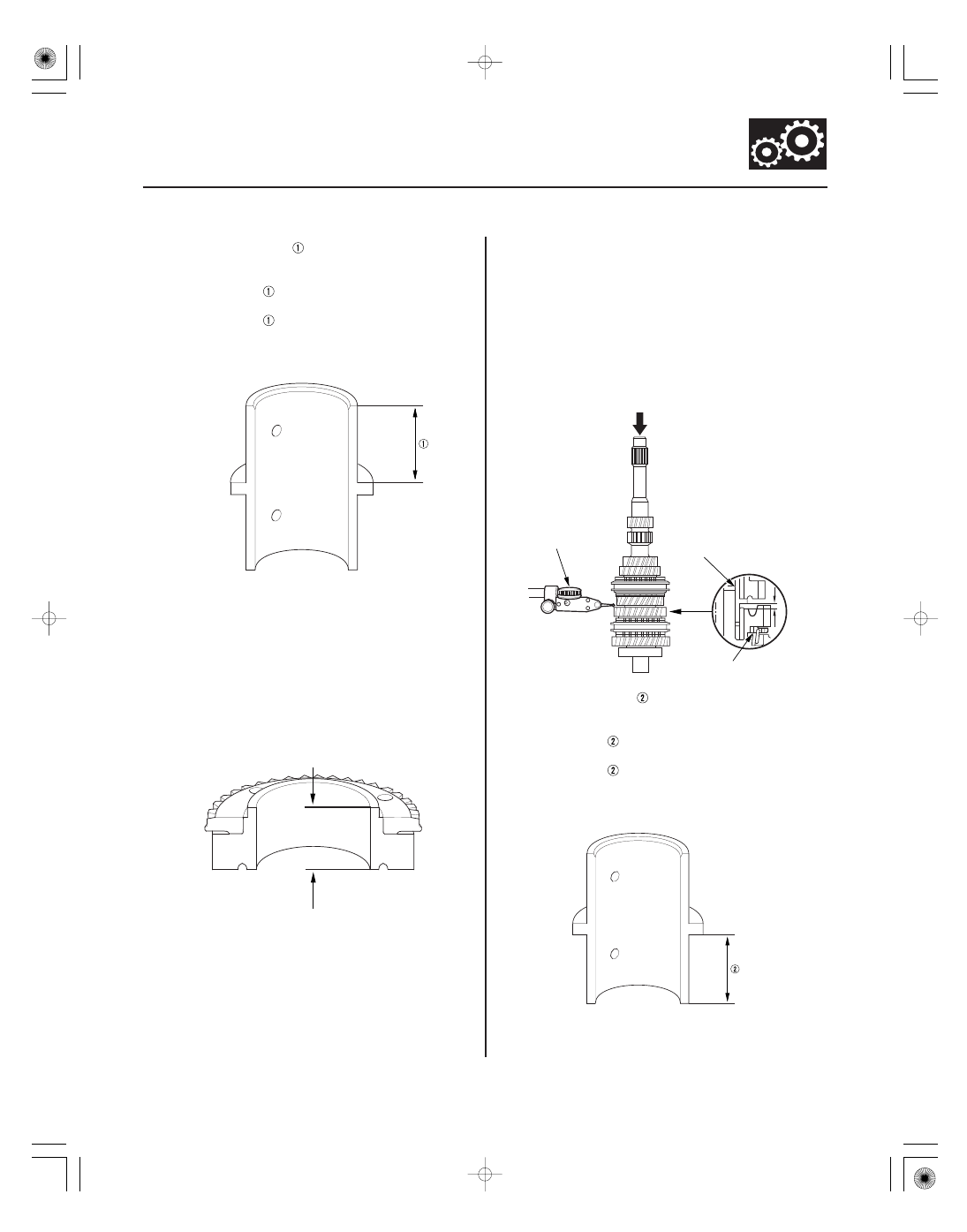

5. Measure the length

of the 4th/5th gear distance

collar as shown.

• If the length

is not within the standard, replace

the 4th/5th gear distance collar.

• If the length

is within the standard, go to

step 6.

6. Measure the thickness of 4th gear.

• If the thickness is less than the service limit,

replace 4th gear.

• If the thickness is within the service limit, replace

the 3rd/4th synchro hub and the 3rd/4th synchro
sleeve as a set.

7. Measure the clearance between the 4th/5th gear

distance collar (A) and 5th gear (B) with a dial
indicator (C).

• If the clearance exceeds the service limit, go to

step 8.

• If the clearance is within the service limit, go to

step 10.

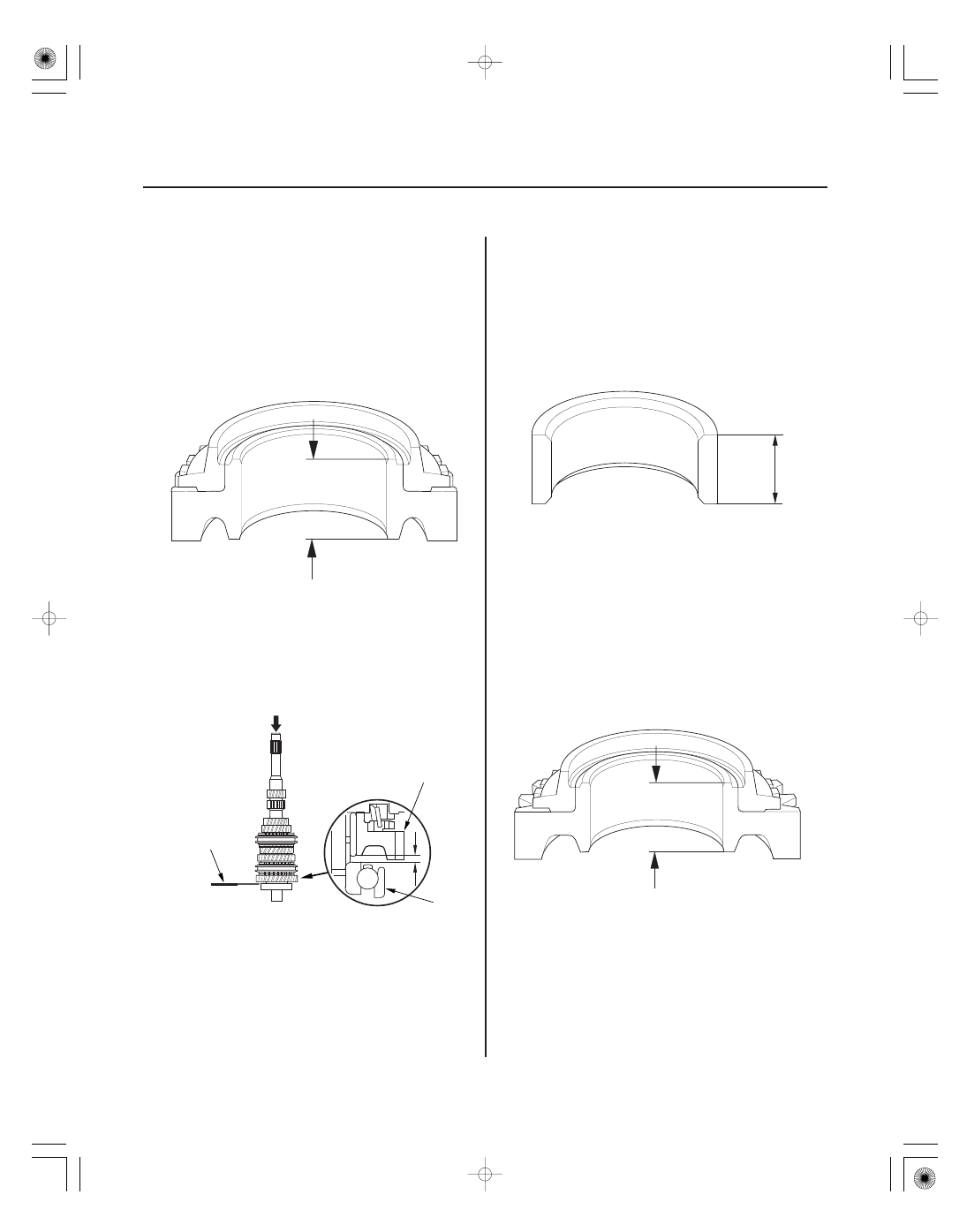

8. Measure the length

of the 4th/5th gear distance

collar as shown.

• If the length

is not within the standard, replace

the 4th/5th gear distance collar.

• If the length

is within the standard, go to

step 9.

08/08/21 14:48:00 61SNR030_130_0111

０８

０９

＊０６

１１

−

−

−

−

−

−

−

−

Standard:

23.92

23.97 mm (0.942

0.944 in.)

Service Limit: 23.80 mm (0.937 in.)

Standard:

0.06

0.16 mm (0.002

0.006 in.)

Service Limit: 0.25 mm (0.010 in.)

Standard: 24.03

24.08 mm (0.946

0.948 in.)

Standard:

23.92

23.97 mm (0.942

0.944 in.)

Service Limit: 23.80 mm (0.937 in.)

13-110

Manual Transmission

A

B

C

9. Measure the thickness of 5th gear.

• If the thickness is less than the service limit,

replace 5th gear.

• If the thickness is within the service limit, replace

the 5th/6th synchro hub and the 5th/6th synchro
sleeve as a set.

10. Measure the clearance between 6th gear (A) and

the angular ball bearing (B) with a feeler gauge (C).
If the clearance exceeds the service limit, go to step
11.

11. Measure the length of the 6th gear distance collar.

• If the length is not within the standard, replace

the 6th gear distance collar.

• If the length is within the standard, go to step 12.

12. Measure the thickness of 6th gear.

• If the thickness is less than the service limit,

replace 6th gear.

• If the thickness is within the service limit, replace

the 5th/6th synchro hub and the 5th/6th synchro
sleeve as a set.

08/08/21 14:48:01 61SNR030_130_0112

０１

０２

０３

ＳＮＲ９ＡＡ９Ｅ３４１５０４０００００ＬＣＡＴ００

13-111

Mainshaft Disassembly

C

B

A

A

B

A

B

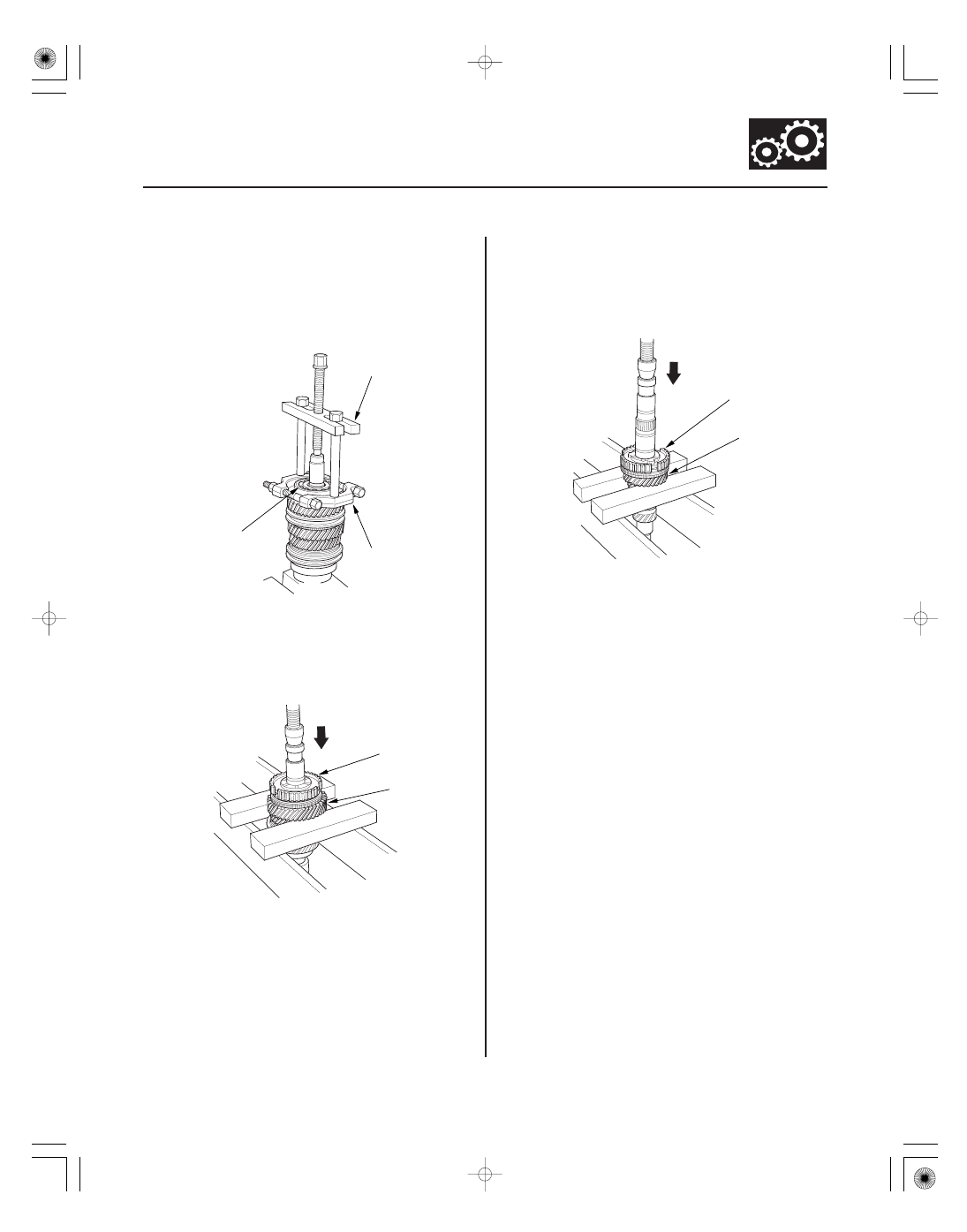

NOTE: Refer to the Exploded view in the Mainshaft
Reassembly, as needed, when removing components
pressed on to the mainshaft (see page 13-113).

1. Remove the angular ball bearing (A) using a

commercially available bearing separator (B) and a
commercially available bearing puller (C).

2. Support 5th gear (A) on steel blocks, and press the

mainshaft out of the 5th/6th synchro hub (B) and
5th gear.

NOTE: Do not use a jaw-type puller; it can damage
the gear teeth.

3. Support 3rd gear (A) on steel blocks, and press the

mainshaft out of the 3rd/4th synchro hub (B) and
3rd gear.

NOTE: Do not use a jaw-type puller; it can damage
the gear teeth.

08/08/21 14:48:01 61SNR030_130_0113
