Manual Transmission

A
12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

A
12 x 1.25 m
64 N·m
(6.5 kgf·m,
47 lbf·ft)

A

B

10 x 1.25 mm
38 N·m
(3.9 kgf·m,
28 lbf·ft)

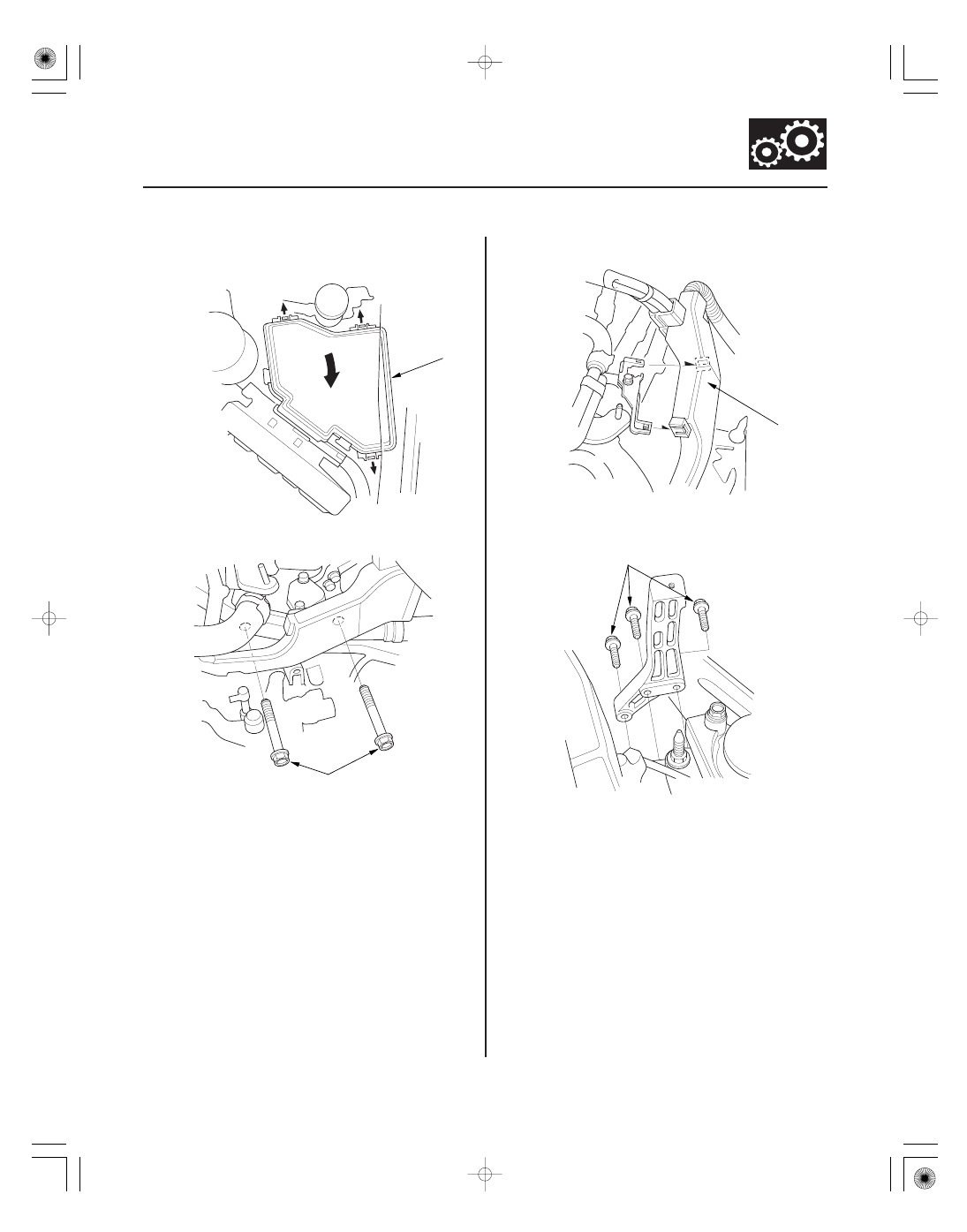

25. Tighten the upper torque rod mounting bolt (A).

26. Raise the vehicle on the lift.

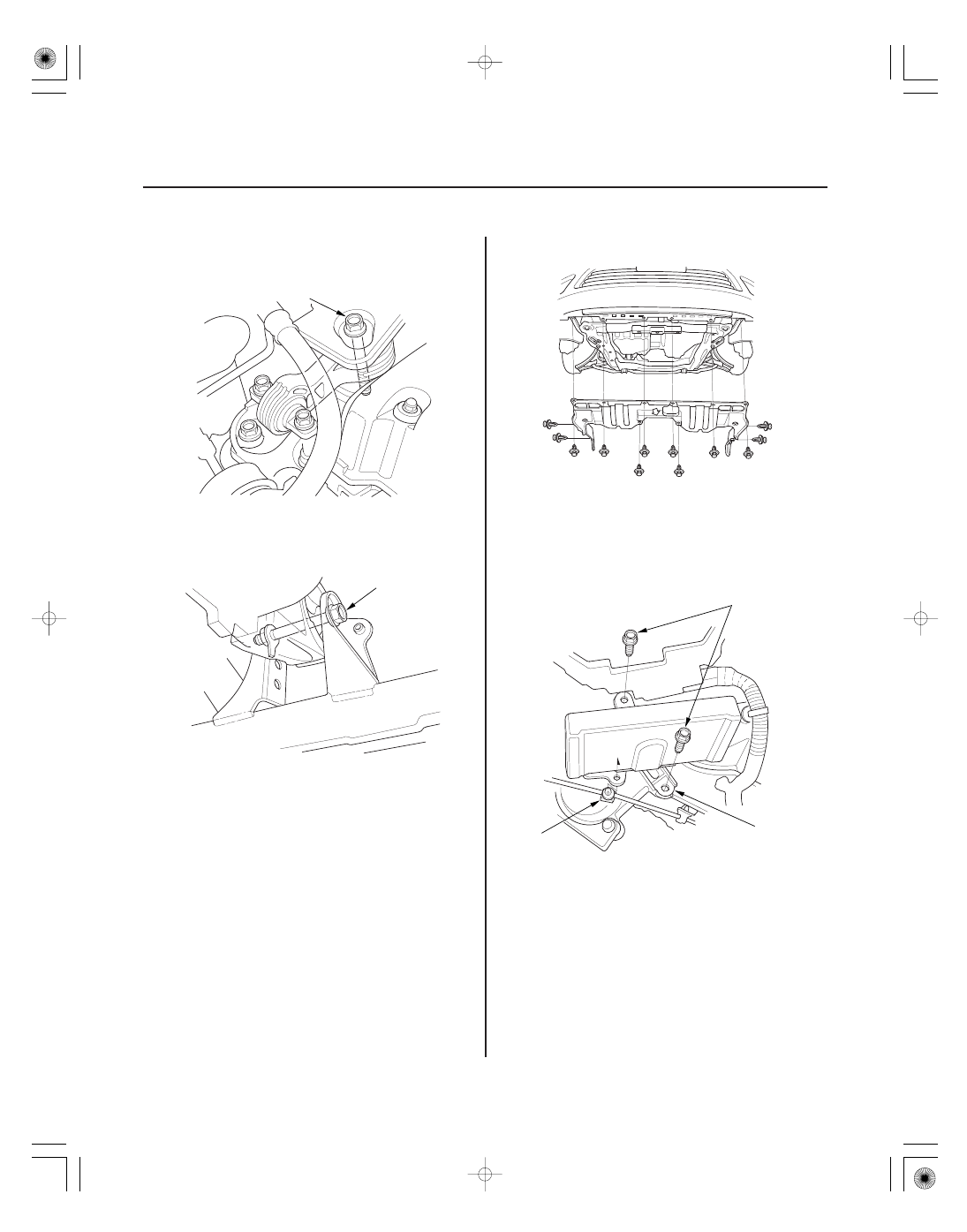

27. Tighten the front mount mounting bolt (A).

28. Install the splash shield.

29. Lower the vehicle on the lift.

30. Remove the engine support hanger and the engine

hanger adapter from the engine.

31. Install the engine control module (ECM) bracket (A),

then install the clutch pipe clamp (B).

08/08/21 14:44:28 61SNR030_130_0020

１９

２０

２２

２３

13-19

A

12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

A

6 x 1.0 mm
12 N·m (1.2 kgf·m, 9 lbf·ft)

32. Install the under-food fuse/relay box (A) on the

under-hood fuse/relay bracket.

33. Install the two upper transmission mounting bolts.

34. Install the engine harness cover (A).

35. Install the air cleaner housing mounting bracket.

08/08/21 14:44:53 61SNR030_130_0021

２４

＊０７

＊０８

’06 model

’07-09 models

13-20

Manual Transmission

A

B

C

A

D

8 x 1.25 mm
27 N·m
(2.8 kgf·m,
20 lbf·ft)

B

C

C

B

A

(P/N 08C30-B0234M)

8 x 1.25 mm
27 N·m
(2.8 kgf·m,
20 lbf·ft)

B

C

C

A

(P/N 08C30-B0234M)

E

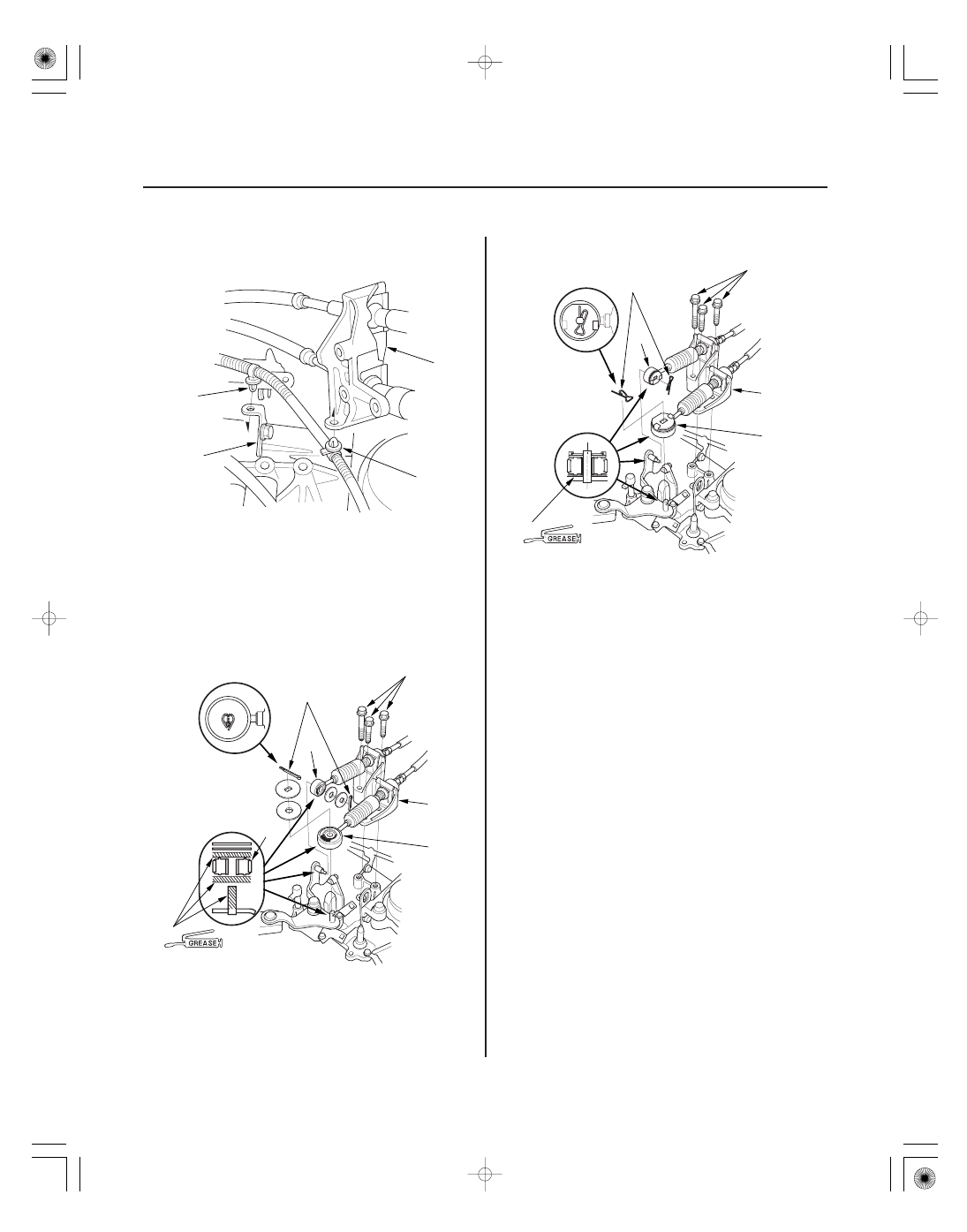

36. Install the harness clips (A) on the shift cable

bracket (B) and the harness bracket (C).

37. Apply a light coat of silicone grease (P/N 08C30-

B0234M) to the shift cable ends (A).

NOTE: Make sure not to get any silicone grease on
the terminal part of the connectors and switches,
especially if you have silicone grease on your
hands or gloves.

38. Install the shift cable bracket (B) and the shift cables

(C), then install new cotter pins (D) or lock pins (E).

Replace.

08/08/21 14:44:54 61SNR030_130_0022

２６

２７

２８

13-21

A

B

C

B

A

8 x 1.25 mm
22 N·m (2.2 kgf·m, 16 lbf·ft)

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

(P/N 08798-9002)

C

D

B

C

A

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

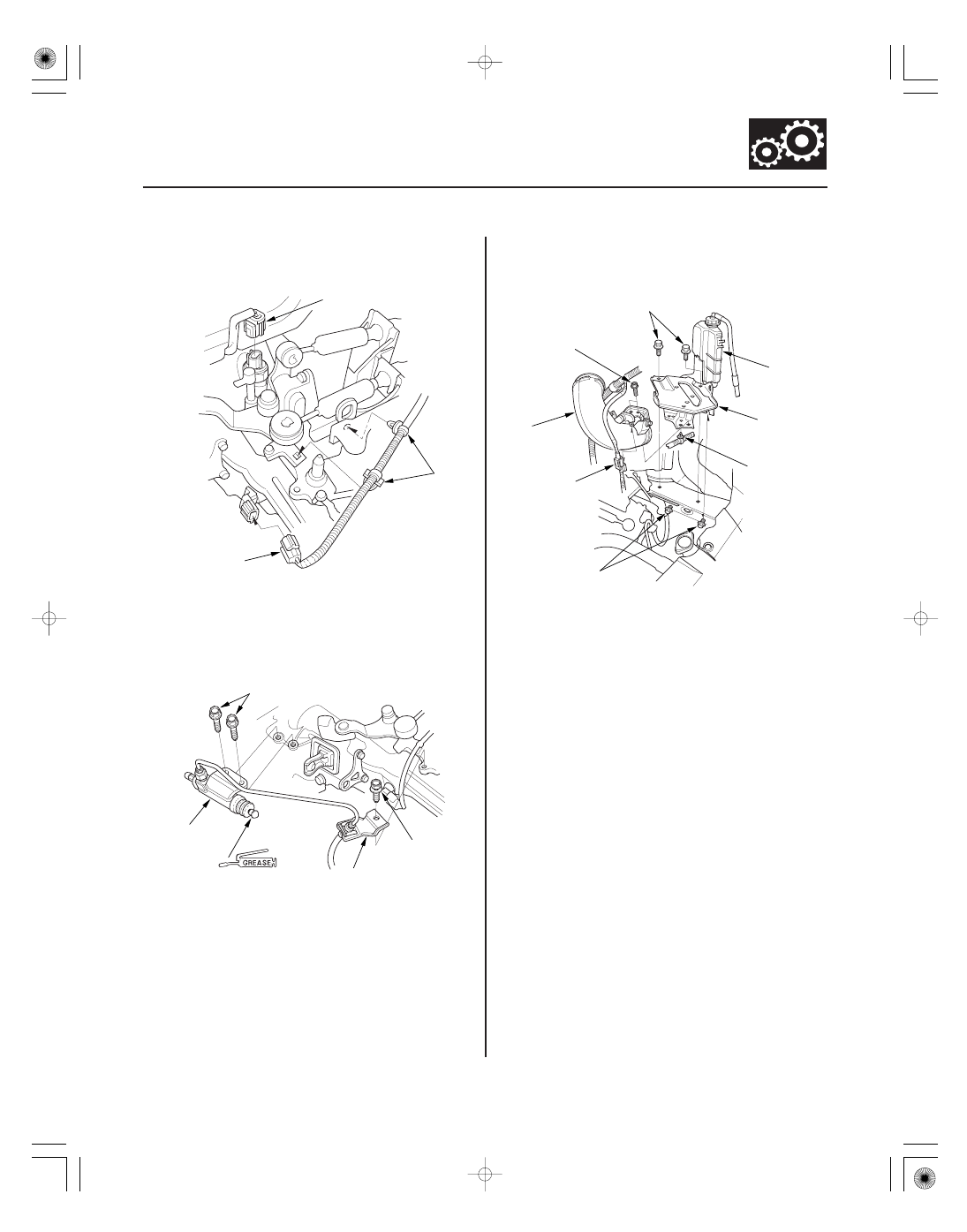

39. Connect the back-up light switch connector (A) and

the output shaft (countershaft) speed sensor
connector (B). Install the harness clips (C).

40. Apply super high temp urea grease (P/N

08798-9002) to the end of the slave cylinder
pushrod. Install the slave cylinder (A), then install
the clutch line bracket (B). Be careful not to bend
the clutch line.

41. Install the battery base (A) with the coolant

reservoir (B).

42. Install the harness clips (C) and the intake air duct

(D).

43. Install the air cleaner assembly (see page 11-345).

44. Do the battery installation procedure (see page

22-69).

45. Install the under-cowl panel and the cowl cover

(see page 20-163).

46. Check the shift lever and the clutch operation.

47. Check the wheel alignment (see page 18-5).

48. Test-drive the vehicle.
