Acura CSX. Manual - part 192

＊０１

０２

ＳＮＲ９ＡＡ９Ｅ３４１１６３１７０８１ＫＢＡＴ０１

6-speed Manual Transmission

12-15

12-15

A

B

A

C

B

8. Do the clutch hydraulic system bleeding (see page

12-7).

9. Check the clutch operation and check for leaks.

10. Test-drive the vehicle.

NOTE:

• Use fender covers to avoid damaging painted

surfaces.

• Do not spill brake fluid on the vehicle; it may damage

the paint or plastic. If brake fluid does contact the
paint or plastic, wash it off immediately with water.

• Make sure not to get any silicone grease on the

terminal part of the connectors and switches,
especially if you have silicone grease on your hands
or gloves.

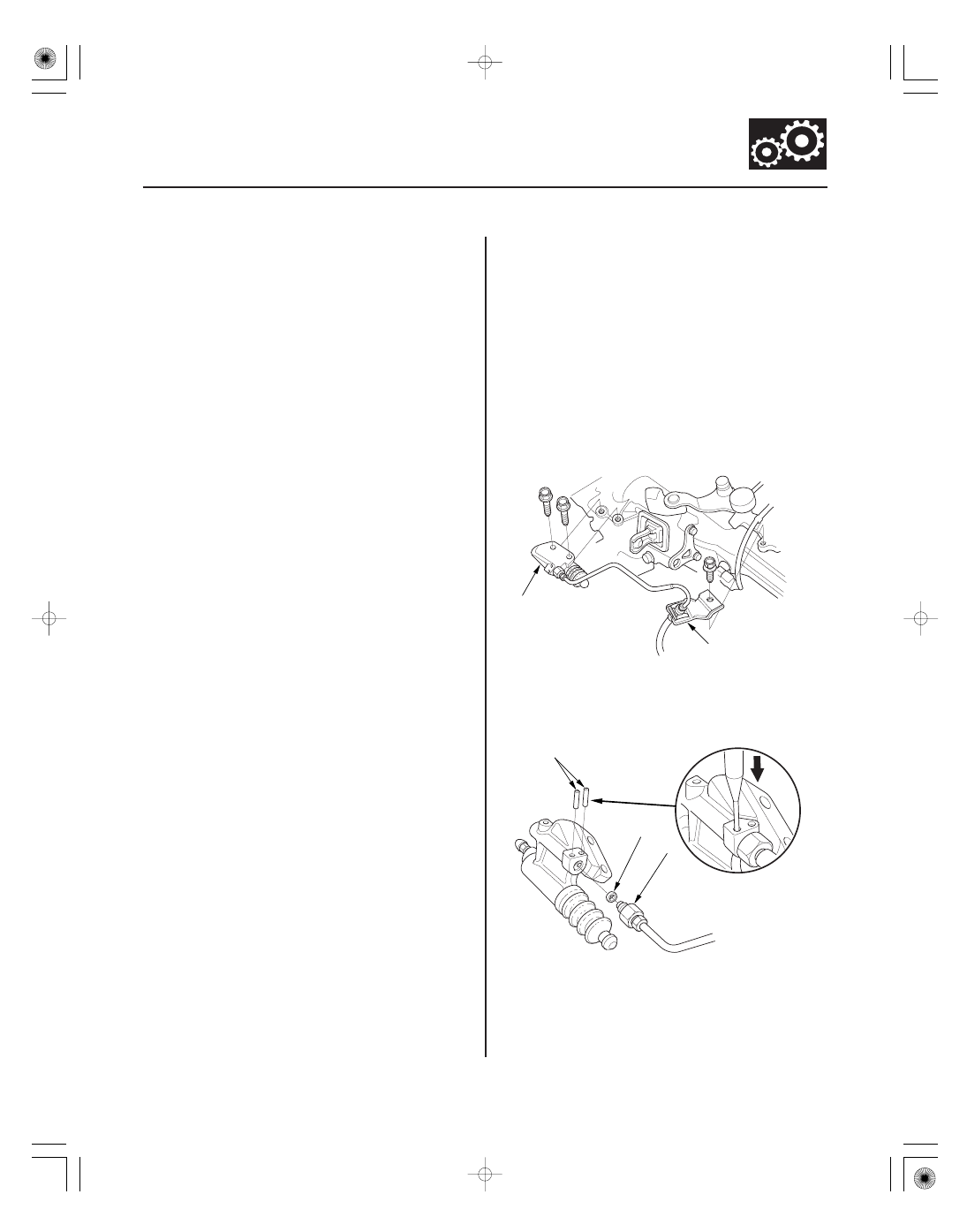

1. Remove the clutch line bracket (A) and the slave

cylinder (B).

2. Remove the roll pins (A). Disconnect the clutch line

(B), and remove the O-ring (C). Plug or wrap the
end of the clutch line with a clean shop towel to
prevent brake fluid from coming out.

08/08/21 14:42:35 61SNR030_120_0017

＊０１

０２

ＳＮＲ９ＡＡ９Ｅ３４１１６３１７０８１ＫＢＡＴ０１

6-speed Manual Transmission

12-15

12-15

A

B

A

C

B

8. Do the clutch hydraulic system bleeding (see page

12-7).

9. Check the clutch operation and check for leaks.

10. Test-drive the vehicle.

NOTE:

• Use fender covers to avoid damaging painted

surfaces.

• Do not spill brake fluid on the vehicle; it may damage

the paint or plastic. If brake fluid does contact the
paint or plastic, wash it off immediately with water.

• Make sure not to get any silicone grease on the

terminal part of the connectors and switches,
especially if you have silicone grease on your hands
or gloves.

1. Remove the clutch line bracket (A) and the slave

cylinder (B).

2. Remove the roll pins (A). Disconnect the clutch line

(B), and remove the O-ring (C). Plug or wrap the
end of the clutch line with a clean shop towel to
prevent brake fluid from coming out.

08/08/21 14:42:35 61SNR030_120_0017

０１

＊０２

12-16

Clutch

D

A

B

C

(P/N 08798-9002)

(P/N 08C30-B0234M)

A

B

(P/N 08798-9002)

C

D

E

22 N·m
(2.2 kgf·m, 16 lbf·ft)

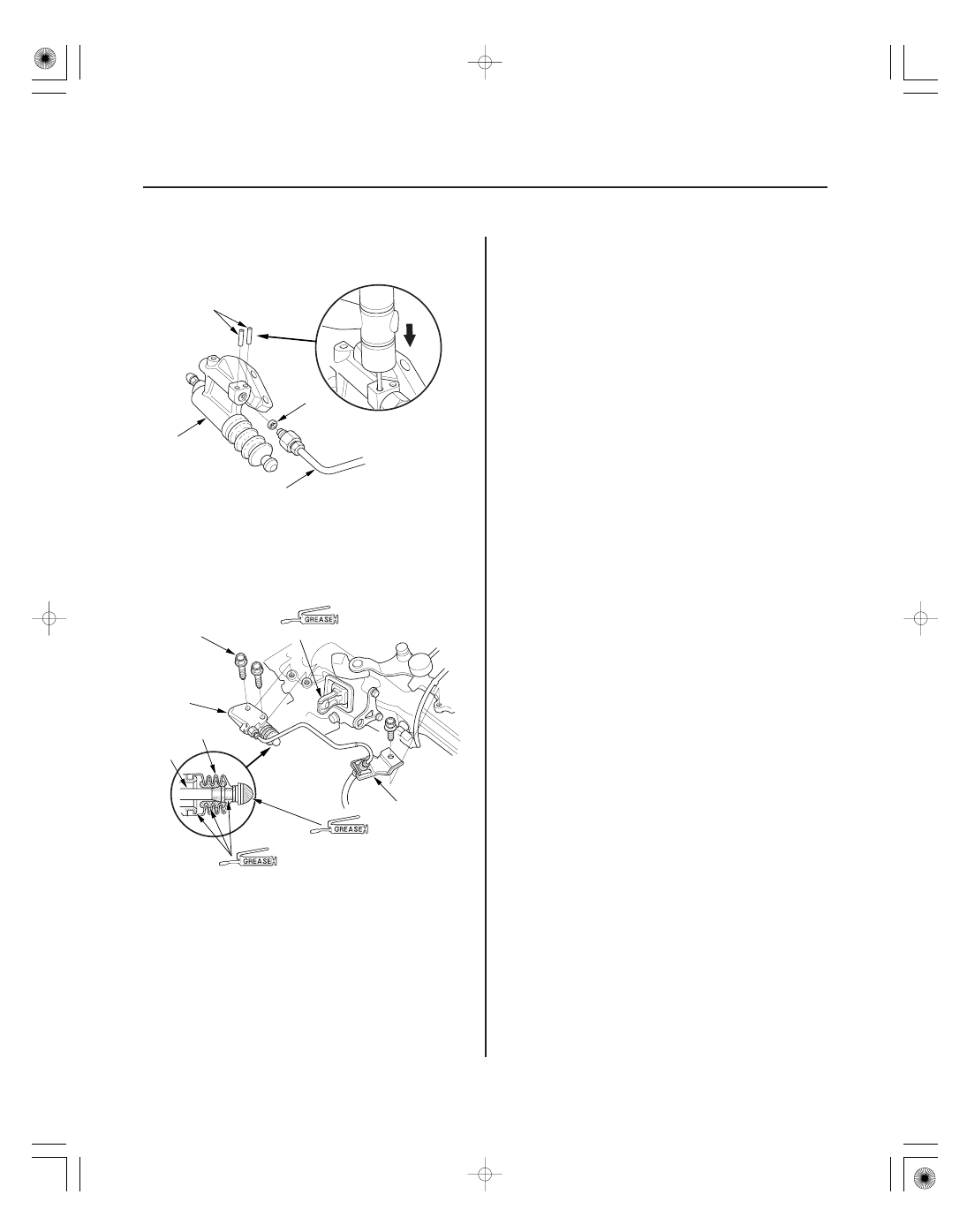

3. Install a new O-ring (A) on the clutch line (B), then

connect the clutch line to the slave cylinder (C).

4. Set in new roll pins (D) to the slave cylinder.

5. Pull back the boot (A), and apply silicone grease

(P/N 08C30-B0234M) to the boot and the slave
cylinder pushrod (B). Reinstall the boot.

6. Apply a light coat of super high temp urea grease

(P/N 08798-9002) to the pushrod of the slave
cylinder (C) and the release fork (D).

7. Install the slave cylinder and the clutch line bracket

(E).

8. Do the clutch hydraulic system bleeding (see page

12-7).

9. Check the clutch operation, and check for leaks.

10. Test-drive the vehicle.

Replace.

Replace.

08/08/21 14:42:35 61SNR030_120_0018

０１

＊０１

＊０２

０４

ＳＮＲ９ＡＡ７Ｅ３４１１６３１７０１０ＫＢＡＴ００

12-17

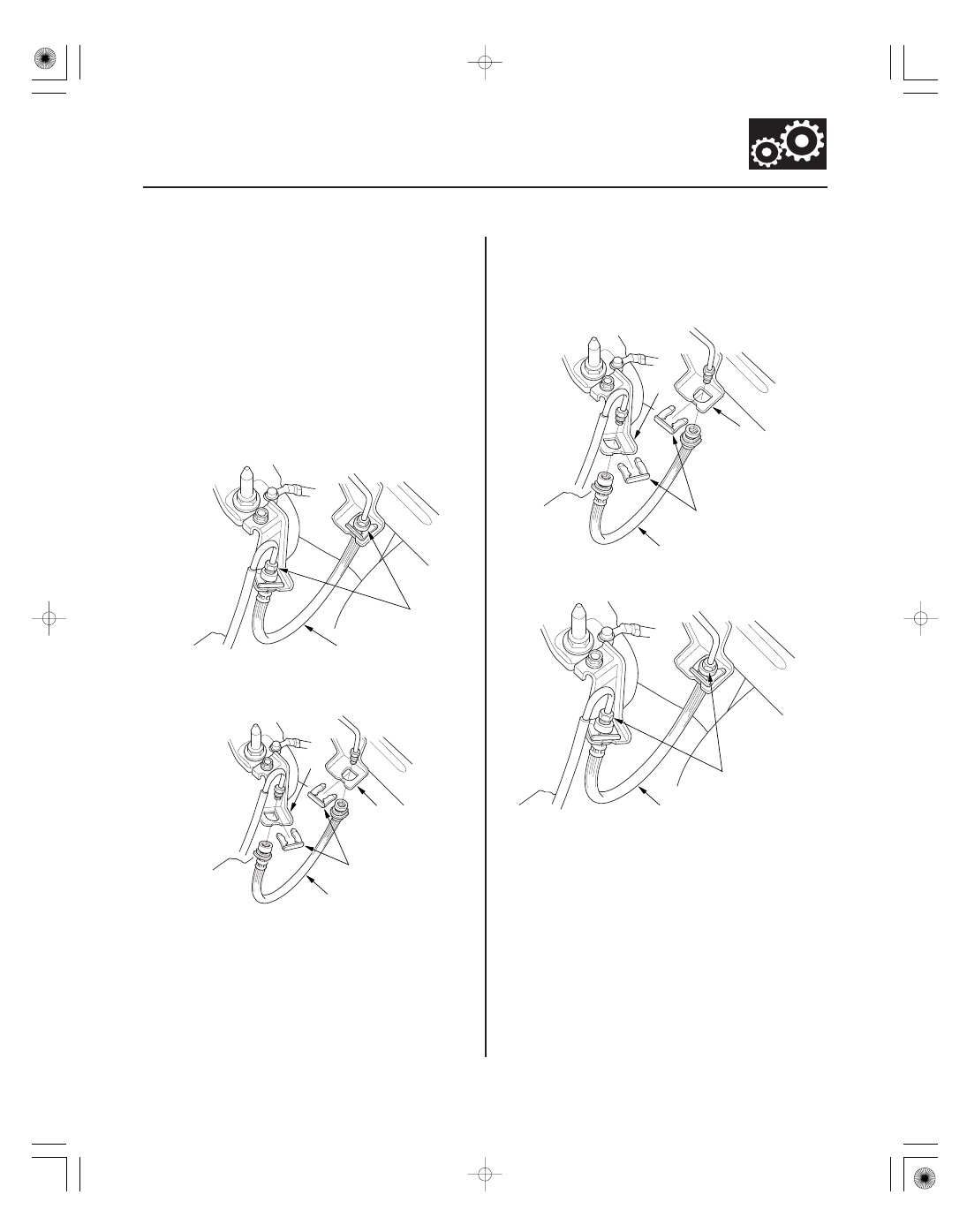

Clutch Hose Replacement

B

A

A

B

C

C

A

B

C

B

A
15 N·m
(1.5 kgf·m,
1.1 lbf·ft)

B

NOTE:

• Replace the clutch hose if it is twisted, cracked, or if it

leaks.

• Use fender covers to avoid damaging painted

surfaces.

• Do not spill brake fluid on the vehicle. It may damage

the paint or plastic. If brake fluid does contact the
paint or plastic, wash it off immediately water.

1. Remove the brake fluid from the clutch master

cylinder reservoir with a syringe or other suitable
device.

2. Disconnect the clutch hose (A) from the clutch lines

(B).

3. Remove the clutch hose clips (A) from the clutch

hose (B).

4. Remove the clutch hose from the clutch hose

brackets (C).

5. Install the new clutch hose (A) into the clutch hose

brackets (B) with new clutch hose clips (C).

NOTE: Check the clutch hose for interference and
twisting.

6. Connect the clutch lines (A) to the clutch hose (B).

7. Do the clutch hydraulic system bleeding (see page

12-7).

8. Check the clutch operation, and check for leaks.

9. Test-drive the vehicle.

Replace.

08/08/21 14:42:36 61SNR030_120_0019
