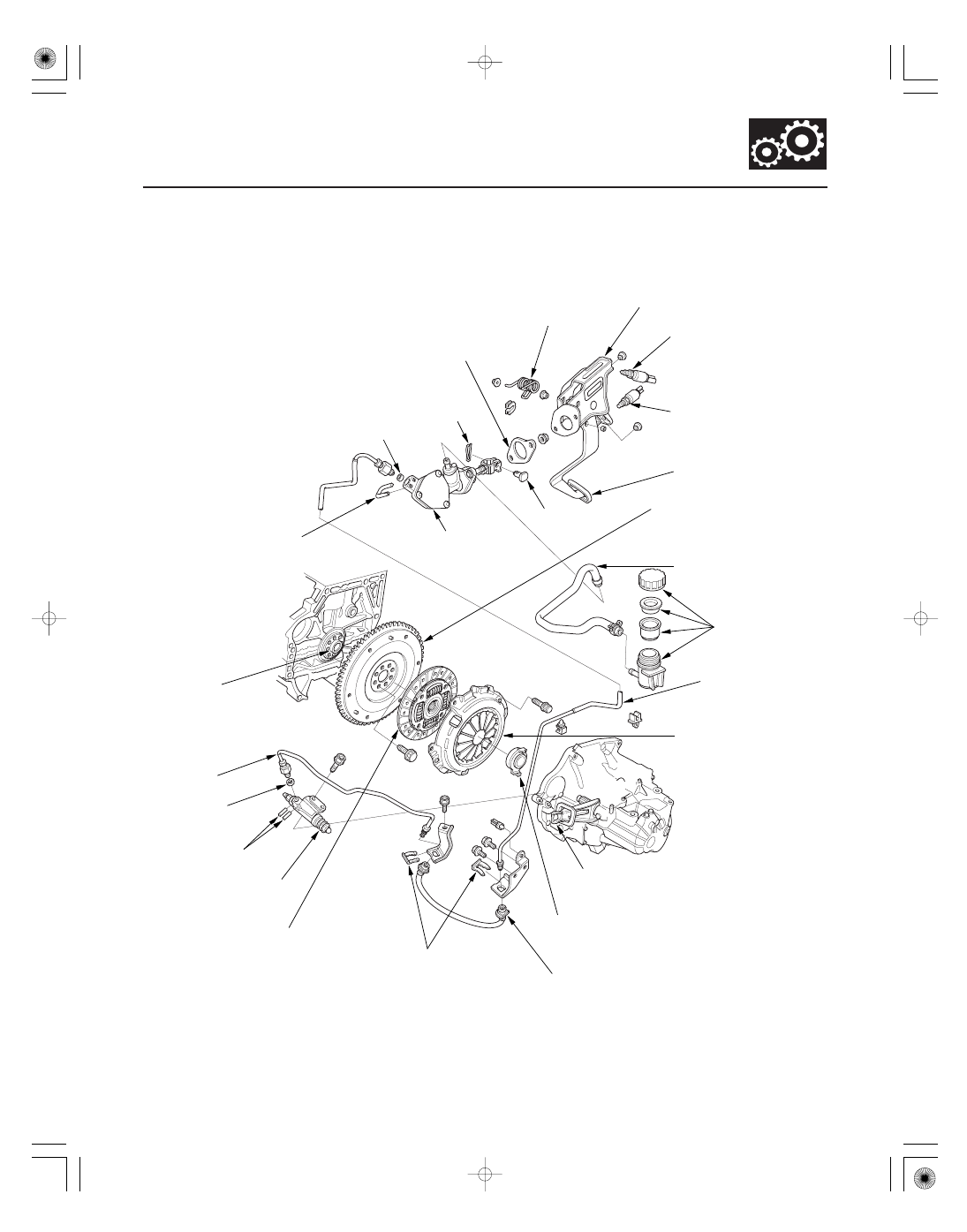

5-speed Manual Transmission

12-3

Component Location Index

O-RING

LOCK PIN

FLYWHEEL

O-RING

ROLL PINS

CLUTCH DISC

CLUTCH HOSE

CLUTCH LINE

CLUTCH INTERLOCK
SWITCH

CLUTCH MASTER
CYLINDER SEAL

CLUTCH PEDAL
POSITION SWITCH

CLUTCH LINE

RELEASE FORK

CLUTCH ASSIST
SPRING

RELEASE BEARING

CLUTCH PEDAL

CLUTCH PEDAL ASSEMBLY

CLUTCH MASTER
CYLINDER

RETAINING CLIP

RESERVOIR HOSE

SLAVE CYLINDER

CRANKSHAFT
PILOT BUSHING

CLUTCH
RESERVOIR

CLUTCH HOSE CLIPS

PRESSURE PLATE

CLEVIS PIN

Replace.

Inspection,

page 12-21

Replacement,

page 12-21

Replace.

Replace.

Inspection and Removal,

page 12-20

Installation,

page 12-23

Replacement,

page 12-17

Test, page 4-8
Adjustment,

page 12-8

Replace.

Test, page 4-50
Adjustment,

page 12-8

Removal, page 12-24
Inspection, page 12-24
Installation, page 12-24

Adjustment,

page 12-8

Replacement, page 12-10

Replacement,

page 12-11

Replace.

Replacement,

page 12-14

Inspection,

page 12-22

Replacement,

page 12-22

Replace.

Inspection

and Removal,
page 12-19

Installation,

page 12-23

08/08/21 14:42:24 61SNR030_120_0005

＊０１

ＳＮＲ９ＡＡ９Ｅ３４１１６３０００００ＤＡＡＴ０１

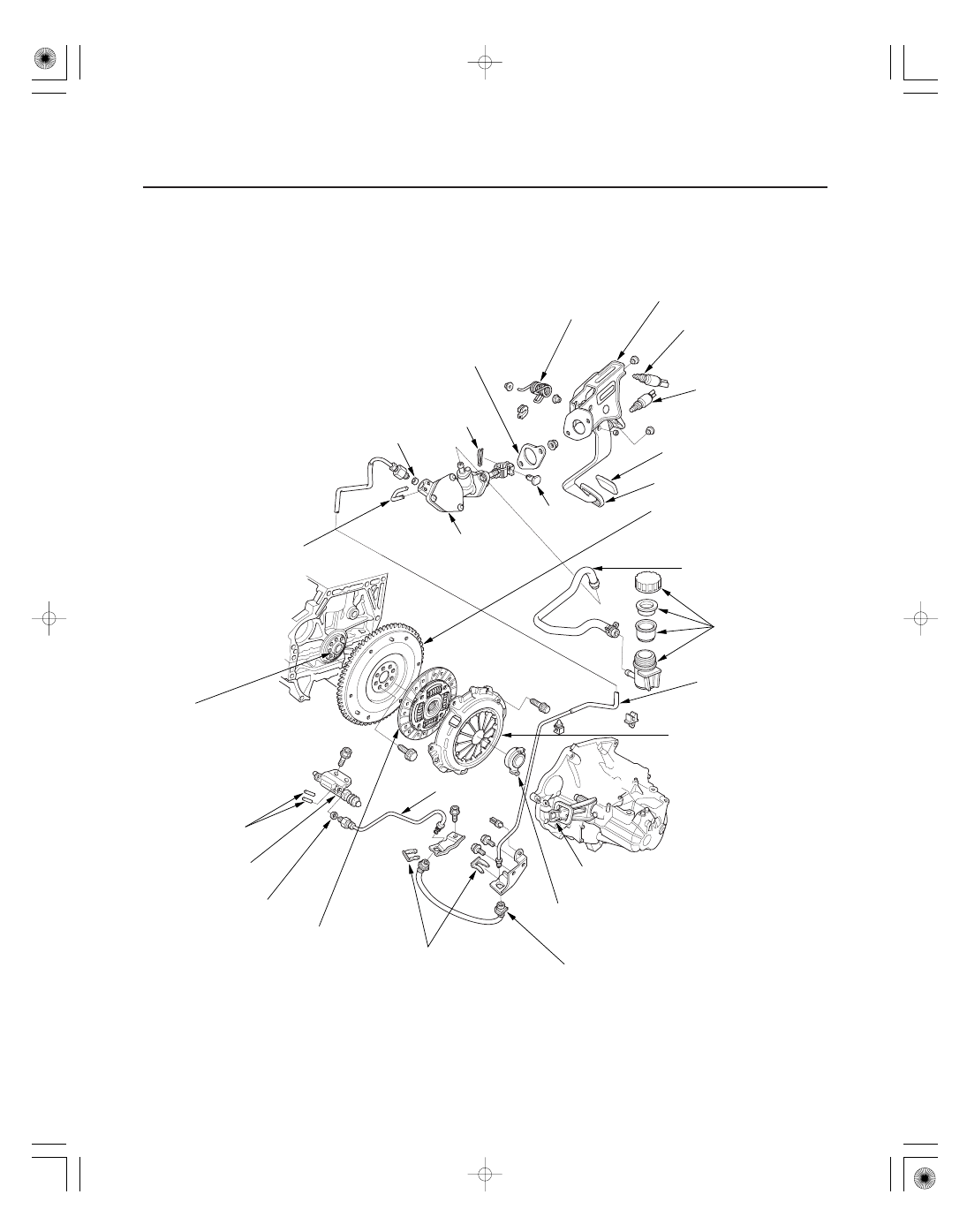

6-speed Manual Transmission

12-4

Clutch

O-RING

FLYWHEEL

O-RING

ROLL PINS

CLUTCH DISC

CLUTCH HOSE

CLUTCH LINE

CLUTCH LINE

RELEASE FORK

CLEVIS
PIN

CRANKSHAFT
PILOT BUSHING

CLUTCH PEDAL

CLUTCH MASTER
CYLINDER

RESERVOIR HOSE

SLAVE CYLINDER

CLUTCH HOSE CLIPS

LOCK PIN

CLUTCH INTERLOCK
SWITCH

CLUTCH MASTER
CYLINDER SEAL

CLUTCH PEDAL
POSITION SWITCH

CLUTCH PEDAL ASSEMBLY

RETAINING CLIP

CLUTCH ASSIST
SPRING

RELEASE BEARING

CLUTCH PEDAL COVER

CLUTCH
RESERVOIR

PRESSURE PLATE

Replace.

Inspection,

page 12-21

Replacement,

page 12-21

Replace.

Replace.

Inspection and Removal,

page 12-20

Installation,

page 12-23

Replacement, page 12-17

Inspection,

page 12-22

Replacement,

page 12-22

Adjustment, page 12-8

Replacement,

page 12-11

Replacement,

page 12-15

Replace.

Test, page 4-8
Adjustment,

page 12-8

Replace.

Test, page 4-50
Adjustment,

page 12-8

Replacement, page 12-10

Replace.

Removal, page 12-24
Inspection, page 12-24
Installation, page 12-24

Replacement, page 12-18

Inspection

and Removal,
page 12-19

Installation,

page 12-23

08/08/21 14:42:29 61SNR030_120_0006

＊０１

ＳＮＲ９ＡＡ９Ｅ３４１１６３０００００ＣＡＡＴ００

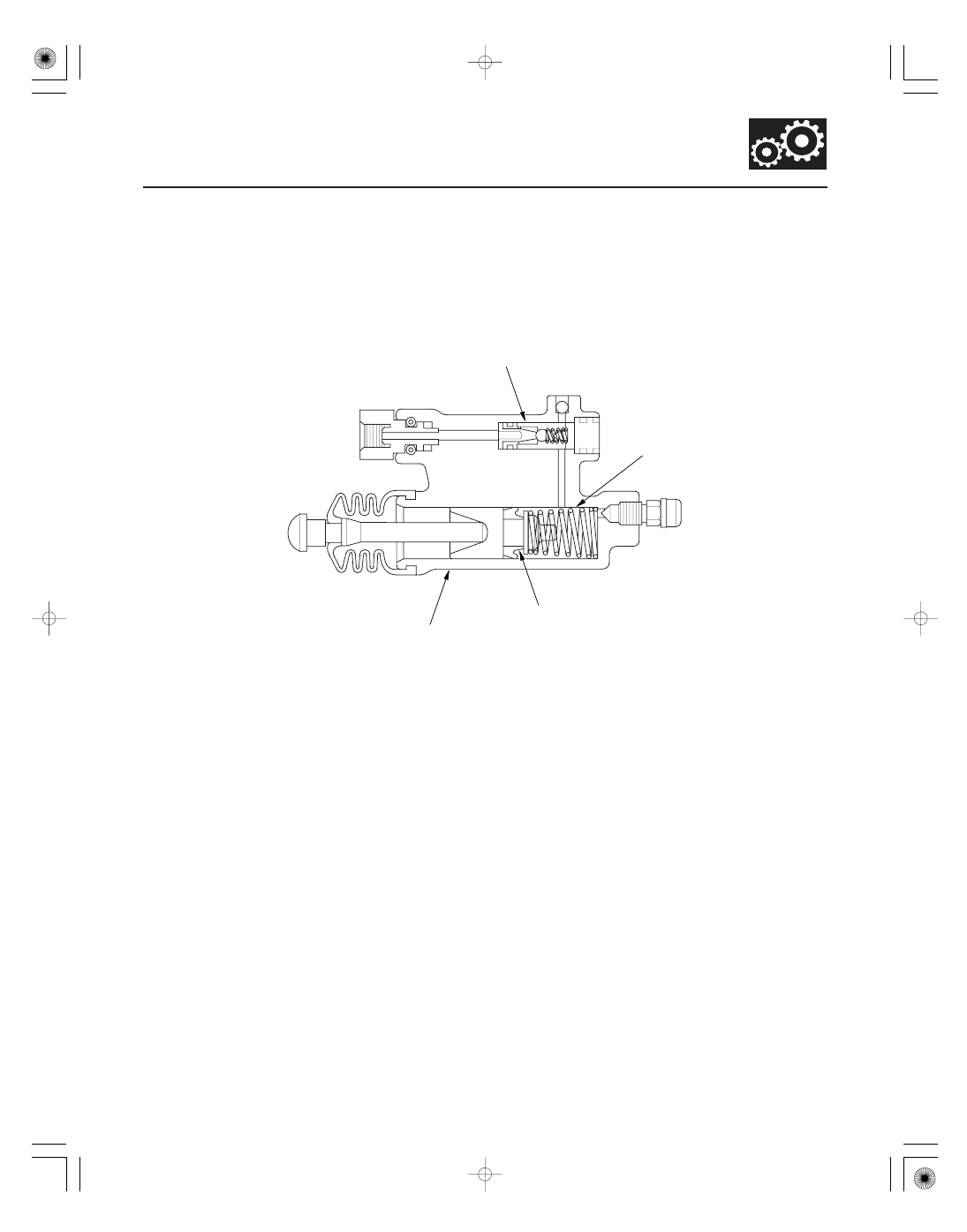

Delay Orifice Mechanism (6-speed Manual Transmission)

Function

12-5

System Description

DELAY ORIFICE MECHANISM

SLAVE CYLINDER

PISTON

PISTON CYLINDER

The delay orifice mechanism improves clutch operation by delaying the slave cylinder release speed when the clutch
pedal is suddenly released. The delay orifice mechanism is built into the slave cylinder.

08/08/21 14:42:29 61SNR030_120_0007

＊０２

＊０３

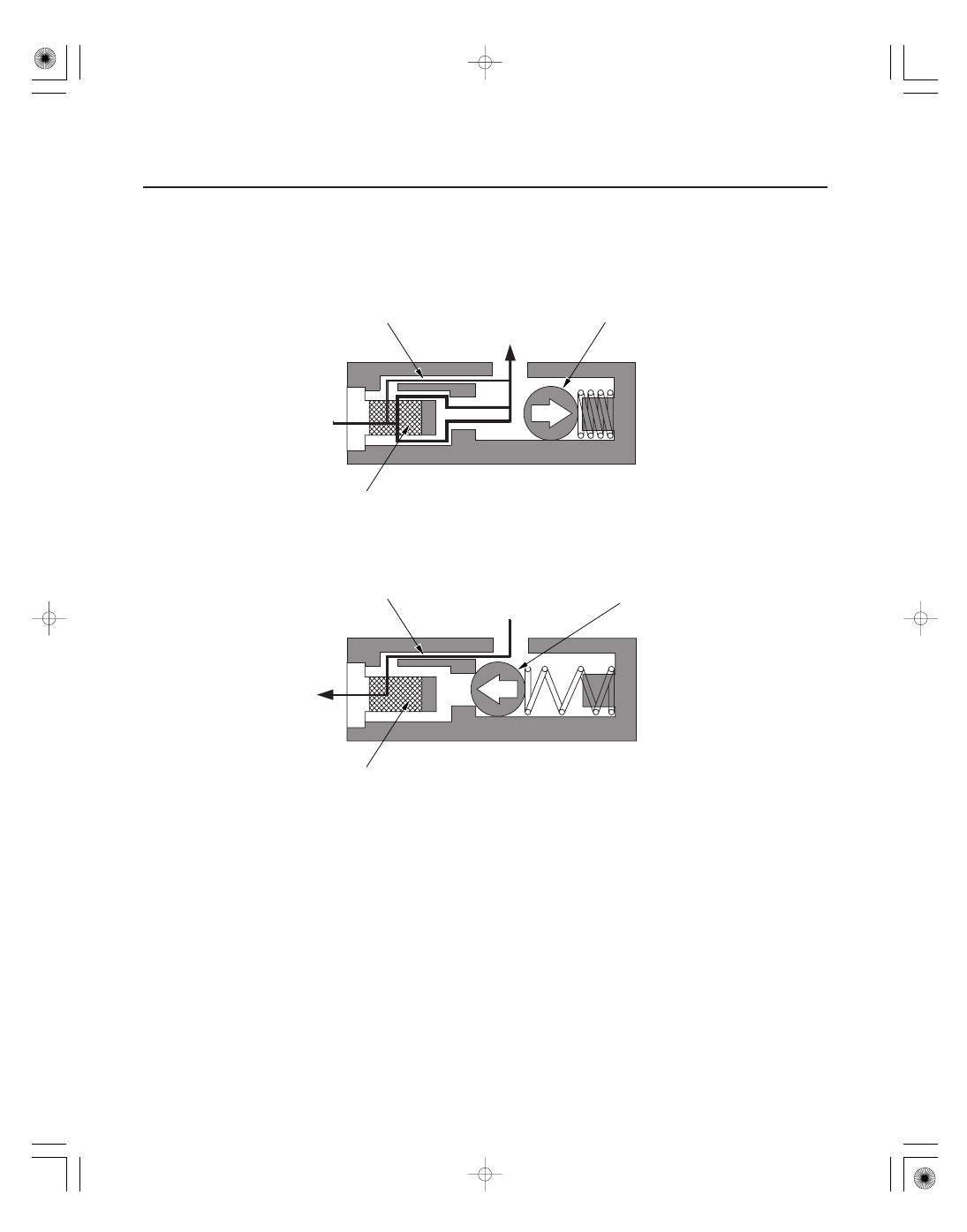

Fluid Flow Operation

12-6

Clutch

FILTER PART of FLOW (Blocked)

ONE-WAY VALVE

ORIFICE PART of FLOW

FLUID from
MASTER CYLINDER

FLOW to PISTON CYLINDER

FILTER PART of FLOW (Blocked)

FLUID to
MASTER CYLINDER

ONE-WAY VALVE

ORIFICE PART of FLOW

FLUID from PISTON CYLINDER

When the clutch pedal is pressed, the fluid pressure from the master cylinder moves the one-way valve in the
direction shown in the illustration. The fluid flows through two passages: the orifice part and the filter part. It then
flows out to the piston cylinder to release the pressure plate and clutch disc joint.

When the clutch pedal is released, the fluid pressure from the piston cylinder moves the one-way valve in the direction
shown in the illustration. The one-way valve blocks the filter-part passage and delays the clutch release speed by
returning the fluid to the master cylinder through only the orifice-part passage.

08/08/21 14:42:29 61SNR030_120_0008
