11-329

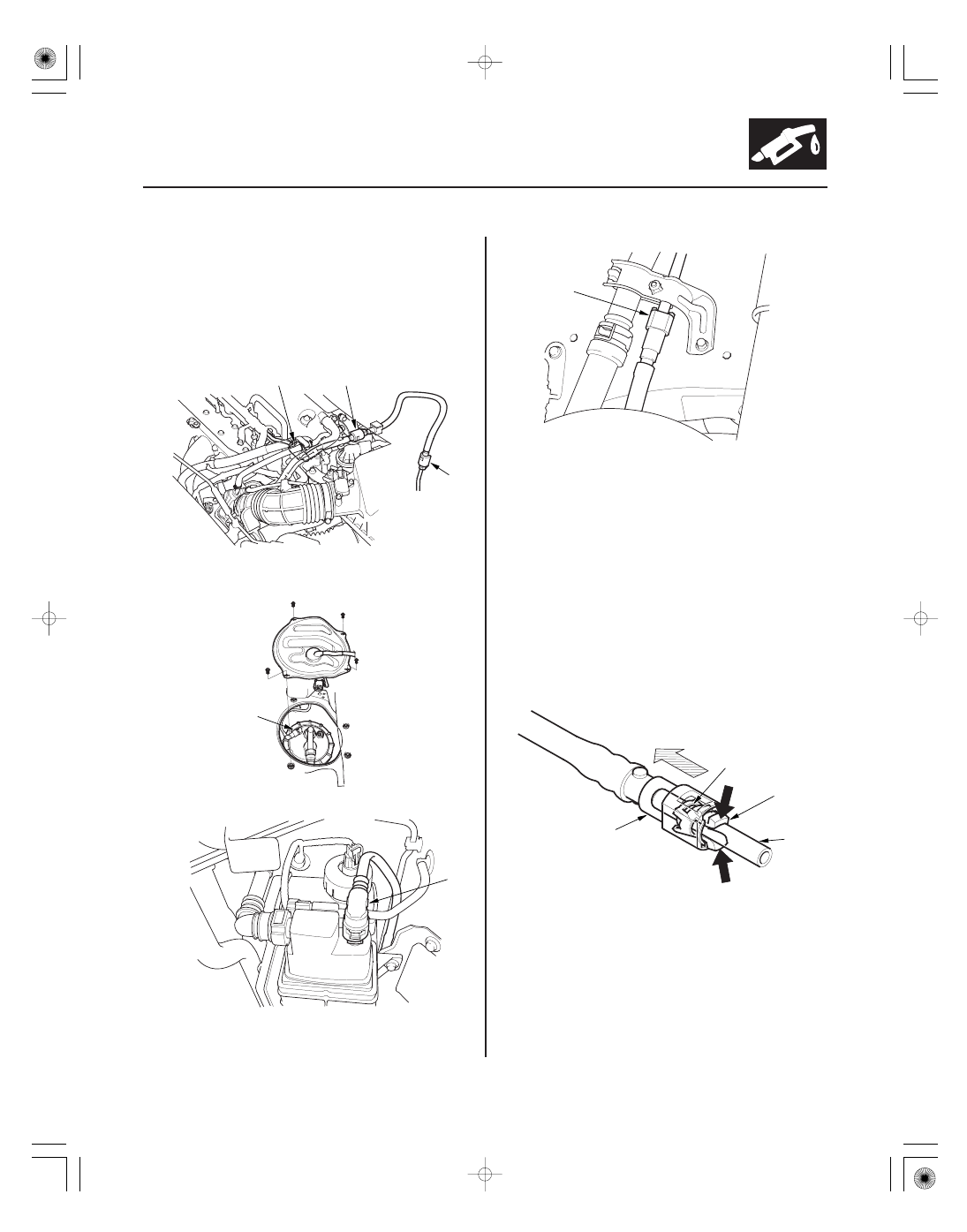

Fuel Line/Quick-Connect Fitting Removal

A

A

A

A

A

A

A

B

D

C

NOTE: Before you work on the fuel lines and fittings,
read the Fuel Line/Quick-Connect Fitting Precautions
(see page 11-328).

1. Relieve the fuel pressure (see page 11-322).

2. Check the fuel quick-connect fittings (A) for dirt,

and clean them if needed.

3. Place a rag or shop towel over the quick-connect

fitting. Hold the connector (A) with one hand, and
squeeze the retainer tabs (B) with the other hand to
release them from the locking tabs (C). Pull the
connector off.

NOTE:

• Be careful not to damage the line (D) or other

parts.

• Do not use tools.
• If the connector does not move, keep the retainer

tabs pressed down, and alternately pull and push
the connector until it comes off easily.

• Do not remove the retainer from the line; once

removed, the retainer must be replaced with a
new one.

* : This illustration shows K20Z2 engine.

08/08/21 14:29:53 61SNR030_110_0329

０６

０７

11-330

Fuel Supply System

A

B

A

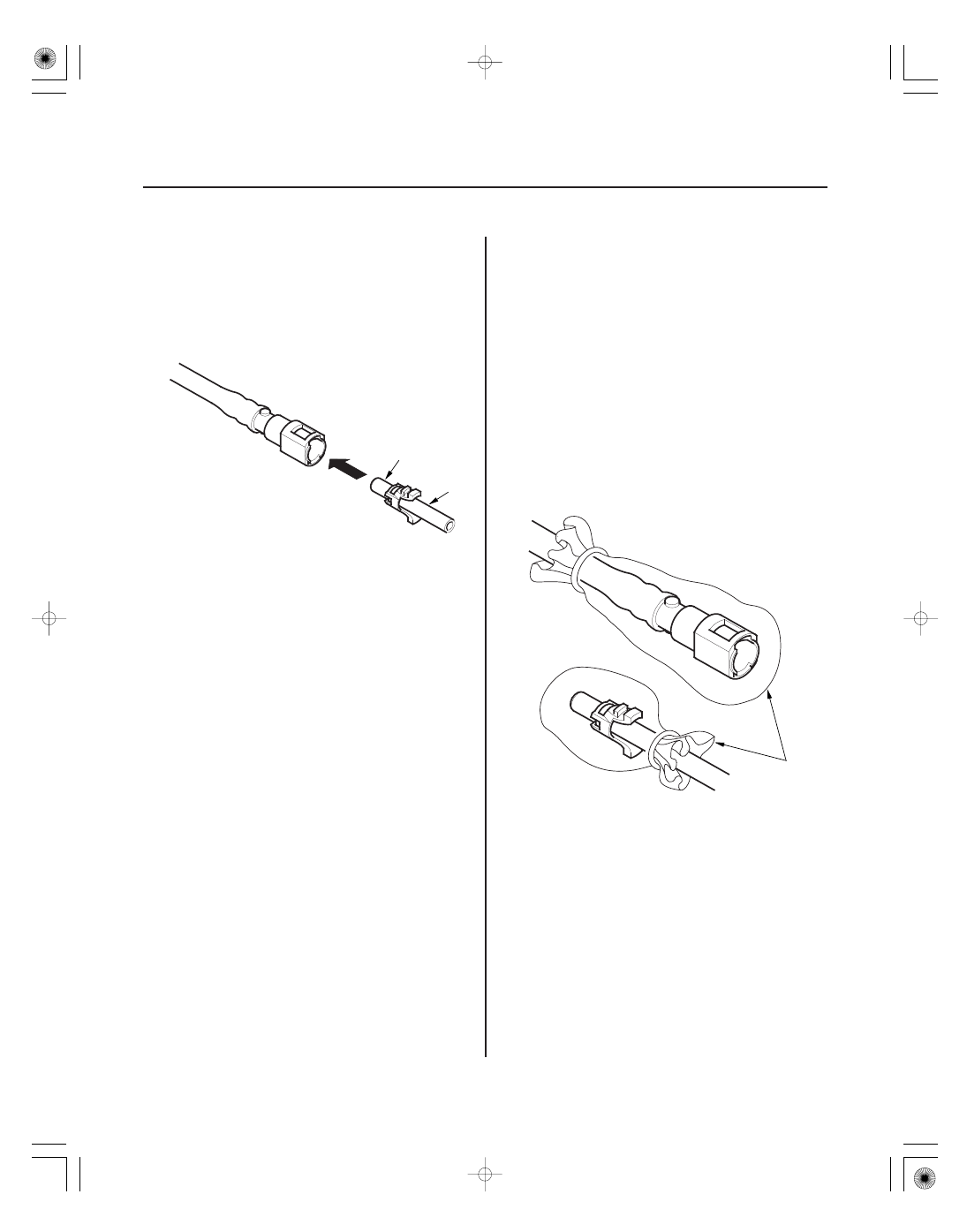

4. Check the contact area (A) of the line (B) for dirt or

damage.

• If it is dirty, clean it, then dry it with the

compressed air.

• If it is rusty or damaged, replace the fuel filter or

fuel feed line.

5. To prevent damage and keep foreign matter out,

cover the disconnected connector and line ends
with plastic bags (A).

NOTE: The retainer cannot be reused once it has
been removed from the line.
Replace the retainer when:

• replacing the fuel rail.
• replacing the fuel feed line.
• replacing the fuel pump.
• replacing the fuel filter.
• replacing the fuel gauge sending unit.
• replacing the EVAP purge pipe.
• replacing the EVAP canister.
• replacing the fuel tank.
• replacing the fuel fill pipe.
• it has been removed from the line.
• it is damaged.

08/08/21 14:29:53 61SNR030_110_0330

０１

０２

＊０１

＊０２

＊０３

ＳＮＲ９Ａ００Ａ２０３２６４２８００１ＫＣＡＴ００

11-331

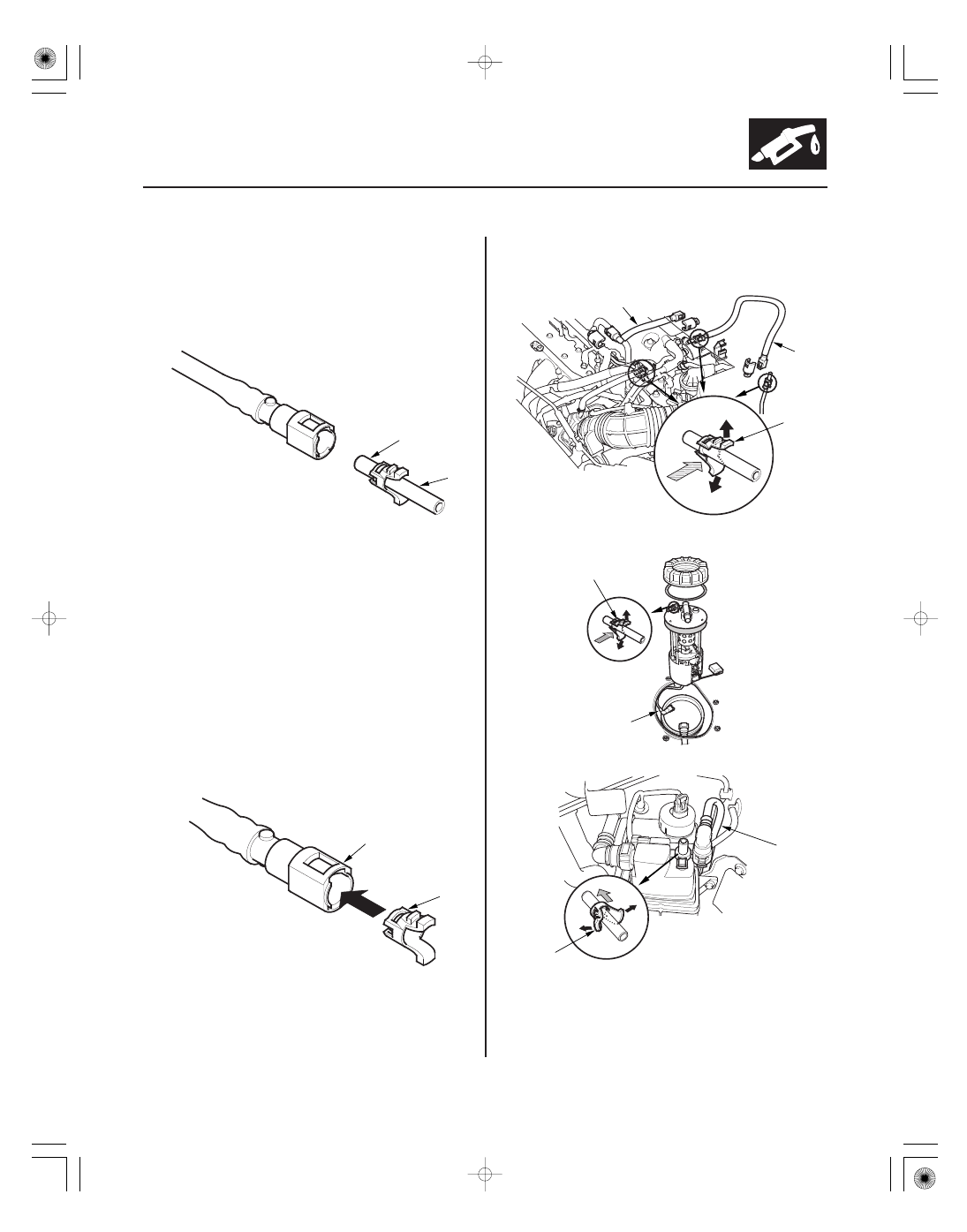

Fuel Line/Quick-Connect Fitting Installation

A

B

B

A

A

A

B

A

B

A

B

NOTE: Before you work on the fuel lines and fittings,
read the Fuel Line/Quick-Connect Fitting Precautions
(see page 11-328).

1. Check the contact area (A) of the line (B) for dirt or

damage, and clean it if needed.

2. Insert a new retainer (A) into the connector (B) if the

retainer is damaged, or after:

• replacing the fuel rail.
• replacing the fuel feed line.
• replacing the fuel pump.
• replacing the fuel filter.
• replacing the fuel gauge sending unit.
• replacing the EVAP purge pipe.
• replacing the EVAP canister.
• replacing the fuel tank.
• replacing the fuel fill pipe.
• removing the retainer from the line.
• Use the same manufacturer’s retainer and the

same size when replacing the retainer (see page
11-328).

3. Before connecting a new fuel tube/quick-connect

fitting assembly (A), remove the old retainer (B)
from the mating line.

* : This illustration shows K20Z2 engine.

08/08/21 14:30:55 61SNR030_110_0331

０２

＊０４

＊０５

＊０６

Connection with new retainer

Reconnection to existing retainer

Connection to new fuel line

11-332

Fuel Supply System

A

B

A

C

A

B

C

Sanoh-made

Tokai-made

A

B

C

C

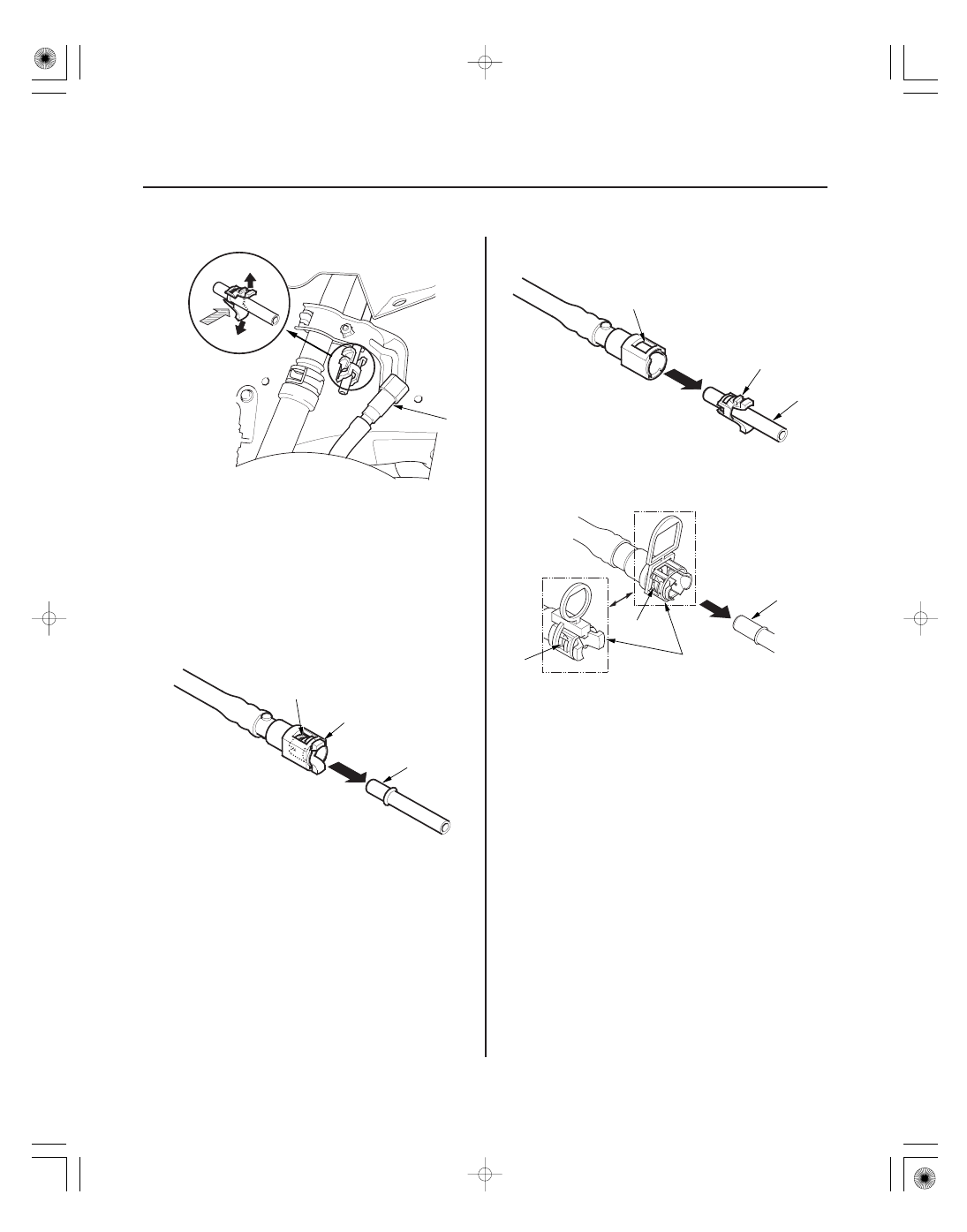

4. Align the quick-connect fittings with the line (A),

and align the retainer locking tabs (B) with the
connector grooves (C). Then press the quick-
connect fittings onto the line until both retainer tabs
lock with a clicking sound.

NOTE: If it is hard to connect, put a small amount of
new engine oil on the line end.
