Электровоз 2ЕЛ5. Система вентиляции

Электровоз 2ЕЛ5. Система вентиляции

Система вентиляции каждой секции электровоза принудительная и предназначена для охлаждения тяговых двигателей (ТД), выпрямительно-инверторных преобразователей (ВИП), теплообменников тягового трансформатора (ТТТ), сглаживающих реакторов (РС), выпрямительной установки возбуждения (ВУВ), блока балластных резисторов (ББР), блока диодов (БД) и для обеспечения требуемого избыточного давления в кузове с целью защиты от проникновения в него пыли и снега во время движения электровоза, а также для охлаждения кузова в летнее время.

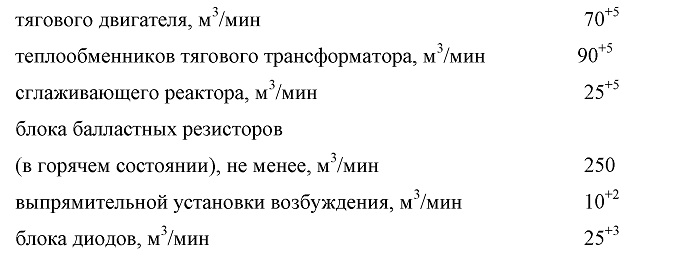

Система вентиляции обеспечивает следующие номинальные значения расходов воздуха для охлаждения электрооборудования:

Подача воздуха в кузов создает избыточное давление 40 - 60 Па.

Система вентиляции секции электровоза выполнена в соответствии с рисунком 19 и состоит из трех вентиляционных систем (ВС1 - ВС3).

Системы ВС1 и ВС2 идентичны, в каждой из них воздух через вертикальные лабиринтные жалюзи и форкамеры забирается центробежными вентиляторами-воздухоочистителями ЦВ 9-37,6-7,6, одна часть которого из переходного патрубка через специальные окна выбрасывается в кузов, другая подается на охлаждение ВИП. После ВИП воздух попадает в воздухораспределительную камеру, в которой расположены два РС. Часть воздуха после охлаждения РС выбрасывается под кузов, остальная - по воздуховодам поступает на охлаждение ТД и ТТТ и выбрасывается под кузов.

Из системы ВС2 предусмотрен выброс воздуха в компрессорное помещение через специальный патрубок с заслонкой.

На боковых стенках форкамер ВС1, ВС2 предусмотрено по одному окну с заслонкой для рециркуляции воздуха в зимнее время.

В системе ВС3 в режиме рекуперативного торможения воздух через вертикальные лабиринтные жалюзи и форкамеру забирается посредством вентилятора Ц9-37,6-7,6 (без устройства пылеотделения). Одна часть воздуха по переходному патрубку поступает в ББР, после охлаждения отработанный воздух выбрасывается в атмосферу через лабиринтные жалюзи, установленные на крыше электровоза. Другая часть по воздуховодам поступает на охлаждение ВУВ и БД и далее выбрасывается в кузов.

Распределение воздуха между электрооборудованием осуществляется с помощью регулировочных заслонок, расположенных соответственно перед ТД, ТТТ, БД и после РС, а также с помощью заслонок на окнах выброса воздуха в кузов.

Вентиляция кузова обеспечивается воздухом, поступающим в кузов из систем ВС1 и ВС2. Установленные на крыше дефлекторы предназначены для отвода из кузова отработанного теплого воздуха в летнее время.

Электровоз 2ЕЛ5. Вентиляторы

В системе вентиляции электровоза применены блоки центробежных вентиляторов Ц9-37,6-7,6 и вентиляторов-воздухоочистителей ЦВ9-37,6-7,6, служащие для подачи воздуха на охлаждение электрооборудования и наддува кузова.

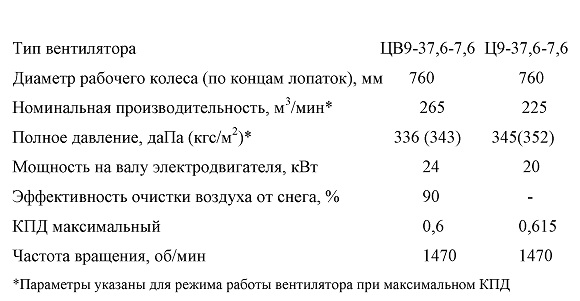

Технические характеристики

Блоки центробежных вентиляторов в соответствии с рисунками 20 и 21 состоят из улитки (спирального металлического корпуса) 9, рабочего колеса 14, насаженного на вал приводного электродвигателя 1, входного подвижного патрубка 7 и каркаса 17.

Рабочее колесо 14 сварной конструкции состоит из двух дисков: несущего 15 и покрывного 6, с вваренными между ними лопатками 4. Несущий диск 15

крепится заклепками к ступице 13. Положение колеса на валу электродвигателя 1 в осевом направлении фиксирует болт 11, ввернутый в вал электродвигателя, а стопорная шайба 12 загнутыми краями на грань головки болта и лыску ступицы 13 рабочего колеса 14 исключает самоотвинчивание этого болта.

Колесо вентилятора балансируется статически. После установки колеса на вал электродвигателя пара «колесо-электродвигатель» подвергается динамической балансировке. В случае замены колеса или электродвигателя динамическая балансировка вновь образованной пары обязательна.

Вентилятор-воздухоочиститель ЦВ9-37,6-7,6 отличается от вентилятора Ц9-37,6-7,6 только тем, что его улитка 9 разделена перегородкой 3 на две камеры. Камера 5 предназначена для формирования потока очищенного воздуха. Камера 2 служит для приема и транспортирования загрязненного воздуха под кузов через патрубок 8 и специальный воздуховод.

Конструкция подвижного патрубка 7 позволяет перемещать его вдоль оси вентилятора. Этим перемещением регулируется зазор между колесом и подвижным патрубком. Размер А определяет положение колеса относительно улитки вдоль оси вентилятора. Радиальный зазор В у вентилятора-воздухоочистителя определяет положение колеса относительно перегородки. Размер А и В контролируются через отверстия в крышке 10.

Зазоры А, Б и В выставляются при сборке вентилятора.

Электровоз 2ЕЛ5. Блок мотор-компрессор

Техническая характеристика

Частота вращения электродвигателя и компрессора, об/мин ........1450

Производительность компрессора, м /мин ........3,5

Максимальное рабочее давление компрессора, МПа (кгс/см 2) ...........1 (10)

Масса блока, кг ...........910

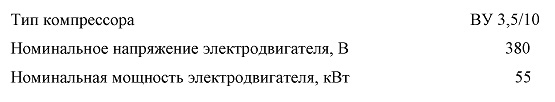

Блок мотор-компрессор в соответствии с рисунком 22 состоит из компрессора 8 и электродвигателя 1, смонтированных на общем каркасе 9. Передача крутящего момента от электродвигателя к компрессору осуществляется муфтой, состоящей из резинокордной оболочки 5 и двух полумуфт 3 и 6, напрессованных соответственно на вал компрессора и электродвигателя. Резинокордная оболочка крепится к полумуфтам нажимными фланцами 4 с помощью болтов 2. Муфта защищена кожухом 7, закрепленным на каркасе 9.

Для снижения уровня вибрации, передаваемой на кузов, блок установлен на буферы с опорами.

Стропление блока при транспортировании осуществляется за рым-болты компрессора и строповочные отверстия каркаса одновременно.

Для проворачивания вала перед запуском компрессора в зимнее время на полумуфте 3 предусмотрены радиальные отверстия. Проворот вала производится при помощи прутка диаметром 20 мм и длиной 270 мм через отверстия в кожухе 7 при снятой его съемной части.
