Уровень напряжения

трёхфаз. перем. ток
380 В

4

Климатическая установка в пассажирском салоне (-LA-
F01)

80 до 100 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

5

Насос хладагента ПСН (-HE-F01)

4,5 до 6,3 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

6

Насос хладагента трансформатора (-HE-F02)

4,5 до 6,3 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

7

Хладагент дополнительного обогрева (-HE-F03)

5,5 до 8 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

8

Вентилятор 1, медленный (-HE-F11)

4,5 до 6,3 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

9

Вентилятор 1, быстрый (-HE-F13)

20 до 25 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

10

Масляный насос трансформатора (-HE-F14)

20 до 25 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

11

Обогреватель входной двери 1 (-LA-F09)

9 до 12,5 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

12

Обогреватель входной двери 2 (-LA-F10)

9 до 12,5 A

пост. ток 110 В
трёхфаз. перем. ток
380 В

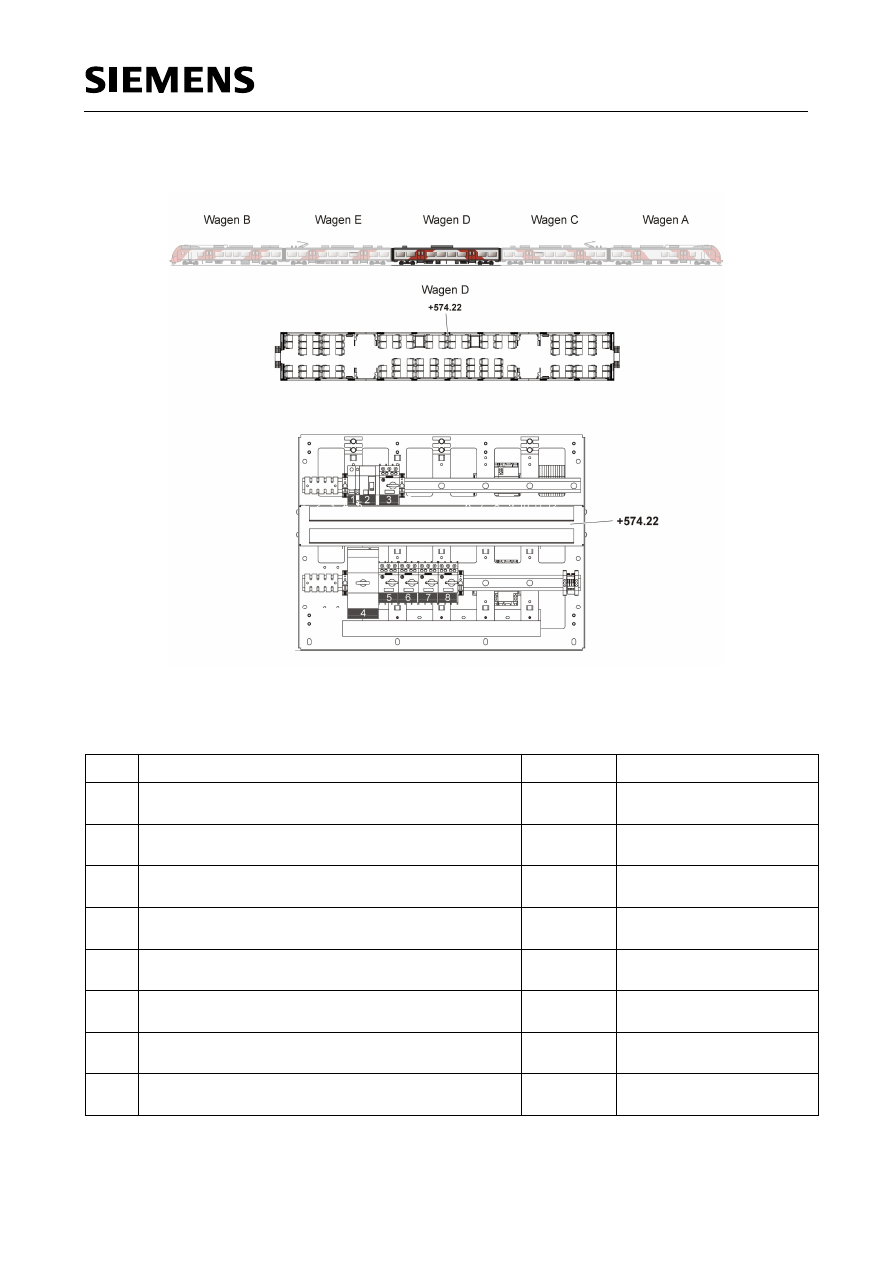

Таблица 2.2.4.17-10: Обзор панели АЗВ / защитных автоматов двигателя (+574.22)

Поз.

АЗВ / защитные автоматы двигателя

Ток

Уровень напряжения

1

Розетки в багажных полках (-HD-F03)

10 A

пост. ток 110 В
перем. ток 220 В

2

FI - штепсельные розетки 220 В (-HD-F02)

0,03 A/25 A

пост. ток 110 В
перем. ток 220 В

3

Штепсельные розетки 220 В (-HD-F01)

7 до 10 A

пост. ток 110 В
трёхфаз. перем. ток 380 В

4

Климатическая установка в пассажирском салоне (-LA-
F01)

80 до 100 A

пост. ток 110 В
трёхфаз. перем. ток 380 В

5

Главный компрессор 2 (-QB-F02)

14 до 20 A

пост. ток 110 В
трёхфаз. перем. ток 380 В

6

Обогреватель входной двери 1 (-LA-F09)

9 до 12,5 A

пост. ток 110 В
трёхфаз. перем. ток 380 В

7

Обогреватель входной двери 2 (-LA-F10)

9 до 12,5 A

пост. ток 110 В
трёхфаз. перем. ток 380 В

8

Главный компрессор 1 (-QB-F01)

14 до 20 A

пост. ток 110 В
трёхфаз. перем. ток 380 В

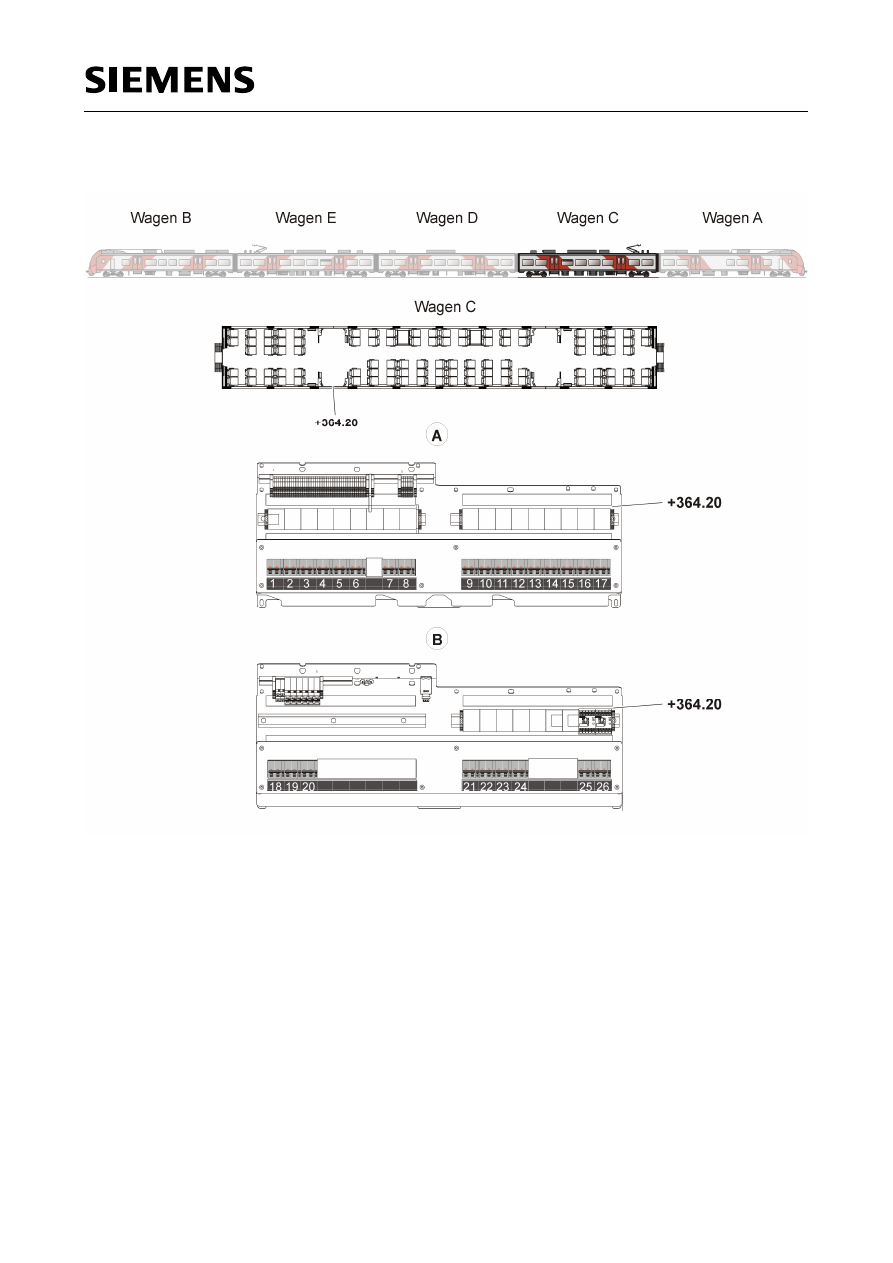

Ток

Шина аккумуляторной

батареи

1.

Токоприемник (-GB-F01)

6 A

BN 2

2.

АЗВ 1 системы управления главным выключателем
постоянного тока (-GB-F02)

6 A

BN 2

3.

АЗВ 2 системы управления главным выключателем
постоянного тока (-GB-F03)

6 A

BN 1

4.

Быстродействующий выключатель постоянного тока (-GB-
F04)

6 A

BN 2

5.

Система управления главным выключателем переменного
тока (-GB-F05)

6 A

BN 2

6.

Система управления разъединителем 3 кВ (-GB-F06)

6 A

BN 2

7.

АЛ 2 в наличии (-HC-F01)

2 A

BN 2

8.

Система управления комбинированной установкой
охлаждения (-HE-F10)

6 A

BN 2

9.

Преобразователь главного тока, пост. ток (-JB-F01)

6 A

BN 2

10.

Система пожарной сигнализации (-JC-F11)

6 A

BN 2

11.

Станция SIBAS

®

-Klip 01 (-TE-F01)

2 A

BN 2

12.

Станция SIBAS

®

-Klip 02 (-TE-F02)

2 A

BN 2

13.

Климатическая установка в пассажирском салоне (-LA-
F02)

20 A

BN 2

14.

Блок управления дверями, дверь 1 справа (-NB-F01)

10 A

BN 2

15.

Блок управления дверями, дверь 1 слева (-NB-F02)

10 A

BN 2

16.

Блок управления дверями, дверь 2 справа (-NB-F03)

10 A

BN 2

17.

Блок управления дверями, дверь 2 слева (-NB-F04)

10 A

BN 2

18.

Основное освещение слева (-KC-F03)

16 A

BN 1

19.

Основное освещение справа (-KC-F04)

16 A

BN 1

20.

Индикаторы СИП (-PB-F01)

10 A

BN 1

21.

Вспомогательный компрессор (-QB-F01)

10 A

BN 2

22.

Скорость v < 5 км/ч / петля экстренного торможения (-RA-
F02)

2 A

BN 2

23.

Управление основным освещением слева (-KC-F01)

2 A

BN 2

24.

Управление основным освещением справа (-KC-F02)

2 A

BN 2

25.

Преобразователь собственных нужд (-HB-F01)

10 A

BN 2

26.

Блок управления тормозной системой (-RA-F01)

6 A

BD

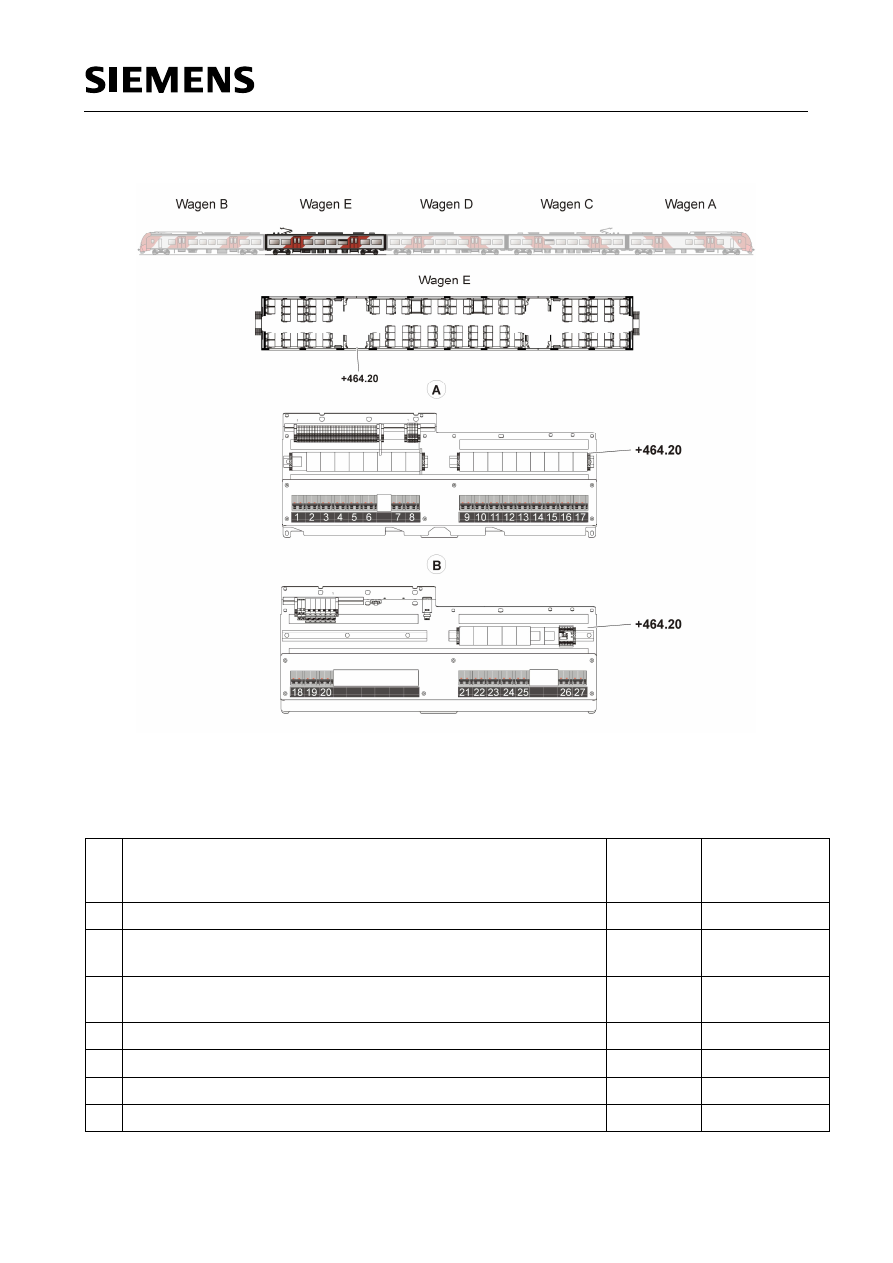

Таблица 2.2.4.17-12: Обзор панели АЗВ / защитных автоматов двигателя (+464.20), внутренний
потолочный контейнер

По

з.

АЗВ

Ток

Шина

аккумуляторно

й батареи

1

Токоприемник (-GB-F01)

6 A

BN2

2

АЗВ 1 системы управления главным выключателем постоянного тока
(-GB-F02)

6 A

BN2

3

АЗВ 2 системы управления главным выключателем постоянного тока
(-GB-F03)

6 A

BN1

4

Быстродействующий выключатель постоянного тока (-GB-F04)

6 A

BN2

5

Система управления главным выключателем переменного тока (-GB-F05) 6 A

BN2

6

Система управления разъединителем 3 кВ (-GB-F06)

6 A

BN2

7

АЛ 2 в наличии (-HC-F01)

2 A

BN2

Ток

Шина

аккумуляторно

й батареи

8

Система управления комбинированной установкой охлаждения (-HE-F10)  6 A

BN2

9

Преобразователь главного тока, пост. ток (-JB-F01)

6 A

BN2

10

Система пожарной сигнализации (-JC-F11)

6 A

BN2

11

Станция SIBAS

®

-Klip 01 (-TE-F01)

2 A

BN2

12

Станция SIBAS

®

-Klip 02 (-TE-F02)

2 A

BN2

13

Климатическая установка в пассажирском салоне (-LA-F02)

20 A

BN2

14

Блок управления дверями, дверь 1 справа (-NB-F01)

10 A

BN2

15

Блок управления дверями, дверь 1 слева (-NB-F02)

10 A

BN2

16

Блок управления дверями, дверь 2 справа (-NB-F03)

10 A

BN2

17

Блок управления дверями, дверь 2 слева (-NB-F04)

10 A

BN2

18

Основное освещение слева (-KC-F03)

16 A

BN1

19

Основное освещение справа (-KC-F04)

16 A

BN1

20

Индикаторы СИП (-PB-F01)

10 A

BN1

21

Вспомогательный компрессор (-QB-F01)

10 A

BN2

22

Скорость v < 5 км/ч / петля экстренного торможения (-RA-F02)

2 A

BN2

23

Управление основным освещением слева (-KC-F01)

2 A

BN2

24

Управление основным освещением справа (-KC-F02)

2 A

BN2

25

Адаптер Энергообеспечение (-TE-F03)

6 A

BN2

26

Преобразователь собственных нужд (-HB-F01)

10 A

BD

27

Блок управления тормозной системой (-RA-F01)

6 A

BD

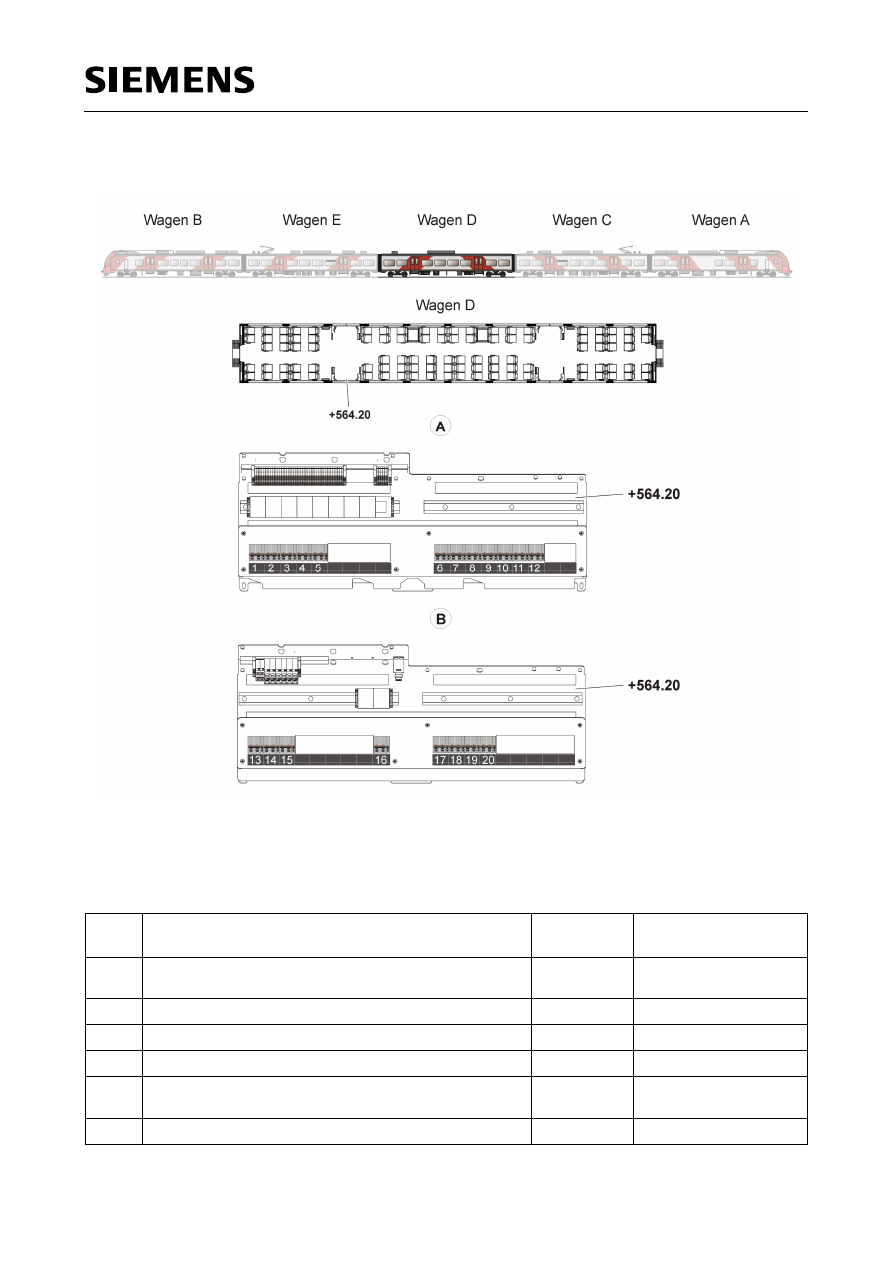

Таблица 2.2.4.17-13: Обзор панели АЗВ / защитных автоматов двигателя (+564.20), внутренний
потолочный контейнер

Поз.

АЗВ

Ток

Шина аккумуляторной

батареи

1

Разъединитель крышевой проводки, 25 кВ переменного
тока (-GB-F16)

6 A

BN 2

2

АЛ 2 в наличии (-HC-F01)

2 A

BN 2

3

Разъединитель бортовой сети 380 В (-HD-F10)

6 A

-

4

Система пожарной сигнализации (JC-F11)

6 A

BN 2

5

Климатическая установка в пассажирском салоне (-LA-
F02)

20 A

BN 2

6

Блок управления дверями, дверь 1 справа (-NB-F01)

10 A

BN 2

Шина аккумуляторной

батареи

7

Блок управления дверями, дверь 1 слева (-NB-F02)

10 A

BN 2

8

Блок управления дверями, дверь 2 справа (-NB-F03)

10 A

BN 2

9

Блок управления дверями, дверь 2 слева (-NB-F04)

10 A

BN 2

10

Скорость v < 5 км/ч
экстренное торможение БУП (-RA-F02)

1 A

BN 2

11

Станция SIBAS

®

-Klip 01 (-TE-F01)

2 A

BN 2

12

Станция SIBAS

®

-Klip 02 (-TE-F02)

2 A

BN 2

13

Основное освещение слева (-KC-F03)

16 A

BN 1

14

Основное освещение справа (-KC-F04)

16 A

BN 1

15

Индикаторы СИП (-PB-F01)

10 A

BN 1

16

Блок управления тормозной системой (-RA-F01)

6 A

BD

17

Система управления главным компрессором 1 (-QB-F03)

6 A

BN 2

18

Система управления главным компрессором 2 (-QB-F03)

6 A

BN 2

19

Управление основным освещением слева (-KC-F01)

2 A

BN 2

20

Управление основным освещением справа (-KC-F02)

2 A

BN 2

Прочее электрооборудование в пассажирском салоне (вагоны E, D и C)

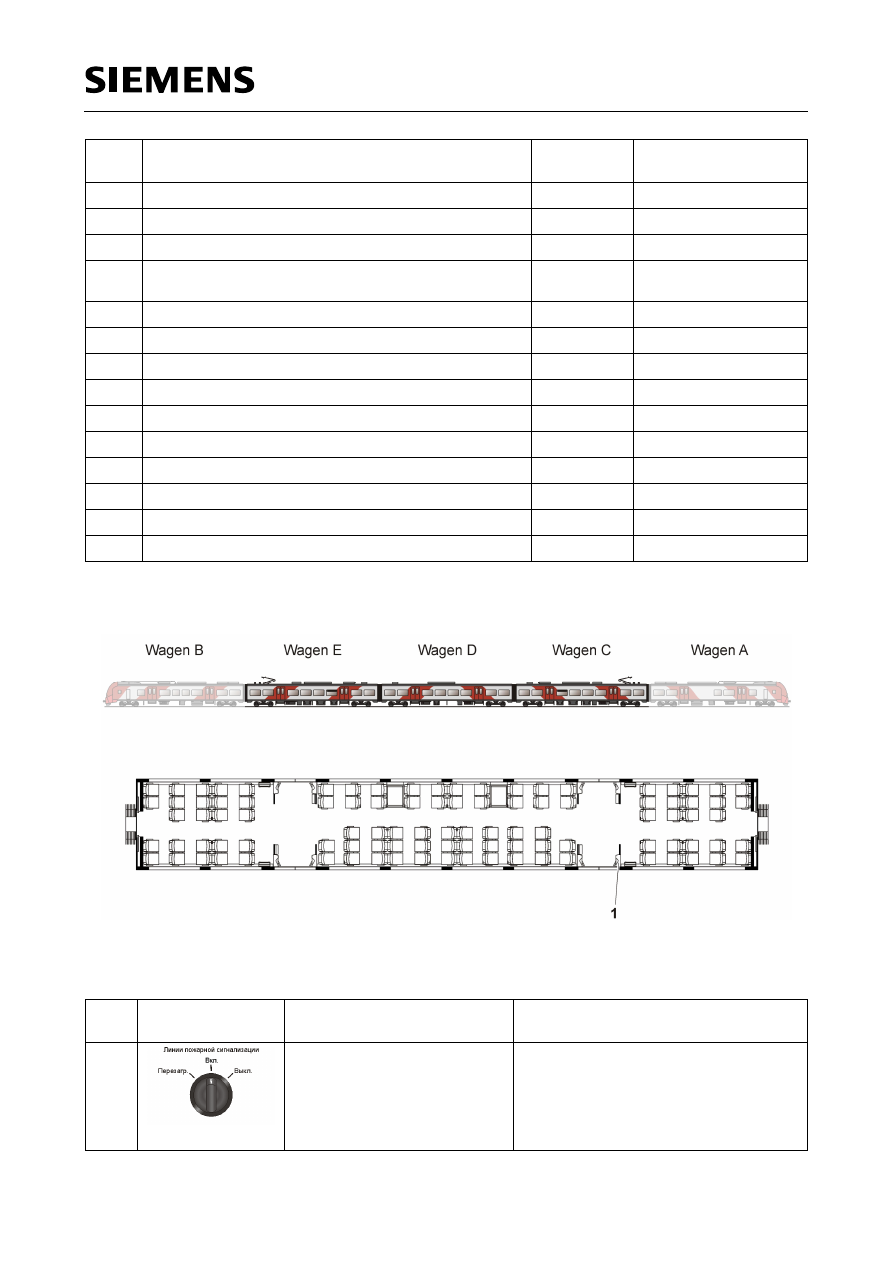

Рис. 2.2.4.17-17: Облицовка дверного проёма

Таблица 2.2.4.17-14: Обзор элементов управления в облицовке дверного проёма вагонов E, D и C

Поз.

Элемент

управления

Описание

Применение

1

Л

ИНИЯ ПОЖАРНОЙ

СИГНАЛИЗАЦИИ

(-JC-S01)
Поворотный выключатель

Переключатель системы пожарной
сигнализации в вагоне.
Положения:

· «ВКЛ.».

· «ВЫКЛ.».

· «ПЕРЕЗАГРУЗИТЬ»
