Описание

Применение

1

Индикатор состояния пневматического тормоза

Индикаторы отображают
состояние отпускания /
включения пневматического
тормоза тележки.

Зелёное поле индикации

Отображает отпущенный или
отключенный пневматический
тормоз.

Красное поле индикации

Отображает включённый
пневматический тормоз.

2

Индикаторы состояния стояночного пружинного тормоза

Индикаторы отображают
состояние отпускания /
включения стояночного
пружинного тормоза.

Зелёное поле индикации

Отображает отпущенный
стояночный пружинный тормоз

Красное поле индикации с чёрной
полосой

Отображает включенный или
принудительно отключенный
стояночный пружинный тормоз.

Зелёно-красная индикация

Отображает одновременно
включенные стояночный
пружинный тормоз и
пневматический тормоз.

ЭПВ266 [E07]

2  Разобщительный кран туалета [Z02]

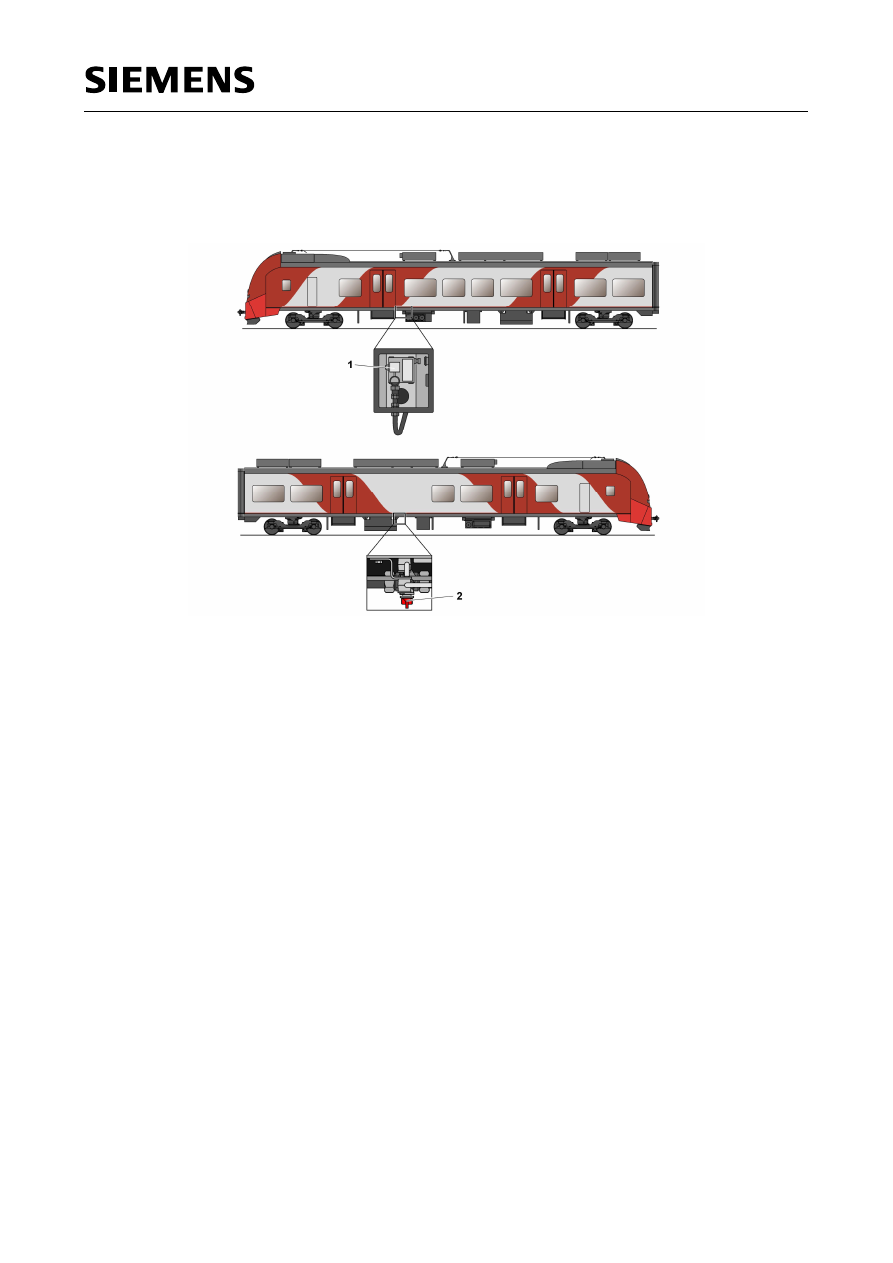

Рис. 2.2.3.6-7: Разобщительные краны в подвагонном пространстве вагонов A и B

2  Кран холодной перегонки [B12]

4  Разобщительный кран ПМ [A15]

Рис. 2.2.3.6-8: Разобщительные краны в подвагонном пространстве вагона D

1  Разобщительный кран [B03] (ТМ)

2  Разобщительный кран [B02] (ПМ)

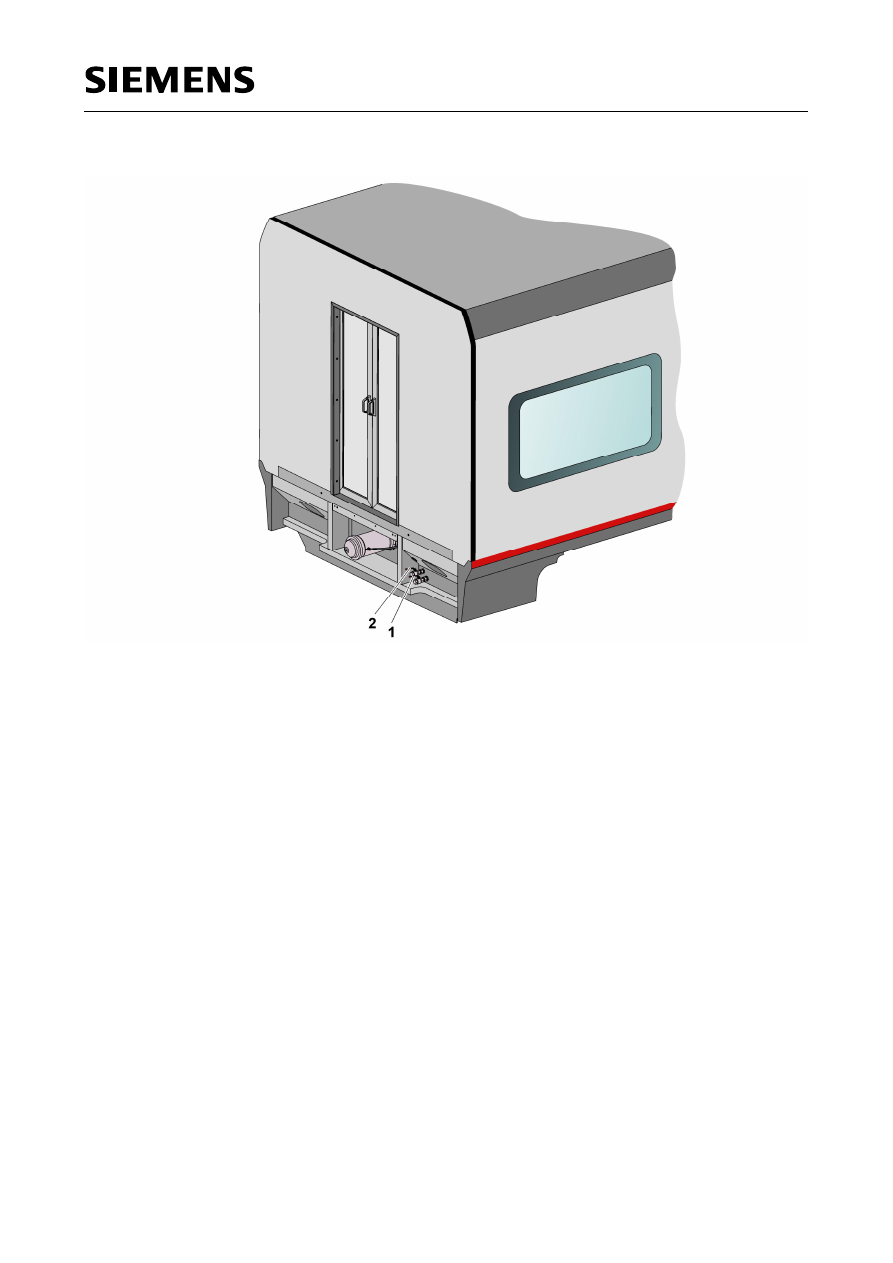

Рис. 2.2.3.6-9: Разобщительные краны на сцепке

стеклоомывателя [B40.05]

2  Разобщительный кран свистка [P07.01]

8  Разобщительный кран стеклоочистителя

[B40.04]

3  Разобщительный кран песочницы [F01.04]

9  Разобщительный кран пневматического

крана машиниста [B70.03]

4  Разобщительный кран системы БЛОК [E02]

10  Разобщительный кран кресла машиниста

[B40.06/1]

5  Разобщительный кран системы БЛОК [E03]

11  Разобщительный кран кресла помощника

машиниста [B40.06/2]

6  Клапан SIFA [B40.02]

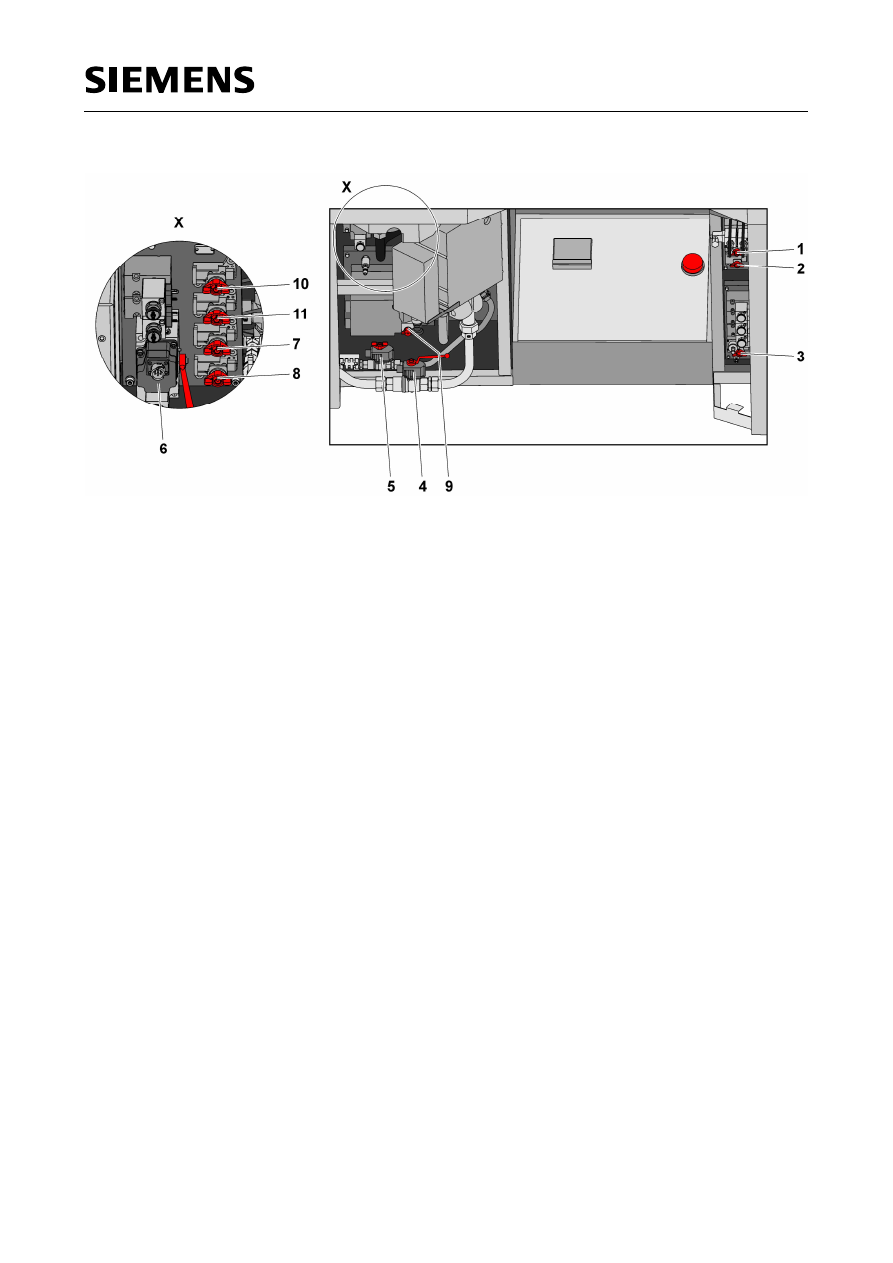

Рис. 2.2.3.6-11: Разобщительные краны и ручной клапан в кабине машиниста

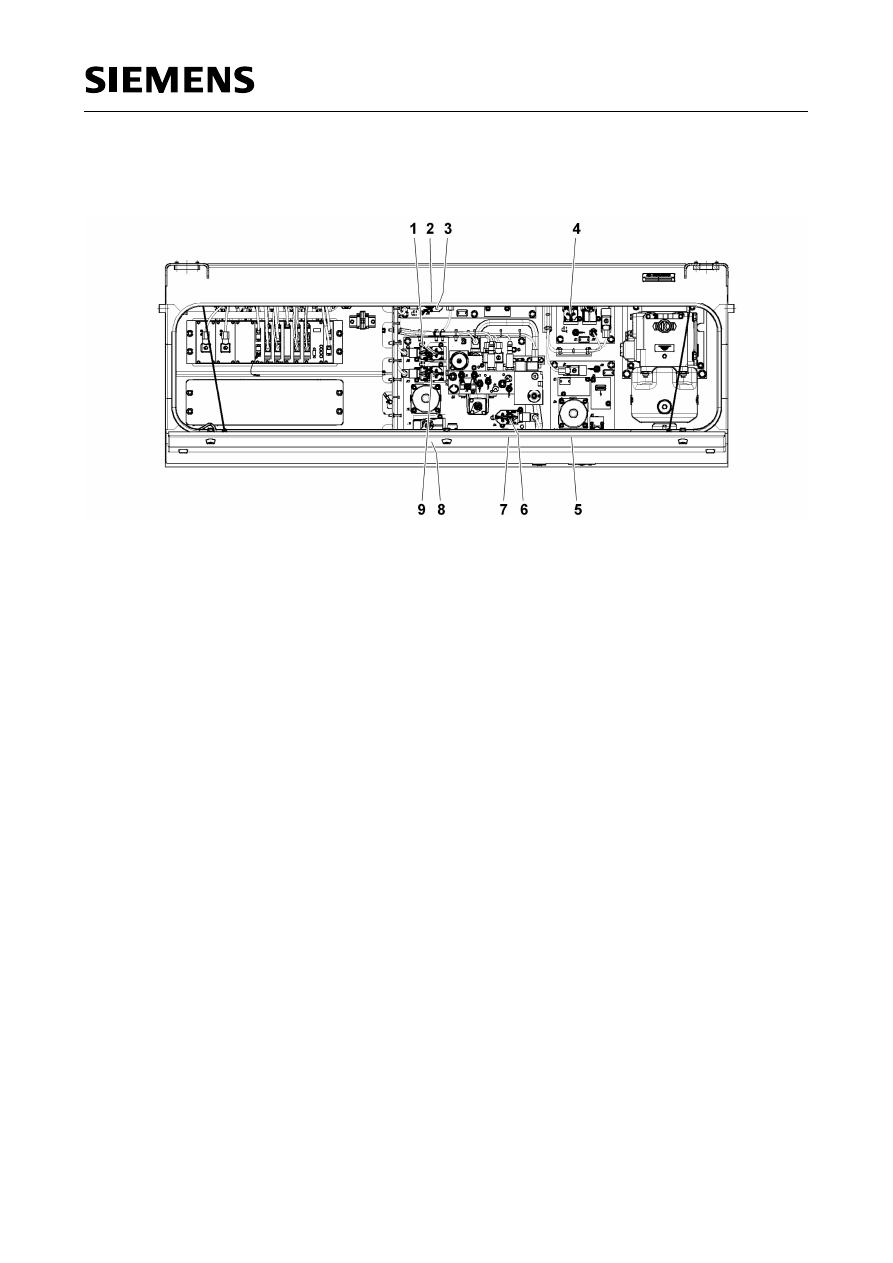

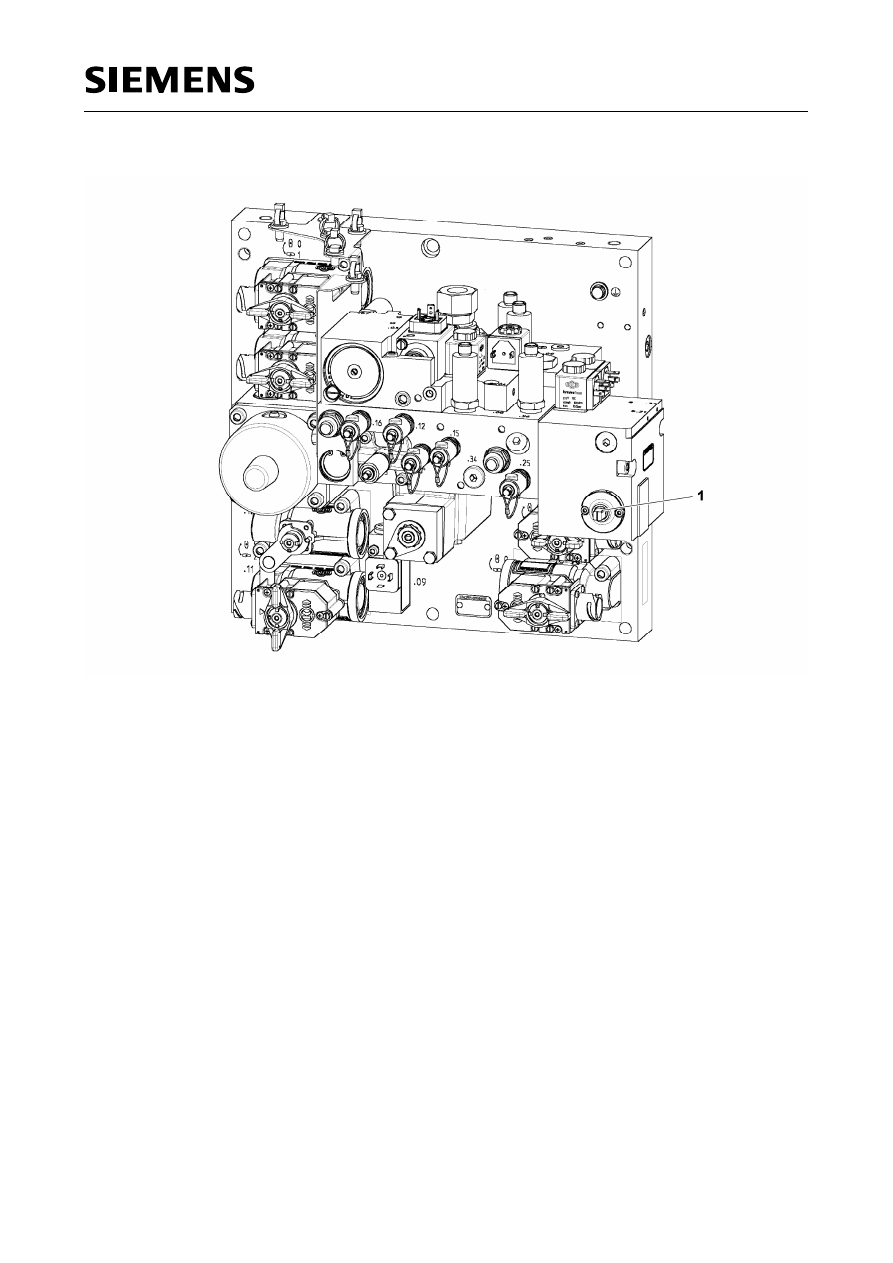

6  Прямодействующий тормоз [B51.04]

2

Стояночный пружинный тормоз тележки 1
[B53,01]

7  Прямодействующий и непрямодействующий

тормоз [B51.05]

3

Стояночный пружинный тормоз тележки 2
[B53.02]

8  Байпас для буксировки [B51.11]

4  Непрямодействующий тормоз [B52.04]

9  Тележка 1 [B51.07]

5  Пневморессора

[B50.07]

Рис. 2.2.3.6-12: Разобщительные краны в контейнерах тормозного оборудования [B61], [B62] и [B63]
