TCS защитный кожух

G.4.1

Описание

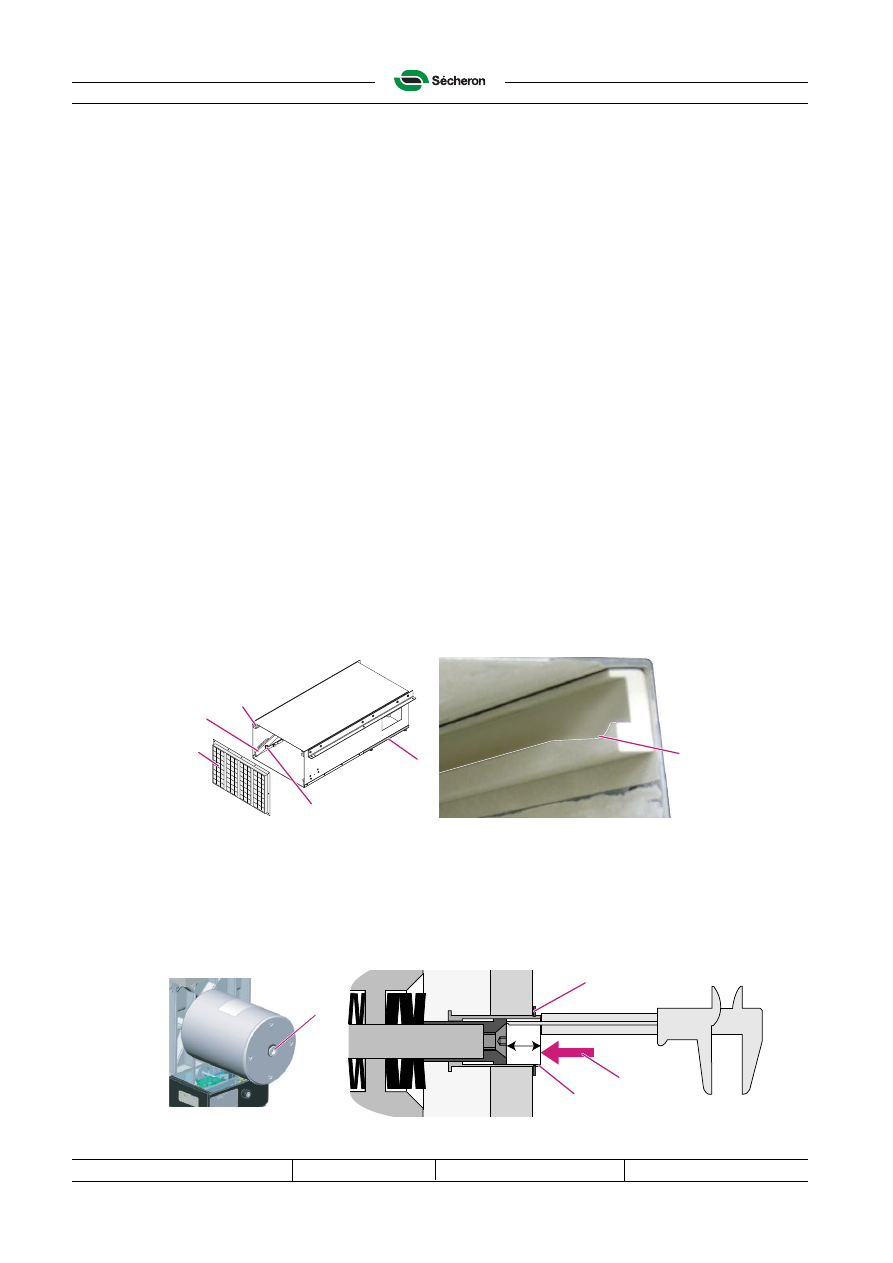

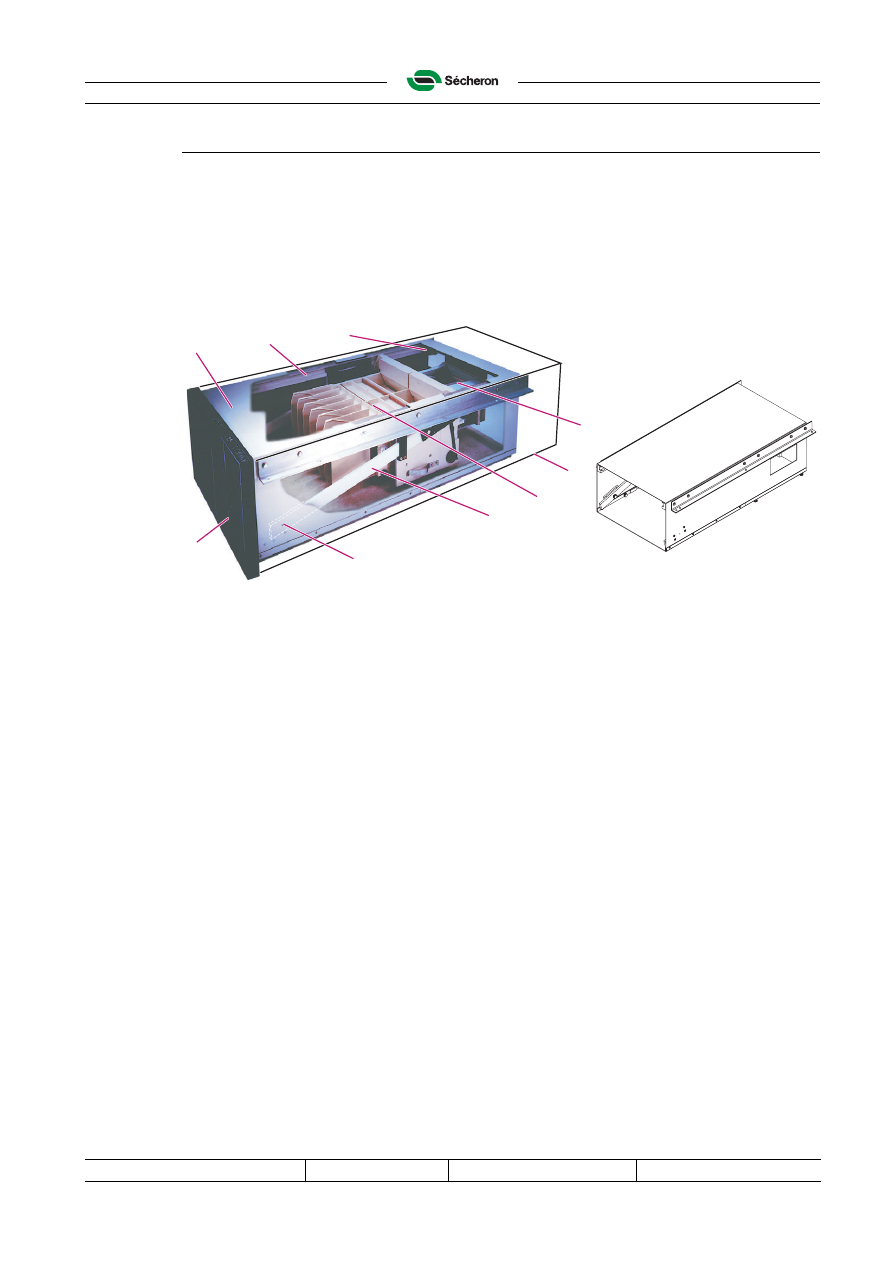

Кожух TCS (1) для UR26-64 разработан только для уменьшения разделительного
расстояния вокруг выключателя (2) и он, а также сетка (3), должен быть установлен в
коробке выключателя (4) покупателя.

Сетка (3) оснащена противопыльными задвижками, которые обладают способностью
сбрасывать давление во время прерывания КЗ.

02730

Выключатель (2) и дугогасительная камера (5) расположены горизонтально, удерживаясь
на направляющих (6) и крепясь за каждый край (7); их можно снимать вместе или по
отдельности. Рычаги (8) используются для закрывания или открытия дугогасительной
камеры (5) на выключателе (2), а также для безопасности электрических соединений.

G.4.2

Размеры и вес

Выключатель 76

кг

Дугогасительная камера

80 кг

Изоляционный ящик

40 кг

Общий вес

196 кг

Задвижки сетки (3 сверху)

3.7 кг

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

G-56

File: g-UR26-64T_options_ru.fm

Oпции

UR26-64T

02731

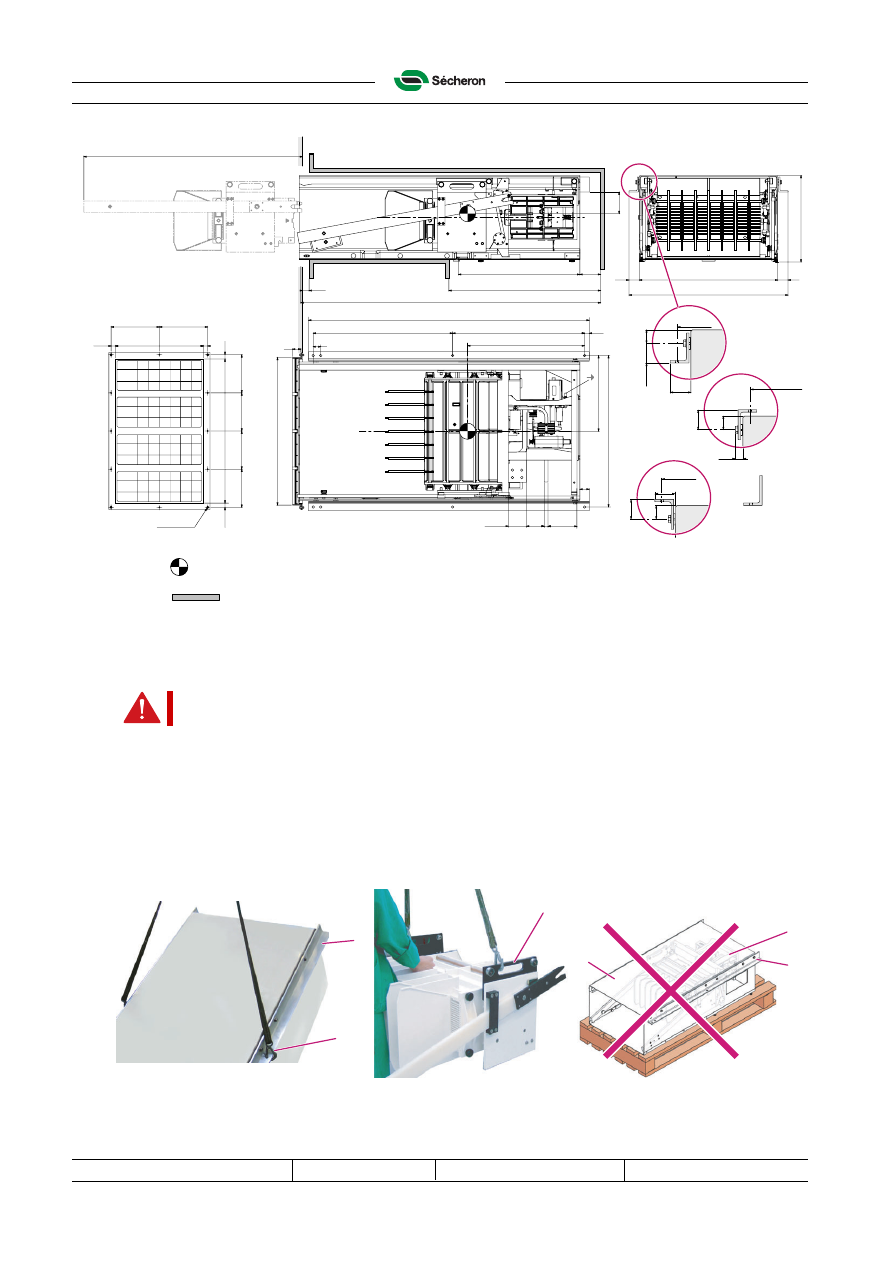

Центр тяжести

Заземленная рама

Плоскостность четырех точек крепления должна быть максимум 2 мм.

G.4.3

Перемещение

Кожух TCS (1) можно переносить с выключателем (2) внутри только приподнимая за углы
(3).

Кожух TCS: двумя крюками (4) в углах (3).

Выключатель: см.§

C.5 "Операции по перемещению"

Дугогасительная камера (или дугогасительная камера с выключателем): крюками за ручки
(5).

02732

800

1591

100

1170

116

649

(470)

258

204

(770)

12x Ø 7

463

740

850

405

625

790

490

810

1500

745

705

155.5

95.5

80/50/6.4 x1500

52.5

810

±1

703

±1

52.5

810

±1

Важно!

Никогда не кладите или переносите кожух TCS (1) с выключателем (2) внутри.

UR26-64T

Oпции

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

File: g-UR26-64T_options_ru.fm

G-57

G.4.4

Установка

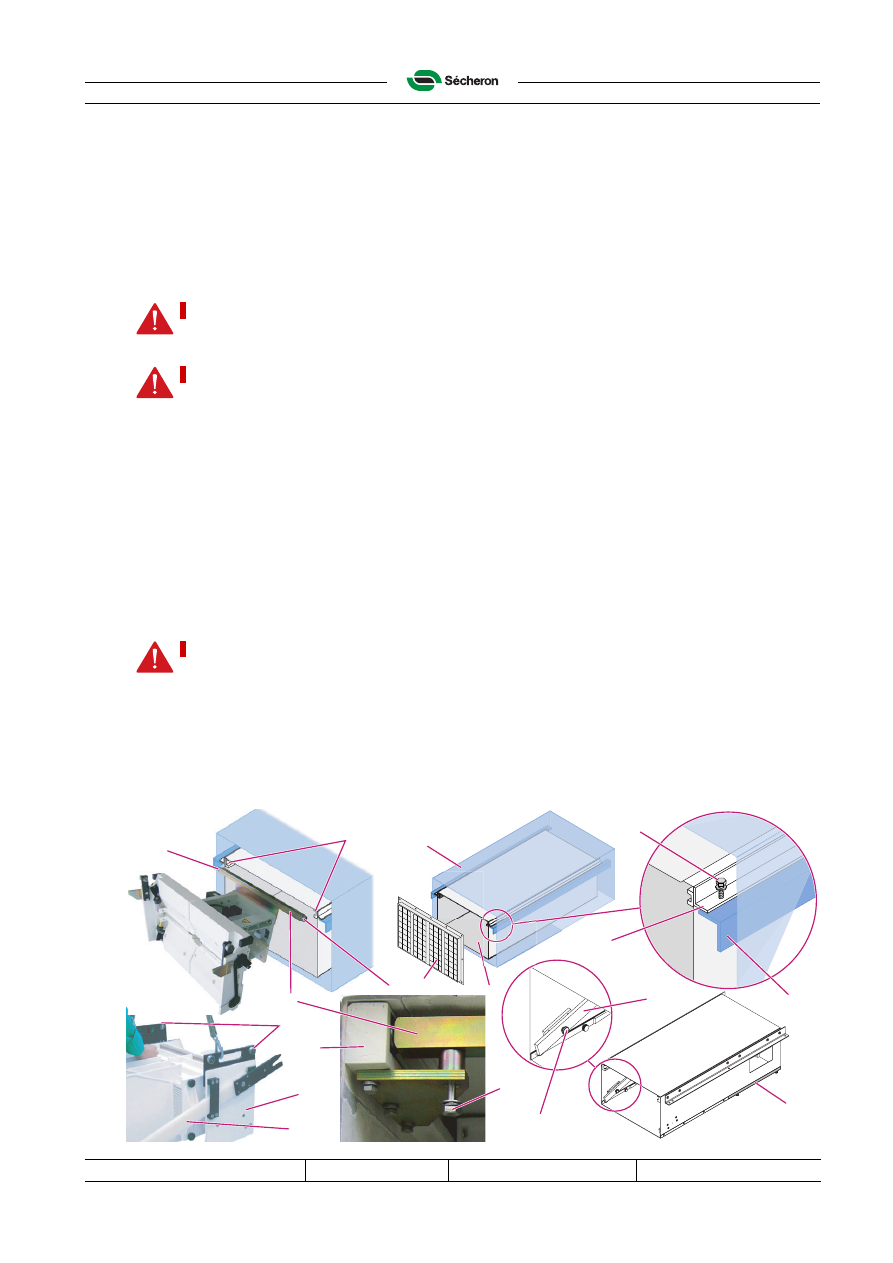

a) Установите пустой кожух TCS:

– Поставьте кожух TCS (1) на раму транспортного средства (2).
– В местах, где углы (3) соприкасаются с опорной рамой (4), обычно в трех разных

точках, установите три шурупа M12 (5) в отверстия Ш14 мм.

– Т.к. максимально допустимая плоскостность опоры 2 мм, вставьте тонкие шайбы

(0.3 -0.5 мм) или клинышки для настройки данного допуска при закручивании
четырех шурупов.

b) Расположите выключатель горизонтально перед отверстием, ролики (6) на уровне

направляющих (7).

c) Вставьте ролики (6) в направляющие (7) и нажмите на выключатель до точки

соприкосновения.

Note! Пруток (8) не должен соприкасаться с направляющими (7) в точке соприкосновения.

d) Снимите дверцу (9).
e) Вставьте оба невыпадающих шурупа (10) в пруток (8) и затяните их.
f) Подсоедините заземляющее соединение согласно §

C.9

, соединение низкого

напряжения согласно §

C.10

и соединение высокого напряжения согласно §

C.11

g) Connect the earth connection according to §

C.9

, the low voltage connection according to

C.10

and the high voltage connections according to §

C.11

h) Установите дугогасительную камеру (11) горизонтально перед отверстием, ролики (12)

на уровне направляющих (7).

Вставьте ролики (12) в направляющие (7), поднимите рычаги (3) в верхнее положение,
чтобы надавить на дугогасительную камеру до точки соприкосновения с
выключателем.

Опустите вниз оба рычага (13), чтобы закрыть дугогасительную камеру на выключателе
электрическим или механическим способом.

k) Вставьте оба шурупа (14) и вручную затяните их.
l)

Установите сетку (15).

02734

ВНИМАНИЕ! Кожух TCS весит 40 кг

ВНИМАНИЕ! Выключатель весит 76 кг.

ВНИМАНИЕ! Дугогасительная камера весит 80 кг.

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

G-58

File: g-UR26-64T_options_ru.fm

Oпции

UR26-64T

G.4.5

Установка Окончательная проверка и сборка

См. рис. 02734 выше.

a) Выполните действия, описанные в §

C.13

b) Проверьте, чтобы рычаги (13) были полностью опущены и закреплены шурупом (14).
c) Проверьте правильность затяжки цепи заземления и главной цепи.
d) Проверьте правильность затяжки шурупов сетки (15) и обеспечьте правильную работу

подвижных задвижек сетки.

e) Установите дверь (9) и затяните четыре шурупа.
f) Теперь выключатель готов к работе.

G.4.6

Техническое обслуживание

a) Снимите сетку (15) и дверь (9).
b) Ослабьте оба шурупа (14) и поднимите оба рычага (13).
c) Потяните дугогасительную камеру до тех пор, пока ее первые ролики не войдут в пазы

(16).

d) Выполните осмотр согласно §

D.6 "Визуальный осмотр"

или §

D.7 "Детальный осмотр"

за исключением измерения расстояния W: см. ниже.

e) Если детали необходимо заменить, снимите выключатель; в данном случае

выполняйте действия в порядке, обратном от п. e) до п. b) §

G.4.4 "Установка"

f) Надавите на дугогасительную камеру до тех пор, пока она не дойдет до точки

соприкосновения с выключателем.

g) Опустите вниз оба рычага (13), вставьте оба шурупа (14) и затяните их вручную.
h) Установите сетку (15).
i)
