Lotus Elise / Lotus Exige. Manual - part 1

Page 1





Lotus Service Notes





  Introduction



CONTENTS



ELISE & EXIGE; 2004 M.Y. ONWARDS; WITH 1ZZ/2ZZ ENGINE

                                                                                              Section

        Technical Data  - Engine                                  TDP

                  - Vehicle                                                             TDQ

        Chassis                                            AH

        Bodycare & Repair                                     BQ

        Body Fittings                                        BR

        Front Suspension                                      CI

        Rear Suspension                                      DH

        Engine & Engine Management  - Lotus supplement                EH

                            - Toyota 1ZZ/2ZZ engine repair manual     *

                            * see separate manual B120T0327J

                            - Toyota 2ZZ-GE engine supplement      #

                            # see separate manual C120T0327J

        Engine Management                                    EMP

        Transmission            - Lotus supplement                FJ

                            - Toyota C64 transmission repair manual    ~

                            ~ see separate manual D120T0327J

                            - Toyota C56 transmission repair manual    ^

                            ^ see separate manual TBA

        Wheels & Tyres                                       GH

        Steering                                            HG

        Brakes                                            JJ

        Engine Cooling                                       KH

        Fuel System             - Except North America              LJ

                            - North America                   LK



        Electrics                                            MP

        Maintenance & Lubrication                                OI

        Air Conditioning, Heating & Ventilation                         PL

        Clutch                                            QH

        Passive Restraint (North America)                            WD

        Supplement - Exige Supercharged (S/C)                        Exige S/C

        Supplement - 2-Eleven                                  2-Eleven

Page 2





Lotus Service Notes





  Introduction

VEHICLE IDENTIFICATION NUMBER & ENGINE NUMBER



The Vehicle Identification Number (V.I.N.) is stamped on the chassis in the right hand front wheelarch

area, viewable with the front wheels turned to right full lock, and is also printed on a label stuck to the inside

of the chassis sideframe alongside the driver's seat.  The engine number is marked on a vertical patch at the

right hand side of the rear face of the cylinder block, adjacent to the clutch housing.

Both numbers should always be quoted with any vehicle enquiries, as Factory records are filed against

V.I.N., and specification change points are identified by V.I.N. or engine number.  The vehicle licence number

should be considered irrelevant, since it may not accurately reflect vehicle age, and may also be changed dur-

ing the car’s life.





The V.I.N. comprises 17 characters, coded in accordance with European Economic Community (EEC)

and National Highway Traffic Safety Association (NHTSA) directives.  For change point identification in Service

Notes, Service Bulletins and Service Parts Lists, typically, only characters 10 (model year), and 14 to 17 (serial

number) will be quoted.













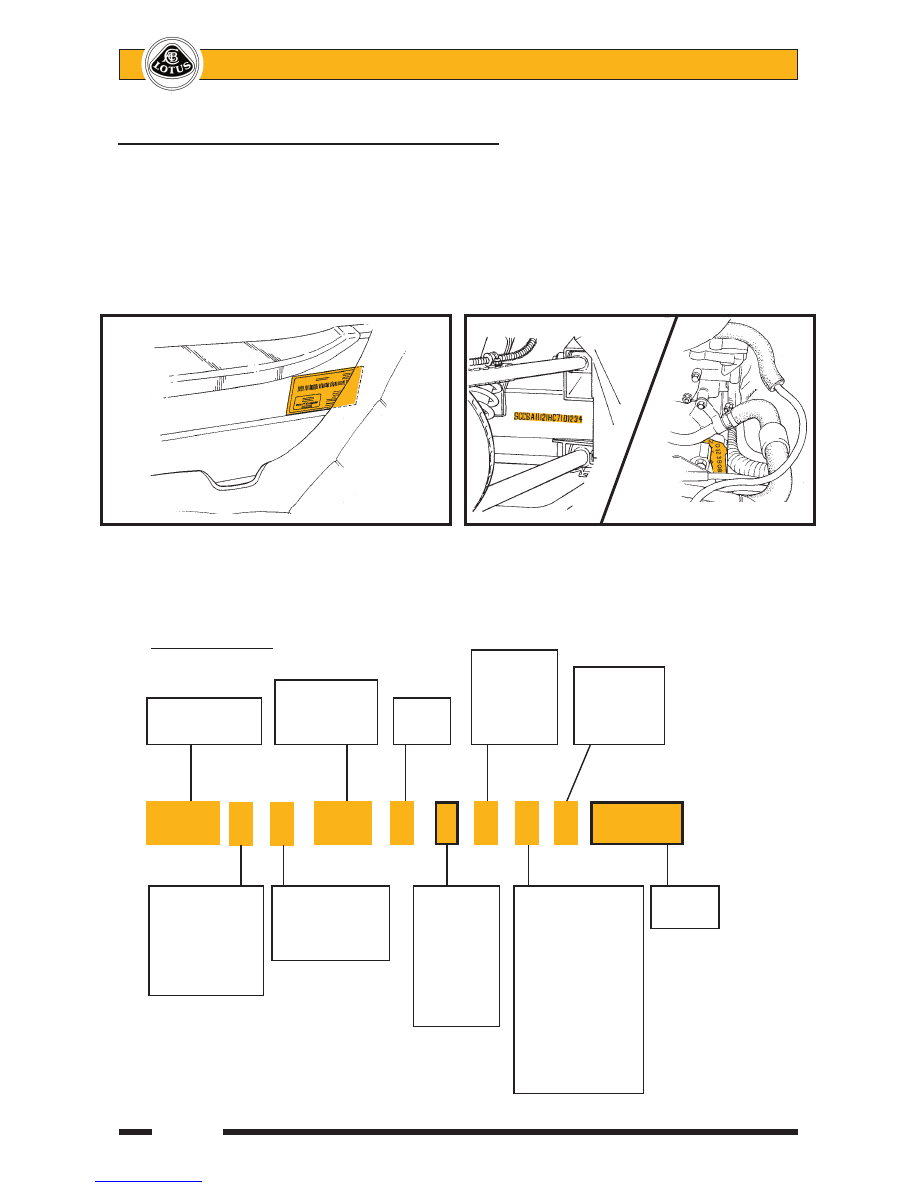

'2004 M.Y. onwards





       V.I.N. ON





       CHASSIS



ohs119a









      V.I.N. LABEL







ohs104

  ENGINE NUMBER

             ohs133



                    Assembly

                                    Plant       Model



Vehicle Type            H = Hethel    2 = 2-Eleven



Manufacturer     111 = Elise      Check    B = Shah     3 = Elise



Identifier Code   123 = 2-Eleven   Digit              Alam    8 = Exige









S  C  C

     1  2  3    4    5    6  7  8    9    10   11   12   13   14 15 16 17



Engine Type    Restraint        Model Year   Chassis/Body      Serial

    L = Motorsport    A = Active belts     4   = 2004    A = LHD Fed.

Number

    N = 2ZZ s/c 255  C = Dual S.I.R.     5   = 2005    C = RHD

    P = 2ZZ n.a.         + active belts    6   = 2006    D = LHD

    V = 2ZZ s/c                    7   = 2007    F = U.K. SVA RHD

    Y = 1ZZ                       8  = 2008    G = U.K. SVA LHD

                              9  = 2009    H = Motorsport*

                              A   = 2010    J = Motorsport*

                                        L = LHD Fed. a.c.

  * Track only.  Not                              M = LHD Can. a.c.

  approved for road use                         N = RHD a.c.

                                        P = LHD a.c.

Page 3





Lotus Service Notes





  Introduction

MODEL HISTORY MILESTONES

Elise 111R Introduction: January 2004

VIN character 4 = P;  Character 13 = 3;  Serial number from 0970

Note that the serial number sequence is shared with other Elise variants.

Changes from previous model include: Toyota powertrain with 1.8 litre VVTL-i engine and 6-speed trans-

mission.  Twin exhaust tailpipes exiting through centre of diffuser.  Larger fuel tank with new pump.  Revised

chassis rail rear ends, new rear subframe, revised seat belt mounting frame backstays.  Revised rear suspen-

sion wishbones, springs and dampers.  ABS brake control with vacuum servo.  Revised front bonnet grilles

and access covers.

2004 Exige Introduction:  March 2004

VIN character 4 = P;  Character 13 = 8;  Serial number from 1092

Note that the serial number sequence is shared with other Elise variants.

Differences compared with Elise 111R include:  Restyled front and rear clamshells with roof scoop, new

tailgate panel and  strut mounted rear aerofoil.  Front body splitter panel.  Re-styled road wheels, wider on the

front, and Yokohama A048 tyres.

2005 M.Y. Elise for North America:  May 2004

VIN character 10 = 5;  Character 12 = L;  Serial number from 0001

Note that the serial number sequence is shared with other Elise variants when '05 M.Y. is adopted for

those models later in the year.

Differences compared with Elise 111R include:  Driver and passenger airbags, pyrotechnic seat belt pre-

tensioners; Re-styled fascia and dashboard structure;  Front speakers moved onto top surface of fascia, stow-

age pockets incorporated into dashboard end panels, fixed windscreen demist vents.  Engine start button in

driver's side switch panel.  Revised springs and dampers, Yokohama AD07 tyres.  Side marker lamps on front

and rear wheelarch lips.  Revised fuel system with fuel filler flap.

Lotus Sport Exige 240R:  March 2005

Limited edition of 50 units produced as post registration official factory conversions of '05 Exige by the

Lotus Sport workshops at Hethel, for U.K. and certain overseas territories.  The car is not identifiable from the

VIN coding.

Differences compared to standard Exige include:  243 bhp engine upgrade using Eaton M62 supercharger

with  integral  by-pass  valve,  air/air  chargecooler  and  5th  fuel  injector.    Re-programmed  ECU.   Accusump.

Stiffened springs & Ohlins adjustable dampers.  Adjustable front anti-roll bar.  Chassis rear brace kit.  Forged

5-spoke widened roadwheels & Yokohama A048 tyres.  Motorsport brake pads, braided hoses, yellow callipers,

Castrol SRF brake fluid.  Sport Yellow body colour with black wheels, or Sport Black body with silver wheels.

Black interior with yellow inserts.  4-point harnesses, T45 roof hoop and backstays.

2006 M.Y. Introduction:  September 2005

VIN character 10 = 6;  Serial number restarts at 0001, common to all variants.

Introduction of USA Exige and Canadian Elise.

5-speed Elise remains unchanged.

Differences between 6-speed '06 Elise and '05 include; Electronic throttle control (using no mechanical

cable).  Optional Lotus Traction Control (LTC) or Limited Slip Differential (LSD) with LTC.  Standard fit Yokohama

AD07 tyres on non-USA cars.  Optional forged wheels with new 6.0 in front size.  LED rear lamp clusters incor-

porating reflectors (formerly separate), and commonised USA type CHMSL.  ProBax seat foams.  New body

colours.  USA & Canadian Elise; revised fuel tank and evap. loss system.  Canadian Elise uses daytime running

lights and clutch down start allow switch.  USA Exige similar to non-USA, but with USA airbag interior.

Sports Racer:  October 2005

Special paint versions of '06 M.Y. 111R in either Ardent Red with triple Monaco White stripes, or Nightfall

Blue with twin Monaco White stripes.  Combined total of 199 units with unique build plate on sill.  Forged wheels

(6J on front), AD07 tyres, sport suspension, twin front oil coolers, LTC.  Black leather interior with red or blue

stitching, and red or blue 'Elise' embroidered into head restraints.  Sports Racer decals.

Page 4





Lotus Service Notes





  Introduction

Exige Cup 190 & 240:  January 2006

Limited number of competition oriented naturally aspirated (190) or supercharged (240) models produced

as post registration official factory conversions of '06 Exige by the Lotus Sport workshops at Hethel for U.K.

and certain overseas territories.  Not identifiable from VIN coding.

Differences compared to 240R (see above) include:  Electronic throttle, high flow port injectors (no 5th).

Cup 240 fitted with torque sensing LSD with LTC.  Cup 190 uses friction plate LSD.  Standard Exige wheels in

'Hi-power' silver.  Race cars fitted with FIA 6-point roll cage, remote kill switch, extinguisher system. Standard

body colours.

Exige S: February 2006

VIN character 4 = V

Factory built type approved supercharged Exige.  Not USA.

Differences to standard Exige include:  221 PS supercharged engine similar to 240R but using electronic

throttle, smooth flow inlet adaptor, standard injectors without 5th injector, modified downpipe, optimised muffler

with single oval tailpipe.  Enlarged roof duct inlet for chargecooler.  Body colour splitter, scoops and aerofoil.

'Exige S' decal on rear transom, 'S' on front quarter panels.

USA Lotus Sport Elise: March 2006

Limited edition of 50.  Saffron Yellow with twin Storm Titanium stripes.  Saffron Yellow centre console.  Yel-

low highlighted sports seats, 'carbon' door trim inserts.  Harness bar, T45 seat belt mounting frame.  Motorsport

mats, stalks, winders and parking brake sleeve.  Traction control, supersport suspension, black forged wheels,

Yokohama A048s, braided brake hoses, silicone fluid, motorsport clutch.  Lotus Sport decals and Union flags.

Lotus Sport chassis plate.

2007 M.Y. & Elise S Introduction:  June 2006

VIN character 10 = 7;  Serial number restarts at 0001, common to all variants.

VIN character 4 identifies engine type.  Elise S = Y

Differences between '07 Elise/Exige and '06 include:  Elise 111R renamed Elise R;  New sealed headlamp

units;  raised LOTUS lettering on rear transom; additional screen pillar seal; Alpine audio; improved HVAC duct-

ing.  New model Elise S uses 1ZZ-FE engine producing 100 kW, with variable inlet timing but fixed valve lift,

plastic inlet manifold, revised intake snorkel, revised exhaust manifold and downpipe, smaller tailpipes within

standard trims.  Elise S also uses new C56 5-speed transmission and 6-spoke roadwheels sharing styling of

standard '01 model wheels.

USA Exige S: October 2006

The specification of the USA Exige S is that of the standard USA Exige and option packs, apart from the

engine, which is as non-USA Exige S with the following exceptions: High flow port injectors, specific engine

programming, 223 PS, 223 Nm.  Carry-over features from the non-USA Exige S include exhaust downpipe and

optimised muffler with single oval tailpipe, roof air intake funnel mouth.

Exige S British GT Special Edition:  November 2006

Celebrating Lotus Sport Cadena’s 2006 British GT3 Team Championship victory.

Differences to standard Exige S include:  Torsen LSD & Lotus Traction Control.  Chassis rear brace kit.

T45 roof hoop & stays.  Braided brake hoses.  Level 1 sports exhaust.  Forged 7-bifurcated spoke silver wheels.

Lotus Sport black metallic body colour with Sport yellow & Arctic silver quad stripes, supplier decals on sills,

Lotus Sport visor strip, Cadena decals on front wings, GT3 decal on rear clam, GT3 winners decal with unique

build number on rear quarter panel, Lotus Sport build plate with build number.  4-point harnesses, black/yellow

door trims and unique black/yellow trimmed seats.  Optional a.c.  Optional GT pack available as post registration

official factory conversion by Lotus Sport workshops at Hethel for U.K. and certain overseas territories, includes:

High flow injectors, different ECU & unique calibration for 243 bhp, Accusump, 2-way adjustable Ohlins dampers

with uprated springs, 308mm front discs & 4-piston A.P. callipers, Pagid pads, Castrol SRF brake fluid.
