- Adjusting front lid

Tools

Designation

Type

Number Explanation

Star gauges for body gap
dimensions

commercially
available tool

NR.127-1

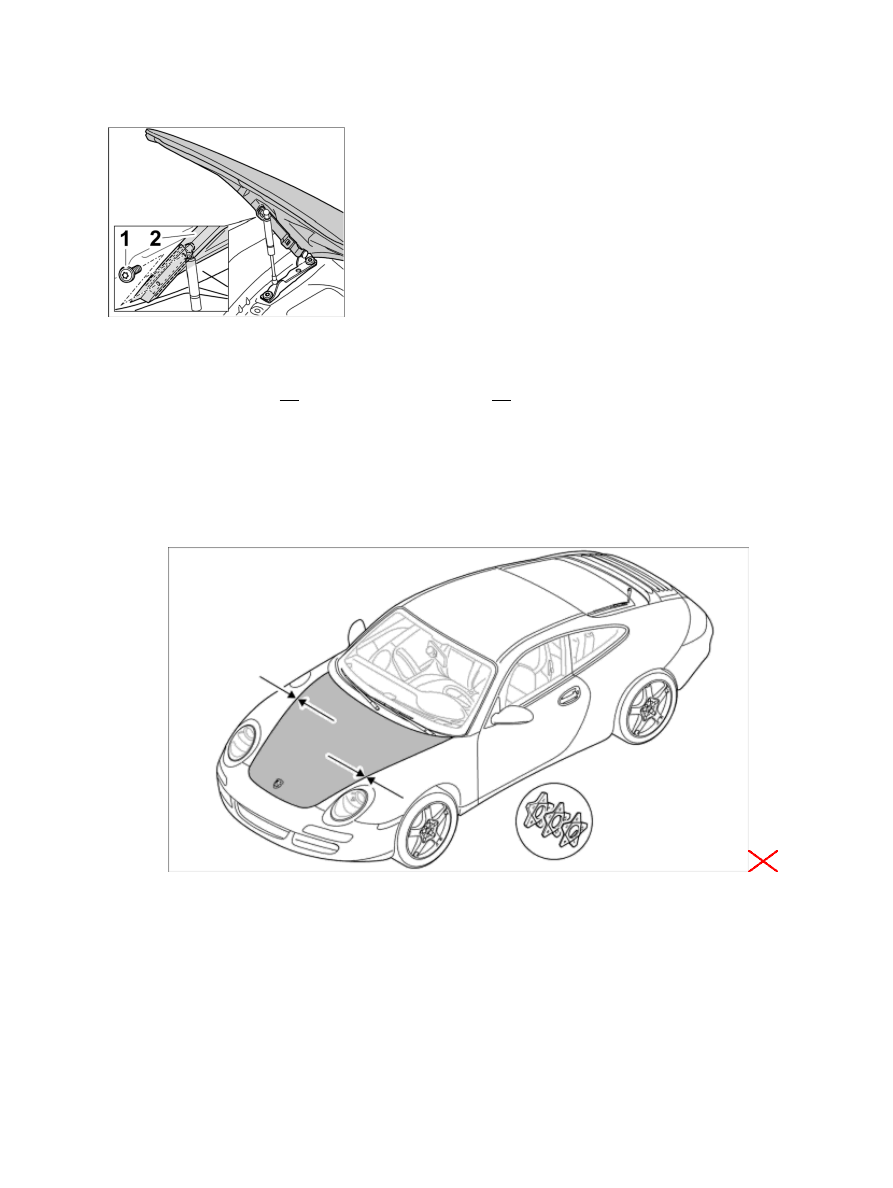

Adjusting front lid

Adjusting lid in X and Y direction

Installation Location:

Overview, adjusting front lid

Note

Use star gauges to set and measure the gap dimensions. Star gauges for body gap dimensions NR.127-1

1789

Adjusting lid in X and Y direction

1. Check gap dimensions on body. → 501000  Diagram - body gap dimensions

2. Undo fastening screw -1- on both sides on front cover -2- .

Adjusting lid in Z direction

Installation Location:

Overview, adjusting front lid

Diagnostic system: reading out fault memory and activating systems

Adjusting lid in X and Y direction

1790

Adjusting lid in Z direction

1. Undo fastening screws -1- on both front lid hinges -2- .

Adjusting front lid

Installation Location:

Overview, adjusting front lid

Adjusting front lid

1. By moving the front lid -2- at the hinges -2- , adjust the contours according to the wings, main headlights

and front spoiler. → 501000  Diagram - body gap dimensions

Diagnostic system: reading out fault memory and activating systems

Adjusting lid in Z direction

1791

2. Tighten fastening screws -1- . Tightening torque → : 9.7 (7.2) Nm

(ftlb.)

3. Tighten fastening screws -1- . Tightening torque → : 9.7 (7.2) Nm

(ftlb.)

997110, 997111, 997120, 997121, 997310, 997311, 997320, 997321, 997410, 997411, 997430, 997431,
997610, 997611, 997620, 997621
