8

Рис. 53  Головка блока цилиндров，вентиляция картера



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

1003  气缸盖 CYLINDER HEAD                                           1014  曲轴箱通风 CRANKCASE VENTILATION


序号



代号

№ детали.

名称

Название детали

数量

Кол-во

1

1003040-X2

气缸罩盖总成
Крышка цилиднра

1

2

1003046-X2

密封垫-气缸罩盖总成
Прокладка крышки

1

3

1003036-X2

气缸盖螺栓
болт

18

4

CQ61304

方槽锥形螺塞
Конусообразная пробка

3

5

1003027AX2

碗形塞片
Пробка

2

6

1003021-X2

气缸盖
Головка блока

1

7

1003028-X2

碗形塞片
Пробка

7

8

1003030AX2

气缸垫总成
Прокладка цилиднра в сборе

1

9

1003023-X2

喷水弯管
Патрубок подачи воды

4










号

代号

名称

数量



№ детали.

Название детали

Кол-во

10

1003022-X2

铜套
Медный шланг

4

11

1003024-X2

堵销
Сухарь

2

12

1003047-X2

衬套-罩盖密封垫
Прокалдка

10

13

CQ1460625

组合螺栓
Болт

10

14

1003048-X2

加机油口盖
Маслозаливной колпачок

1

15

1003044-X2

密封垫-加机油口盖
Прокладка колпачка

1

16

GB1235-76

O型密封圈46×3.5
Уплотнительное кольцо

1

17

1014010-D1

曲轴箱滤清器总成

вентиляция картера



1














9



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

4   活塞及连杆
    Поршень и шатун

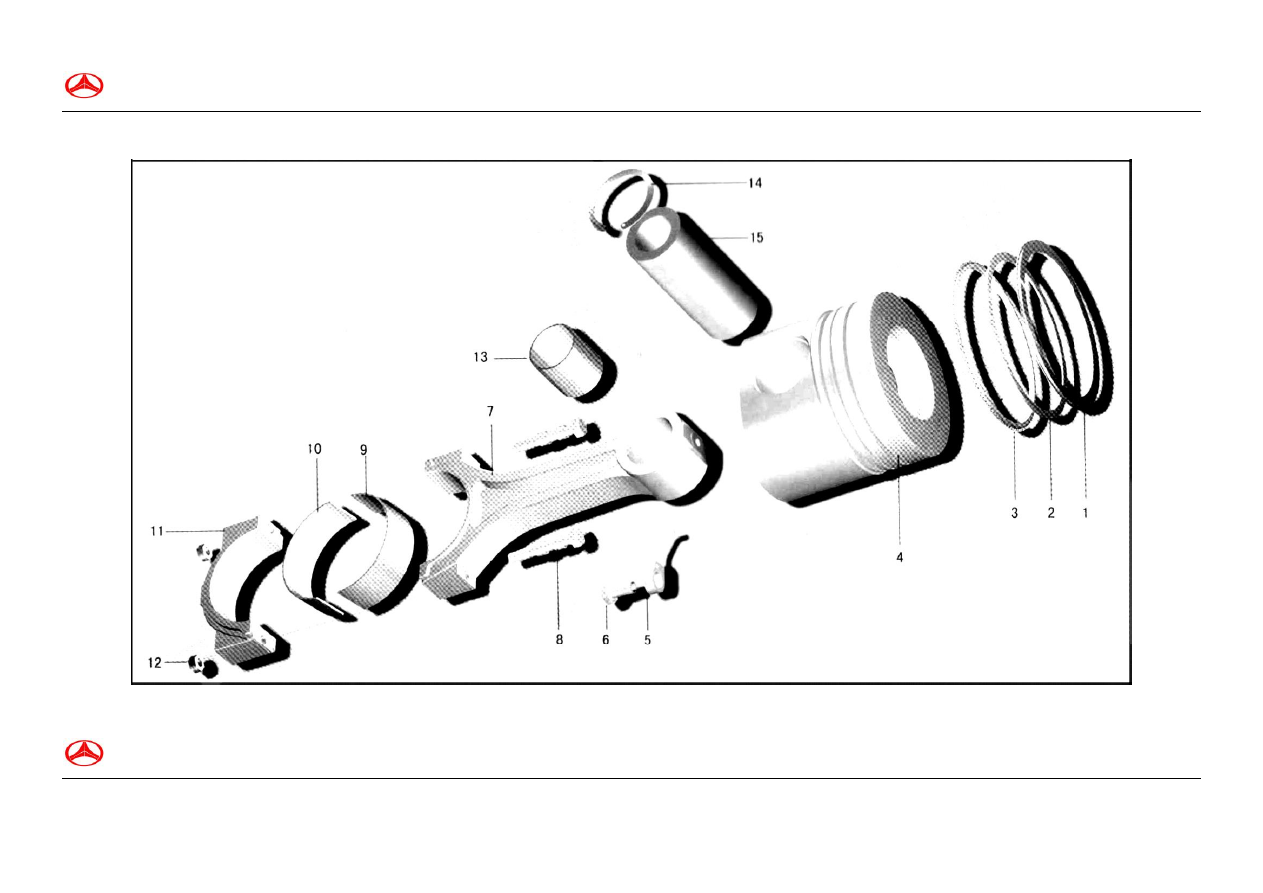

图54  活塞及连杆
Рис.54  4   活塞及连杆 Поршень и шатун



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册



10

1004  活塞及连杆  ПОРШЕНЬ И ШАТУН

序号



代号

№ детали.

名称

Название детали

数量

Кол-во

1

1004026-X2

上压缩环
Верхнее кольцо

4

2

1004027-X2

中压缩环
Промежуточное кольца

4

3

1004035-X2

组合油环总成
Масляное кольцо в сборе

4

4

1004016-X2

1004016-X01

活塞
Поршень

4

5

1004075-X2

机油冷却喷嘴体总成
Форсунка маслоохладителя

4

6

1004085-X2

机油冷却喷嘴接头螺钉总成
Винт форсунки

4

7

1004046-X2

连杆
Шатун

4

8

1004062-X2

连杆螺栓
Болт шатуна

8













号

代号

名称

数量



№ детали.

Название детали

Кол-во

9

1004058-X2

上连杆轴瓦
Втулка верхнего подшипника шатуна

4

10

1004059-X2

下连杆轴瓦
Втулка нижнего подшипника шатуна

4

11

1004056-X2

连杆盖
Крышка шатуна

4

12

1004056-X2

连杆螺母
Гайка шатуна

8

13

1004067-X2

连杆小头衬套
Втулка шатуна

4

14

Q46031

孔用弹性挡圈
Стопорное кольцо

8

15

1004021-X2

活塞销
Палец поршня

4

















BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

1

曲轴及飞轮



11

КОЛЕНВАЛ И МАХОВИК

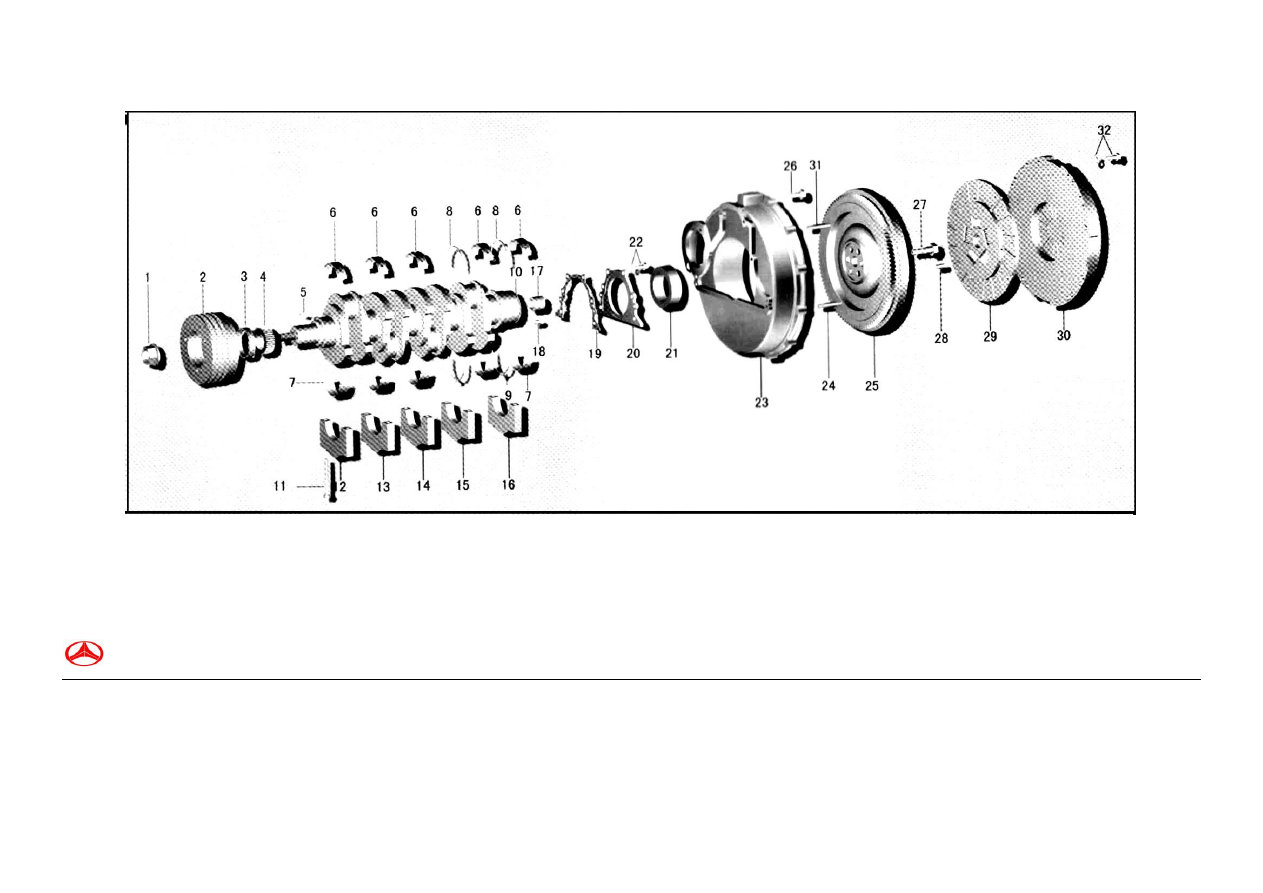

图55  曲轴及飞轮

Рис.55  КОЛЕНВАЛ И МАХОВИК









BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

1005 曲轴及飞轮 КОЛЕНВАЛ И МАХОВИК

序号



代号

№ детали.

名称

Название детали

数量

Кол-во

1

1005051-X2

螺母

—曲轴皮带轮

Гайка шкива

1

2

1005040AX2A1

皮带轮总成

1

Шкив в сборе

3

1005090-X2

前油封总成

—曲轴

Передняя манжета коленвала

1

4

1005031-X2

正时齿轮

—曲轴

Рапределительная шестерня

1
