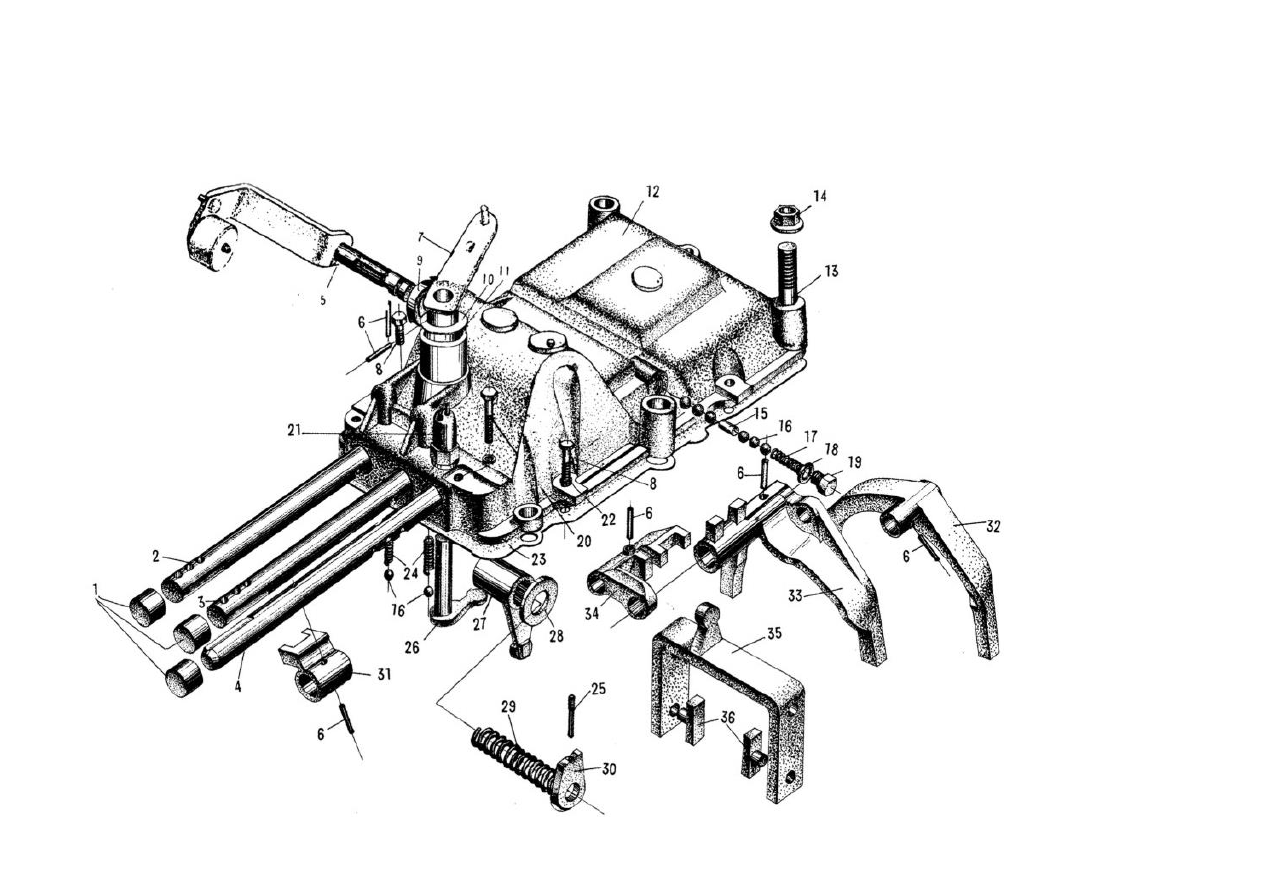

 МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ











№

П/П

Номер детали

Наименование детали



К-во



1

N-1702251-00

Заглушка

3

2

X-1702212-02

Шток вилки 4/5 передач

1

3

X-1702233-02

Шток вилки 2/3 передач

1

4

X-1702243-02

Шток вилки 1/R передач

1

5

X-1702260-25-00

Рычаг переключения передач

1

6

Q5280525

Штифт

5

Q5280325

Штифт

4

7

N-1702200-01

Рычаг выбора передач

1

8

N-1701513-00Z

Болт

5

9.11

N-1702112-00

Сальник оси рычага

2

10

N-1702193-00

Шайба

1

12

X-1702111-03

 Крышка КПП

1

13

N-1701003-01

Шпилька

4

14

N-1702153-00

Гайка

4

15

N-1702255-01

Штифт

1

16

8.731-GB308-84

Шарик

8

17.24

N-1702254-01

Пружина

3

18

N-1702256-00-01

Прокладка

1

19

N-1702256-00

Заглушка

1

20

N-1701513-03

Болт

2

21

JK611

Датчик заднего хода

1

22

GB93-878

Пружинная шайба

7

23

X-1702113-02

Прокладка  крышки

1

25

Q5240440

Штифт

1

26

N-1702190-00 Z

Ось выбора передачи

1

27

N-1702180-02

Ось переключения передач

1

28

N-1702176-00 Z

Шайба

1

29

N-1702174-00-11

Пружина

1

30

N-1702172-00

Упорное кольцо

1

31

N-1702241-01

Ползун 1/R передач

1

32

W-1702242-00

Вилка 1/R передач

1

33

X-1702232-02

Вилка 2/3 передач

1

34

N-1702211-01

Ползун 4/5 передач

1

35

N-1702230-02

Вилка  4/5 передач

1

36

N-1702231-00

Направляющая вилки 4/5 передач

2
