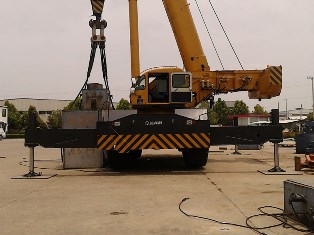

ВНЕДОРОЖНЫЙ АВТОКРАН XJCM QRY130 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Внедорожный кран XJCM QRY130, грузоподъемность 130 т., длина стрелы
50.0 м., длина гуська 22.0 м.
Внедорожный
(Самоходный) кран XJCM QYR130
Характеристики |
Внедорожный (Самоходный) кран XJCM QYR130 |
| Производитель: | XJCM |
| Модель: | QRY130 |
| Подъемные параметры | |
| Максимальная номинальная грузоподъемность (кг): | 130000 |
| Минимальный рабочий радиус (мм): | 3000 |
| Минимальный рабочий радиус по задней части (мм): | |
| Максимальный грузовой момент основной стрелы (кН.м): | |
| Максимальный грузовой момент полностью выдвинутой стрелы (кН.м): | |
| Максимальный грузовой момент полностью выдвинутой стрелы + гусек (кН.м): | |
| Раздвижения продольно аутригеры (м): | 8.7 |
| Раздвижения боковые аутригеры (м): | 8.2 |
| Высота подъема основной стрелы (м): | |
| Высота подъема полностью выдвинутой стрелы (м): | |
| Высота подъема полностью выдвинутой стрелы + гусек (м): | |
| Длина основной стрелы (м): | 13.2 |
| Длина полностью выдвинутой стрелы (м): | 50 |
| Длина полностью выдвинутой стрелы + гусек (м): | 72 |
| Угол смещения гуська (°): | 0-30 |
| Время подъема стрелы (с): | 85 |
| Время складывание стрелы (с): | 85 |
| Полное время раздвигание стрелы (с): | 280 |
| Полное время складывание стрелы (с): | 80 |
| Максимальная частота вращения платформы (об/мин): | 2 |
| Рабочая скорость | |
| Время телескопирование раздвижения аутригера синхронно расширения (с): | 30 |
| Время телескопирование раздвижения аутригера синхронно втягивания (с): | 25 |
| Время телескопирование стойки аутригера синхронно расширения (с): | 35 |
| Время телескопирование стойки аутригера синхронно втягивания (с): | 60 |
| Скорость подъема одной веревки основной лебедки (полная нагрузка) (м/мин): | 120 |
| Скорость подъема одной веревки основной лебедки (без нагрузки) (м/мин): | 120 |
| Скорость подъема одной веревки дополнительной лебедки (полная нагрузка) (м/мин): | 120 |
| Скорость подъема одной веревки дополнительной лебедки (без нагрузка) (м/мин): | 120 |
| Габаритные размеры | |
| Габаритные размеры (ДхШхВ) (мм): | |
| Колесная база (мм): | |
| Колея (мм): | |
| Весовые характеристики | |
| Полная масса в транспортном положении (кг): | 88660 |
| Передняя нагрузка на ось (кг): | 41740 |
| Задняя нагрузка на ось (кг): | 46920 |
| Гидравлическая система | |
| Насос: | Поршневой насос переменной производительности используются для телескопирования, подъемные лебедки двумя зубчатым насосом используемый для руля, поворотные и торможения. |
| Регулирующий клапан: | Клапан Multitandem, управляющее давление |
| Объем гидравлического бака (л): | 1200 |
| Прочие параметры | |
| Максимальная скорость движения (км/ч): | 35.5 |
| Минимальная скорость движения (км/ч): | 1 |
| Минимальный радиус разворота (м): | 9.5 |
| Минимальный радиус разворота по оголовке стрелы (м): | |
| Минимальный дорожный просвет (мм): | 530 |
| Угол подхода (°): | 24.5 |
| Угол съезда (°): | 24.5 |
| Тормозной путь (скорость 30 км/ч) (м): | ≤9 |
| Максимальный преодолеваемый подъем (%): | 55 |
| Максимальный внешний шум во время ускорения (Дб): | 86 |
| Топливный бак (л): | 320 |
| Шина: | 33.25-29 (38RP) |
| Двигатель | |
| Производитель: | Cummins |
| Модель двигателя: | ISDE310-40 |
| Тип двигателя: | С турбонаддувом, 4–тактный двигатель с водяным охлаждением и линейным расположением цилиндров. |
| Мощность двигателя (кВт/л.с.): | 228/309 |
| Объем двигателя (л): | 6.700 |
| Количество цилиндров: | 6 |
| Номинальный крутящий момент двигателя(обр/м): | 2200 |
| Номинальный крутящий момент (N.m): | 1200 |
| Диаметр цилиндра*ход цилиндра (мм): | 124x107 |
| Удельный расход топлива (г/кВт.ч): | ≤195 |
| Снаряженная масса двигателя (кг): | 460 |
| Габаритные размеры двигателя (ДхШхВ) (мм): | 1072х735х842 |
