Характеристики
|

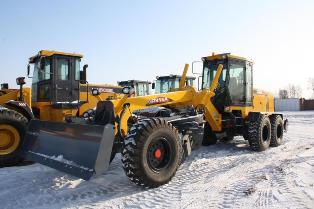

Грейдер (Автогрейдер) XCMG GR215A
|
Технические характеристики |
|
Габаритный размеры (ДхШхВ) (мм): |
9422x2601x3430 |
Клиренс (мм): |
430 |
Расстояние между передней и задней осями
(мм): |
6266 |
Расстояние между задней и средней осями
(мм): |
435 |
Снаряженная масса: (кг): |
17000 |
Нагрузка на переднюю ось (кг): |
5100 |
Нагрузка на заднюю ось (кг): |
11900 |
Макс. угол поворота передней оси (°): |
±45 |
Макс. угол наклона передних колес (°): |
±17 |
Макс. угол качания передней оси (°): |
±15 |
Макс угол излома сочлененной рамы (°): |
±25 |
Ходовые свойства |
|
Максимальное тяговое усилие (кН): |
87 |
Минимальный радиус поворота (м): |
7.8 |
Макс. преодолеваемый подъем (%): |
20 |
Двигатель |
|
Модель: |
CUMMINS D6114ZG14B |
Тип: |
турбодизель, 6-цилиндровый, 4-тактный, с
прямым впрыском, водяным охлаждением и
последовательным охладителем с воздушным
охлаждением |
Мощность двигателя при 2200 об/мин: |
215 л.с./160 кВт |
Трансмиссия |
|
Модель: |
ZF 6WG200 |
Управление: |
один рычаг управления |
Давление масла (МПа): |
1.6~1.8 |
Грейдерный отвал |
|
Макс. подъем над грунтом (мм): |
460 |
Макс. глубина среза (мм): |
500 |
Макс. угол наклона оси (°): |
90 |
Угол нарезания ножа (°): |
28~70 |
Угол поворота (°): |
360 |
Размеры (ДxВ) (мм): |
4270x610 |
Рабочая гидравлическая система |
|
Тип насоса: |
шестеренчатый насос |
Максимальная производительность (л/мин): |
2x70 |
Максимальное рабочее давление (МПа): |
18 |
Управление: |
ручное управление |
Тип гидроцилиндров: |
двойного действия |
Мосты |
|
Модель: |
Meritor |
Тип: |
балансирная тележка с гидравличесским
приводом |
Колесная формула: |
1x2x3 |
Передаточное число главной передачи: |
5,991 |
Передаточное число бортового редуктора: |
17,779 |
Тормозная система |
|
Давление в рабочей системе (МПа): |
10 |
Давление в аварийной и стояночной
системе (МПа): |
16 |
|
полностью гидравлическая система на 4
задних колеса, многодисковые
маслопогруженные тормоза, встроенные
ступицы балансирной тележки |
Колеса |
|
Тип: |
камерные |
Размер: |
17.5-25 PR12 |
Давление: |
2,6 бар |
Гидравлическая система рулевого
управления |
|
|
сочлененная рама, полностью
гидравлическое управление с усилением |
Тип насоса: |
шестеренчатый насос |
Макс. производительность: |
16x2,2 |
Макс. рабочее давление (МПа): |
16 |
Заправочные емкости |
|
Топливный бак (л): |
275 |
Система смазки двигателя (л): |
24 |
Система охлаждения двигателя (л): |
50 |
Трансмиссия (л): |
26 |
Балластный бак (л): |
46 |
Гидравлическая система (л): |
110 |
