SPT550/SPT650. Техника распыления

6.SPT550/SPT650. Поиск и устранение неисправностей

Тип неисправности

Возможная причина

Средства устранения

A. Блока не запускается,

индикатор давления

не работает.

1.Нет подачи напряжения.

2.Неисправлен выключатель ВКЛ\ВЫКЛ.

3. Неисправен предохранитель.

1.Проверьте подачу напряжения.

2.Замените.

3.Замените.

B. Блока не запускается,

но индикатор давления работает.

1.Ручка регулирования давления переведена в область остановки.

2.Настройка давления слишком низкая.

Поверните ручку регулирования давления.

C. Блока не всасывает

материал.

1.Ручка предохранительного клапана переведена вверх.

2.Фильтр выступает над уровнем жидкости и всасывает воздух.

3.Фильтр засорен.

4.Всасывающая трубка / всасывающий шланг разболтаны,

то есть блок всасывает внешний воздух.

1.Переведите ручку предохранительного клапана вперед.

2.Долейте материал покрытия.

3.Очистите или замените фильтр.

4.Очистите точки контакта. Затяните всасывающую трубку.

D. Блок всасывает

материал, но

давление не растет.

1.Сильно изношен наконечник.

2.Слишком большой наконечник.

3.Слишком низкая установка давления.

4.Фильтр засорен.

5. Материал покрытия течет через возвратный шланг, когда предохранительный клапан находится в положении распыления.

6.Заедает или изношена прокладка.

7.Изношены шары клапана.

8.Изношено гнездо клапана.

9.Низкое напряжение.

1.Замените.

2.Выберите наконечник поменьше.

3.Поверните ручку регулирования давления.

4.Очистите или замените фильтр.

5.Снимите и очистите или замените предохранительный клапан.

6.Снимите и очистите или замените прокладку.

7.Снимите и замените шары клапана.

8.Снимите и замените гнездо клапана.

9.Проверьте источник питания и устраните проблему. Снова запустите распылитель.

E. Материал покрытия выходит поверх блока жидкости

1.Изношена верхняя прокладка.

2.Изношен поршень.

1.Снимите и замените прокладку.

2.Снимите и замените поршень.

F. Повышенная

пульсация в

краскораспылителе

1.Неправильный тип высоконапорного шланга.

2.Изношен или слишком большой наконечник.

3. Слишком высокое давление.

1. Используйте только оригинальные высоконапорные шланги HYVST, чтобы гарантировать функциональность, безопасность и долговечность.

2. Замените наконечник.

3.Поверните ручку регулирования давления поворота на более низкое давление.

G. Плохое пятно распыления.

1. Наконечник слишком большой для распыляемого материала покрытия.

2. Неправильная установка давления.

3. Слишком низкий объем.

4. Слишком большая вязкость материала покрытия.

1.Замените наконечник.

2. Поверните ручку регулирования давления, пока не получите необходимое пятно распыления.

3. Очистите или замените все фильтры.

4. Разбавьте согласно инструкциям производителя.

H. Индикатор двигателя постоянно светит красным

1. Двигатель перегрелся.

2. Слишком высокое давление или слишком большой наконечник.

3. Проблема с охлаждением двигателя.

1. Усильте вентиляцию.

2. Снизьте давление или используйте наконечник поменьше.

3. Очистите канал отвода тепла двигателя.

7. SPT550/SPT650. Общее техобслуживание

1. Проверьте питание блока и вилку на повреждения.

2. Проверьте высоконапорные шланги, соединительную линию устройства и вилку на повреждение.

3. Проверьте впускной клапан, выпускной клапан и фильтр на износ.

8. SPT550/SPT650. Выбор наконечника

Правильный выбор наконечника очень важен для обеспечения безупречной и рациональной работы.

Во многих случаях правильный наконечник можно определить только после пробного распыления.

Для латексной краски применяемый размер наконечника указан ниже:

SPT550: 0.023-0.031 дюйма, рекомендуется 0.029 дюйма.

SPT650: 0.025-0.033 дюйм, рекомендуется 0.031 дюйма.

9. SPT550/SPT650. Гарантия

Машины были тщательно проверены на фабрике. Гарантия на полный год с даты покупки относится к первоначальным дефектам материала и производственным дефектам. Если в указанных товарах в течение гарантийного срока обнаружатся дефекты в результате первоначальных дефектов материала и производственных дефектов, Продавец гарантирует, бесплатную поставку необходимых запасных частей Покупателю или клиенту Покупателя, но ремонтные работы будут выполнены Покупателем или компанией, назначенной Покупателем и только при условии, что:

- указанная машина использовалась должным образом и по назначению.

- ремонтные работы выполнялись профессионально и компетентным специалистом.

- должно быть представлено подтверждение покупки и подтверждение дефектов.

- данная гарантия не распространяется на естественный износ и повреждения в результате неправильной эксплуатации.

Исключение из гарантии

Не принимаются гарантийные требования:

· В отношении деталей, подверженных износу при эксплуатации или другому естественному износу, а также как дефекты в продукте, возникшие в результате естественного износа или износа при эксплуатации. Такие детали, в частности, включают кабели, клапаны, уплотнения, форсунки, цилиндры, поршни, несущие компоненты корпуса, фильтры, трубы, гнезда, роторы, статоры, и т.д. Повреждения в результате износа, вызванного в частности содержащими песок материалами покрытия, такие как дисперсные вещества, штукатурка, замазка, адгезивы, глазури, кварцевая основа.

· В случае неисправностей в устройствах, вызванных несоблюдением инструкций по эксплуатации, неправильным или непрофессиональным использованием, неправильной сборкой и/или вводом в эксплуатацию покупателем или третьим лицом, или использованием не по назначению, аномальными окружающими условиями, неподходящими материалами покрытия, неподходящими рабочими условиями, работой при неправильном напряжении/ частотой сети электропитания, чрезмерной эксплуатацией или неправильным техобслуживанием или уходом и/или очисткой.

· В случае неисправностей в устройстве, вызванных использованием аксессуаров, дополнительных компонентов или запасных частей, не являющихся оригинальными деталями компании HYVST.

· В отношении продуктов после модификации или добавления компонентов.

· В отношении продуктов с удаленным или неразборчивым серийным номером.

· В отношении продуктов, попытки ремонта которых проводились неуполномоченными лицами.

· В отношении продуктов с небольшими отклонениями от целевых характеристик, которыми можно пренебречь с учетом ценности, удобства и простоты использования устройства.

· В отношении продуктов, которые были частично или полностью разобраны.

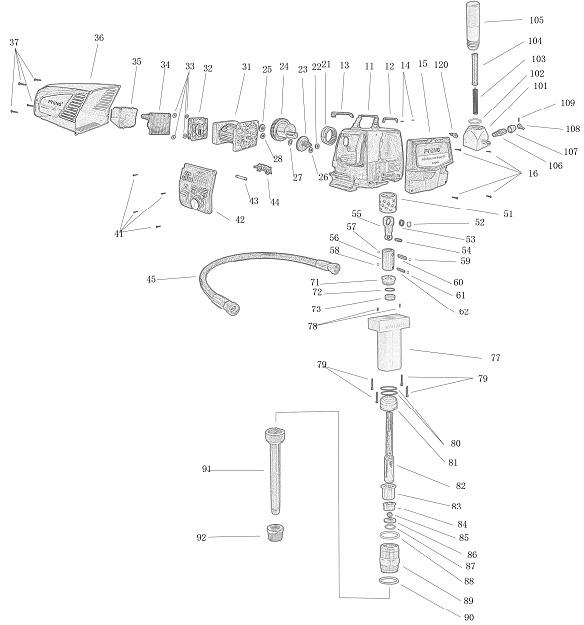

11	Корпус привода	55-62	Сборка ползунка
12	Покрытие ручки, заднее	71	Прижимная гайка
13	Покрытие ручки, переднее	72	Верхнее кольцевое уплотнение
14	Винт	73	Верхняя прокладка
15	Сборка лицевой пластины	77	Корпус насоса
16	Винт	78	Штифт держателя
21	Игольчатый подшипник коленчатого вала, NK50/25	79	Винт
22	Шарикоподшипник 6201	80	Нижнее кольцевое уплотнение
23	Понижающая передача	81	Нижняя прокладка
24	Шестерня коленчатого вала	82	Шток поршня
25	Шарикоподшипник 6204	83	Вкладыш
26	Шарикоподшипник 6201	84	Нижняя шаровая направляющая
27	Шайба	85	Шар впускного клапана
28	Шарикоподшипник 6201	86	Гнездо шара впускного клапана
31	Сборка двигателя	87	Кольцевое уплотнение
32	Вентилятор	88	Кольцевое уплотнение
33	Шайба	89	Корпус впускного клапана
34	Привод	90	Кольцевое уплотнение
35	Корпус привода	91	Всасывающая трубка
36	Корпус двигателя	92	Всасывающий фильтр
37	Винт	101	Гнездо корпуса фильтра
41	Винт	102	Кольцевое уплотнение
42	Сборка панели управления	103	Пружина подшипника
43	Предохранитель	104	Фильтр
44	Гнездо предохранителя	105	Корпус фильтра
45	Соединительная трубка	106-109	Сборка обходного клапана
51	Корпус ползунка	120	Преобразователь давления

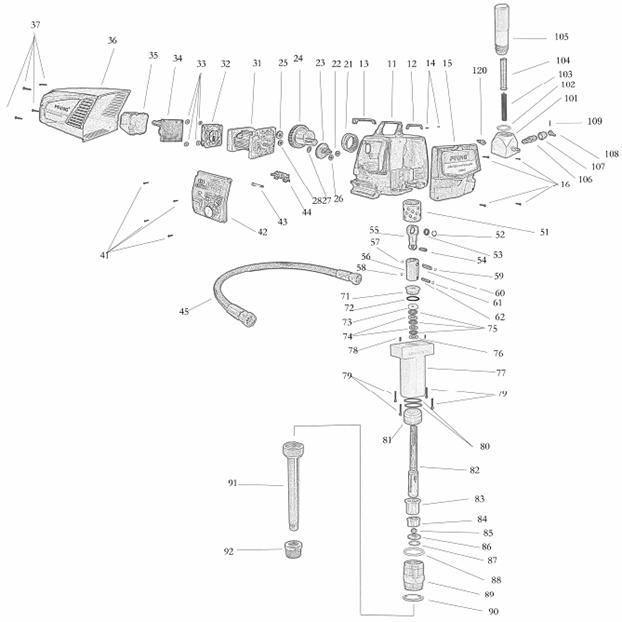

11	Корпус привода	71	Прижимная гайка
12	Покрытие ручки, заднее	72	Кольцевой уплотнитель
13	Покрытие ручки, переднее	73	Верхняя уплотненная крышка
14	Винт	74-75	Прокладка и уплотнение
15	Сборка лицевой пластины	76	Верхняя прокладка
16	Винт	77	Корпус насоса
21	Игольчатый подшипник коленчатого вала, NK50/25	78	Штифт держателя
22	Шарикоподшипник 6201	79	Винт
23	Понижающая передача	80	Нижнее кольцевое уплотнение
24	Шестерня коленчатого вала	81	Нижняя прокладка
25	Шарикоподшипник 6204	82	Шток поршня
26	Шарикоподшипник 6201	83	Вкладыш
27	Шайба	84	Нижняя шаровая направляющая
28	Шарикоподшипник 6201	85	Шар впускного клапана
31	Сборка двигателя	86	Седло шара впускного клапана
32	Вентилятор	87	Кольцевое уплотнение
33	Шайба	88	Кольцевое уплотнение
34	Привод	89	Корпус впускного клапана
35	Корпус привода	90	Кольцевое уплотнение
36	Корпус двигателя	91	Всасывающая трубка
37	Винт	92	Всасывающий фильтр
41	Винт	101	Гнездо корпуса фильтра
42	Сборка панели управления	102	Кольцевое уплотнение
43	Предохранитель	103	Пружина подшипника
44	Гнездо предохранителя	104	Фильтр
45	Соединительная трубка	105	Корпус фильтра
51	Корпус ползунка	106-109	Сборка обходного клапана
55-62	Сборка ползунка	120	Преобразователь давления
