Дефектоскоп УДС2-РДМ-22. Схема электрическая

ПРИЛОЖЕНИЕ 6

Дефектоскоп УДС2-РДМ-22. Схема электрическая

ПРИЛОЖЕНИЕ 7

ПРИЛОЖЕНИЕ 8

ПРИЛОЖЕНИЕ 9

Элементы, применяемые в электрических схемах

1. Схема принципиальная электрическая дефектоскопа РДМ-22:

А1 – блок электронный 22.04.00.00

А2 – телефоны головные 22.08.00.00

А3 – датчик пути 22.30.00.00

А4 – аккумулятор S312/18 (S512/18, TD-19)

А5 – пульт выносной №1 22.24.00.00

А6 – пульт выносной №2 22.25.00.00

В1, В7 – резонатор РП 42/42 5.000.008

В2 – резонатор РП 55 5.000.019-01

В3, В5, В9, В11 – резонатор РП 70 5.000.004-04

В4, В10 – резонатор РП-РС 5.000.007

В6, В12 – резонатор РП 55/55х68 5.000.020

В8 – резонатор РП 55 5.000.019

Х1, Х6, Х10, Х12 – вилка HR10A-10P-12P

Х2, Х7, Х11, Х13 – розетка HR10A-10P-12S

Х3, Х9 – вилка HR10A-13P-20P

Х4 – вилка HR107P4P

Х5 – вилка HR107P6P

Х8 – розетка HR107P4S

2. Схема принципиальная электрическая блока электронного:

А1 – контроллер 22.04.01.00

А2 – кабель АХ0-0020

А3 – дисплей NL3224АC35-01

А4 – клавиатура 22.04.03.00

А5 – генератор 22.04.02.00

S1 – тумблер DPDT-5646A

S2, S3 – энкодер EPS1D-F19-AD-0024

X1, X21 – розетка HR107R4S

X2, X16, X18,

X20, X22, X23 – розетка Molex6471

X3-X13, X15, X24-X27,

X30-X51, X57 – розетка Molex5264-N-50-37-5023

X14 – вилка HR107R6P

X17 – вилка HR107R4P

X19 – розетка HR107R6S

X28, X29 – розетка HR10A-13R-20S

X52-X56 – розетка CP50-1FB

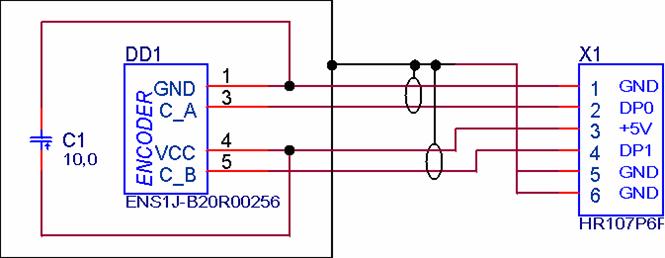

3. Схема принципиальная электрическая датчика пути:

DD1 – энкодер ENS1J-B20R00256

C1 – конденсатор CBOJ106M2CCB

X1 – вилка HR107P6P
