ТАХОМЕТР СТРОБОСКОПИЧЕСКИЙ ТИПА 2ТСт" |
|
Описание Тахометр (рис. 61) предназначен для бесконтактного измерения частоты вращения и колебаний подвижных частей механизмов и машин с индикацией результата на цифровом четырехразрядном табло.

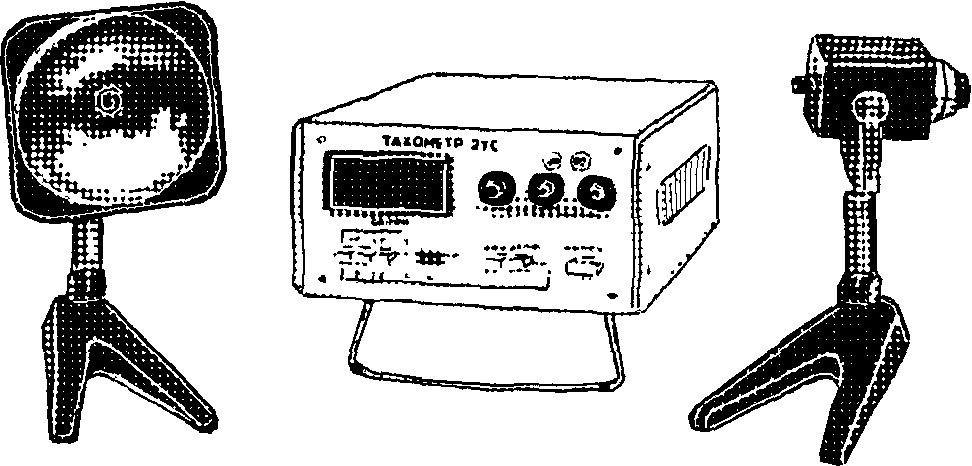

Рис. 61. Тахометр стробоскопический типа 2ТСт Возможны два режима измерения частоты вращения: режим ЛАМПА для повторно-кратковременных измерений и режим ДАТЧИК для продолжительных измерений. Принцип работы тахометра в режиме ЛАМПА основан на стробоскопическом эффекте, при котором вращающийся объект освещается световыми импульсами. В режиме ДАТЧИК принцип работы тахометра основан на подсчете количества импульсов, поступающих от фотоэлектрического первичного преобразователя, за 1 с. Тахометр состоит из конструктивно самостоятельных узлов: электронного блока, осветителя и датчика. Электронный блок (рис. 62) выполнен в виде настольного прибора. На лицевой панели блока размещены: цифровое четырехразрядное табло; блок переключателей поддиапазонов измерения и блок переключателей режимов работы. На задней панели электронного блока находятся два разъема ДАТЧИК и ЛАМПА для подключения при соответствующем режиме работы. В электронный блок вмонтированы следующие функциональные устройства: генератор задающий, измеритель частоты, умножитель частоты и блок питания. На передней панели расположены: три ручки управления УСТАНОВКА ЧАСТОТЫ, предназначенные для грубой и точной настройки прибора в режиме ЛАМПА, блок переключателей, две кнопки ЛАМПА и ДАТЧИК для переключения режимов работы тахометра; кнопка КОНТРОЛЬ для определения первой стробоскопической остановки. На задней панели находятся: сетевой тумблер СЕТЬ ВКЛ., разъемы ДАТЧИК и ЛАМПА, клемма "Земля".

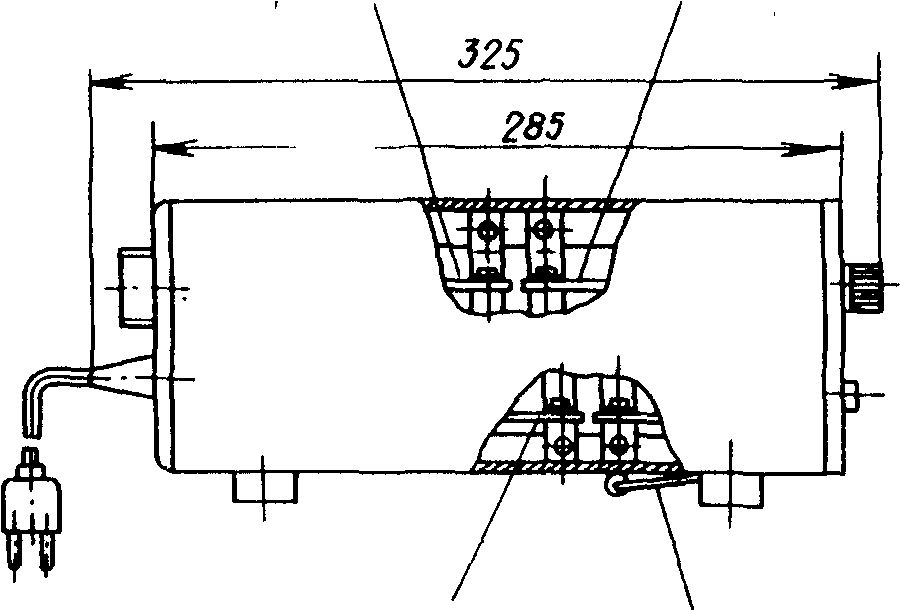

Рис. 62. Габаритно-монтажный чертеж электронного блока тахометра
типа 2ТСт

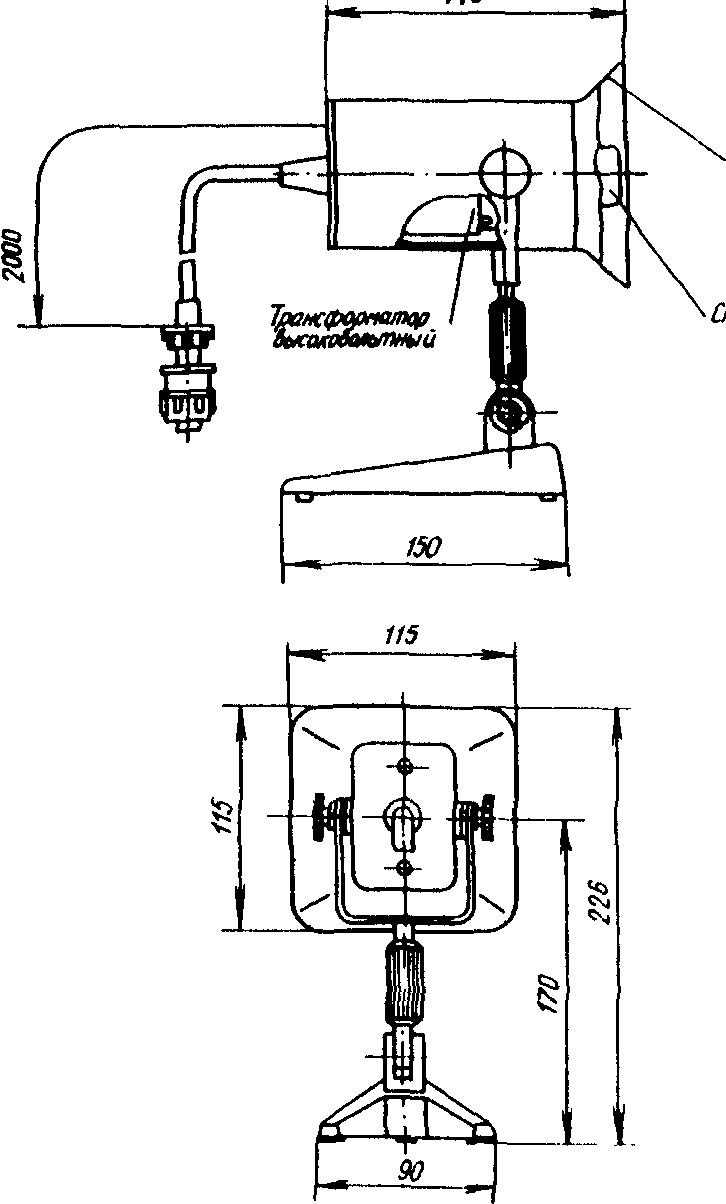

Рис. 63. Габаритно-монтажный чертеж осветителя тахометра типа 2ТСт Осветитель (рис. 63) представляет собой сферический рефлектор с импульсной лампой (строботрон СШ-16) и рукояткой, в которой размещен высоковольтный импульсный трансформатор. В датчик (рис. 64) встроен первичный преобразователь, предназначенный для преобразования частоты вращения в пропорциональный по частоте электрический сигнал. Принцип работы тахометра в режиме ЛАМПА основан на стробоскопическом эффекте, при котором вращающийся объект освещается световыми импульсами. Стробоскопический метод сличения частот двух периодических процессов основан на свойстве глаза удерживать некоторое время зрительное впечатление от предмета, уже скрывшегося из поля зрения (зрительное последствие), поэтому при освещении вращающегося объекта прерывистым светом изображение объекта кажется неподвижным при совпадении частоты световых импульсов с частотой вращения. На вращающийся объект измерения при этом наносится элемент асимметрии-метка. Стробоскопическая остановка наблюдается и тогда, когда частота вращения больше, чем частота вспышек в К раз. Если частота вращения объекта в 2 раза больше
частоты вспышек, кажущуюся остановку называют вторичной
единичной стробоскопической остановкой. Показание тахометра при первой единичной стробоскопической остановке соответствует частоте вращения объекта в оборотах в минуту. Принцип работы тахометра в режиме ДАТЧИК основан на подсчете количества импульсов, поступающих от фотоэлектрического первичного преобразователя, за 1 с. Фотоэлектрический первичный преобразователь состоит из излучающего светодиода и фотодиода. Технические характеристикиПоддиапазоны измерения в режиме: ЛАМПА 250 ... 999.9 об/мин, 1000 ... 3000 об/мин; 3000 ... 9999 об/мин; 10000 ... 30000 об/мин; ДАТЧИК 150 ... 500 об/мин, 500... 5000 об/мин, 5000 ... 99990 об/мин. Предел основной допустимой погрешности тахометра 0,2% верхнего предела измерения соответствующего поддиапазона. Показания отсчитываются на цифровом четырехразрядном табло. Питание-от сети переменного тока: напряжение 220 В, частота 50 Гц. Потребляемая мощность 25 В-А. Габаритные размеры: электронного блока 110х197х325 мм; осветителя 226х140х115 мм; датчика 195х150х80 мм. Масса, соответственно: 3,5 кг; 0,7 кг; 0,8 кг. Среднее время восстановления работоспособного состояния тахометра 60 мин. Полный средний срок службы не менее 10 лет. Установленный срок службы не менее 5 лет. Тахометр нормально функционирует при температуре окружающего воздуха -10 ... +40° С и относительной влажности 30 ... 80% при 25°С.

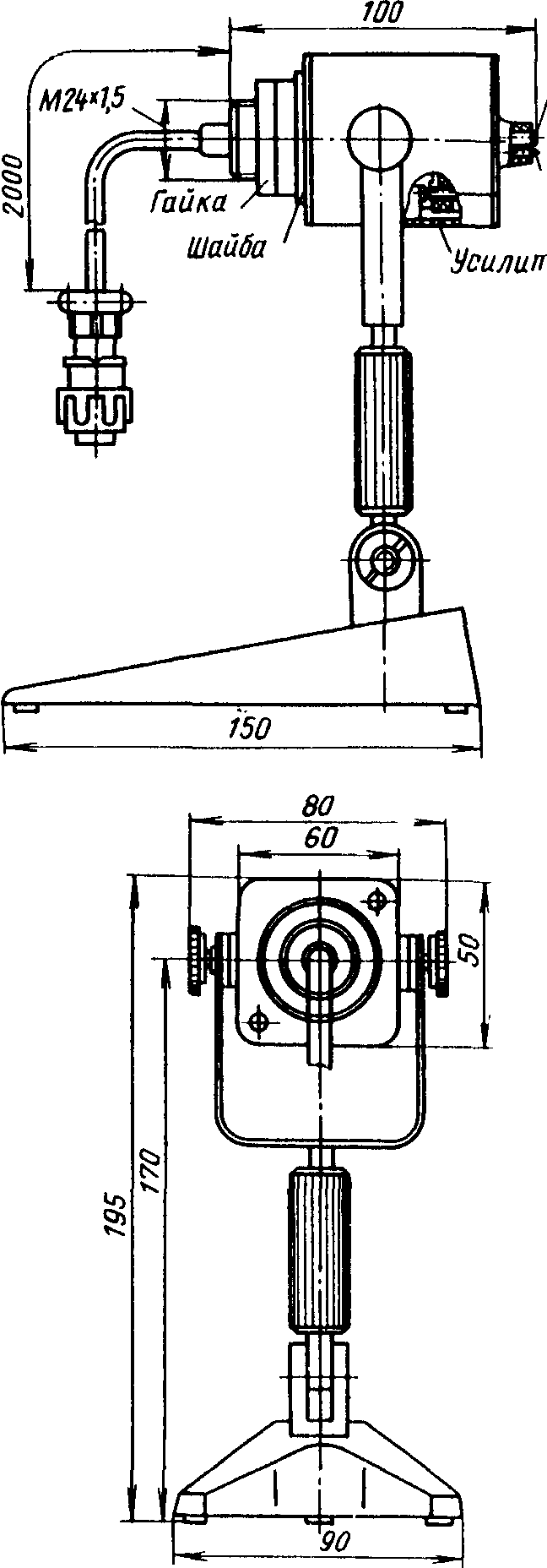

Рис. 64. Габаритно-монтажный чертеж датчика тахометра типа 2ТСт В комплект поставки входят: электронный блок; осветитель, датчик и паспорт. |
